Skipper-Влад / Privilege 2.0 4x4 / Чёрная жемчужина

[dg972]

Так там и оси стрелок торчат.

---------- Сообщение добавлено в 14:36 ---------- Предыдущее сообщение размещено в 14:35 ----------

И светики припаяны так, что они сюда светят.

[Skipper-Влад]

Сообщение от dg972

спидометр справа, а тут слева.

Ошибся, перерисовывать уже не буду, отображал общий смысл...

Сообщение от dg972

Распиновка разъемов щитка есть?

Где то была, но только на Логан, возможно они идентичны...

Сообщение от M@N

Исчезла сопля?

Да, но при первой же возможности трапецию буду пилить...

[Timmon]

Сообщение от Skipper-Влад

Да, но при первой же возможности трапецию буду пилить...

Я просто загнул немного поводок и всё сопли не стало! И не переставлял поводки.

[M@N]

Зачем пилить если исчезла?

[M@N]

Ниче не понимаю...... зачем пилить или гнуть если можно заменить дворники и проблема исчезла!?

[Skipper-Влад]

Сообщение от M@N

Зачем пилить если исчезла?

не нравится что дворник на дворник, примерно, на 1 см находят + пассажирский немного выходит з зону лобового стекла...

[Skipper-Влад]

Сообщение от Timmon

Я просто загнул немного поводок и всё сопли не стало!

простых путей не ищем

[Timmon]

Сообщение от Skipper-Влад

простых путей не ищем

Ну это куда проще чем пилить и варить.
Позже выложу фото как стало.

[dg972]

M@N, у меня в бортовике видел как щетки стоят? А "Сопля" как восток - дело тонкое. Надо будет видео снять))) У меня образуется только на стоящей машине, при движении встречный поток воздуха не дает ей стекать вниз. А на стоящей машине этого треугольничка нет, но ручеёк все равно образуется из воды, оставшейся на границе зоны работы левой щетки. Чего-нибудь понял? )))

[M@N]

Сообщение от dg972

M@N, у меня в бортовике видел как щетки стоят? А "Сопля" как восток - дело тонкое. Надо будет видео снять))) У меня образуется только на стоящей машине, при движении встречный поток воздуха не дает ей стекать вниз. А на стоящей машине этого треугольничка нет, но ручеёк все равно образуется из воды, оставшейся на границе зоны работы левой щетки. Чего-нибудь понял? )))

Все предельно ясно. Пойду посмотрю.

[dg972]

Сообщение от M@N

зачем пилить или гнуть если можно заменить дворники и проблема исчезла

Сообщение от Skipper-Влад

не нравится что дворник на дворник, примерно, на 1 см находят

Я забил. Подумаешь, по-волговски стоят! ))) Москвич же

[M@N]

Не эстетично смотрится все это дело.

[dg972]

Ты первый за год, кто это сказал )))

[Skipper-Влад]

На днях прошел в Ульяновске дождик...

ЗЫ ни разу не жалею о покупке Renault Duster

[Sapsan]

Влад, парнишка на гранде, на Багдашке воды хапнул в тот день. Двиг клина словил, при первом осмотре стакана два вылилось. Новая машина.

[Skipper-Влад]

Вот и появился в Ульяновске первый Дастер с нештатной подсветкой панели приборов. Но обо всем по порядку:
1. Демонтаж панели:

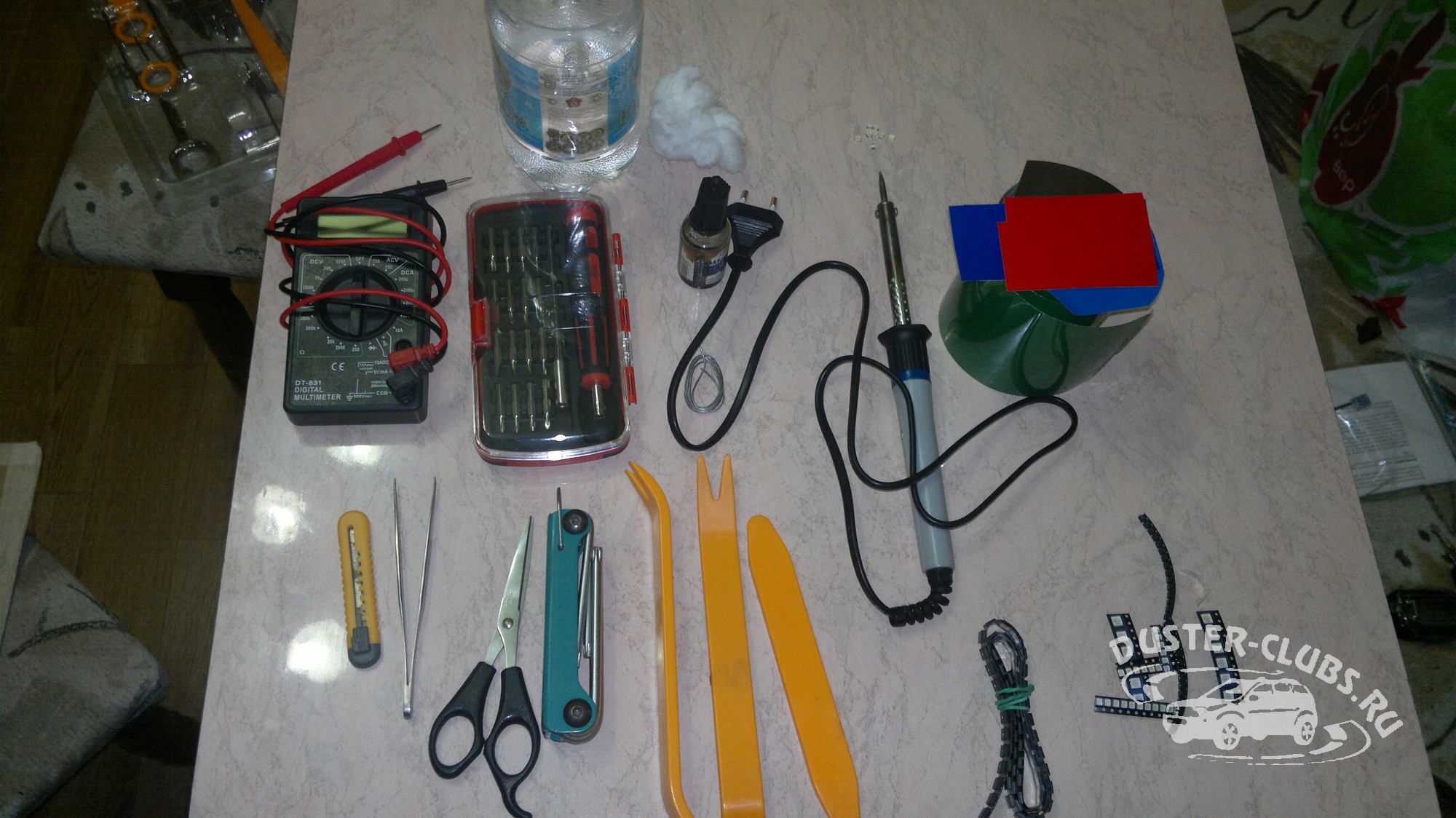

Инструмент: ключ Torx (торкс) 20, китайские лопаточки для снятия пистонов и пластиковых деталей (остальной инструмент и материалы потребуются в дальнейшем).

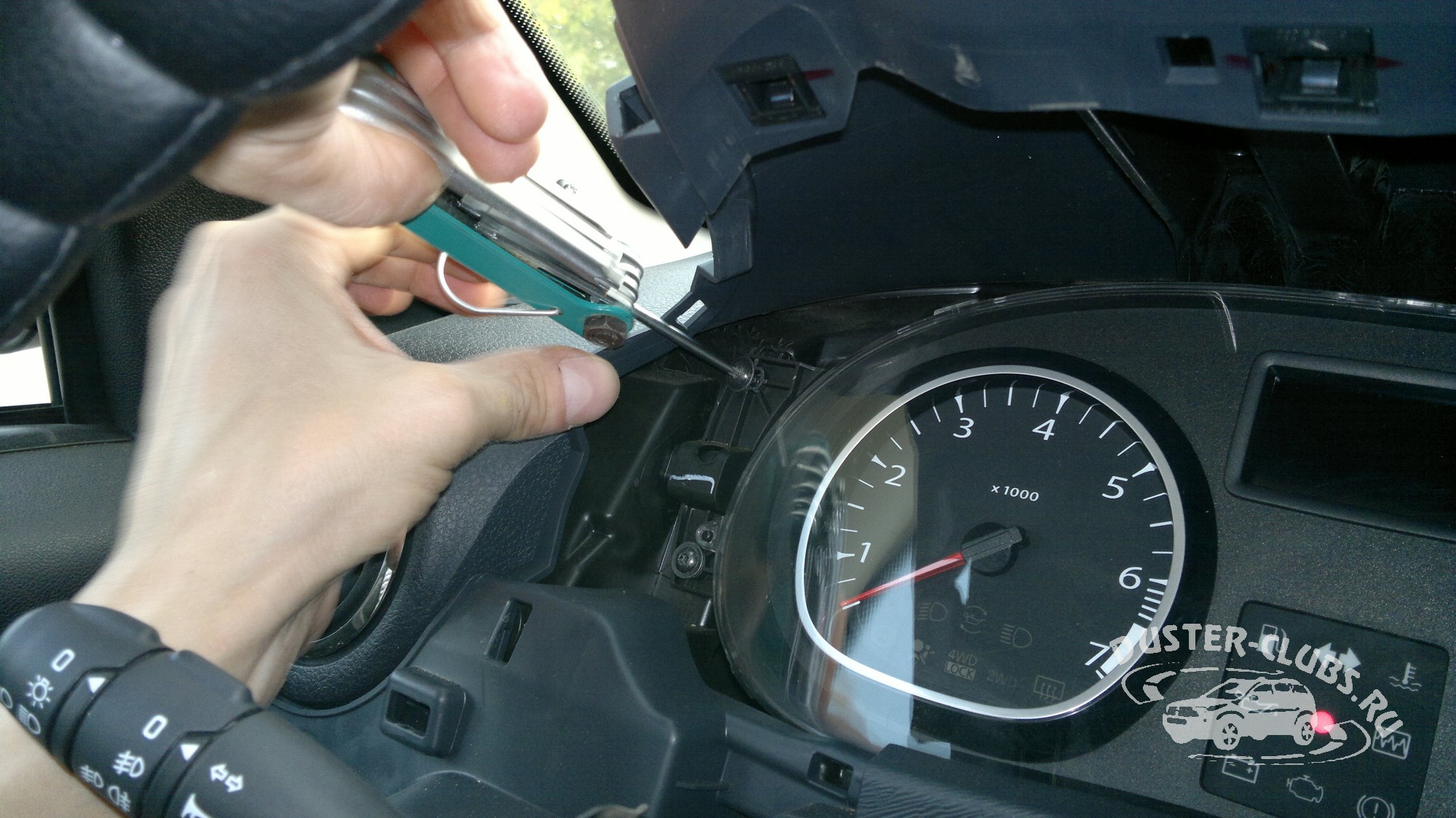

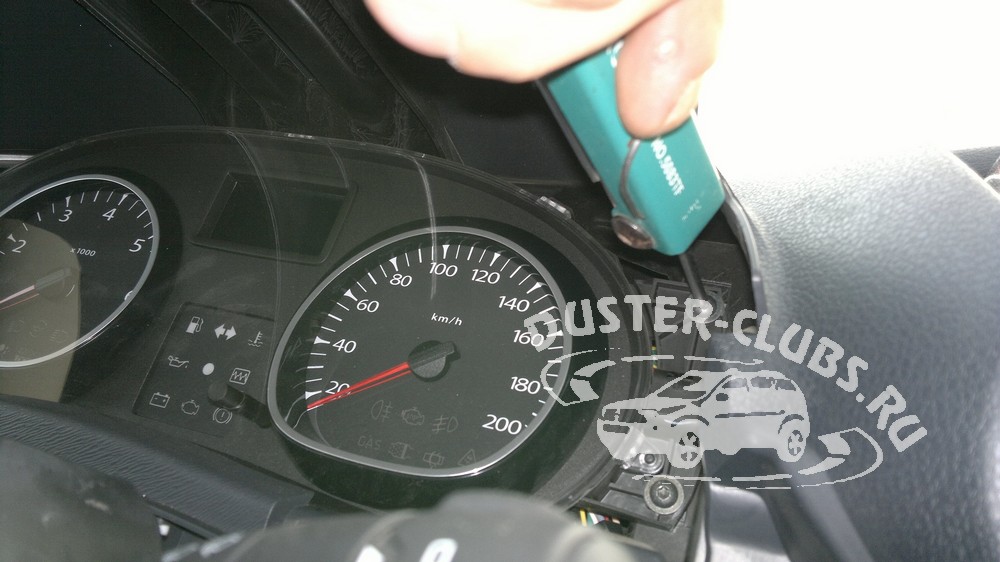

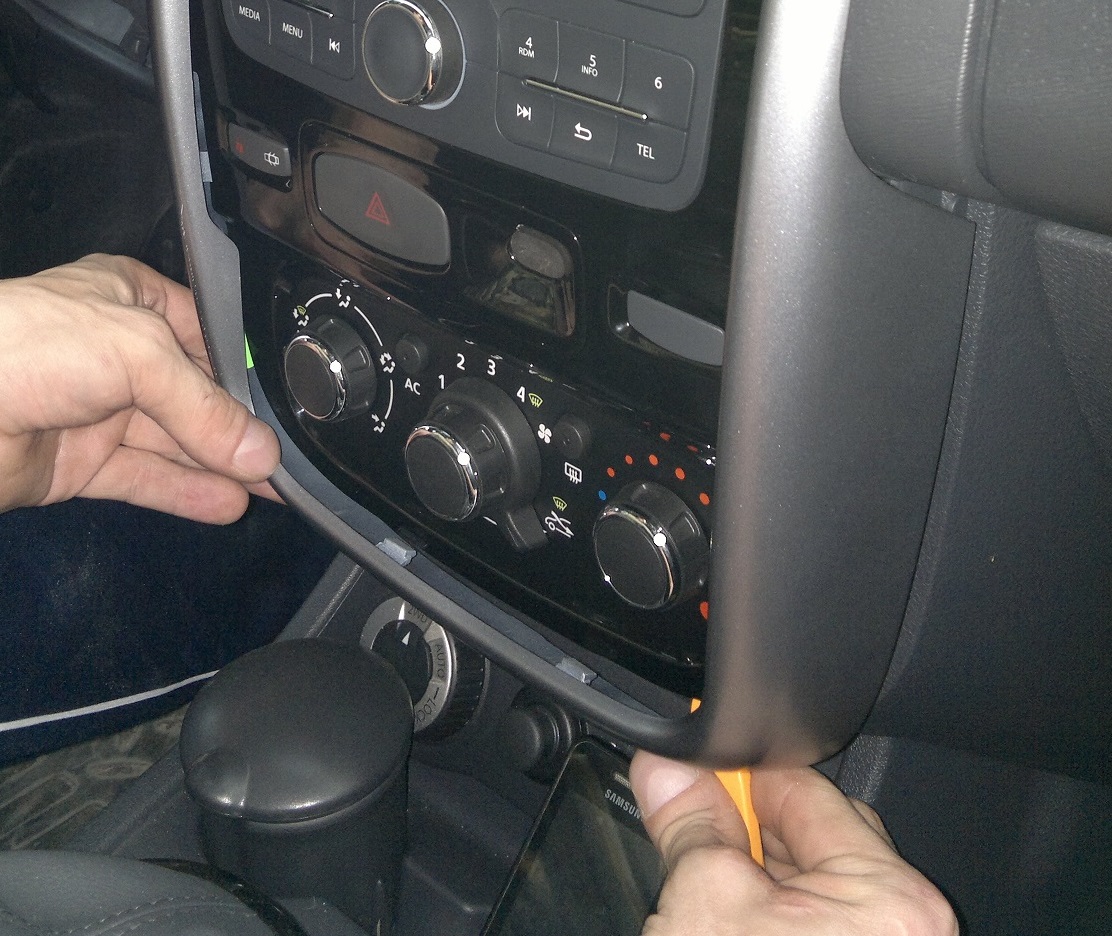

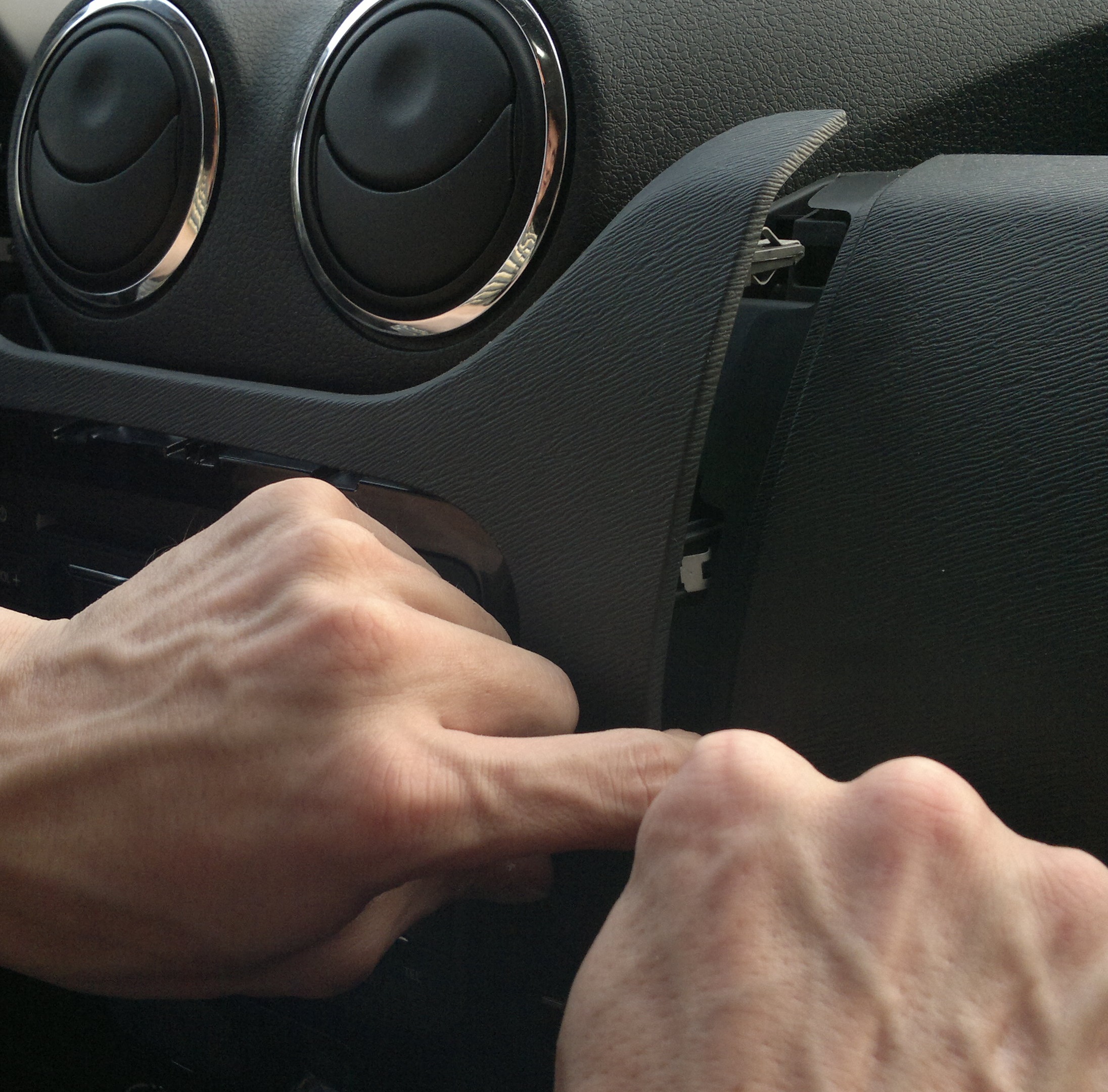

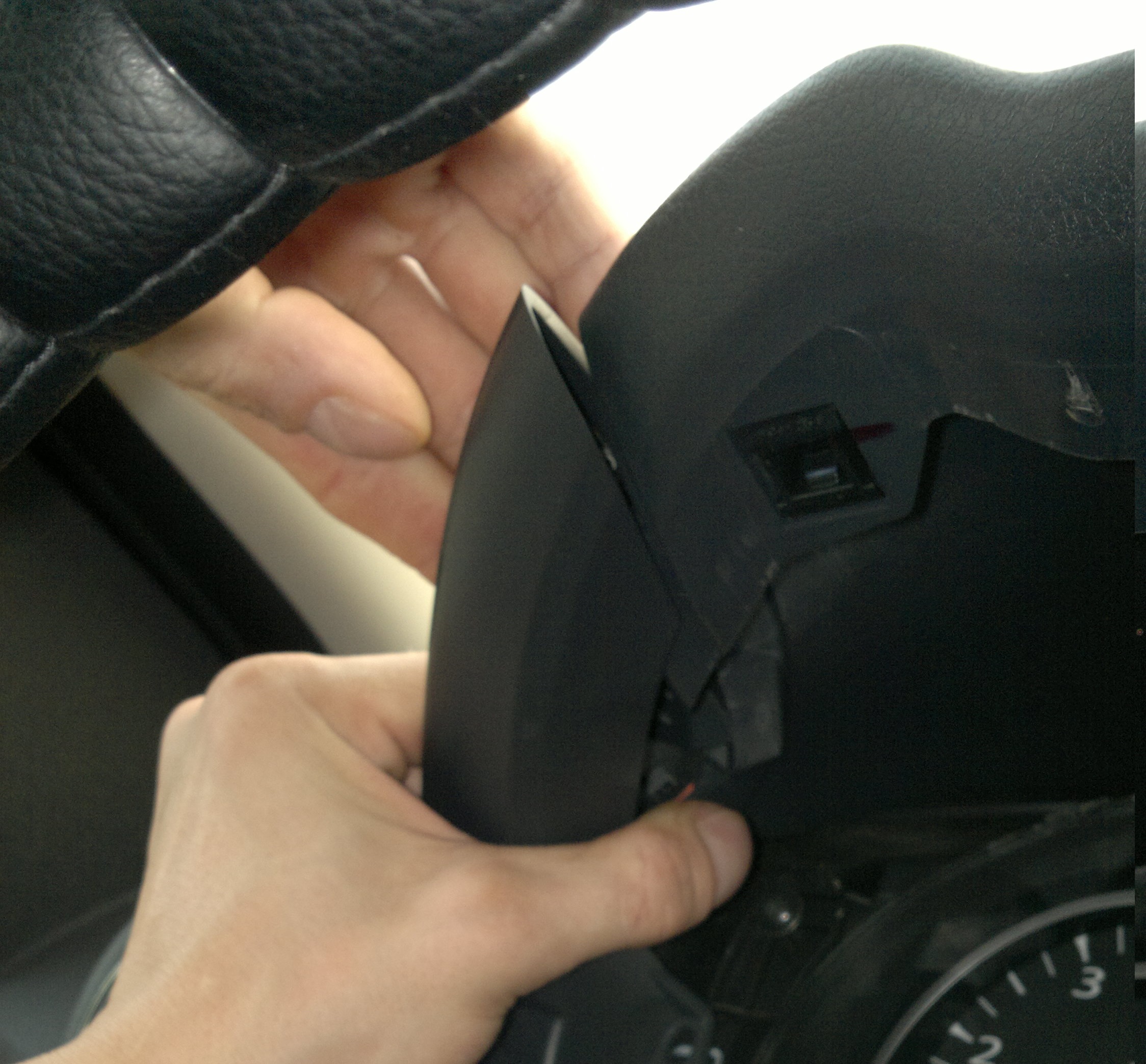

Откручиваем 2 самореза кожуха рулевой колонки (занятие не из приятных) (фото 2). Снимаем нижнюю часть кожуха рулевой колонки при этом не забыв поднять фиксатор положения наклона руля (фото 3). Снимаем верхнюю часть кожуха рулевой колонки (фото 4). Используя пластиковую лопатку снимаем декоративный элемент с левой стороны у воздуховода (фото 5). Для снятия декоративной накладки с правой стороны требуется снять рамку центральной консоли (фото 6). Снимаем декоративную накладку (фото 7, 8). Снимаем декоративные накладки козырька приборной панели потянув на себя (фото 9, 10). Отварачиваем 4 самореза ключом Torx (торкс) 20 крепящих приборную панель (фото 11, 12)

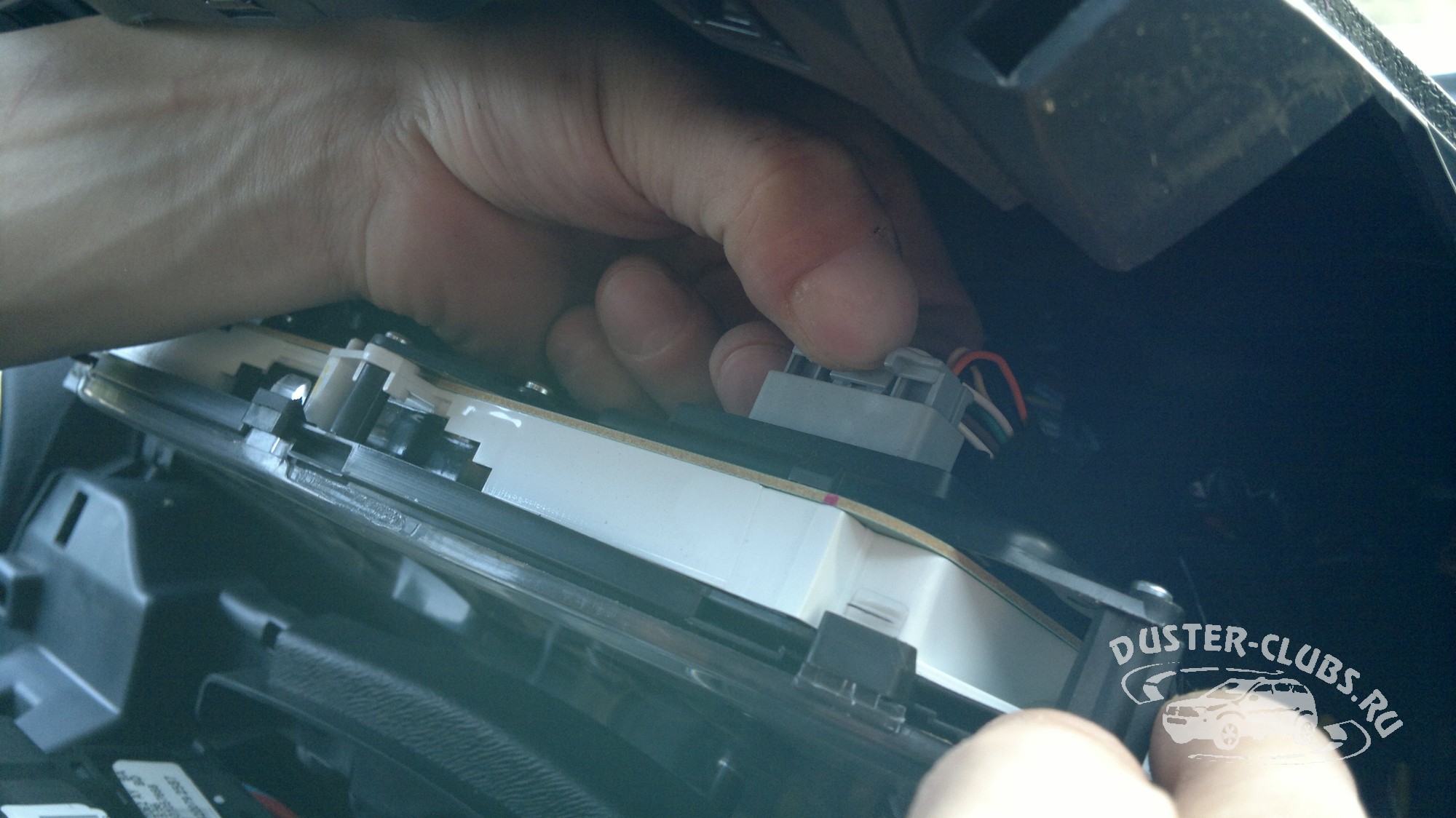

Наклоняем на себя приборную панель и отсоединяем 2 разъема нажав на язычок (фото 13, 14, 15)

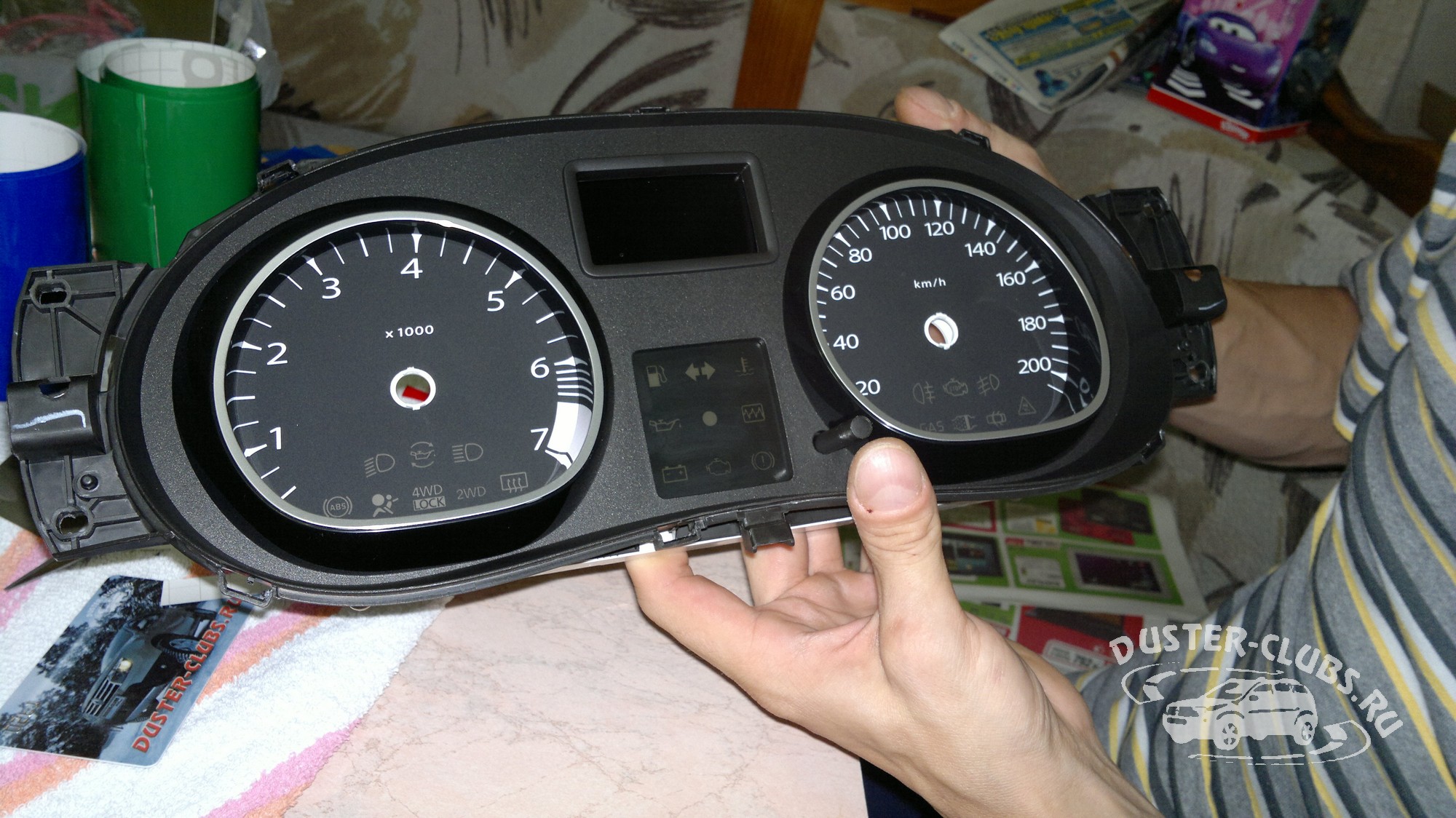

Приборная панель у нас в руках. С ней мы идет работать домой.
2. Разборка приборной панели:

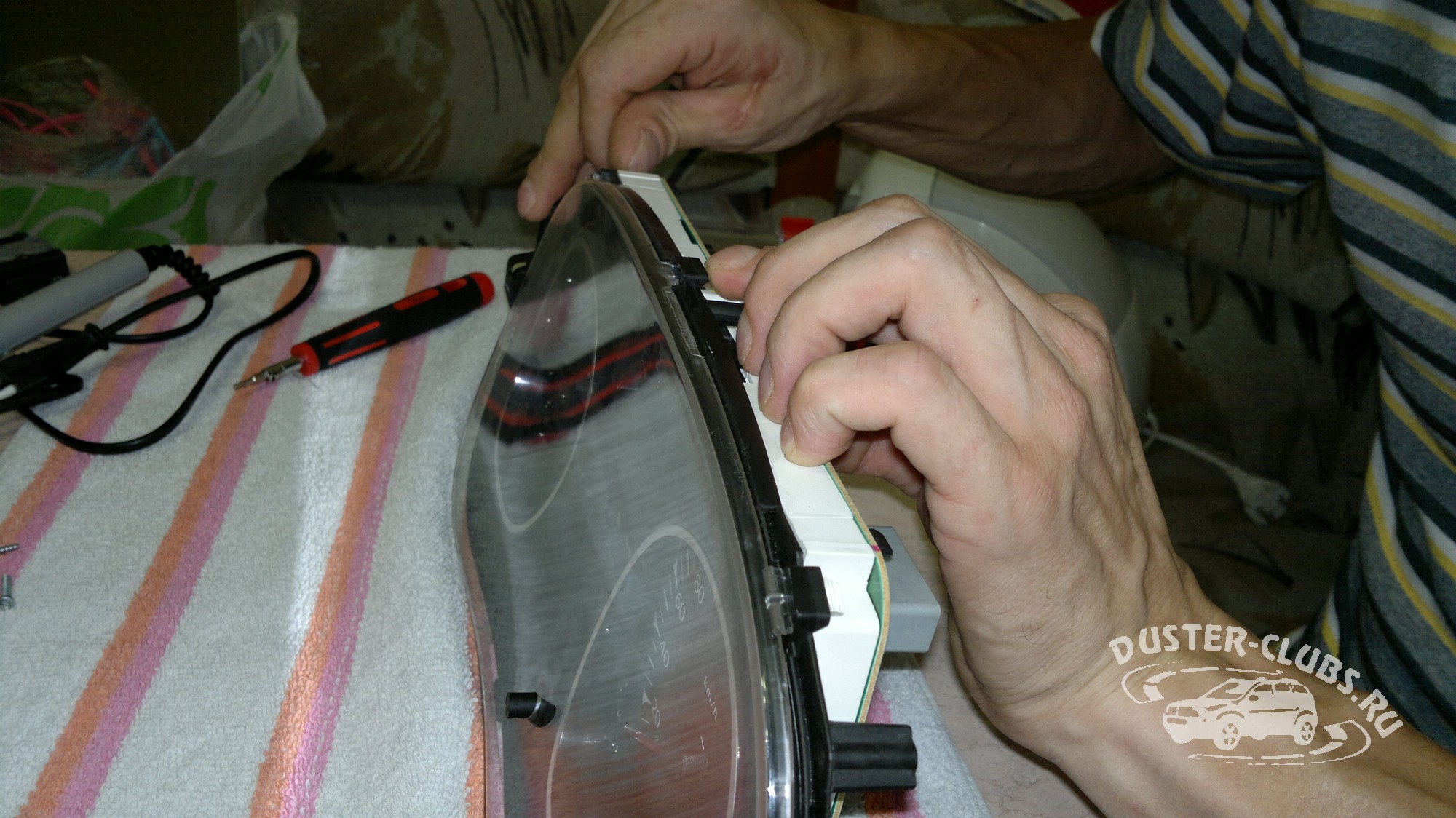

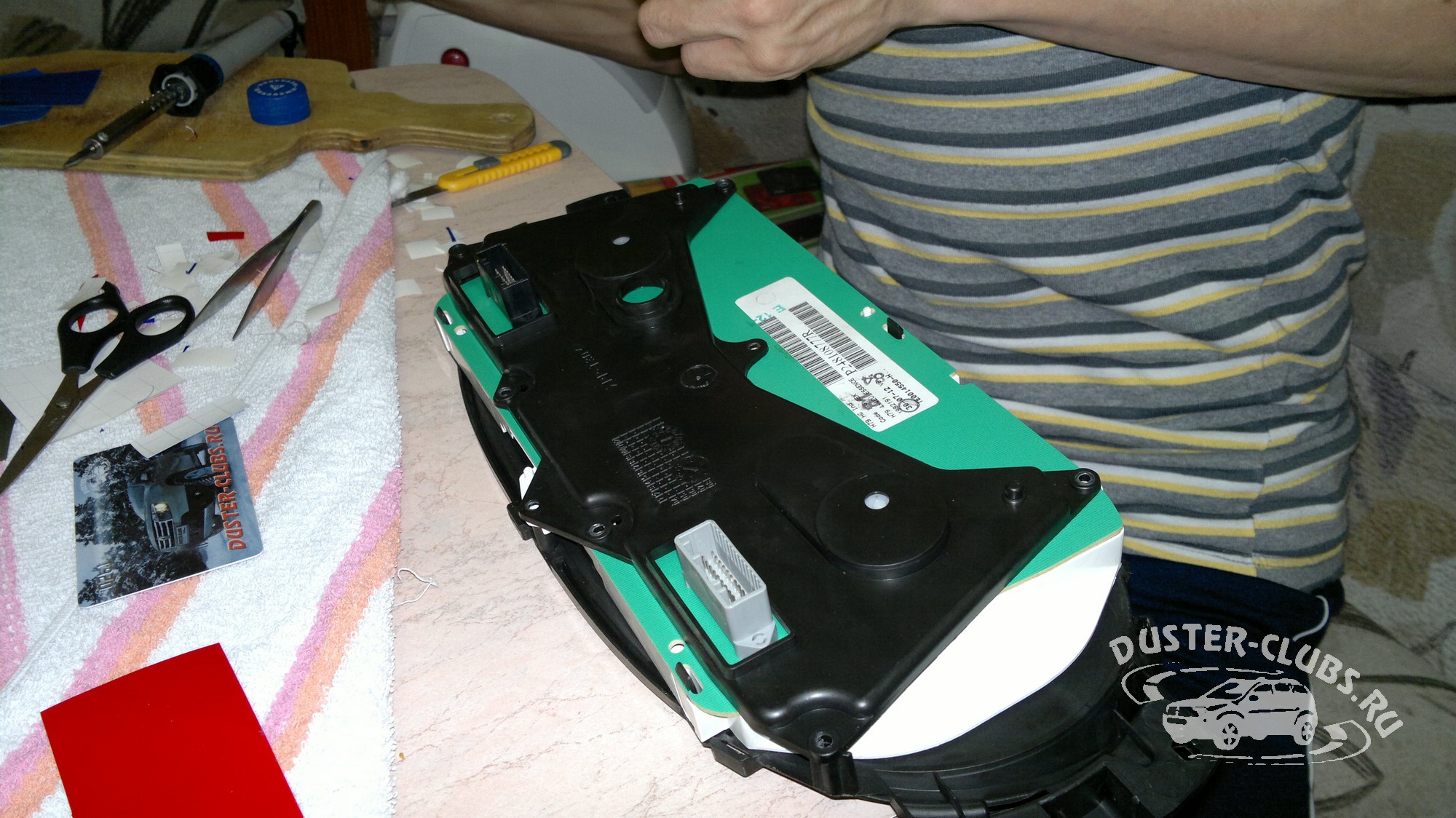

Отворачиваем несколько (8 шт.) саморезов ключом Torx (торкс) 10 (фото 16). Аккуратно освободив защелки снимем "стекло" приборной панели (стеклом конечно там и не пахнет, кругом один пластик, но не знаю как выразить мысль) - фото 17.

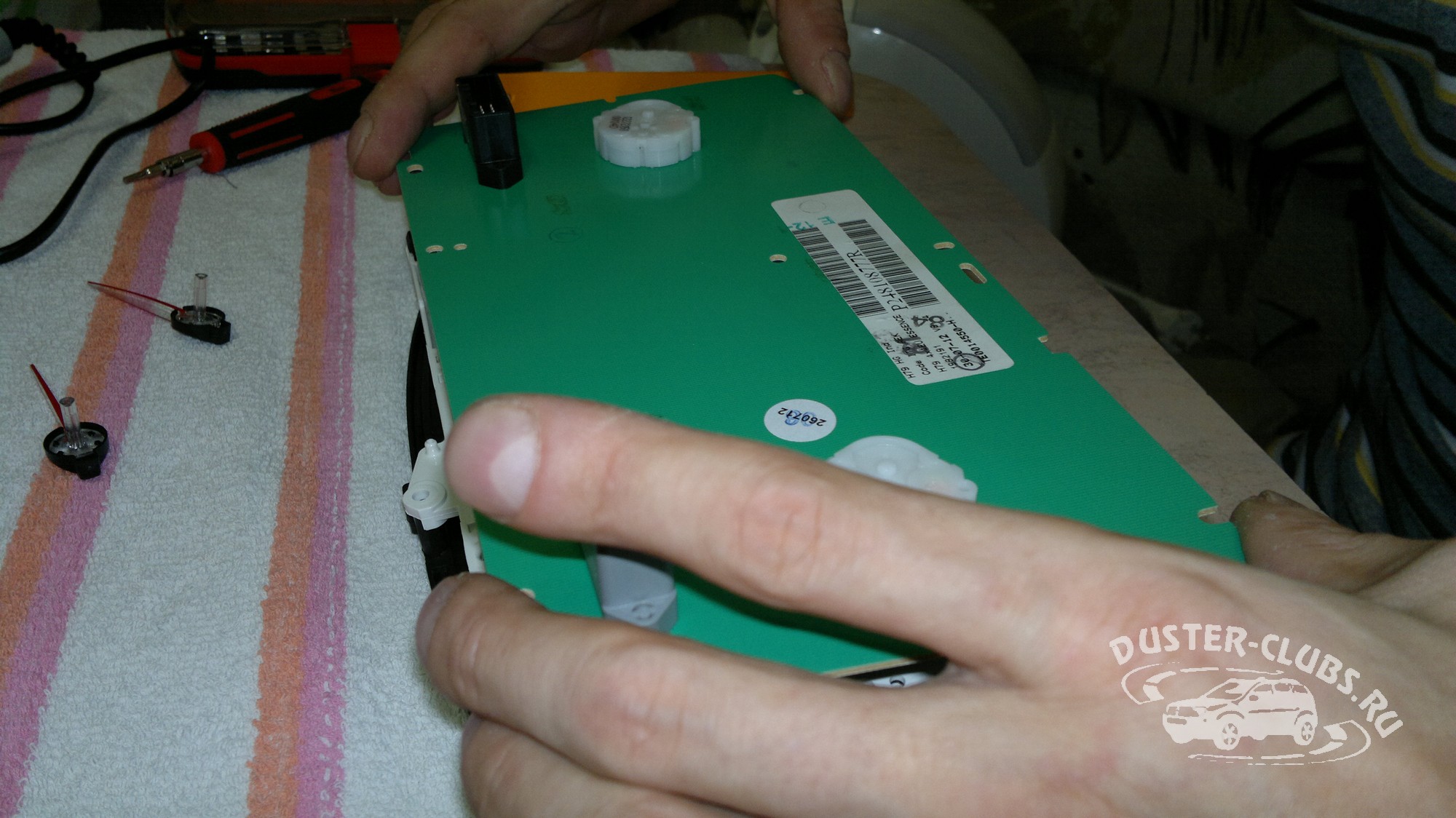

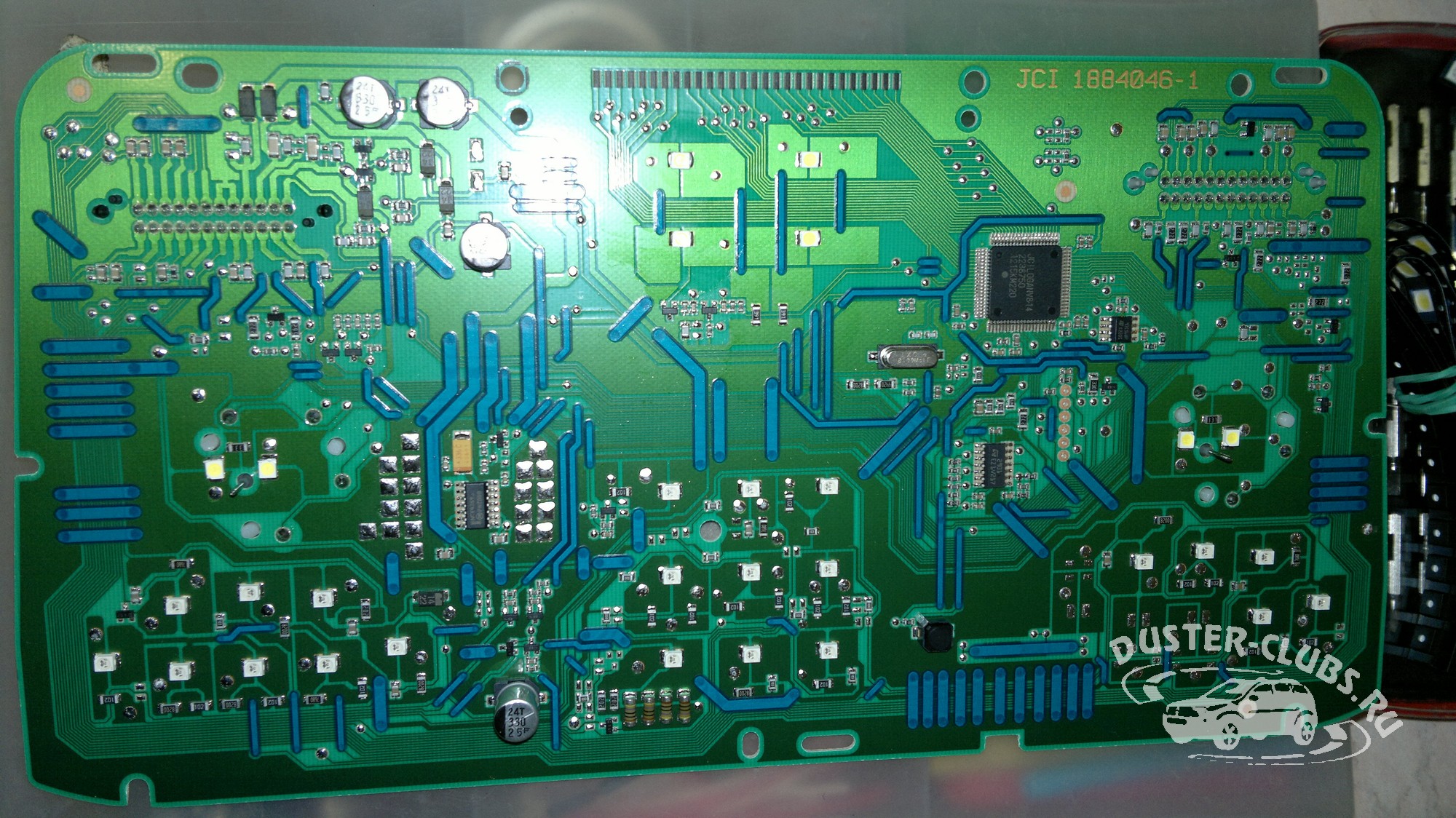

Запомнив для ориентира положение стрелок спидометра и тахометра с помощью чудо-китайского инструмента демонтируем стрелки с осей приборов (фото не сделал). Отжав фиксаторы снимаем печатную плату (фото 18). Часть с скином и светорассеивателем отложим в сторону и приступим к перепайке светодиодов.
3. Замена светодиодов:
Тем кто держал паяльник в руках объяснять что и как нет смысла, так и не вижу смысла объяснять тем кто паяльник ни разу и не видел (извиняюсь за сарказм, но увы...). Опешу в двух словах.

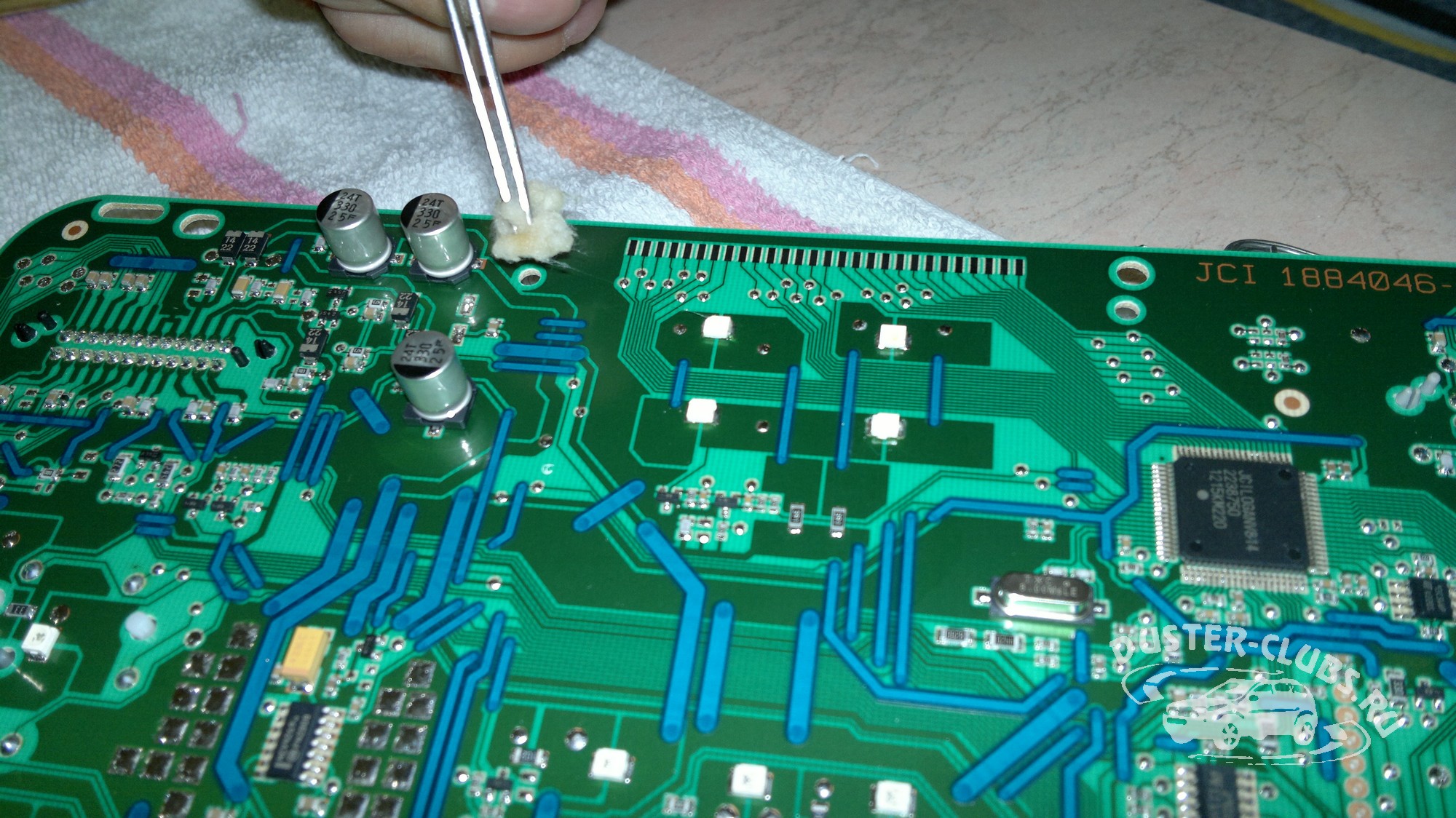

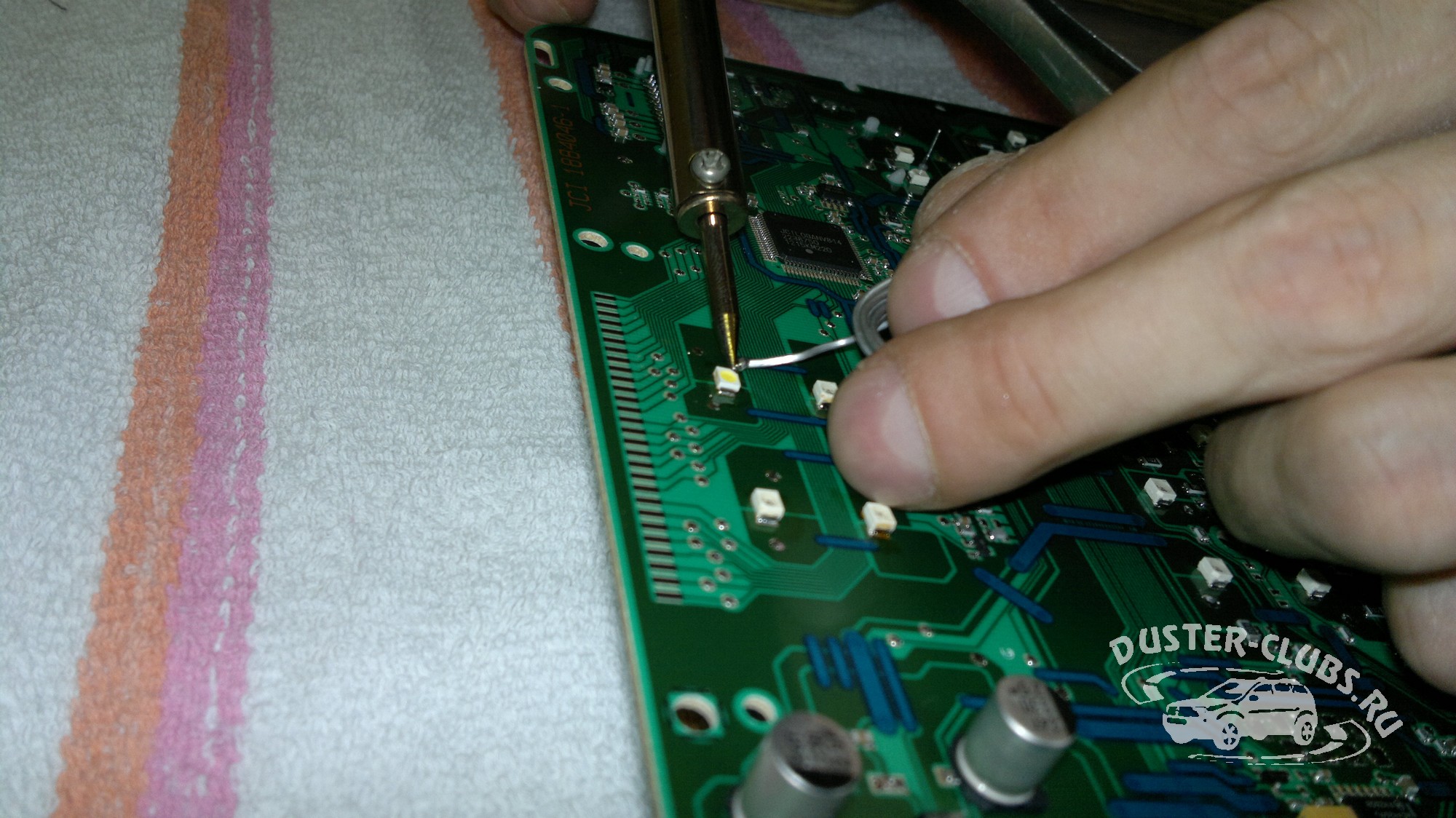

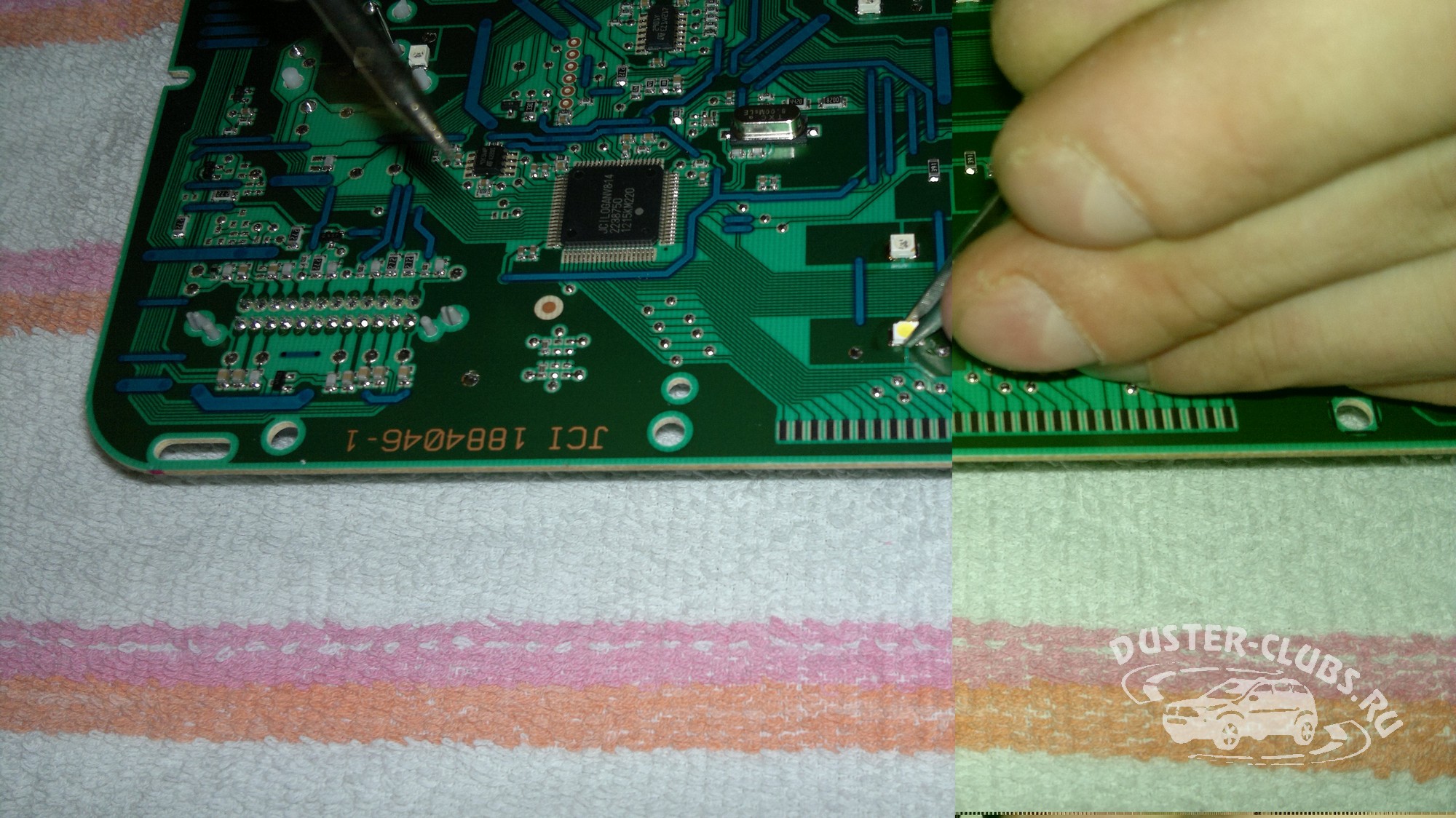

Для пересвета были приобретены светодиоды smd тип размера 3528 с одним кристаллом и требуемым спектром свечения, данном случае белые. Определив тестером полярность диодов на плате и приобретенных (на всякий случай тестером, можно и на глаз по риске на корпусе светодиода, но прибором привычнее и надежнее) - фото 20. Приступаем к демонтажу оранжевых светодиодов (подсвет шкал спидометра (2 шт.), тахометра (2 шт.) и цифрового табло - 4 светодиода) на белые - фото 21, 22. После монтажа протираем спиртом места паек (для удаления флюса) - фото 23. Тестером проверяем правильность установки и целостность после монтажа светодиодов.

[Skipper-Влад]

4. Модерирование скина приборов:

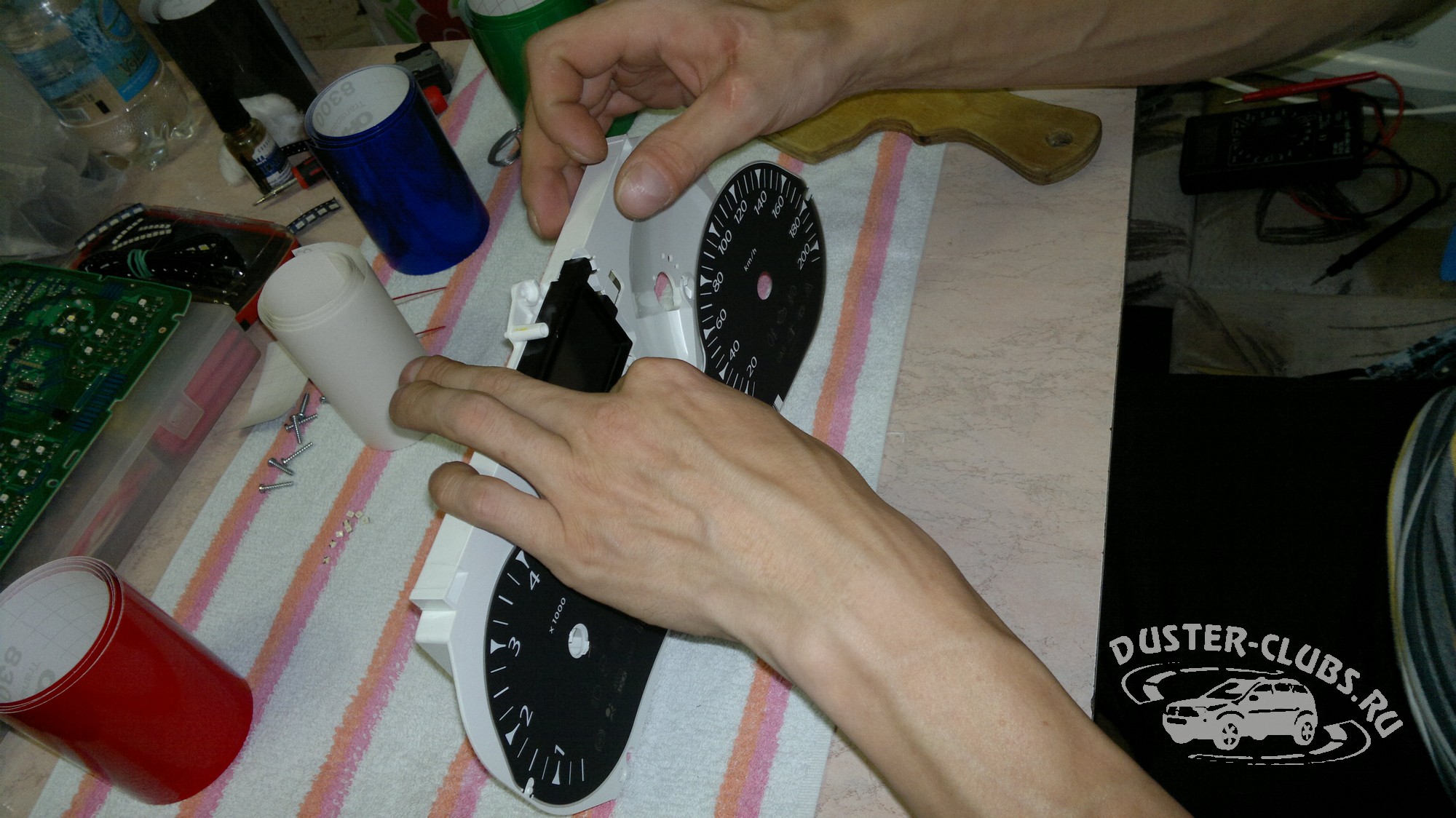

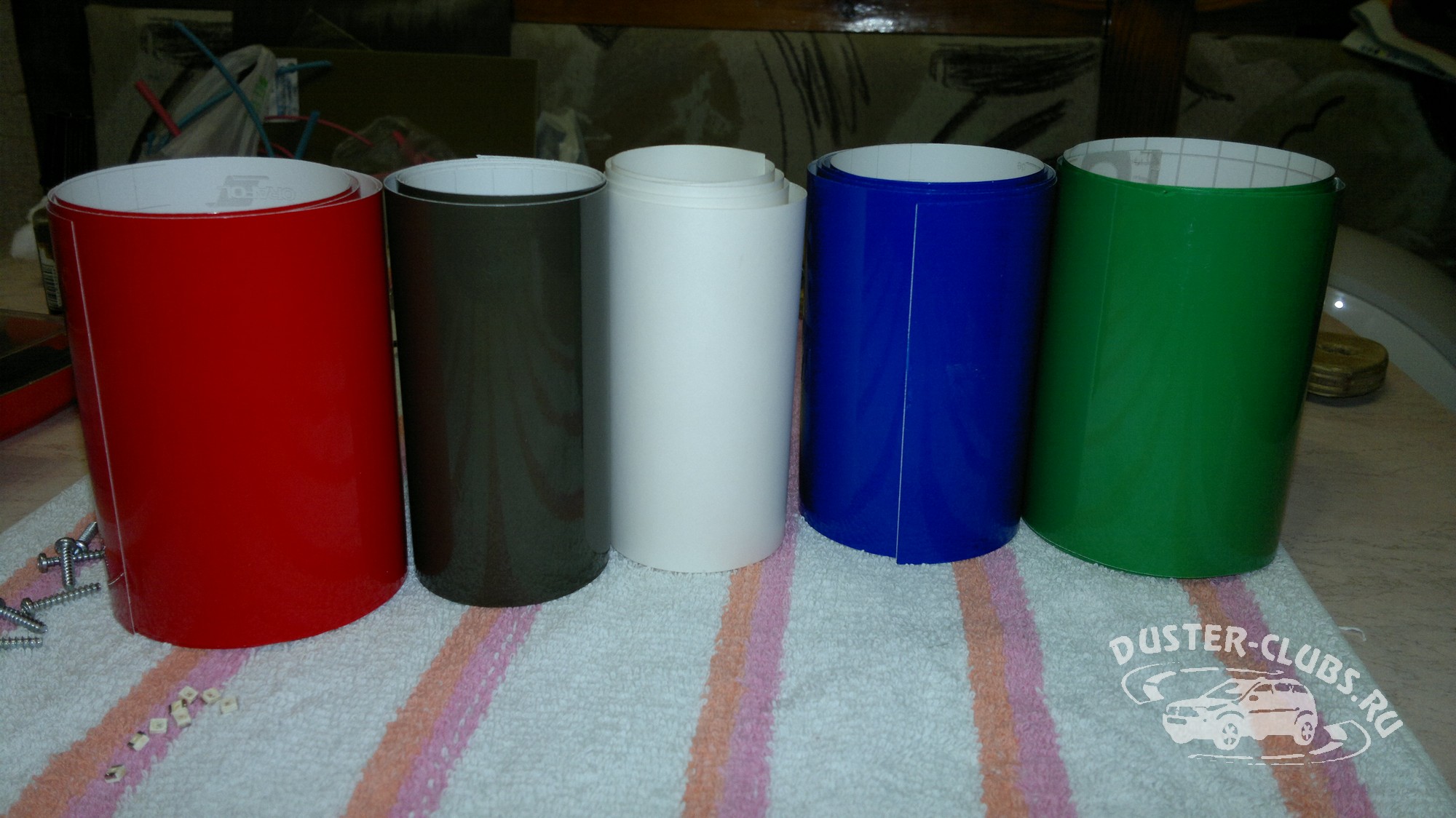

Так как однотонный тип подсветки шкал приборов не очень радует глаз, будем менять спектр определенных символов. Для этого используем самоклеющуюся пленку АРАКАЛ - "витражку" (фото 1). Отделяем светофильтр от внешней накладки (фото 2, 3, 4).

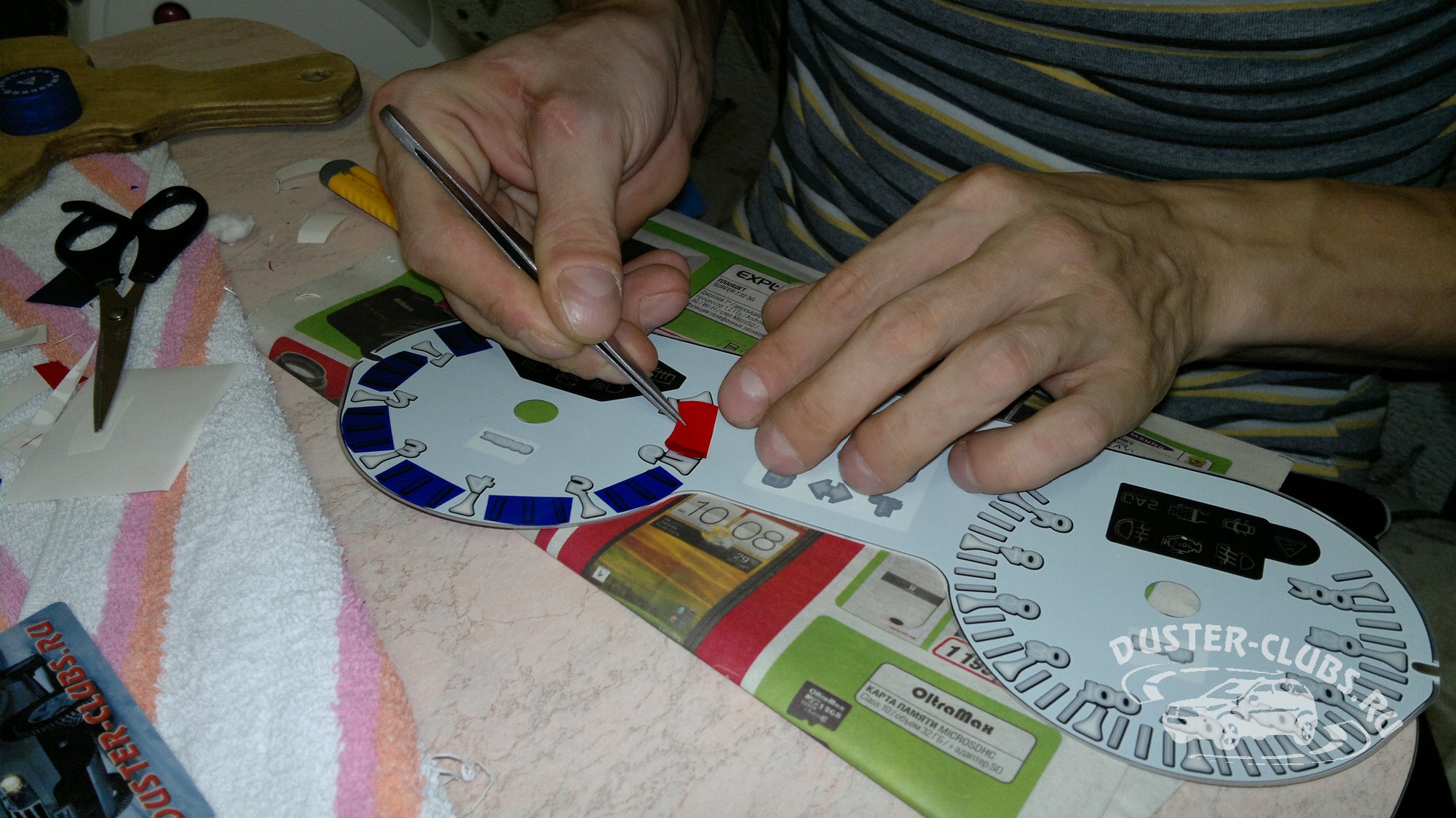

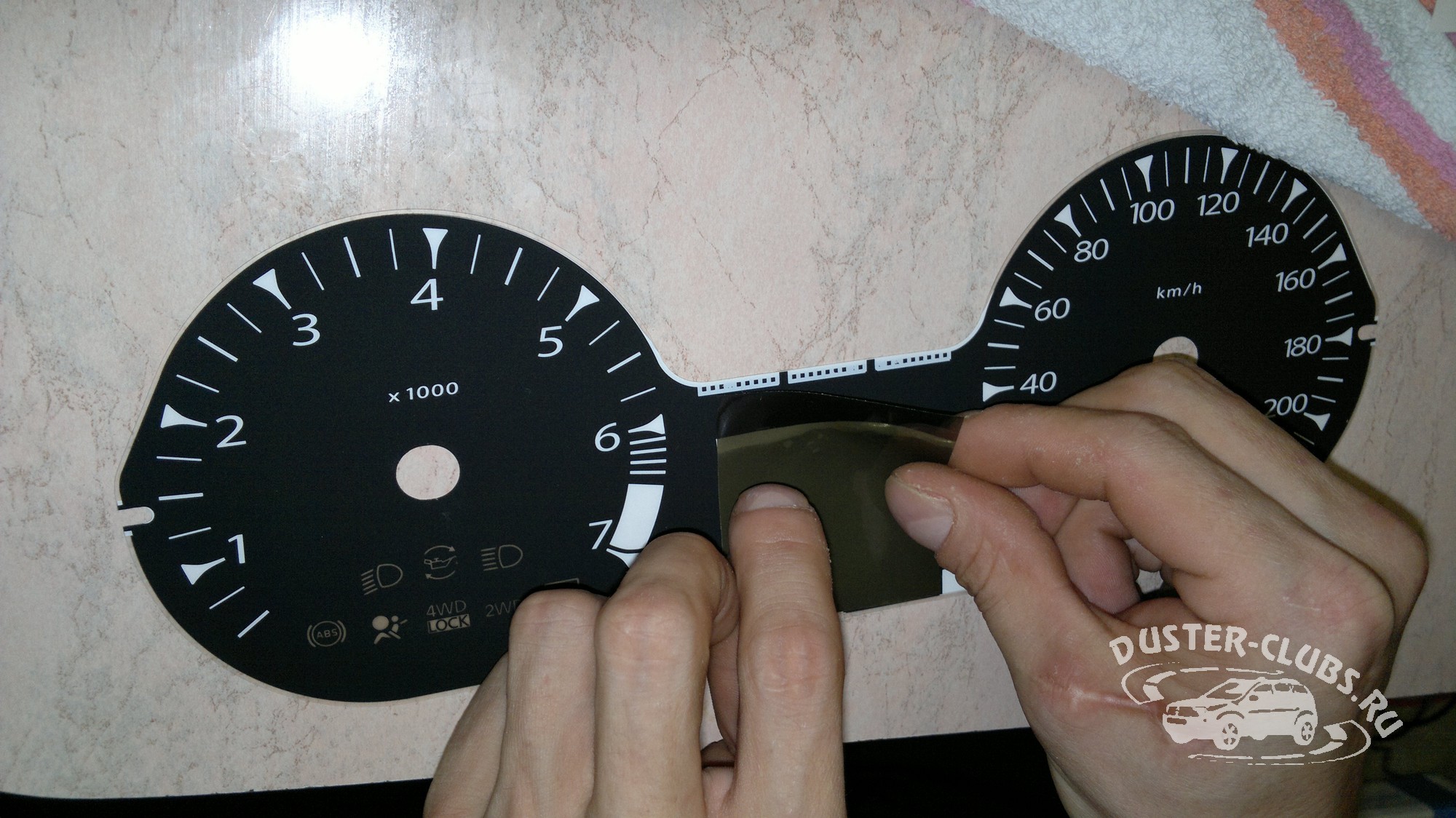

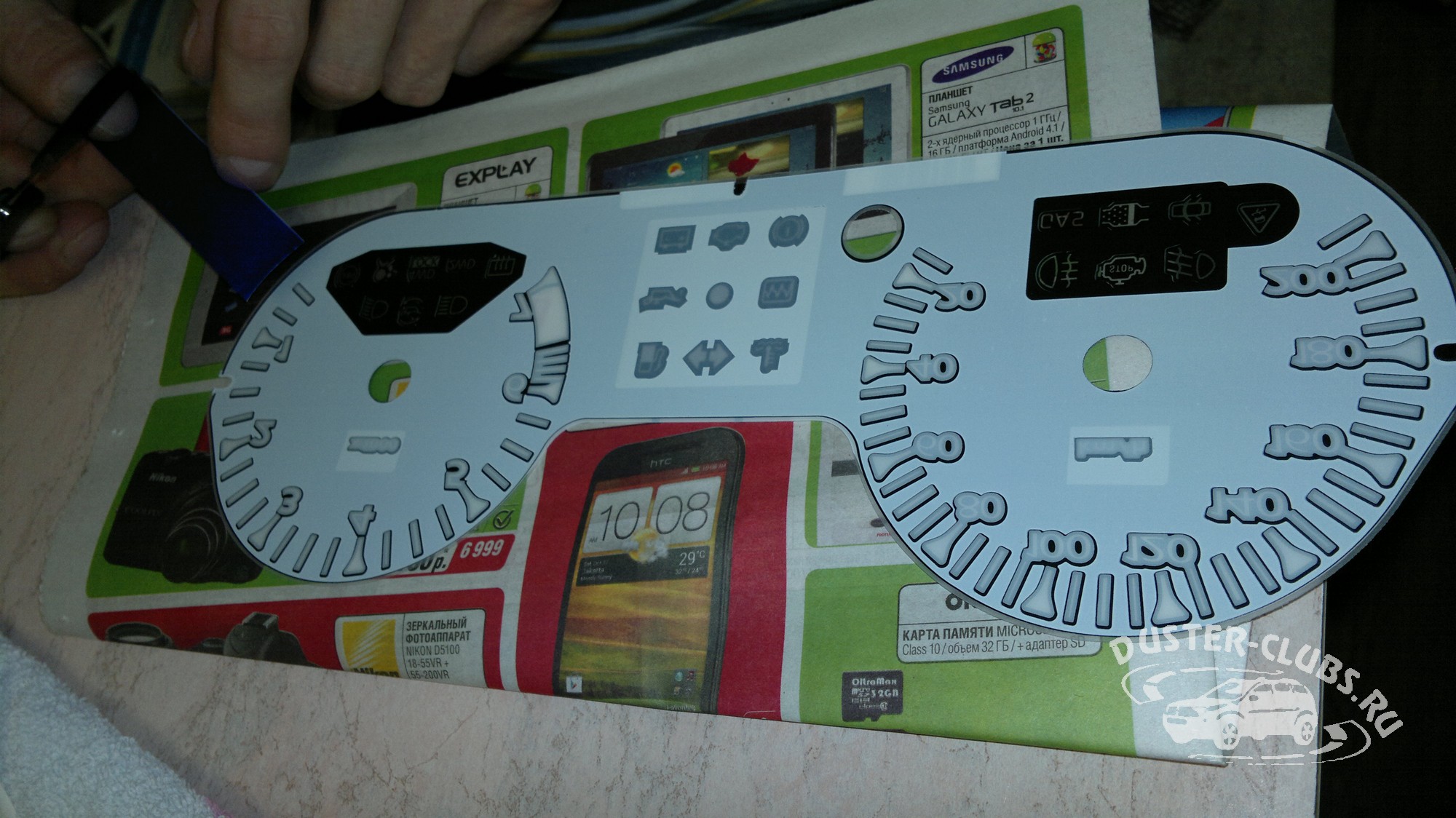

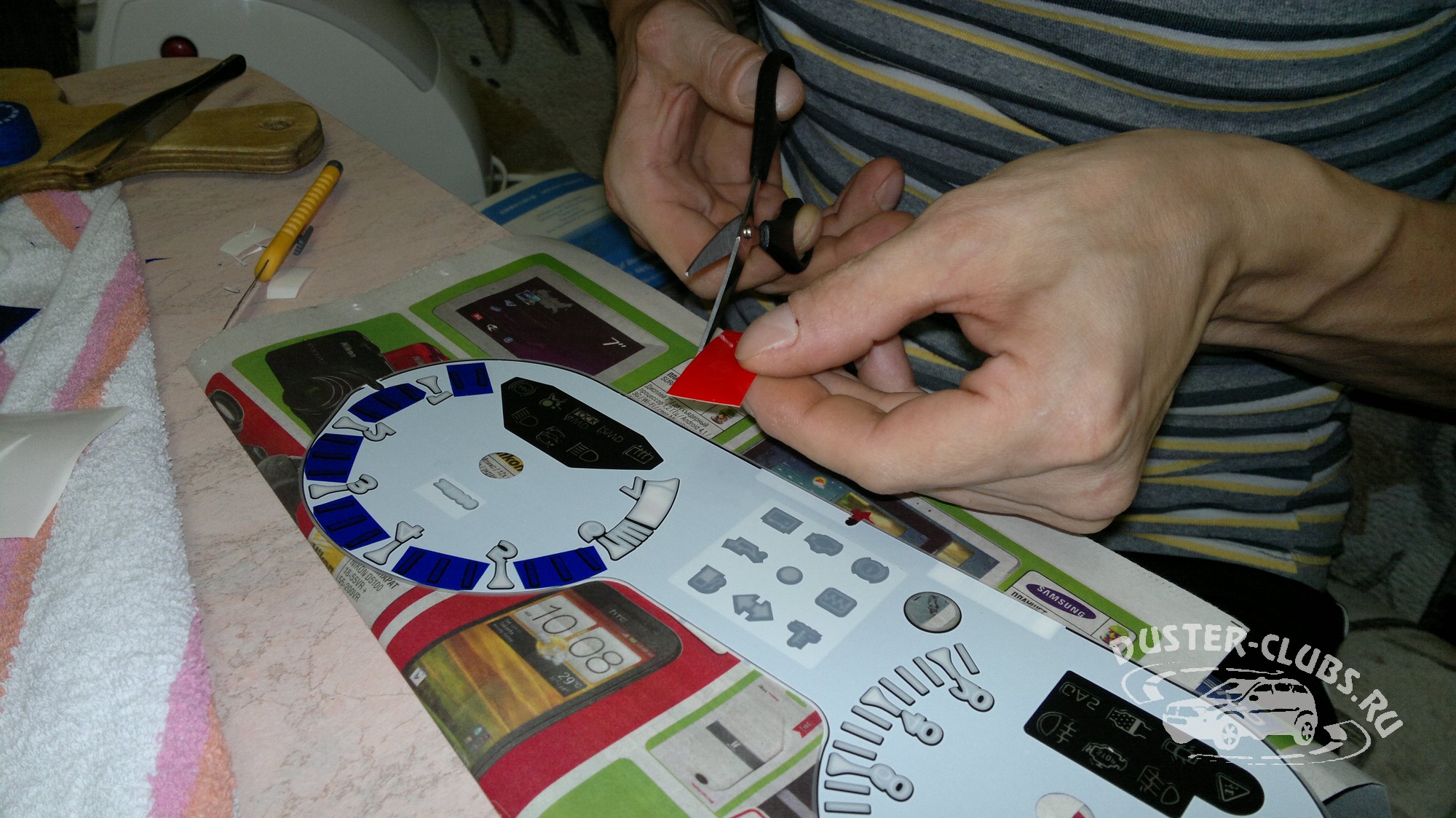

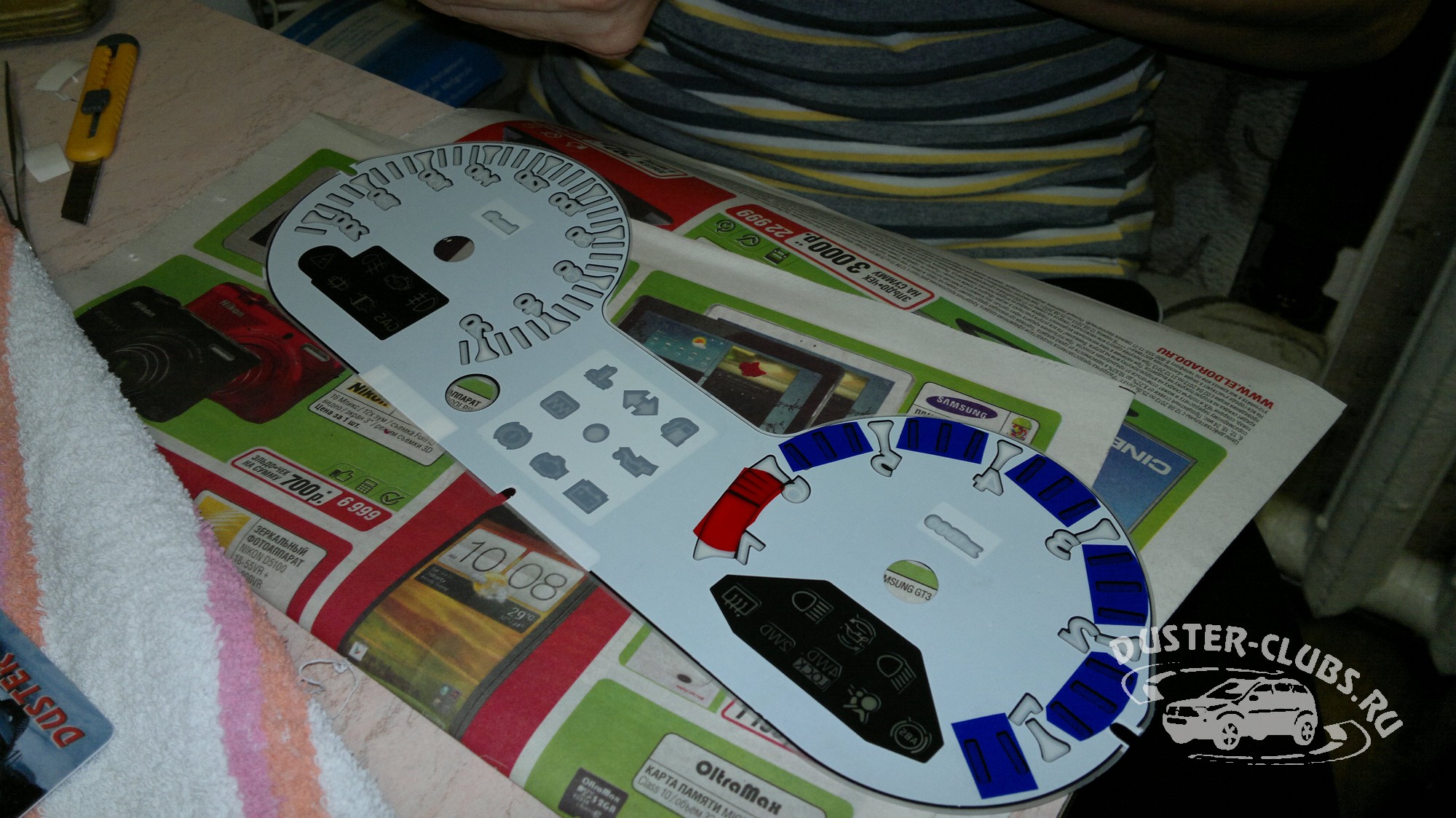

Аккуратно снимаем скин панели приборов со светофильтра (фото 5). Светофильтр откладываем в сторону. Имеем желание немного скрыть символы приборов панели, наклеиваем серую затемняющую пленку (фото 8, 9). Приступаем к "закрашиванию" требуемых символов в соответствующий цвет используя "витражку" (фото 10, 11, 12, 13, 14, 15, 16)

5. Обратная сборка приборной панели:
Здесь нет ни чего хитрого, кроме стрелок. Собирается все в обратной последовательности. Стрелки ставятся, примерно, на 1/4 шкалы, затем проворачиваются до требуемого значения против часовой стрелки (фото 17, 18, 19)

На данном этапе "стекло" не ставим. Идем к автомобилю.
6. Установка приборной панели в автомобиль и проверка:

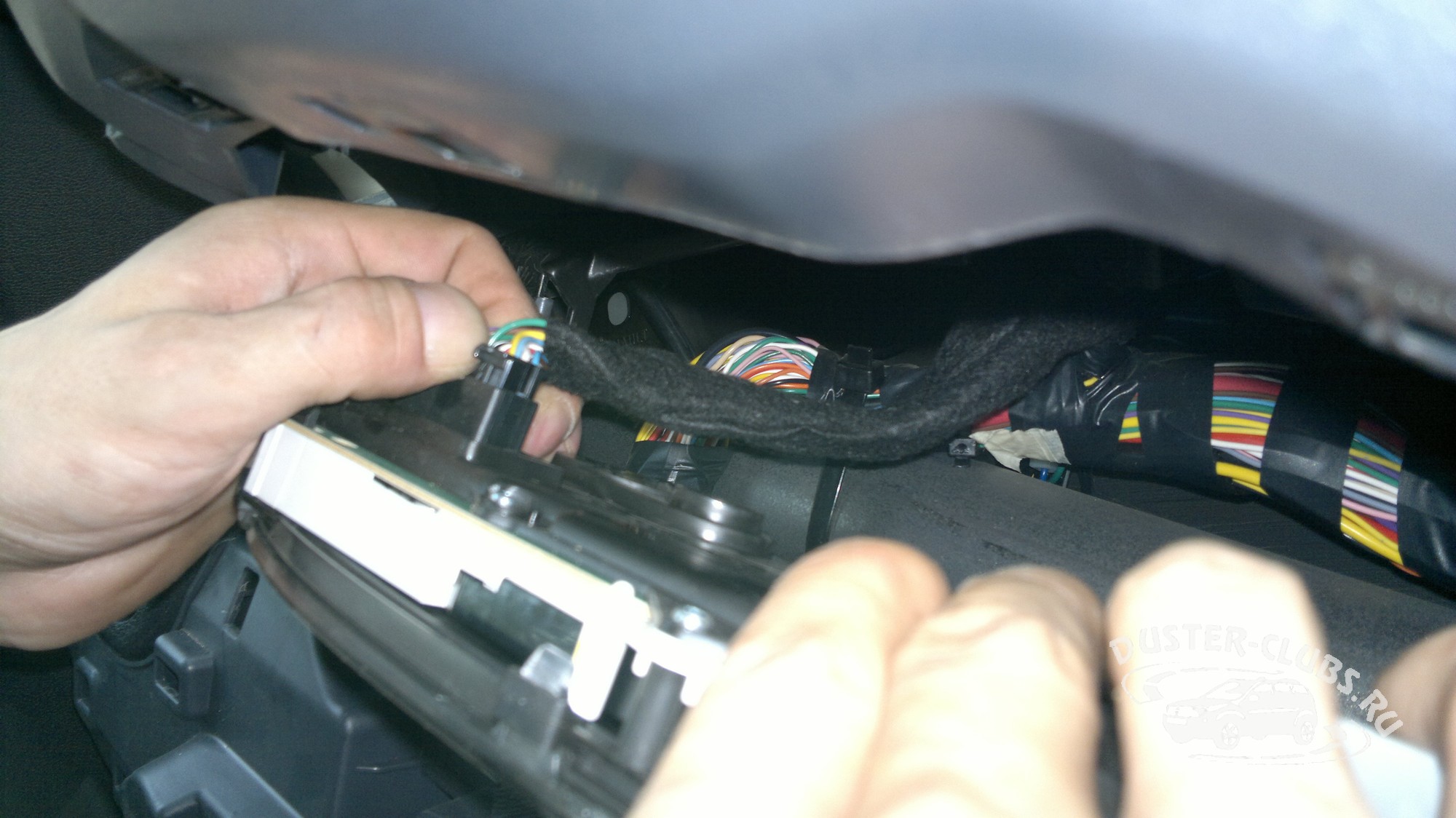

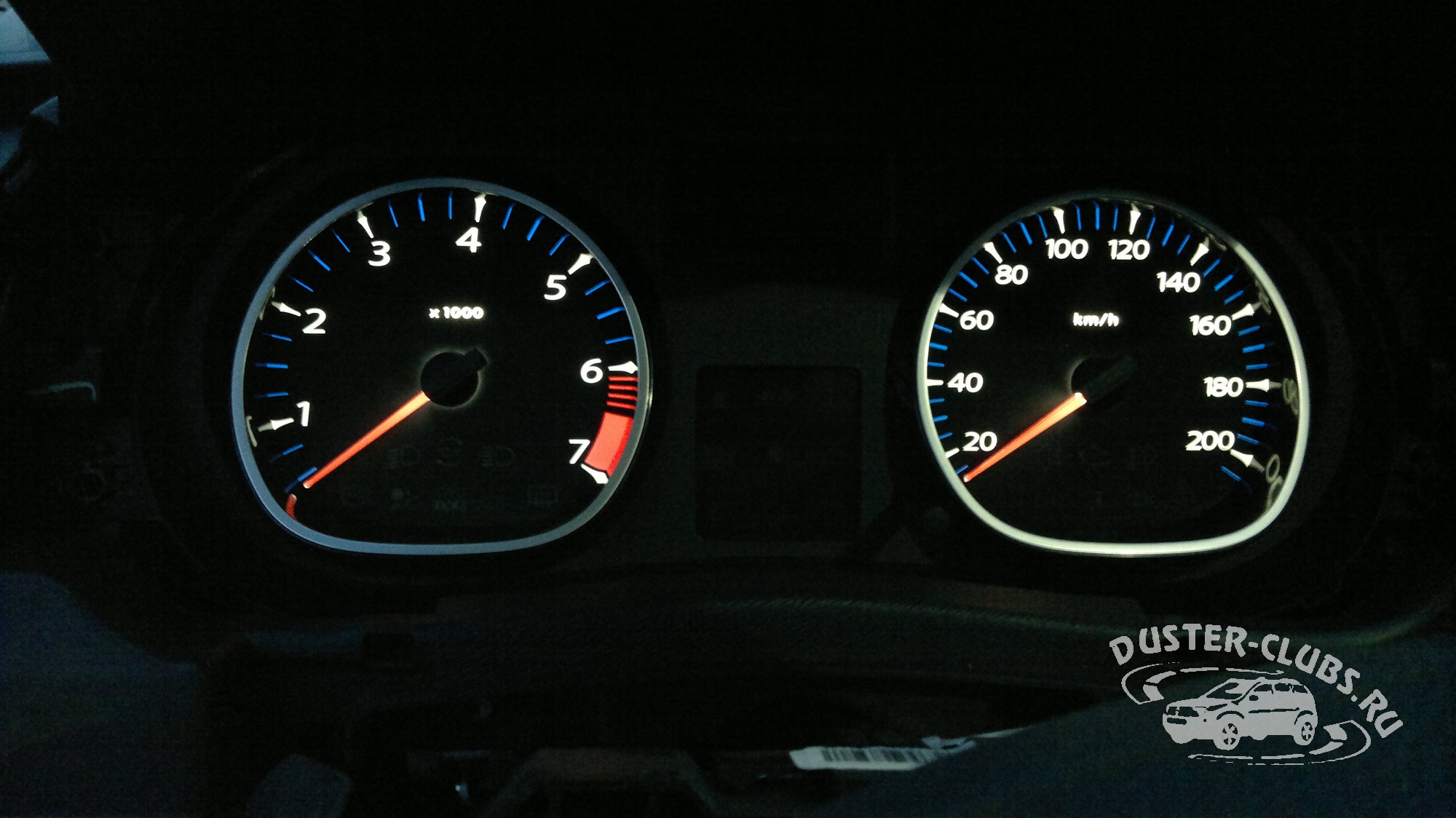

Устанавливаем приборную панель, подключаем разъемы и включаем габаритные огни (фото 20, 21, 22)

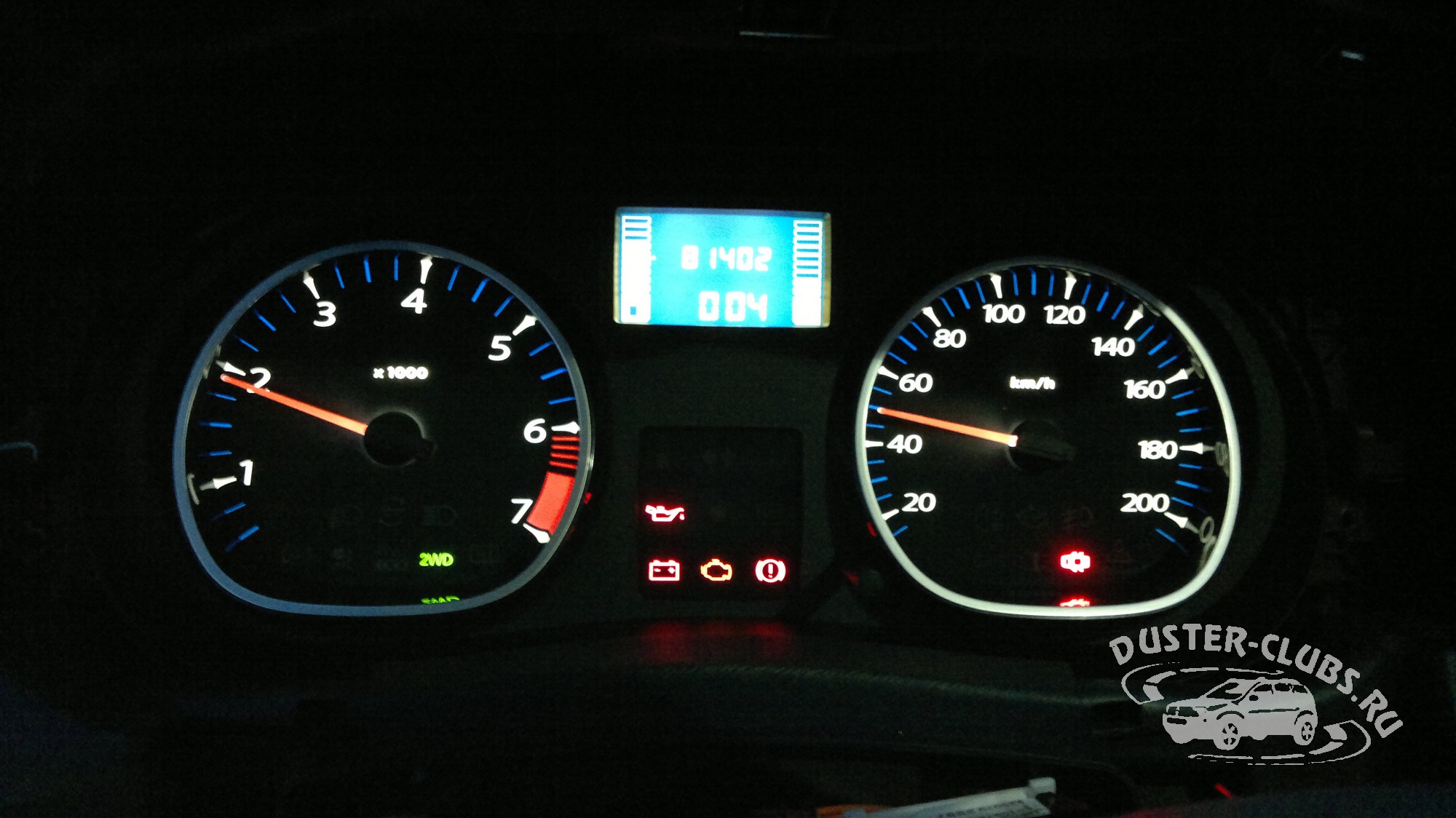

Все светится, значит монтаж выполнен правильно. Запускаем тестовый режим для калибровки показаний спидометра и тахометра, если требуется корректируем (поворачиваем требуемый угол стрелку соответствующего прибора. ПРИМЕЧАНИЕ: стрелку поворачивать нужно только против часовой стрелки). Убеждаемся что все в порядке. Снимаем панель приборов, устанавливаем "стекло". собираем панель.

Ждем отзывов хозяина автомобиля .
PS к своему Барсику приступлю в отпуске...

[Vovo4ka]

Сообщение от Skipper-Влад

4. Модерирование скина приборов:
Так как однотонный тип подсветки шкал приборов не очень радует глаз, будем менять спектр определенных символов. Для этого используем самоклеющуюся пленку АРАКАЛ - "витражку" (фото 1). Отделяем светофильтр от внешней накладки (фото 2, 3, 4).

Аккуратно снимаем скин панели приборов со светофильтра (фото 5). Светофильтр откладываем в сторону. Имеем желание немного скрыть символы приборов панели, наклеиваем серую затемняющую пленку (фото 8, 9). Приступаем к "закрашиванию" требуемых символов в соответствующий цвет используя "витражку" (фото 10, 11, 12, 13, 14, 15, 16)

5. Обратная сборка приборной панели:
Здесь нет ни чего хитрого, кроме стрелок. Собирается все в обратной последовательности. Стрелки ставятся, примерно, на 1/4 шкалы, затем проворачиваются до требуемого значения против часовой стрелки (фото 17, 18, 19)

На данном этапе "стекло" не ставим. Идем к автомобилю.
6. Установка приборной панели в автомобиль и проверка:
Устанавливаем приборную панель, подключаем разъемы и включаем габаритные огни (фото 20, 21, 22)

Все светится, значит монтаж выполнен правильно. Запускаем тестовый режим для калибровки показаний спидометра и тахометра, если требуется корректируем (поворачиваем требуемый угол стрелку соответствующего прибора. ПРИМЕЧАНИЕ: стрелку поворачивать нужно только против часовой стрелки). Убеждаемся что все в порядке. Снимаем панель приборов, устанавливаем "стекло". собираем панель.

Ждем отзывов хозяина автомобиля .
PS к своему Барсику приступлю в отпуске...

Здравствуйте! Подскажи, где купить витражную плёнку?

[Sapsan]

Влад, ехал от тебя просто песня!!! Видимость и четкость панели приборов вызывает только восторг. Приехав на стоянку глянул на мафон и печку и ...... . Вердикт - пересвет 100%. Пришел домой жена спросила что делали я объяснил, на что был задан вопрос машина еще на гарантии !!! Я ответил однословно - ПОЧТИ!!! Большое спасибо за проделанное !

[Роман 8316]

Классно получилось!!!!!!!!! Молодец Влад.
