1. Начало пьесы (как все начиналось)
2. Уплотнитель под капот
3. Сетка на решетку воздухозаборника
4. Крепление регистрационного номера (рамок)
5. Инструкция по регистрации и покупкам на aliexpress
6. Облагораживание органайзера в багажнике
7. Наклеиваем символику (наклейки)
8. Штатная 4WD на Китайскую 4х4
9. Дворники (щетки стеклоочистителя)
11. Видеорегистратор Carcam F2000
11. Установка фаркопа Трейлер (без электрики)
12. Окраска барабанов
13. Веерные форсунки и обратные клапана
14. Сетка на решетку (защита радиатора)
15. Заглушка на ступицы
16. Панорамное зеркало заднего вида
17. Противоскользящий коврик
18. 10000 - полет нормальный!
19. Шторки на передние боковые стекла
20. Тестовый режим приборной панели
21. Кожух рулевой колонки (нижний).
22. Пистон/заглушка крепления переднего подкрылка.
23. Бесшумные фиксаторы замка
24. Текстильные вкладыши для перчаточного ящика.
25. Внутренние хромированные ручки открывания дверей.
26. Обзор видерегистратора CarCam F2000L
27. Проблема с плохим запуском при около нулевых температурах на моем авто решена.
28. Фильтр-сетка на входное отверстие воздухозаборника.
29. Замер температуры при включении кондиционера
30. Уплотнитель стекол наружный (нового образца)
31. Простые правила вождения вне дорог
32. Простые приёмы эвакуации автомобиля
33. Карты Ген.Штаба
34. Подготовка войскового разведчика
35. Оклейка стоек пленкой
36. Тросы динамические, корозащитные, буксировочные и такелаж...
37. Бесшумные замки (замена втулок фиксатора замков дверей)
38. Замена передних тормозных колодок (Duster 2.0)
39. Навигационная программа Locus Pro 3.0.2. Азимут
40. Locus Pro. Точки


Освещение, пересвет и электрика
  1. Освещение багажного отсека
  2. Дополнительный плафон освещения багажника
  3. Розетка 12В в багажник (питание постоянное)
  4. Пересвет панели приборов - часть I, часть II
  5. Плафон салонного освещения. Часть I, Часть II
  6. Удлинитель поворотников "ЛЕНТЯЙКА"
  7. Прикуриватель с подсветкой.
  8. Подсветка замка зажигания.
  9. Дополнительный плафон освещения заднего ряда пассажиров.
  10. Плафон салонного освещения. Штурманская лампа.
  11. Пересвет блока управления полным приводом ("шайба").
  12. Пересвет кнопок блока управления стеклоподъемниками.
  13. Штатный микрофон к INTRO.
  14. Самостоятельное изготовление печатных плат.
  15. Самостоятельная установка круиз-контроля с педаль-бустером DRIVENGE.
  16. Пересвет штатной магнитолы Renault Duster.
  17. Подсветка кнопки управления ЦЗ (центральный замок)
  18. Пересвет магнитолы INTRO CHR-1414
  19. Пересвет блока управления климатической установкой
  20. Акустика. Штатные динамики (колонки) - замена
  21. Прячем провод от регистратора и подключаем к зажиганию
  22. Пересвет блока управления климатом УАЗ Патриот
  23. Замена лампы ближнего света
  24. Светодиодный модуль + блинкователь в дополнительный стоп-сигнал
  25. Замена ламп накаливания на светодиодный модуль в плафонах освещения заднего госномера
  26. замена ламп в ВАЗовских плафонах 2170-3714028 на светодиоды
  27. Переделываем Китайские лампочки...
  28. Пересвет панели приборов ШНИВы + "плавный розжиг"
  29. Пересвет блока управления климатической установки + кнопки на ШНиве



Ковры в салон

Диски, шины и все с ними связанное


__________________

"С тех пор, как я стал водить машину, я стал осторожнее переходить дорогу."
"Будь внимателен на дорогах. Помни: ты явился на свет без запасных частей."

Последний раз редактировалось Skipper-Влад; 17.07.2016 в 11:26. Причина: дополнил информацию
Skipper-Влад вне форума   Вверх Ответить с цитированием
69 пользователя(ей) сказали cпасибо:
Это может быть интересно
Старый 07.08.2013, 23:49   #181
dg972
Модератор раздела
Член клуба

Аватар для dg972

Имя: Дмитрий
Регистрация: 23.12.2012
Адрес: Москва
Авто: Privilege 4x4 2.0 МКП6. Чип АДАКТ. Коричневый орехх. 2012 гр.
Сообщений: 17,178
dg972 dg972 dg972 dg972 dg972 dg972 dg972 dg972 dg972 dg972 dg972
По умолчанию

Ты первый за год, кто это сказал )))
__________________
"во время войны нельзя говорить плохо о своих, НИКОГДА" ©

Кто понял жизнь тот больше не спешит,
смакует каждый миг и наблюдает.

Мой бортовой журнал. Новое сообщение.
....
dg972 вне форума   Вверх Ответить с цитированием
Это может быть интересно
Старый 09.08.2013, 22:35   #182
Skipper-Влад
Супер-модератор
Член клуба

Аватар для Skipper-Влад

Имя: Владислав
Регистрация: 09.12.2012
Адрес: Ульяновск
Авто: Duster Privilege 2.0 4х4
Сообщений: 12,521
Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад
Отправить сообщение для Skipper-Влад с помощью ICQ
По умолчанию

На днях прошел в Ульяновске дождик...

ЗЫ ни разу не жалею о покупке Renault Duster
__________________

"С тех пор, как я стал водить машину, я стал осторожнее переходить дорогу."
"Будь внимателен на дорогах. Помни: ты явился на свет без запасных частей."
Skipper-Влад вне форума   Вверх Ответить с цитированием
9 пользователя(ей) сказали cпасибо:
Старый 10.08.2013, 00:04   #183
Sapsan
Член клуба
Член клуба

Аватар для Sapsan

Имя: Саша
Регистрация: 22.12.2012
Адрес: Ульяновск
Авто: Машина - Зверь
Сообщений: 2,919
Sapsan Sapsan Sapsan Sapsan Sapsan Sapsan
По умолчанию

Влад, парнишка на гранде, на Багдашке воды хапнул в тот день. Двиг клина словил, при первом осмотре стакана два вылилось. Новая машина.
__________________
Не ждите чуда – чудите сами!!!

Последний раз редактировалось Sapsan; 11.08.2013 в 15:50.
Sapsan вне форума   Вверх Ответить с цитированием
Пользователь сказал cпасибо:
Старый 11.08.2013, 00:01   #184
Skipper-Влад
Супер-модератор
Член клуба

Аватар для Skipper-Влад

Имя: Владислав
Регистрация: 09.12.2012
Адрес: Ульяновск
Авто: Duster Privilege 2.0 4х4
Сообщений: 12,521
Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад
Отправить сообщение для Skipper-Влад с помощью ICQ
По умолчанию Пересвет панели приборов - часть I.

Вот и появился в Ульяновске первый Дастер с нештатной подсветкой панели приборов. Но обо всем по порядку:
1. Демонтаж панели:
Инструмент: ключ Torx (торкс) 20, китайские лопаточки для снятия пистонов и пластиковых деталей (остальной инструмент и материалы потребуются в дальнейшем).

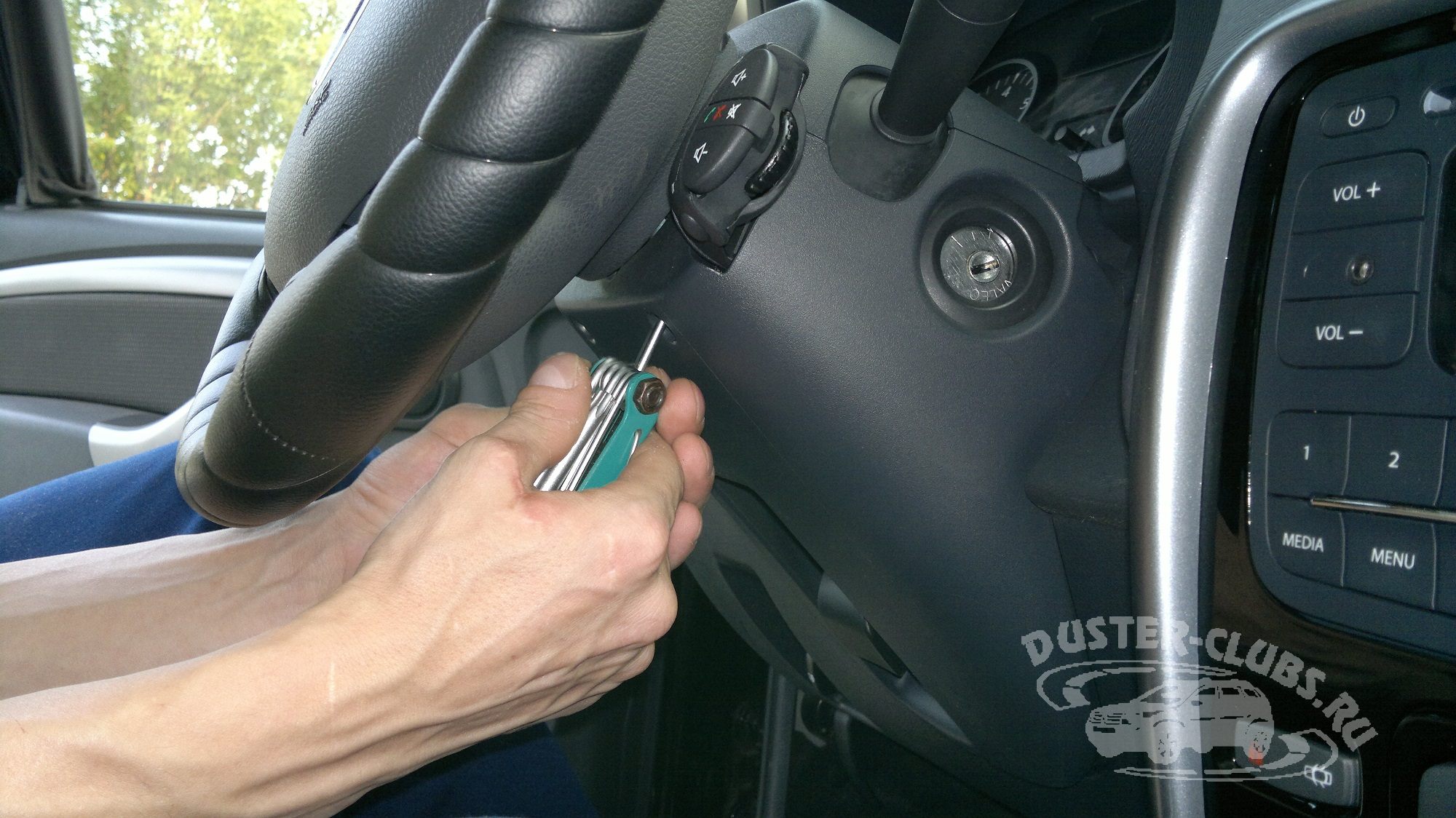

Откручиваем 2 самореза кожуха рулевой колонки (занятие не из приятных) (фото 2). Снимаем нижнюю часть кожуха рулевой колонки при этом не забыв поднять фиксатор положения наклона руля (фото 3). Снимаем верхнюю часть кожуха рулевой колонки (фото 4). Используя пластиковую лопатку снимаем декоративный элемент с левой стороны у воздуховода (фото 5). Для снятия декоративной накладки с правой стороны требуется снять рамку центральной консоли (фото 6). Снимаем декоративную накладку (фото 7, 8). Снимаем декоративные накладки козырька приборной панели потянув на себя (фото 9, 10). Отварачиваем 4 самореза ключом Torx (торкс) 20 крепящих приборную панель (фото 11, 12)

Наклоняем на себя приборную панель и отсоединяем 2 разъема нажав на язычок (фото 13, 14, 15)

Приборная панель у нас в руках. С ней мы идет работать домой.
2. Разборка приборной панели:
Отворачиваем несколько (8 шт.) саморезов ключом Torx (торкс) 10 (фото 16). Аккуратно освободив защелки снимем "стекло" приборной панели (стеклом конечно там и не пахнет, кругом один пластик, но не знаю как выразить мысль) - фото 17.

Запомнив для ориентира положение стрелок спидометра и тахометра с помощью чудо-китайского инструмента демонтируем стрелки с осей приборов (фото не сделал). Отжав фиксаторы снимаем печатную плату (фото 18). Часть с скином и светорассеивателем отложим в сторону и приступим к перепайке светодиодов.
3. Замена светодиодов:
Тем кто держал паяльник в руках объяснять что и как нет смысла, так и не вижу смысла объяснять тем кто паяльник ни разу и не видел (извиняюсь за сарказм, но увы...). Опешу в двух словах.

Для пересвета были приобретены светодиоды smd тип размера 3528 с одним кристаллом и требуемым спектром свечения, данном случае белые. Определив тестером полярность диодов на плате и приобретенных (на всякий случай тестером, можно и на глаз по риске на корпусе светодиода, но прибором привычнее и надежнее) - фото 20. Приступаем к демонтажу оранжевых светодиодов (подсвет шкал спидометра (2 шт.), тахометра (2 шт.) и цифрового табло - 4 светодиода) на белые - фото 21, 22. После монтажа протираем спиртом места паек (для удаления флюса) - фото 23. Тестером проверяем правильность установки и целостность после монтажа светодиодов.
Миниатюры
Нажмите на изображение для увеличения
Название: 2013-08-10-1735.jpg
Просмотров: 10023
Размер:	473.0 Кб
ID:	12938   Нажмите на изображение для увеличения
Название: 2013-08-10-1637.jpg
Просмотров: 2776
Размер:	340.1 Кб
ID:	12939   Нажмите на изображение для увеличения
Название: 2013-08-10-1638.jpg
Просмотров: 2584
Размер:	137.4 Кб
ID:	12940   Нажмите на изображение для увеличения
Название: 2013-08-10-1639.jpg
Просмотров: 2516
Размер:	331.7 Кб
ID:	12941   Нажмите на изображение для увеличения
Название: 2013-08-10-1640.jpg
Просмотров: 2444
Размер:	119.3 Кб
ID:	12942

Нажмите на изображение для увеличения
Название: 2013-08-10-1641.jpg
Просмотров: 2526
Размер:	368.9 Кб
ID:	12943   Нажмите на изображение для увеличения
Название: 2013-08-10-1642.jpg
Просмотров: 2484
Размер:	406.4 Кб
ID:	12944   Нажмите на изображение для увеличения
Название: 2013-08-10-1643.jpg
Просмотров: 2420
Размер:	1.15 Мб
ID:	12945   Нажмите на изображение для увеличения
Название: 2013-08-10-1646.jpg
Просмотров: 2360
Размер:	282.0 Кб
ID:	12946   Нажмите на изображение для увеличения
Название: 2013-08-10-1647.jpg
Просмотров: 2428
Размер:	994.6 Кб
ID:	12947

Нажмите на изображение для увеличения
Название: 2013-08-10-1648.jpg
Просмотров: 2429
Размер:	122.8 Кб
ID:	12948   Нажмите на изображение для увеличения
Название: 2013-08-10-1650.jpg
Просмотров: 10526
Размер:	459.2 Кб
ID:	12949   Нажмите на изображение для увеличения
Название: 2013-08-10-1655.jpg
Просмотров: 2263
Размер:	325.3 Кб
ID:	12950   Нажмите на изображение для увеличения
Название: 2013-08-10-1656.jpg
Просмотров: 8808
Размер:	362.8 Кб
ID:	12951   Нажмите на изображение для увеличения
Название: 2013-08-10-1657.jpg
Просмотров: 2256
Размер:	335.3 Кб
ID:	12952

Нажмите на изображение для увеличения
Название: 2013-08-10-1660.jpg
Просмотров: 2304
Размер:	447.9 Кб
ID:	12953   Нажмите на изображение для увеличения
Название: 2013-08-10-1661.jpg
Просмотров: 8832
Размер:	438.6 Кб
ID:	12954   Нажмите на изображение для увеличения
Название: 2013-08-10-1664.jpg
Просмотров: 2318
Размер:	396.3 Кб
ID:	12955   Нажмите на изображение для увеличения
Название: 2013-08-10-1666.jpg
Просмотров: 9130
Размер:	690.3 Кб
ID:	12956   Нажмите на изображение для увеличения
Название: 2013-08-10-1678.jpg
Просмотров: 2450
Размер:	719.4 Кб
ID:	12957

Нажмите на изображение для увеличения
Название: 2013-08-10-1667.jpg
Просмотров: 2333
Размер:	538.7 Кб
ID:	12958   Нажмите на изображение для увеличения
Название: 2013-08-10-1671.jpg
Просмотров: 2327
Размер:	457.1 Кб
ID:	12959   Нажмите на изображение для увеличения
Название: 2013-08-10-1679.jpg
Просмотров: 2448
Размер:	570.1 Кб
ID:	12960   Нажмите на изображение для увеличения
Название: 2013-08-10-1691.jpg
Просмотров: 2407
Размер:	688.7 Кб
ID:	12961
__________________

"С тех пор, как я стал водить машину, я стал осторожнее переходить дорогу."
"Будь внимателен на дорогах. Помни: ты явился на свет без запасных частей."

Последний раз редактировалось Skipper-Влад; 11.08.2013 в 00:24.
Skipper-Влад вне форума   Вверх Ответить с цитированием
Старый 11.08.2013, 00:22   #185
Skipper-Влад
Супер-модератор
Член клуба

Аватар для Skipper-Влад

Имя: Владислав
Регистрация: 09.12.2012
Адрес: Ульяновск
Авто: Duster Privilege 2.0 4х4
Сообщений: 12,521
Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад
Отправить сообщение для Skipper-Влад с помощью ICQ
По умолчанию Пересвет панели приборов - часть II.

4. Модерирование скина приборов:
Так как однотонный тип подсветки шкал приборов не очень радует глаз, будем менять спектр определенных символов. Для этого используем самоклеющуюся пленку АРАКАЛ - "витражку" (фото 1). Отделяем светофильтр от внешней накладки (фото 2, 3, 4).

Аккуратно снимаем скин панели приборов со светофильтра (фото 5). Светофильтр откладываем в сторону. Имеем желание немного скрыть символы приборов панели, наклеиваем серую затемняющую пленку (фото 8, 9). Приступаем к "закрашиванию" требуемых символов в соответствующий цвет используя "витражку" (фото 10, 11, 12, 13, 14, 15, 16)

5. Обратная сборка приборной панели:
Здесь нет ни чего хитрого, кроме стрелок. Собирается все в обратной последовательности. Стрелки ставятся, примерно, на 1/4 шкалы, затем проворачиваются до требуемого значения против часовой стрелки (фото 17, 18, 19)

На данном этапе "стекло" не ставим. Идем к автомобилю.
6. Установка приборной панели в автомобиль и проверка:
Устанавливаем приборную панель, подключаем разъемы и включаем габаритные огни (фото 20, 21, 22)

Все светится, значит монтаж выполнен правильно. Запускаем тестовый режим для калибровки показаний спидометра и тахометра, если требуется корректируем (поворачиваем требуемый угол стрелку соответствующего прибора. ПРИМЕЧАНИЕ: стрелку поворачивать нужно только против часовой стрелки). Убеждаемся что все в порядке. Снимаем панель приборов, устанавливаем "стекло". собираем панель.

Ждем отзывов хозяина автомобиля .
PS к своему Барсику приступлю в отпуске...
Миниатюры
Нажмите на изображение для увеличения
Название: 2013-08-10-1692.jpg
Просмотров: 1860
Размер:	365.6 Кб
ID:	12963   Нажмите на изображение для увеличения
Название: 2013-08-10-1665.jpg
Просмотров: 1755
Размер:	355.4 Кб
ID:	12964   Нажмите на изображение для увеличения
Название: 2013-08-10-1694.jpg
Просмотров: 1641
Размер:	448.8 Кб
ID:	12965   Нажмите на изображение для увеличения
Название: 2013-08-10-1695.jpg
Просмотров: 5460
Размер:	461.7 Кб
ID:	12966   Нажмите на изображение для увеличения
Название: 2013-08-10-1698.jpg
Просмотров: 1808
Размер:	441.9 Кб
ID:	12967

Нажмите на изображение для увеличения
Название: 2013-08-10-1699.jpg
Просмотров: 1635
Размер:	359.2 Кб
ID:	12968   Нажмите на изображение для увеличения
Название: 2013-08-10-1700.jpg
Просмотров: 1662
Размер:	467.3 Кб
ID:	12969   Нажмите на изображение для увеличения
Название: 2013-08-10-1701.jpg
Просмотров: 1709
Размер:	482.0 Кб
ID:	12970   Нажмите на изображение для увеличения
Название: 2013-08-10-1703.jpg
Просмотров: 1682
Размер:	443.9 Кб
ID:	12971   Нажмите на изображение для увеличения
Название: 2013-08-10-1704.jpg
Просмотров: 1668
Размер:	520.5 Кб
ID:	12972

Нажмите на изображение для увеличения
Название: 2013-08-10-1705.jpg
Просмотров: 1649
Размер:	446.8 Кб
ID:	12973   Нажмите на изображение для увеличения
Название: 2013-08-10-1709.jpg
Просмотров: 1623
Размер:	477.2 Кб
ID:	12974   Нажмите на изображение для увеличения
Название: 2013-08-10-1710.jpg
Просмотров: 1661
Размер:	441.2 Кб
ID:	12975   Нажмите на изображение для увеличения
Название: 2013-08-10-1711.jpg
Просмотров: 1616
Размер:	498.3 Кб
ID:	12976   Нажмите на изображение для увеличения
Название: 2013-08-10-1713.jpg
Просмотров: 1611
Размер:	493.5 Кб
ID:	12977

Нажмите на изображение для увеличения
Название: 2013-08-10-1714.jpg
Просмотров: 5215
Размер:	477.7 Кб
ID:	12978   Нажмите на изображение для увеличения
Название: 2013-08-10-1717.jpg
Просмотров: 1586
Размер:	504.6 Кб
ID:	12979   Нажмите на изображение для увеличения
Название: 2013-08-10-1719.jpg
Просмотров: 1539
Размер:	515.5 Кб
ID:	12980   Нажмите на изображение для увеличения
Название: 2013-08-10-1721.jpg
Просмотров: 4888
Размер:	468.8 Кб
ID:	12981   Нажмите на изображение для увеличения
Название: 2013-08-10-1722.jpg
Просмотров: 1137
Размер:	422.0 Кб
ID:	12982

Нажмите на изображение для увеличения
Название: 2013-08-10-1723.jpg
Просмотров: 1116
Размер:	531.1 Кб
ID:	12983   Нажмите на изображение для увеличения
Название: 2013-08-10-1724.jpg
Просмотров: 4617
Размер:	309.8 Кб
ID:	12984   Нажмите на изображение для увеличения
Название: 2013-08-10-1725.jpg
Просмотров: 1094
Размер:	277.3 Кб
ID:	12985   Нажмите на изображение для увеличения
Название: 2013-08-10-1729.jpg
Просмотров: 8601
Размер:	318.2 Кб
ID:	12986
__________________

"С тех пор, как я стал водить машину, я стал осторожнее переходить дорогу."
"Будь внимателен на дорогах. Помни: ты явился на свет без запасных частей."

Последний раз редактировалось Skipper-Влад; 11.08.2013 в 00:28.
Skipper-Влад вне форума   Вверх Ответить с цитированием
Старый 11.08.2013, 01:09   #186
Sapsan
Член клуба
Член клуба

Аватар для Sapsan

Имя: Саша
Регистрация: 22.12.2012
Адрес: Ульяновск
Авто: Машина - Зверь
Сообщений: 2,919
Sapsan Sapsan Sapsan Sapsan Sapsan Sapsan
По умолчанию

Влад, ехал от тебя просто песня!!! Видимость и четкость панели приборов вызывает только восторг. Приехав на стоянку глянул на мафон и печку и ...... . Вердикт - пересвет 100%. Пришел домой жена спросила что делали я объяснил, на что был задан вопрос машина еще на гарантии !!! Я ответил однословно - ПОЧТИ!!! Большое спасибо за проделанное !
__________________
Не ждите чуда – чудите сами!!!
Sapsan вне форума   Вверх Ответить с цитированием
4 пользователя(ей) сказали cпасибо:
Старый 11.08.2013, 07:42   #187
Роман 8316
Член клуба
Член клуба

Аватар для Роман 8316

Имя: Роман
Регистрация: 31.03.2013
Адрес: Рязанская область
Авто: люкс привиледж , 4*4, 2 л серебро, "Федька"
Сообщений: 1,144
Роман 8316 Роман 8316 Роман 8316 Роман 8316 Роман 8316
По умолчанию

Классно получилось!!!!!!!!! Молодец Влад.
__________________
каждый человек сам кузнец своего счастья
Роман 8316 вне форума   Вверх Ответить с цитированием
3 пользователя(ей) сказали cпасибо:
Старый 11.08.2013, 08:10   #188
Skipper-Влад
Супер-модератор
Член клуба

Аватар для Skipper-Влад

Имя: Владислав
Регистрация: 09.12.2012
Адрес: Ульяновск
Авто: Duster Privilege 2.0 4х4
Сообщений: 12,521
Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад
Отправить сообщение для Skipper-Влад с помощью ICQ
По умолчанию

Цитата:
Сообщение от Sapsan Посмотреть сообщение
был задан вопрос машина еще на гарантии
Могу сказать только одно - машина на гарантии, гарантийный срок не вышел, а вот приборную панель менять по гарантии уже не будут (но имеется возможность вернуть в штатный свет, ОД внутрь приборки не полезет и не увидит перпайки).
Цитата:
Сообщение от Sapsan Посмотреть сообщение
Приехав на стоянку глянул на мафон и печку и ...... . Вердикт - пересвет 100%
С мафоном проще, а вот под печку нужно платы обрисовать, вытравить...
Sapsan, Саша, как показания спидометр и тахометра? В норме?
__________________

"С тех пор, как я стал водить машину, я стал осторожнее переходить дорогу."
"Будь внимателен на дорогах. Помни: ты явился на свет без запасных частей."

Последний раз редактировалось Skipper-Влад; 11.08.2013 в 08:22.
Skipper-Влад вне форума   Вверх Ответить с цитированием
Пользователь сказал cпасибо:
Старый 11.08.2013, 08:57   #189
Sapsan
Член клуба
Член клуба

Аватар для Sapsan

Имя: Саша
Регистрация: 22.12.2012
Адрес: Ульяновск
Авто: Машина - Зверь
Сообщений: 2,919
Sapsan Sapsan Sapsan Sapsan Sapsan Sapsan
По умолчанию

Привет! Вот поэтому и сказал ей что почти. Ты сегодня дома? Думаю тебе нужно самому проехаться.
__________________
Не ждите чуда – чудите сами!!!

Последний раз редактировалось Sapsan; 11.08.2013 в 09:02.
Sapsan вне форума   Вверх Ответить с цитированием
Пользователь сказал cпасибо:
Старый 11.08.2013, 09:33   #190
Skipper-Влад
Супер-модератор
Член клуба

Аватар для Skipper-Влад

Имя: Владислав
Регистрация: 09.12.2012
Адрес: Ульяновск
Авто: Duster Privilege 2.0 4х4
Сообщений: 12,521
Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад
Отправить сообщение для Skipper-Влад с помощью ICQ
По умолчанию

Цитата:
Сообщение от Sapsan Посмотреть сообщение
Ты сегодня дома?
Буду дома в районе обеда, поглядим...
ЗЫ Обороты можешь проверить с помощью OBD
__________________

"С тех пор, как я стал водить машину, я стал осторожнее переходить дорогу."
"Будь внимателен на дорогах. Помни: ты явился на свет без запасных частей."

Последний раз редактировалось Skipper-Влад; 11.08.2013 в 09:38.
Skipper-Влад вне форума   Вверх Ответить с цитированием
Пользователь сказал cпасибо:
Старый 11.08.2013, 11:17   #191
Sapsan
Член клуба
Член клуба

Аватар для Sapsan

Имя: Саша
Регистрация: 22.12.2012
Адрес: Ульяновск
Авто: Машина - Зверь
Сообщений: 2,919
Sapsan Sapsan Sapsan Sapsan Sapsan Sapsan
По умолчанию

В районе часа буду у тебя. Сейчас могу сказать что днем на солнышке БК выглядет темнее чем на фотках вечером.
__________________
Не ждите чуда – чудите сами!!!
Sapsan вне форума   Вверх Ответить с цитированием
Пользователь сказал cпасибо:
Старый 21.08.2013, 22:13   #192
dg972
Модератор раздела
Член клуба

Аватар для dg972

Имя: Дмитрий
Регистрация: 23.12.2012
Адрес: Москва
Авто: Privilege 4x4 2.0 МКП6. Чип АДАКТ. Коричневый орехх. 2012 гр.
Сообщений: 17,178
dg972 dg972 dg972 dg972 dg972 dg972 dg972 dg972 dg972 dg972 dg972
По умолчанию

Влад, в тестовом режиме приборного щитка есть мгновенный расход топлива. У меня на холостых по нулям. Как думаешь почему. Такого не может быть!
__________________
"во время войны нельзя говорить плохо о своих, НИКОГДА" ©

Кто понял жизнь тот больше не спешит,
смакует каждый миг и наблюдает.

Мой бортовой журнал. Новое сообщение.
....
dg972 вне форума   Вверх Ответить с цитированием
Пользователь сказал cпасибо:
Старый 25.08.2013, 14:53   #193
Skipper-Влад
Супер-модератор
Член клуба

Аватар для Skipper-Влад

Имя: Владислав
Регистрация: 09.12.2012
Адрес: Ульяновск
Авто: Duster Privilege 2.0 4х4
Сообщений: 12,521
Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад
Отправить сообщение для Skipper-Влад с помощью ICQ
По умолчанию

Цитата:
Сообщение от dg972 Посмотреть сообщение
Влад, в тестовом режиме приборного щитка есть мгновенный расход топлива.
Да
Цитата:
Сообщение от dg972 Посмотреть сообщение
У меня на холостых по нулям. Как думаешь почему
ИМХО возможно из-за последовательности действий.
Дима попробуй включить зажигание и сразу заведи двигатель не отпуская кнопку сброса суточного пробега...
__________________

"С тех пор, как я стал водить машину, я стал осторожнее переходить дорогу."
"Будь внимателен на дорогах. Помни: ты явился на свет без запасных частей."
Skipper-Влад вне форума   Вверх Ответить с цитированием
2 пользователя(ей) сказали cпасибо:
Старый 25.08.2013, 23:04   #194
Skipper-Влад
Супер-модератор
Член клуба

Аватар для Skipper-Влад

Имя: Владислав
Регистрация: 09.12.2012
Адрес: Ульяновск
Авто: Duster Privilege 2.0 4х4
Сообщений: 12,521
Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад
Отправить сообщение для Skipper-Влад с помощью ICQ
По умолчанию Плафон салонного освещения. Часть I

Вот и нашлось время для светотюнинга...
Начну с самого начала:
1. Изготовление печатной платы для плафона внутресалоннго освещения.

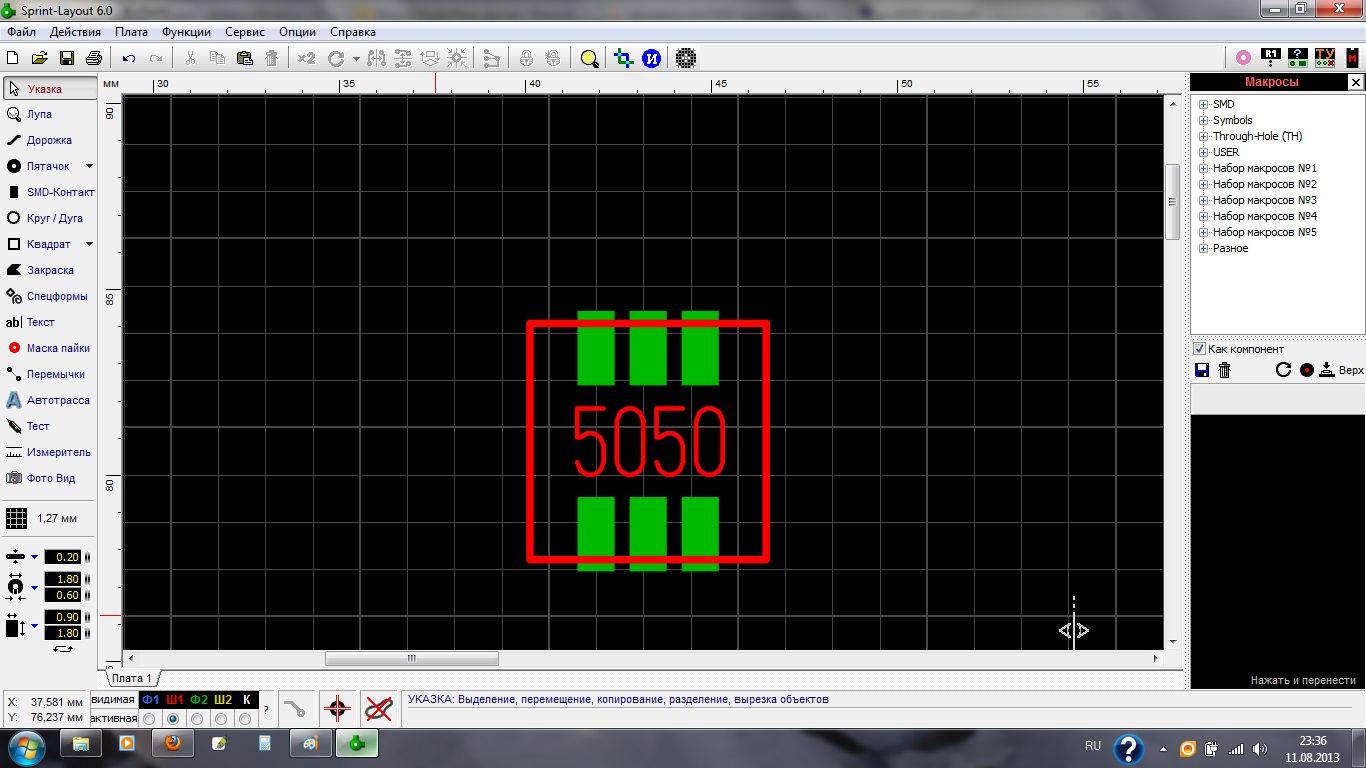

В Sprint-Layout (см. вложение 1) для начала создадим требуемый нам элемент (тот элемент который будем использовать и который отсутствует в базе), а именно светодиод с типом размера 5050 (трех кристальный). Создание макроса процесс не сложный, макрос создаем на основе datasheet к данному элементу - вложение 2. С помощью инструмента "построитель контактных площадок" обрисовываем элемент (см. вложение 3) в результате получаем светодиод smd 5050 (для дальнейшего его использования, на будущее, сохраняем как макрос).

Аналогичным способом готовим и остальные требуемые элементы, например резистивную сборку 4816Р (вложение 5, 6).

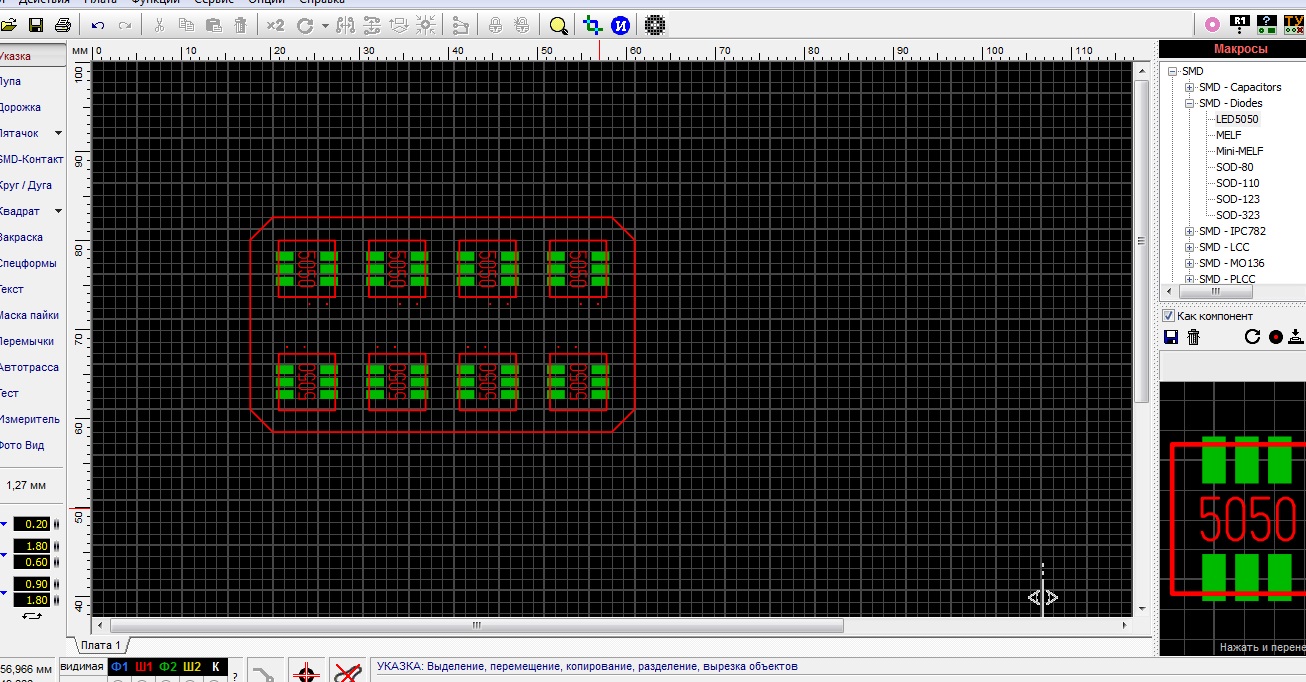

Приступаем к обрисовке платы. Нам известны требуемые размеры (замеры внутренней части плафона), по ним и создаем контур печатной платы (вложение 7). На созданную плату компонуем наши элементы учитывая особенности подключения (вложение 8, 9). С помощью инструмента "дорожка" производим соединения согласно используемой схемы подключения.

PS. Данная схема подключения не является основополагающей!
Далее (дабы не убить в мгновение раствор хлористого железа прокладываем полигоны) - см. вложение 11. Скрываем контуры элементов (вложение 12) и конвертируем в требуемый формат (в даном случае ч/б bmp).

Далее дедовским методом печатаем на лазерном принтере и с помощью утюжное технологии переносим картинку на фольгированный текстолит (вложение 14, 15). Вытравливаем и получаем платы (вложение 16, 17). Зачищаем краску и облуживаем, плата готова к использованию.

ЗЫ Аналогично изготавливались платы для освещения багажного отсека. Монтируем на плату ЭРИ

и переходим в салон автомобиля...
Миниатюры
Нажмите на изображение для увеличения
Название: 1.jpg
Просмотров: 1017
Размер:	378.2 Кб
ID:	13934   Нажмите на изображение для увеличения
Название: 2.jpg
Просмотров: 988
Размер:	44.3 Кб
ID:	13935   Нажмите на изображение для увеличения
Название: 3.jpg
Просмотров: 940
Размер:	360.6 Кб
ID:	13936   Нажмите на изображение для увеличения
Название: 4.jpg
Просмотров: 956
Размер:	234.9 Кб
ID:	13937   Нажмите на изображение для увеличения
Название: 5.jpg
Просмотров: 942
Размер:	237.6 Кб
ID:	13938

Нажмите на изображение для увеличения
Название: 6.jpg
Просмотров: 970
Размер:	253.1 Кб
ID:	13939   Нажмите на изображение для увеличения
Название: 7.jpg
Просмотров: 930
Размер:	350.1 Кб
ID:	13940   Нажмите на изображение для увеличения
Название: 8.jpg
Просмотров: 906
Размер:	386.1 Кб
ID:	13941   Нажмите на изображение для увеличения
Название: 9.jpg
Просмотров: 910
Размер:	301.2 Кб
ID:	13942   Нажмите на изображение для увеличения
Название: 10.jpg
Просмотров: 919
Размер:	125.0 Кб
ID:	13943

Нажмите на изображение для увеличения
Название: 11.jpg
Просмотров: 933
Размер:	184.4 Кб
ID:	13944   Нажмите на изображение для увеличения
Название: 12.jpg
Просмотров: 932
Размер:	162.1 Кб
ID:	13945   Нажмите на изображение для увеличения
Название: плата.jpg
Просмотров: 3424
Размер:	486.6 Кб
ID:	13946   Нажмите на изображение для увеличения
Название: 2013-08-12-1736.jpg
Просмотров: 922
Размер:	1.11 Мб
ID:	13947   Нажмите на изображение для увеличения
Название: 2013-08-12-1737.jpg
Просмотров: 917
Размер:	884.4 Кб
ID:	13948

Нажмите на изображение для увеличения
Название: 2013-08-13-1738.jpg
Просмотров: 992
Размер:	1.31 Мб
ID:	13949   Нажмите на изображение для увеличения
Название: 2013-08-13-1739.jpg
Просмотров: 995
Размер:	1.11 Мб
ID:	13950   Нажмите на изображение для увеличения
Название: 2013-08-21-1866.jpg
Просмотров: 3461
Размер:	1.47 Мб
ID:	13951   Нажмите на изображение для увеличения
Название: 2013-08-21-1867.jpg
Просмотров: 3470
Размер:	1.52 Мб
ID:	13952
__________________

"С тех пор, как я стал водить машину, я стал осторожнее переходить дорогу."
"Будь внимателен на дорогах. Помни: ты явился на свет без запасных частей."
Skipper-Влад вне форума   Вверх Ответить с цитированием
10 пользователя(ей) сказали cпасибо:
Старый 25.08.2013, 23:18   #195
Skipper-Влад
Супер-модератор
Член клуба

Аватар для Skipper-Влад

Имя: Владислав
Регистрация: 09.12.2012
Адрес: Ульяновск
Авто: Duster Privilege 2.0 4х4
Сообщений: 12,521
Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад
Отправить сообщение для Skipper-Влад с помощью ICQ
По умолчанию Плафон салонного освещения. Часть II

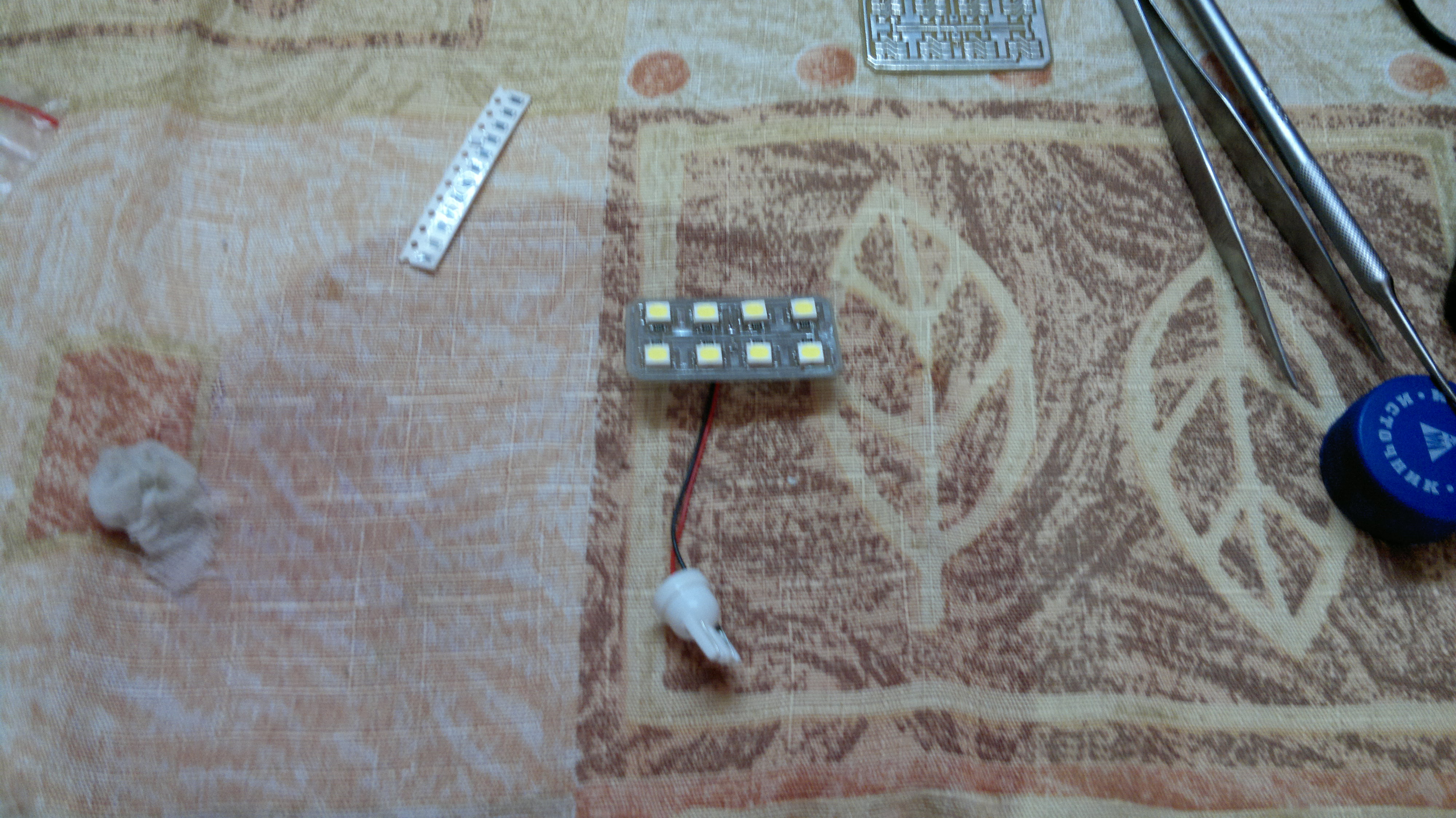

Сняв облицовку плафона салонного освещения меняем лампу накаливания на изготовленную люстру соблюдая полярность (светодиоды полярны, поэтому если люстра не загорелось поворачиваем цоколь на 180 градусов или используем прибор для определения правильной установки).

Так как просто свет мне не интересен и задуман двойной режим работы плафона, т.е при втором положение переключателя (включение освещения при открытии любой двери) яркий свет не нужен мы его убавим подобрав ограничивающий резистор. для этого в разрыв белого провода впаиваем требуемое сопротивление не менее 0,5 Вт (см. вложение 2, 3).
PS. В плафоне имеется постоянные +12V (красный провод), тумблером коммутируется земля или постоянная (3 положение - постоянное горение, черный провод) или сигнал с ЭБУ - белый провод.
Собираем и смотрим:
Во втором положении (включение освещения при открытии любой двери)

В третьем положение - включено всегда

Видео
Миниатюры
Нажмите на изображение для увеличения
Название: 2013-08-21-1868.jpg
Просмотров: 3054
Размер:	1.43 Мб
ID:	13953   Нажмите на изображение для увеличения
Название: 2013-08-21-1869.jpg
Просмотров: 857
Размер:	1.13 Мб
ID:	13954   Нажмите на изображение для увеличения
Название: 2013-08-21-1870.jpg
Просмотров: 868
Размер:	1.05 Мб
ID:	13955   Нажмите на изображение для увеличения
Название: 2013-08-22-1987.jpg
Просмотров: 2916
Размер:	515.2 Кб
ID:	13956   Нажмите на изображение для увеличения
Название: 2013-08-22-1988.jpg
Просмотров: 2933
Размер:	741.1 Кб
ID:	13957

__________________

"С тех пор, как я стал водить машину, я стал осторожнее переходить дорогу."
"Будь внимателен на дорогах. Помни: ты явился на свет без запасных частей."

Последний раз редактировалось Skipper-Влад; 25.08.2013 в 23:36.
Skipper-Влад вне форума   Вверх Ответить с цитированием
12 пользователя(ей) сказали cпасибо:
Старый 26.08.2013, 08:32   #196
Skipper-Влад
Супер-модератор
Член клуба

Аватар для Skipper-Влад

Имя: Владислав
Регистрация: 09.12.2012
Адрес: Ульяновск
Авто: Duster Privilege 2.0 4х4
Сообщений: 12,521
Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад
Отправить сообщение для Skipper-Влад с помощью ICQ
По умолчанию

Цитата:
Сообщение от Skipper-Влад Посмотреть сообщение
Изготовление печатной платы для плафона внутресалоннго освещения.
Аналогично изготавливаются платы для плафона освещения багажника - вложение 1. А так же в процессе изготовления платы для замены штурманской лампы в плафоне освещения салона (вложение 2, 3)
Миниатюры
Нажмите на изображение для увеличения
Название: 15.jpg
Просмотров: 778
Размер:	270.2 Кб
ID:	13959   Нажмите на изображение для увеличения
Название: 13.jpg
Просмотров: 807
Размер:	199.9 Кб
ID:	13960   Нажмите на изображение для увеличения
Название: 14.jpg
Просмотров: 805
Размер:	309.0 Кб
ID:	13961
__________________

"С тех пор, как я стал водить машину, я стал осторожнее переходить дорогу."
"Будь внимателен на дорогах. Помни: ты явился на свет без запасных частей."
Skipper-Влад вне форума   Вверх Ответить с цитированием
5 пользователя(ей) сказали cпасибо:
Старый 26.08.2013, 15:07   #197
Skipper-Влад
Супер-модератор
Член клуба

Аватар для Skipper-Влад

Имя: Владислав
Регистрация: 09.12.2012
Адрес: Ульяновск
Авто: Duster Privilege 2.0 4х4
Сообщений: 12,521
Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад
Отправить сообщение для Skipper-Влад с помощью ICQ
По умолчанию

Вот и моя приборка преобразилась...
Миниатюры
Нажмите на изображение для увеличения
Название: 2013-08-22-1994.jpg
Просмотров: 2734
Размер:	694.5 Кб
ID:	13973
__________________

"С тех пор, как я стал водить машину, я стал осторожнее переходить дорогу."
"Будь внимателен на дорогах. Помни: ты явился на свет без запасных частей."
Skipper-Влад вне форума   Вверх Ответить с цитированием
8 пользователя(ей) сказали cпасибо:
Старый 26.08.2013, 15:41   #198
Skipper-Влад
Супер-модератор
Член клуба

Аватар для Skipper-Влад

Имя: Владислав
Регистрация: 09.12.2012
Адрес: Ульяновск
Авто: Duster Privilege 2.0 4х4
Сообщений: 12,521
Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад
Отправить сообщение для Skipper-Влад с помощью ICQ
По умолчанию Удлинитель поворотников "ЛЕНТЯЙКА".

Периодически каждому доводилось использовать сигнал поворотника (либо правого, либо левого) кратковременно, т.е. без его полного включения. Но в данном случае сигнал однократный если не удерживать подрулевой переключатель в среднем положении. Довелось заполучить устройство позволяющее при однократном нажатии на подрулевой переключатель "моргнуть" поворотником столько раз сколько нам необходимо (программируемая функция). Прибор называется "Комфортные поворотники" - не реклама.

В комплекте имеется все необходимое для установки: контроллер, инструкция, стяжки и разъемы Scotchlok, монтаж занимает 5...10 минут по времени (основное время ушло на снятие и установку кожуха рулевой колонки).
Открутив 2 самореза крепления кожуха рулевой колонки, снимаем кожух

Отвернув два сомореза снимаем подрулевой переключатель (вложение 6, 7). Для удобства монтажа отстыковываем разъем.

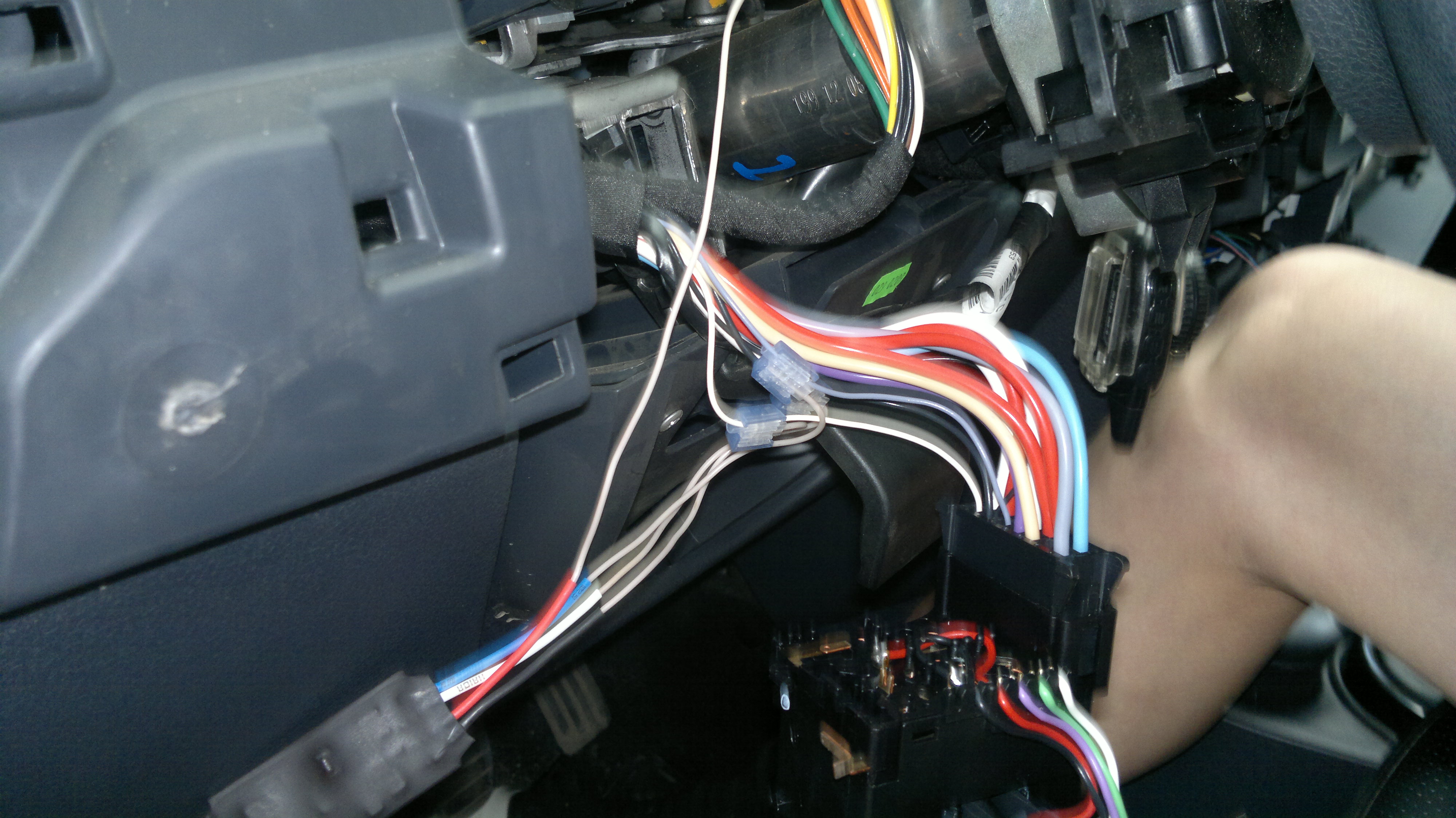

Итак. тонкий белый левый поворотник, тонкий серый - правый, черный - GND.

Питание +12V взял после зажигания на другом подрулевом переключателе (тонкий желтый провод)

С помощью разъемов Scotchlok подключаем, изолируем (на всякий случай), крепим устройство стяжками, программируем устройство по инструкции и собираем кожух.
Миниатюры
Нажмите на изображение для увеличения
Название: 2013-08-21-1855.jpg
Просмотров: 3210
Размер:	1.42 Мб
ID:	13974   Нажмите на изображение для увеличения
Название: 2013-08-21-1856.jpg
Просмотров: 879
Размер:	1.38 Мб
ID:	13975   Нажмите на изображение для увеличения
Название: 2013-08-10-1637.jpg
Просмотров: 3075
Размер:	340.1 Кб
ID:	13976   Нажмите на изображение для увеличения
Название: 2013-08-10-1638.jpg
Просмотров: 878
Размер:	636.8 Кб
ID:	13977   Нажмите на изображение для увеличения
Название: 2013-08-10-1639.jpg
Просмотров: 865
Размер:	331.7 Кб
ID:	13978

Нажмите на изображение для увеличения
Название: 2013-08-21-1858.jpg
Просмотров: 884
Размер:	1.13 Мб
ID:	13979   Нажмите на изображение для увеличения
Название: 2013-08-21-1859.jpg
Просмотров: 964
Размер:	1.11 Мб
ID:	13980   Нажмите на изображение для увеличения
Название: 2013-08-21-1860.jpg
Просмотров: 3078
Размер:	1.03 Мб
ID:	13981   Нажмите на изображение для увеличения
Название: 2013-08-21-1861.jpg
Просмотров: 2987
Размер:	974.6 Кб
ID:	13982   Нажмите на изображение для увеличения
Название: 2013-08-21-1862.jpg
Просмотров: 1442
Размер:	1.09 Мб
ID:	13983

Нажмите на изображение для увеличения
Название: 2013-08-21-1863.jpg
Просмотров: 965
Размер:	1.14 Мб
ID:	13984
__________________

"С тех пор, как я стал водить машину, я стал осторожнее переходить дорогу."
"Будь внимателен на дорогах. Помни: ты явился на свет без запасных частей."
Skipper-Влад вне форума   Вверх Ответить с цитированием
10 пользователя(ей) сказали cпасибо:
Старый 26.08.2013, 16:52   #199
Skipper-Влад
Супер-модератор
Член клуба

Аватар для Skipper-Влад

Имя: Владислав
Регистрация: 09.12.2012
Адрес: Ульяновск
Авто: Duster Privilege 2.0 4х4
Сообщений: 12,521
Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад
Отправить сообщение для Skipper-Влад с помощью ICQ
По умолчанию Кожух рулевой колонки (нижний).

Как бывший владелец автомобилем Renault Logan помню о проблеме с втулками крепления кожуха рулевой колонки. Решил не дожидаться когда лопнут втулки и пользуясь случаем укрепил их пластиковыми стяжками.
Миниатюры
Нажмите на изображение для увеличения
Название: 2013-08-22-1911.jpg
Просмотров: 950
Размер:	1.41 Мб
ID:	13986   Нажмите на изображение для увеличения
Название: 2013-08-22-1912.jpg
Просмотров: 974
Размер:	1.40 Мб
ID:	13987   Нажмите на изображение для увеличения
Название: 2013-08-22-1913.jpg
Просмотров: 962
Размер:	1.45 Мб
ID:	13988
__________________

"С тех пор, как я стал водить машину, я стал осторожнее переходить дорогу."
"Будь внимателен на дорогах. Помни: ты явился на свет без запасных частей."
Skipper-Влад вне форума   Вверх Ответить с цитированием
11 пользователя(ей) сказали cпасибо:
Старый 26.08.2013, 17:40   #200
Skipper-Влад
Супер-модератор
Член клуба

Аватар для Skipper-Влад

Имя: Владислав
Регистрация: 09.12.2012
Адрес: Ульяновск
Авто: Duster Privilege 2.0 4х4
Сообщений: 12,521
Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад Skipper-Влад
Отправить сообщение для Skipper-Влад с помощью ICQ
По умолчанию Прикуриватель с подсветкой.

В свое время был приобретен прикуриватель с подсветкой у нашего партнера Интернет-магазина Logan-City.
Замена штатного прикуривателя на прикуриватель с подсветкой изменений в штатную электропроводку не требует, проводок от габаритов в разъеме уже имеется (голубой провод).

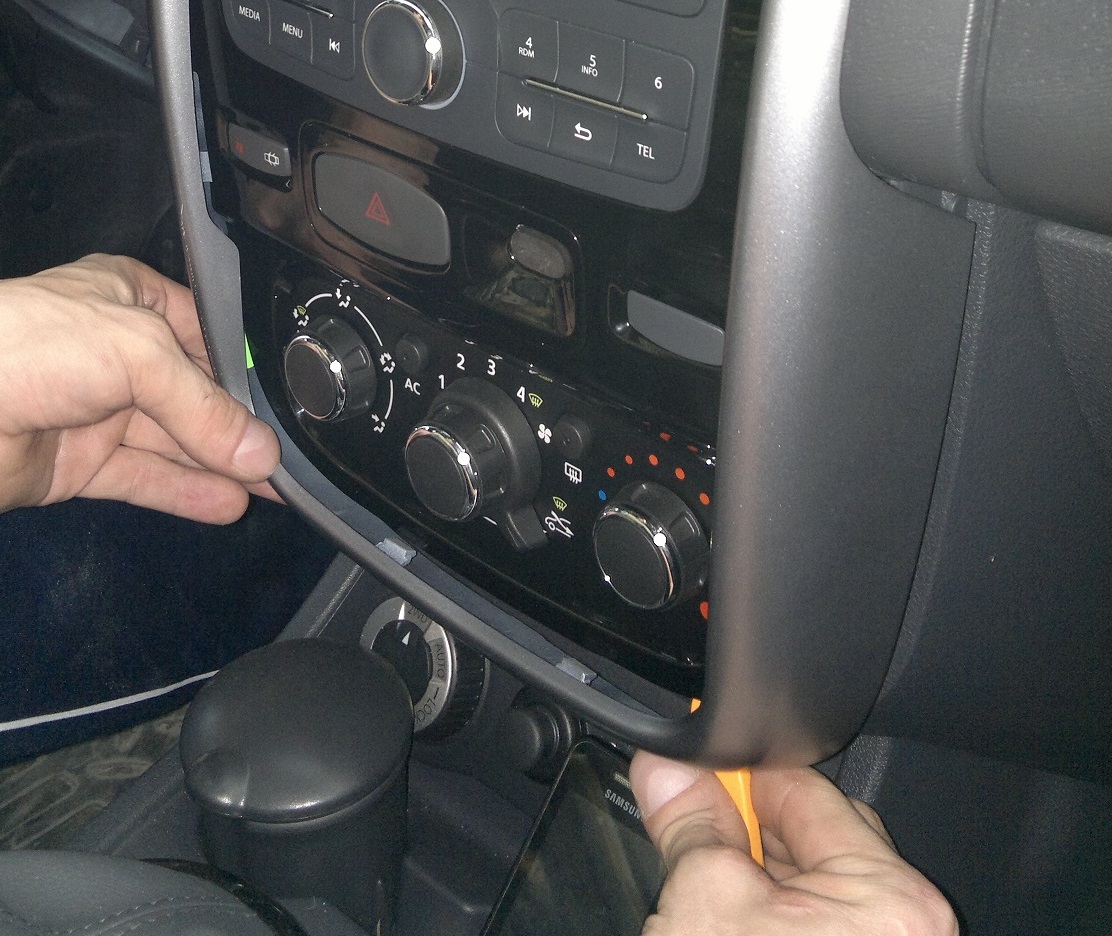

Снимаем накладку (крепится на нескольких защелках), разъединяем разъем прикуривателя и шайбы управления электроприводом задних колес (если установлены кнопки ЕСП и парктроника, отключаем и их).
Вынимаем штатный прикуриватель, для этого сначала извлекаем металлическую внутреннюю часть затем пластиковое кольцо.

Если нас устраивает купленный синий подсвет прикуривателя оставляем так как есть, если нет, то меняем лампочку...

В данном прикуривателе меня больше всего привлекло бесцветное (прозрачное) кольцо, т.е. подсветку можно сделать любую. Решил сделать красной, вместо лампочки установил светодиод (был под рукой).
Собираем в обратной последовательности (патрон с лампочкой устанавливается в последнюю очередь)
В результате
Миниатюры
Нажмите на изображение для увеличения
Название: 2013-08-22-1900.jpg
Просмотров: 4837
Размер:	1.03 Мб
ID:	13991   Нажмите на изображение для увеличения
Название: 2013-08-22-1902.jpg
Просмотров: 1048
Размер:	1.24 Мб
ID:	13992   Нажмите на изображение для увеличения
Название: 2013-08-22-1901.jpg
Просмотров: 1036
Размер:	1.34 Мб
ID:	13993   Нажмите на изображение для увеличения
Название: 2013-08-22-1903.jpg
Просмотров: 4102
Размер:	1.39 Мб
ID:	13994   Нажмите на изображение для увеличения
Название: 2013-08-22-1904.jpg
Просмотров: 1049
Размер:	1.69 Мб
ID:	13995

Нажмите на изображение для увеличения
Название: 2013-08-22-1905.jpg
Просмотров: 1053
Размер:	1.54 Мб
ID:	13996   Нажмите на изображение для увеличения
Название: 2013-08-22-1906.jpg
Просмотров: 3919
Размер:	1.86 Мб
ID:	13997   Нажмите на изображение для увеличения
Название: 2013-08-22-1907.jpg
Просмотров: 1069
Размер:	1.24 Мб
ID:	13998   Нажмите на изображение для увеличения
Название: 2013-08-22-1958.jpg
Просмотров: 1115
Размер:	791.2 Кб
ID:	13999   Нажмите на изображение для увеличения
Название: 2013-08-22-1992.jpg
Просмотров: 3692
Размер:	418.2 Кб
ID:	14000

__________________

"С тех пор, как я стал водить машину, я стал осторожнее переходить дорогу."
"Будь внимателен на дорогах. Помни: ты явился на свет без запасных частей."
Skipper-Влад вне форума   Вверх Ответить с цитированием
Ответ

Опции темы Поиск в этой теме
Поиск в этой теме:

Расширенный поиск
Опции просмотра

Ваши права в разделе
Вы не можете создавать новые темы
Вы не можете отвечать в темах
Вы не можете прикреплять вложения
Вы не можете редактировать свои сообщения

BB коды Вкл.
Смайлы Вкл.
[IMG] код Вкл.
HTML код Выкл.

Быстрый переход


Текущее время: 18:02. Часовой пояс GMT +3.
Powered by vBulletin® Version 3.8.7
Copyright ©2000 - 2024, vBulletin Solutions, Inc. Перевод: zCarot
vB.Sponsors

Яндекс.Метрика
