Skipper-Влад / Privilege 2.0 4x4 / Чёрная жемчужина

[Skipper-Влад]

1. Начало пьесы (как все начиналось)
2. Уплотнитель под капот
3. Сетка на решетку воздухозаборника
4. Крепление регистрационного номера (рамок)
5. Инструкция по регистрации и покупкам на aliexpress
6. Облагораживание органайзера в багажнике
7. Наклеиваем символику (наклейки)
8. Штатная 4WD на Китайскую 4х4
9. Дворники (щетки стеклоочистителя)
11. Видеорегистратор Carcam F2000
11. Установка фаркопа Трейлер (без электрики)
12. Окраска барабанов
13. Веерные форсунки и обратные клапана
14. Сетка на решетку (защита радиатора)
15. Заглушка на ступицы
16. Панорамное зеркало заднего вида
17. Противоскользящий коврик
18. 10000 - полет нормальный!
19. Шторки на передние боковые стекла
20. Тестовый режим приборной панели
21. Кожух рулевой колонки (нижний).
22. Пистон/заглушка крепления переднего подкрылка.
23. Бесшумные фиксаторы замка
24. Текстильные вкладыши для перчаточного ящика.
25. Внутренние хромированные ручки открывания дверей.
26. Обзор видерегистратора CarCam F2000L
27. Проблема с плохим запуском при около нулевых температурах на моем авто решена.
28. Фильтр-сетка на входное отверстие воздухозаборника.
29. Замер температуры при включении кондиционера
30. Уплотнитель стекол наружный (нового образца)
31. Простые правила вождения вне дорог
32. Простые приёмы эвакуации автомобиля
33. Карты Ген.Штаба
34. Подготовка войскового разведчика
35. Оклейка стоек пленкой
36. Тросы динамические, корозащитные, буксировочные и такелаж...
37. Бесшумные замки (замена втулок фиксатора замков дверей)
38. Замена передних тормозных колодок (Duster 2.0)
39. Навигационная программа Locus Pro 3.0.2. Азимут
40. Locus Pro. Точки

Кондиционер

1. Освежитель системы кондиционирования
2. Пенный очиститель

Изделия из кожи

1. Кожаная оплетка на рулевое колесо
2. Чехлы на сидения из эко-кожи
3. Замена ручки КПП (кожаная ручка КПП)
4. Кожаная накладка на ручку стояночного тормоза
5. Кожа на рукоятку КПП от Кожа-Рулит
6. Утяжка чехлов.

Освещение, пересвет и электрика

1. Освещение багажного отсека
2. Дополнительный плафон освещения багажника
3. Розетка 12В в багажник (питание постоянное)
4. Пересвет панели приборов - часть I, часть II
5. Плафон салонного освещения. Часть I, Часть II
6. Удлинитель поворотников "ЛЕНТЯЙКА"
7. Прикуриватель с подсветкой.
8. Подсветка замка зажигания.
9. Дополнительный плафон освещения заднего ряда пассажиров.
10. Плафон салонного освещения. Штурманская лампа.
11. Пересвет блока управления полным приводом ("шайба").
12. Пересвет кнопок блока управления стеклоподъемниками.
13. Штатный микрофон к INTRO.
14. Самостоятельное изготовление печатных плат.
15. Самостоятельная установка круиз-контроля с педаль-бустером DRIVENGE.
16. Пересвет штатной магнитолы Renault Duster.
17. Подсветка кнопки управления ЦЗ (центральный замок)
18. Пересвет магнитолы INTRO CHR-1414
19. Пересвет блока управления климатической установкой
20. Акустика. Штатные динамики (колонки) - замена
21. Прячем провод от регистратора и подключаем к зажиганию
22. Пересвет блока управления климатом УАЗ Патриот
23. Замена лампы ближнего света
24. Светодиодный модуль + блинкователь в дополнительный стоп-сигнал
25. Замена ламп накаливания на светодиодный модуль в плафонах освещения заднего госномера
26. замена ламп в ВАЗовских плафонах 2170-3714028 на светодиоды
27. Переделываем Китайские лампочки...
28. Пересвет панели приборов ШНИВы + "плавный розжиг"
29. Пересвет блока управления климатической установки + кнопки на ШНиве

Защита от ПАТРИОТ

1. Устанавливаем защиту редуктора и бензобака от ПАТРИОТ

Изделия из ABS пластика

1. Накладка на порог багажника для защиты ЛКП от КАРТ
2. Спойлер от КАРТ
3. Накладки на ковролин от Карт
4. Декоративная крышка двигателя
5. Дефлектор капота от www.prodeflektor.ru
6. Щитки аэродинамические ДАСТЕР-ГАРД
7. Защита фар от prodeflektor

Ковры в салон

1. Rezkon
2. tentauto

Диски, шины и все с ними связанное

1. Диски и шины
2. Ремонт шин самостоятельно.
3. Шиномонтаж на месте

Приложения по учету расходов на авто

1. Авто-Менеджер – программа для автовладельцев
2. Automobilist - Приложение для Windows Phone по учету расходов на авто

Плановое ТО

1. ТО-1 (1 год эксплуатации и 12287 км пробега)
2. ТО-2 (2 года эксплуатации и 26157 км пробега)
3. ТО-3 (3 года эксплуатации и 40229 км пробега)

[dg972]

По обогреву.
EH1 (40-контактный разъем) ДЕРЖАТЕЛЬ МОДУЛЯ ЧЕРНОГО ЦВЕТА
МОДУЛЬ ЗЕЛЕНОГО ЦВЕТА
B31 - Управление "-" реле обогрева заднего стекла.

У тебя такая штука есть? Страница 4-12.

А ты чего замутить хочешь? Если не секрет? Зачем тебе минус при закрытых замках?

[Skipper-Влад]

Сообщение от dg972

У тебя такая штука есть? Страница 4-12.

теперь есть

[Skipper-Влад]

Почти завершил предварительный этап по блоку управления климатической установкой, осталось немного...

[dg972]

И всё же, Влад, зачем тебе минус при закрытых замках?

[madmaxxx73]

Сообщение от Skipper-Влад

После установки заметил не большой недочет. С внутренней стороны спойлер плотно не поджимается к крышке почему не знаю...

с обоих сторон видны зазоры, примерно 0,7...1 мм, длиной 5...6 см от кромки стекла пятой двери. Это так только у меня?

У меня была та же проблема - залил приложенным к спойлеру герметиком, пока не парюсь

[Skipper-Влад]

Сообщение от dg972

И всё же, Влад, зачем тебе минус при закрытых замках?

Сейчас уже запамятовал, нужно вскрывать кнопку чтобы вспомнить "+" нужен или "0". Хочу реализовать функцию подсветки кнопки центрального замка (на данном этапе засветил оба символа: открытие и закрытие, от габаритов), а точнее символ "красный замок" только при закрытом центральном замке.

[Skipper-Влад]

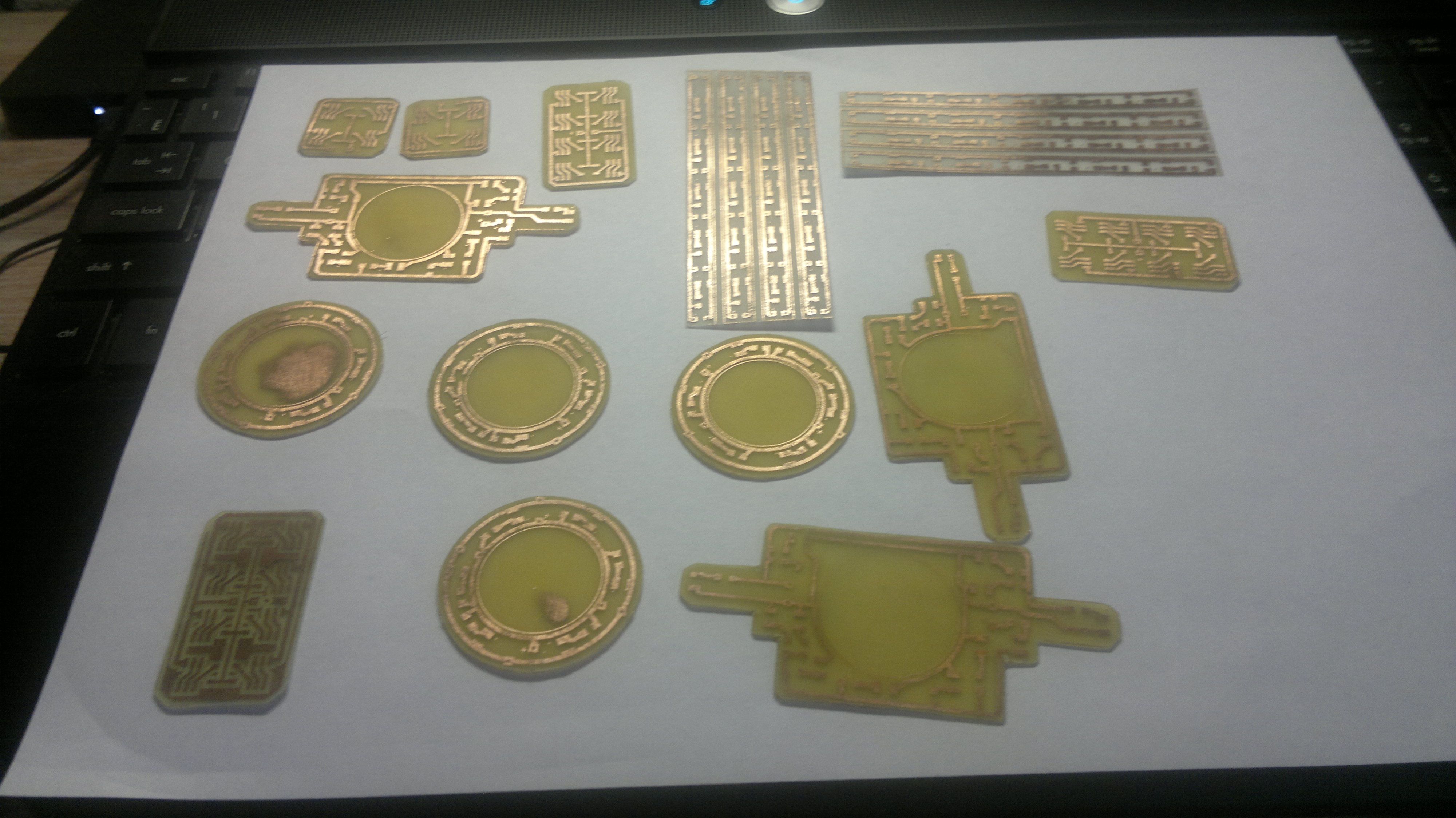

Для пересвета и изготовления люстр плафонов освещения самостоятельно изготавливал печатные платы:
1. Разрабатываем плату (я делал в Sprint-Layout, кому в чем удобно). Пример создания макросов элементов и обрисовка в Sprint-Layout печатных проводников описывал в сообщении Плафон салонного освещения. Часть I
2. Сохраняем в необходимом для нас формате (я использовал *.bmp Ч/Б и разрешением 1200)
. Файл готов.
3. Пробовал печатать на мелованной бумаге и термочувствительной для факсимильных аппаратов, но наилучший результат получил при использовании подложки от самоклеющейся бумаги "ORACAL" - вложение 2.
Печатаем нашу картинку (имеется поправка, перед печатью лучше отзеркалить изображение - это можно сделать в большинстве программ работающих с изображениями или в том же Sprint-Layout) на гладкую сторону подложки на лазерном принтере (при печати задаем максимальную контрастность и насыщенность - "льем" краску не жалея). Полученные картинки зрительно анализируем на предмет дефектов печати и при необходимости перепечатываем.

4. Подготавливаем фольгированный текстолит (я использую односторонний, так как платы не сложные и заморачиваться с совмещением переходных отверстий двух сторон не хочется). Для люстр и плоских плат использовал толщиной 0,5 мм, для плат которые требуется изгибать использую 0,2 мм. Фольгированный текстолит требуемого размера тщательно зачищаем наждачной бумагой, обезжириваем - вложение 4.
5. Приступаем к переносу изображения. Накладываем подложку с распечатанным изображением на фольгированную основу текстолита (подгибаем края бумаги за край текстолита, для того чтобы в самый момент бумага не съехала и не исказило изображение). Сделанный бутерброд хорошо проглаживаем утюгом (утюг желательно предварительно нагреть) - вложение 5.
6. Даем бутерброду остыть после проглаживания и аккуратно отделяем подложку от текстолита. В результате краска нанесенная на бумагу перенесется на медную фольгу текстолита (так как на фото фольгированный текстолит толщиной 0,2, то он от температуры немного скрутился, выпрямляется он на раз, два)

7. Осматриваем наши платы на качество переноса изображения, при необходимости подправляем маркером (я нарезал платки по отдельности, так как использовал емкость для травления небольших размеров)

8. Готовим раствор для травления:
- принято готовить исходя из пропорции 1/3 (1часть железа на 3части воды)
- раствор следует готовить в термостойкой неметаллической емкости, в которую наливается вода с температурой 50-70оС (проверить очень просто, тактильно, если руку в воде держать не можете значит ее Т>70оС). Предпочтительней использовать кипяченую воду, на крайний случай пойдет и горячая из под крана. Вообще по уму нужно использовать дистиллированную, но на практике ни кто этим не заморачивается так как разницы по большому счету нет.
- хлорное железо необходимо высыпать в воду (не наоборот!!!). Добавлять его следует малыми порциями, по пол чайной ложки за раз (помним что металлические предметы при работе с хлорным железом не используем, а то ложку закосячите потом жена заругает ), непрерывно помешивая раствор. При растворении каждой порции вода будет нагреваться, достаточно бурная реакция (осторожней все бурлит и шипит!).
- при растворении будут над поверхностью воды выделяться пары, крайне не рекомендуется их вдыхать!!! На растворение придется затратить минут 20 (тут все зависит от объемов), зато железо растворится полностью и не осядет на дно черной коркой, также не произойдет вскипания раствора, расплавления тары, у вас не лопнет
3х банка и линолеум на кухне менять не придется . Так что торопиться не надо, быстро только ....
- после чего необходимо дать отстояться раствору минут через 20 в нем начнет оседать гидроксид железа(ржавчина), который всегда содержится в порошке хлорного железа и который препятствует травлению. Лучше дать раствору отстояться ночь, на дно емкости осядет всякий мусор которого в хлорном железе бывает немало. После чего нужно профильтровать раствор в чистую тару в которой он собственно потом и будет храниться, раствор можно запросто хранить в пластиковой бутылке(хлорное железо в виде раствора может храниться сколь угодно долго).
9. Наливаем раствор в пластиковую емкость (раствор подогреваем в водяной бане - емкость с раствором ставим в другую металлическую емкость с водой и на плиту) и приступаем к травлению. После травления зачищаем краску наждачной бумагой обрезаем излишки текстолита и получаем печатные платы.

10. Далее будет процесс сверления отверстий и облудка печатных проводников и контактных площадок.
11. Облудить можно простым и доступным способом:
- берём металлическую ёмкость, желательно с плоским дном, наливаем в неё немного воды, добавляем примерно половин или чайную ложку лимонной кислоты, ставим ёмкость на средний огонь и ждём закипания воды. Для ускорения процесса можно брать сразу кипяток.
- после закипания воды, когда сплав расплавится – опускаем в жидкость плату. Для начала можно её опустить проводниками вверх, чтобы медь лучше прореагировала с кислотой. Я же сразу опускал плату проводниками вниз. Также в любом случае нужно дать плате прогреться.
- немного пошаркать так платой по дну, немного постучать по ней и можно переворачивать, чтобы убрать излишки сплава.
- чтобы более равномерно распределить сплав розе по плате и убрать его излишки применяется палочка с ватным тампоном на конце или кисть. Тампоном нужно несколько раз провести по дорожкам, как кисточкой, но с небольшим нажимом. Очень удобно так обрабатывать плату, если к ней будет привязана нитка, так и извлекать легче и при операциях не понадобиться вторая палочка.

[Aargh68]

Однако, Влад, я начинаю понимать, почему индийским товарищам приходиться обходиться без тебя! На месте твоего шефа я бы тоже их "послал"!!!

[Skipper-Влад]

В одной из плат допустил ошибку (забыл провести одну связь). Легко исправил установив перемычку...

[dg972]

Skipper-Влад, про подсветку карманов дверей не думал?

[Skipper-Влад]

Сообщение от dg972

про подсветку карманов дверей не думал?

нет, ИМХО не к чему...

[madmaxxx73]

Сообщение от Skipper-Влад

Начитавшись форумов, решил заменить штатную 4WD на Китайскую 4х4...

А я приклеил 4WD от Хундай ix35, вот

[madmaxxx73]

Сообщение от dg972

Да, Q2 гомно полное

Вы не тот Q2 покупаете (CARCAM - это подделка), нужно брать KAPKAM Q2 от Питерской фирмы KAPKAM:
http://carcam.ru/carcamq2.html
А сайт у них действительно пишется CARCAM.
Кстати, доставка после проплаты на карточку - следующий день автобусом из Чебоксар.
А еще у настоящего КАРКАМа есть встроенный видеоредактор и возможность записи флэшки "для протокола", т.е. встроенная память на 3 минуты, у остальных фирм этого нет

Sorry за флуд

[Skipper-Влад]

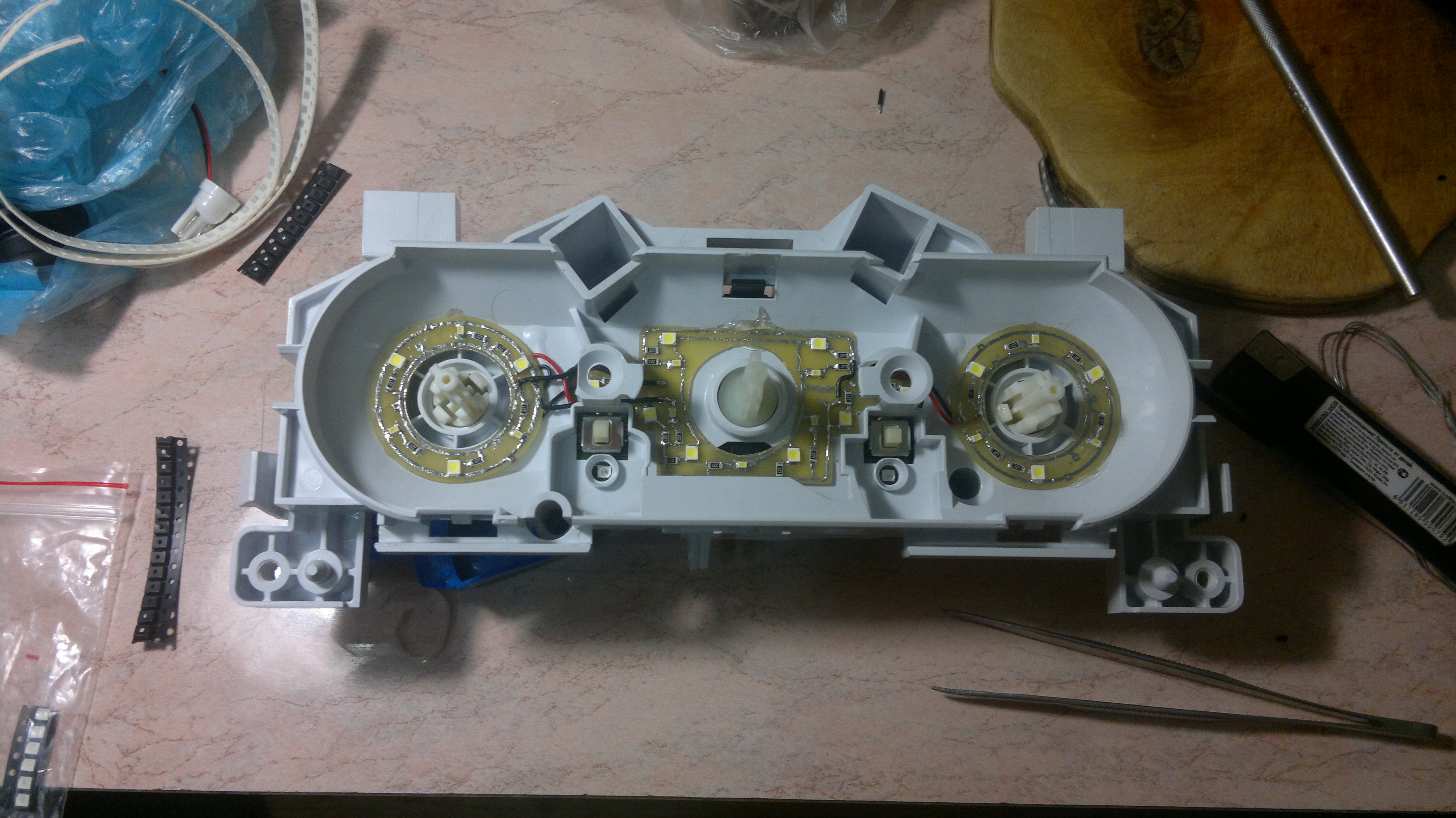

С блоком управления климатической установкой для себя определился, знаю где и что расковырять... Часть символов не подсвечивается (требуется вырезать элементы из основания...) Символы направления воздушным потоком требуется переделать в белый...
Данный образец возвращаю в штатное состояние до принятия решения хозяином...

[Valera]

по хорошему-там надо 2 перегородки сломать, либо ставить светодиоды на ножках...
недавно делал
на штатном скине.

жёлтый корпус-светофильтр ручек "выдувает" весь синий светофильтр на скине.

[Skipper-Влад]

Valera, У меня имеется идея по ручкам, но со временем туго...
Если в сентябре еще недельку отпуска дадут, попробую сделать...
Валера имеется вопрос по поляризационной пленке (той которая стоит в ЖК реношек).
Что будет если пленку повернуть обратной стороной?

[dg972]

Я вместо ламп хочу светики поставить, а с таким цоколем нет.

[Skipper-Влад]

Сообщение от dg972

Я вместо ламп хочу светики поставить, а с таким цоколем нет.

Дима, а такой вариант

ЗЫ переделал печку, отчет после установки в авто

[dg972]

Сообщение от Skipper-Влад

Дима, а такой вариант

Я не потяну физически... )))

[Sonar]

Влад, а можно у вас такие платки в плафон заказать? руки растут из нужного места и образование радиотехническое но категорически не хватает времени + ребенок маленький.
