[Skipper-Влад]

Sonar, Вы откуда будете?

[Skipper-Влад]

Могу в Москву отправить несколько плат, но без светодиодов...
Отправлю с футболками...

[Valera]

отправь плиз и для меня комплектик.

[Skipper-Влад]

Сообщение от Valera

отправь плиз и для меня комплектик.

Валера, тебе комплект для плафона освещения салона и одну для плафона освещения багажника?
Смогу отправить только голые платы, с комплетующими напряг, сам заказываю на митенском...
ЗЫ Проясни про автозапирание (у тебя в подписи)...

[Skipper-Влад]

Сообщение от Skipper-Влад

Сейчас уже запамятовал, нужно вскрывать кнопку чтобы вспомнить "+" нужен или "0". Хочу реализовать функцию подсветки кнопки центрального замка (на данном этапе засветил оба символа: открытие и закрытие, от габаритов), а точнее символ "красный замок" только при закрытом центральном замке.

Итак, очередной раз разобрав кнопку управления центральным замком выяснил:
- общий на разъеме имеется (оба светодиода посажены катодом на один общий "-");
- светодиод подсветки "открытый центральный замок" анодом подключен к габаритам;
- на установленный светодиод подсветки "закрытый центральный замок" (красный символ) на анод требуется подать "+" (контакт В3 разъема кнопки).
Вопрос откуда провести проводок до этого контакта, точнее где появляется "+" при закрытом центральном замке?
Valera, Валера, если ты разбирался с программированием функции закрытия центрального замка подскажи где взять "+"?

[Sonar]

Сообщение от Skipper-Влад

Могу в Москву отправить несколько плат, но без светодиодов...
Отправлю с футболками...

да, отправьте плиз для штурманского светильника (3-х лампового, как у вас) и для такого же (от Мегана вроде?), тоже буду ставить для задних пассажиров, могу передать Валере (там вопрос по пересвету с ним решим заодно), забрать могу у BrownBear'а или могу адрес дать для пересылки в личку.
Спасибо.

[Skipper-Влад]

Сообщение от Sonar

отправьте плиз для штурманского светильника (3-х лампового, как у вас)

у меня двухламповый...

[Valera]

Влад, сори что не пишу ответы сюда-горячая пора сборов для командировки. Я в асе практически всегда.
с пленкой я советовал бы тебе не заморачиваться, но если хочешь, может получиться неинвртированная панелька. Отличная правда от оригинала(в оригинале там 6 подсветок(у вас 4-не хватать будет)
по платам-собрать я смогу и сам, как мы с тобой и говорили, спринт я не знаю. А руками городить мне стыдно за результат, мне проще заказать готовые под распайку.
По плюсу при автозапирании-в логане ц.з управляется плюсом(чем в дастере??) я даже попробовать с утра не смогу-не на ком, да и в глуши буду пару недель. коричневая колодка блока UCH контакт А6-на него должен приходить сигнал с датчика скорости (например приборка черная колодка 22 контакт, но там вроде импульсный сигнал).
платки подсветки печки и плафона заднего освещение(перч.ящика) хотел бы.
в подписи у меня-кол-во сделанных активаций на различных дастерах.

[Skipper-Влад]

Сообщение от Valera

платки подсветки печки и плафона заднего освещение(перч.ящика) хотел бы.

Ок, попробуем помочь (1 платку для печки нужно малость переделать)...

[Skipper-Влад]

Сообщение от Valera

спринт я не знаю. А руками городить мне стыдно за результат

Переодически могу помогать обрисовать и выслать тебе файлы, а дальше распечатать и вытравить уже наверно сможешь?

Сообщение от Valera

с пленкой я советовал бы тебе не заморачиваться, но если хочешь, может получиться неинвртированная панелька.

Делаю вывод, от синего экрана не избавится (белые символы на черном фоне), если только не менять спектр целиком, например зеленый...

[Skipper-Влад]

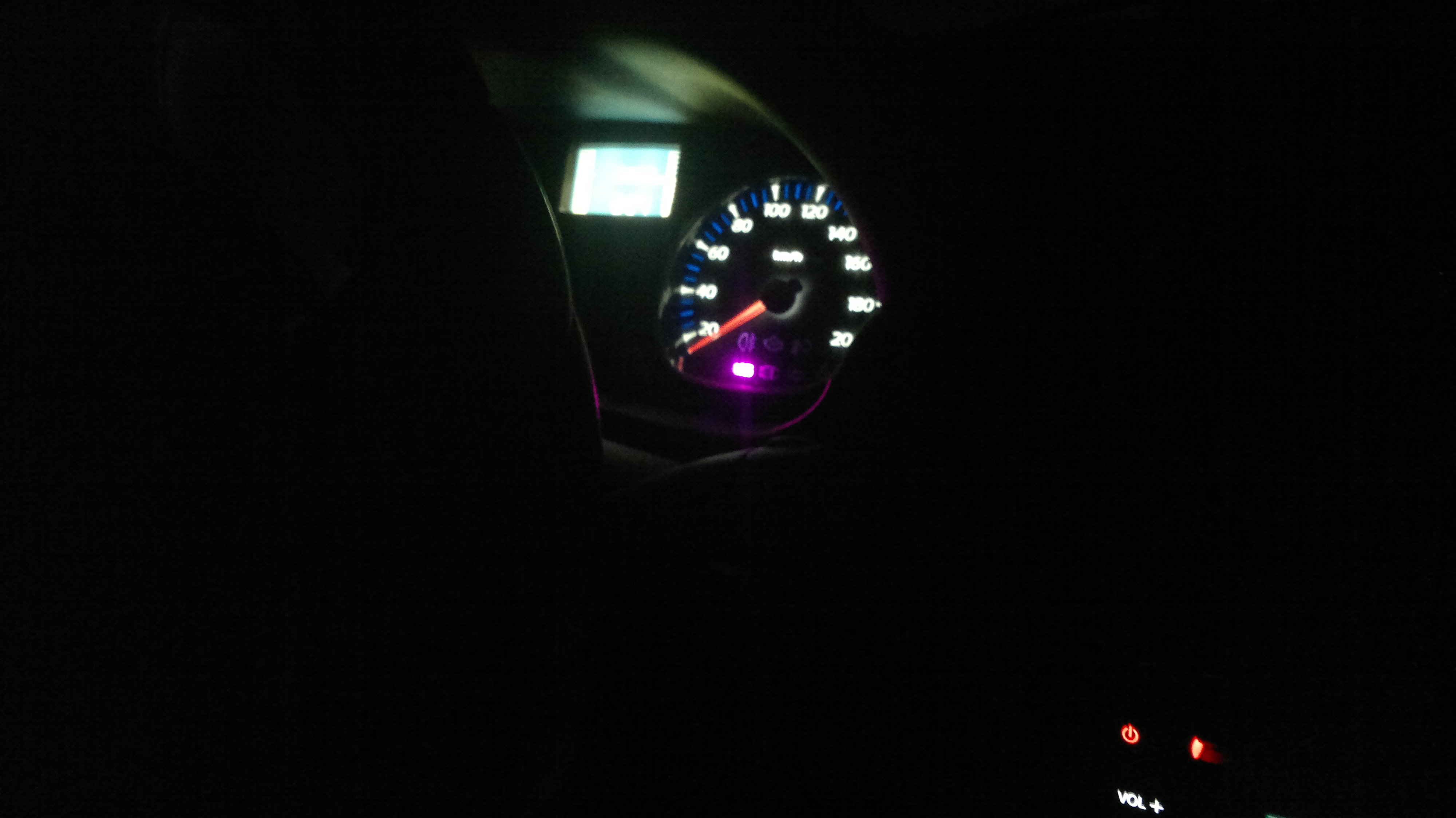

Авто Саши Sapsan, подробности позже
Фото не очень (мобильник)

так светит лампа салонного освещения

ЗЫ крутилки управления климатической установкой требуется переделать, зеленый все перекрывает...

[Sapsan]

Влад. Вживую очень хорошо смотрится.

[Sonar]

Сообщение от Skipper-Влад

у меня двухламповый...

Ну значит двухламповый я себе просто хотел поменять на 3х ламповый (ваша правая платка разве симметрично на левую часть не встанет второй?) И такой же 3х ламповый хотел поставить светильник для задних пассажиров)

[Skipper-Влад]

Сообщение от Sonar

ваша правая платка разве симметрично на левую часть не встанет второй?

Встанет, плафон на три лампы симметричный.

[dg972]

Skipper-Влад, ну, дады и мне вышли плиз: три платы в правую часть плафона и одну для печки.

[Skipper-Влад]

Сообщение от dg972

и одну для печки.

В печку идут минимум три + три на крутилки (последние нужно доделать и проверить)

[dg972]

Не правильно выразился: один комплект на печку. )))

[Skipper-Влад]

Дима, на печку комплект (вместе с крутилками) будет готов только когда Саша (Sapsan) будет в командировке. Уезжает он 15 сентября...
ЗЫ Вероятно с ним передам футболки, кепки и платки для плафонов...

[dg972]

Сообщение от Skipper-Влад

Уезжает он 15 сентября...

Подождем, не проблема.

[Skipper-Влад]

Получили с Сашей (Sapsan) круиз-контроль с педаль-бустером ф.DRIVENGE, Андрею (Zap) спасибо за девайс и Игорю (Бурый медведь (Bear)) за доставку...
Вчера на Сашин авто установили и частично опробовали...
Для установки потребовалось: ключ рожковый на 10, китайский инструмент для снятия клипс и пистонов, ключ торкс на 15, паяльник, немного флюса и олова, кусачки, нож для снятия и зачистки изоляции (можно использовать разъемы Scotchlok, на будущее наверно приобрету 10 пусть лежат на всякий случай). Все остальное имеется в комплекте с девайсом

Приступаем к установке девайса:
Для удобства снимаем панель приборов (подробнее про снятие кожуха рулевой колонки и снятия самой панели приборов описано выше Пересвет панели приборов - часть I).
Снимаем нижнюю "защиту" педального узла сняв 5 пистонов.

Отстыковываем разъем с педали управления дроссельной заслонкой (педаль "газа") аккуратно нажав на фиксаторы по торцам разъема

Подключаем переходной жгут (между педалью акселератора и разъемом штатного жгута). Жгут в пластиковой гофре (именно такой имеется в наших комплектах) выводим в район панели приборов.

Подключаем девайс согласно прилагаемой в комплекте схемой

Стыкуем жгут проводов из комплекта к девайсу (предварительно обматываем жгут изолентой из комплекта по всей длине оставляя свободными концы, примерно 10...20 см для подключения)...

Приступаем к подключению. Для удобства отстыковываем разъем педали тормоза нажав на фиксатор разъема посередине...

Для подключения, протаскиваем штатный жгут в зону приборной панели (так удобнее, желающие могут заняться акробатикой и не снимать панель приборов)

Защищаем изоляцию зеленого провода (1 контакт) и подключаем коричневый провод жгута девайса, опаиваем и изолируем.

Возвращаем разъем из зоны установки приборной панели к его родному месту прибывания и подключаем к педали тормоза.
Аналогичным образом отключаем разъем с педали сцепления, подключаем зеленый провод жгута девайса к зеленому проводу жгута сцепления (2 контакт на разъеме). Подключаем разъем в штатное место.

С педалями окончили, приступаем к подключению девайса (желтый провод жгута) к сигналу датчика скорости (контакт А6 коричневой колодки разъема коммутационного блока салона).
Коммутационный блок салона расположен с левой стороны водителя, в районе "левой коленки"

Отстыковываем колодку разъема нажав на фиксатор и опустив фиксирующую скобу (см. фото) извлекаем колодку.

Аккуратно нажав на фиксатор извлекаем из колодки коричневый разъем (так ИМХО удобнее монтировать). Подключаем желтый провод жгута девайса к белому проводу (6-й контакт коричневой колодки коммутационного блока салона), опаиваем, изолируем и подключаем на свое место.

Переходим к подключению питания. Питание решено было взять под панелью приборов. Землю (черный провод жгута девайса) подключил тут же под панелью приборов. Зачистил провод, примерно, на 3 см, скрутил колечком вокруг мощной отвертки, опаял. Открутил гайку ключом на 10 накинул полученную петельку и завернул гайку.

+12 В взял после замка зажигания. Подключался к жгуту идущему на правый подрулевой переключатель (управления омывателем и дворниками). Подключил красный провод жгута девайса к желтому проводу разъема правого переключателя, опаял, за изолировал.


Переходим к установке индикатора режимов (светодиод). Решил установить в панель приборов с индикацией символа GAS, в штатном режиме данный индикатор не используется и не активирован.
Так как панель у нас уже снята, осталось только вставить светодиод. Как разобрать панель подробно описано в теме Пересвет панели приборов - часть I. для того чтобы не пережать жгут идущий от индикатора режимов к блоку управления круиз-контролем сделал небольшой паз в панели (между белым основание и печатной платой панели приборов).

На концы жгута индикатора и жгута пульта управления одеваем колодки соблюдая порядок по инструкции (в книжке стр.13, 14). Подключаем к блоку управления круиз-контролем

Ориентировочно прикидываем где будет располагаться пульт управления круиз-контролем. Лишний провод и жгуты складываем и крепим (вместе с блоком управления круиз-контролем) в удобном месте пластиковыми стяжками из комплекта.

Устанавливаем и подключаем панель приборов (без панели включать зажигание не рекомендуется, могут появится глюки приборки и ошибки - со временем правда проходит, но "...береженого, бог..."). Собираем все обратно, накладки, кожухи и т.п.
Крепим пульт управления в намеченном месте и пользуемся в ожидании ручки управления круиз-контролем.
