dg972 · 11.08.2014, 23:17

В этой теме пишем о неординарных решениях каких-либо проблем, касающихся электрики в Дастере и не только.

Предохранители и реле
СВЕТОВЫЕ ИНДИКАТОРЫ ПРИБОРНОЙ ПАНЕЛИ
Лампы ( фары , противотуманки, габариты )
Цвета проводов
ЦЭКБС, коричневый разъём, А6-сигнал скорости авто.
Функция "corner lights" своими руками.
Контроллер перегоревшей лампы СС.
Мощность (электрическая) штатных звуковых сигналов.
Распиновка разъёма фаркопа (7 pin)
Фото разъемов приборной панели.
Зарядка гаджетов через USB
Замена задних фонарей на рестайлинговые.
Расположения проводки по салону с цветовой идентификацией проводов на стоп-сигналы.
Включение звукового сигнала.
Обзор и замена ручек отопителя для Лада Ларгус
Электросхемы
Распиновка разъемов щитка приборов Sandero Stepway и Duster Luxe
Вентилятор отопителя салона. Как снять. Видео.

aca300 · 22.01.2016, 00:50

Цитата:

Сообщение от сова

http://www.apel.ru/auto/devices/rpv-2

Подумал. А если использовать термистом? Цена будет не более 50 рублей. Вроде должно работать. Или я не прав?

сова · 23.01.2016, 18:39

У термисторов мощность маловата для такого применения. Да и сопротивление относительно высокое, а в параллель их включать нельзя.

valerafi · 08.03.2016, 15:42

Нужна распиновка передней левой блок-фары.
Шесть проводов - какой за что отвечает.

dg972 · 08.03.2016, 17:15

Цитата:

Сообщение от valerafi

Нужна распиновка передней левой блок-фары.
Шесть проводов - какой за что отвечает.

Стрелка указывает на провод ДХО.(5)
Правее белый (4)- БС.
Черный (3)- масса.
Желтый (6)- ДС.
Голубой (2) - ГО.
Фиолетовый (1) - УП.

Ждем дополнений от соклубников.

dg972 · 15.04.2016, 22:43

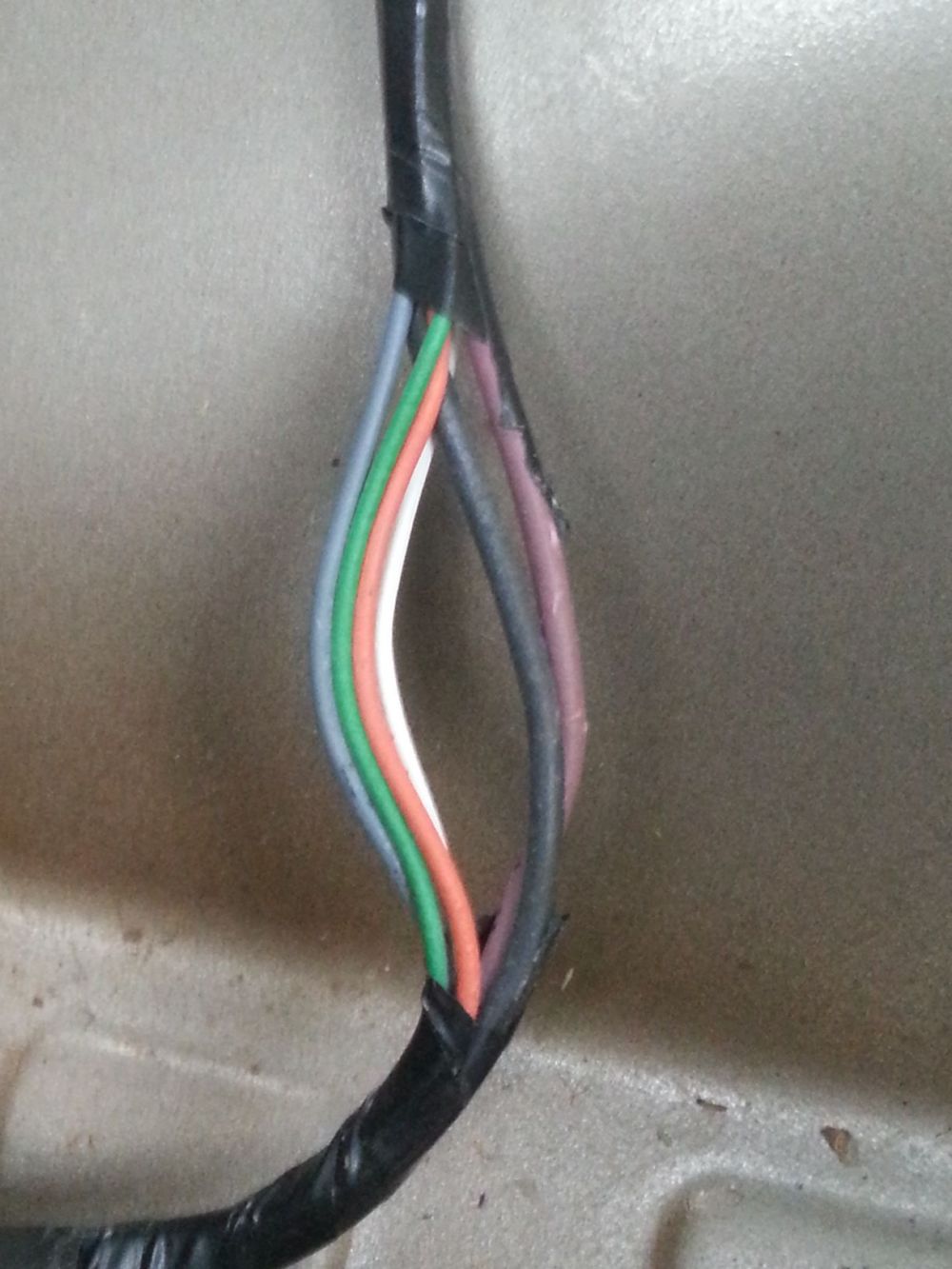

Какие провода идут на управление муфтой? Кто в теме?

Серый и Зеленый?

dg972 · 19.04.2016, 20:05

Или оранжевый и серый?

Strusto · 19.04.2016, 20:54

Цитата:

Сообщение от dg972

Или оранжевый и серый?

Дим, вроде, летом это обсуждали, но к единому мнению не пришли, в схеме другие цвета были указаны, а лезть под машину к разъему муфты лениво.

Зы, а ты же, емнип, когда-то мерил напряжение на муфте в разных режимах, а ты где цеплялся?

dg972 · 19.04.2016, 22:14

Цитата:

Сообщение от Strusto

а ты где цеплялся?

Цеплялся не я, а мой тезка и на своей машине. Я только сидел справа и целкоскоп держал.
Заглядывал под заднюю сидушку... А цвета не помню...

Цитата:

Сообщение от Strusto

лезть под машину к разъему муфты лениво.

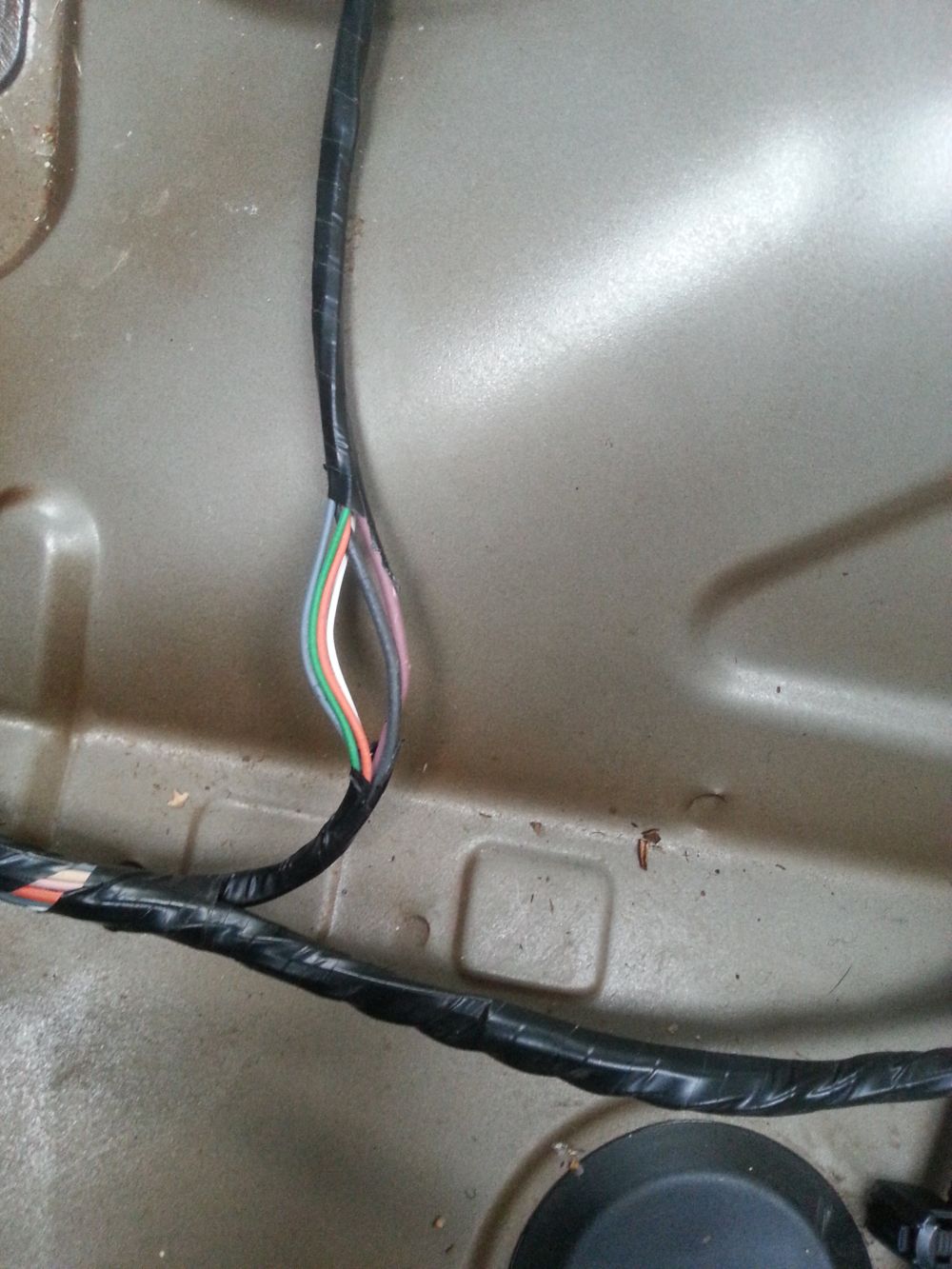

лезть по машину не надо. надо расковырять изоленту на том жгуте, который от бензонасоса дальше вниз идет. Я так, по заводскому, уже не замотаю. Влага может попасть...

dg972 · 21.04.2016, 20:12

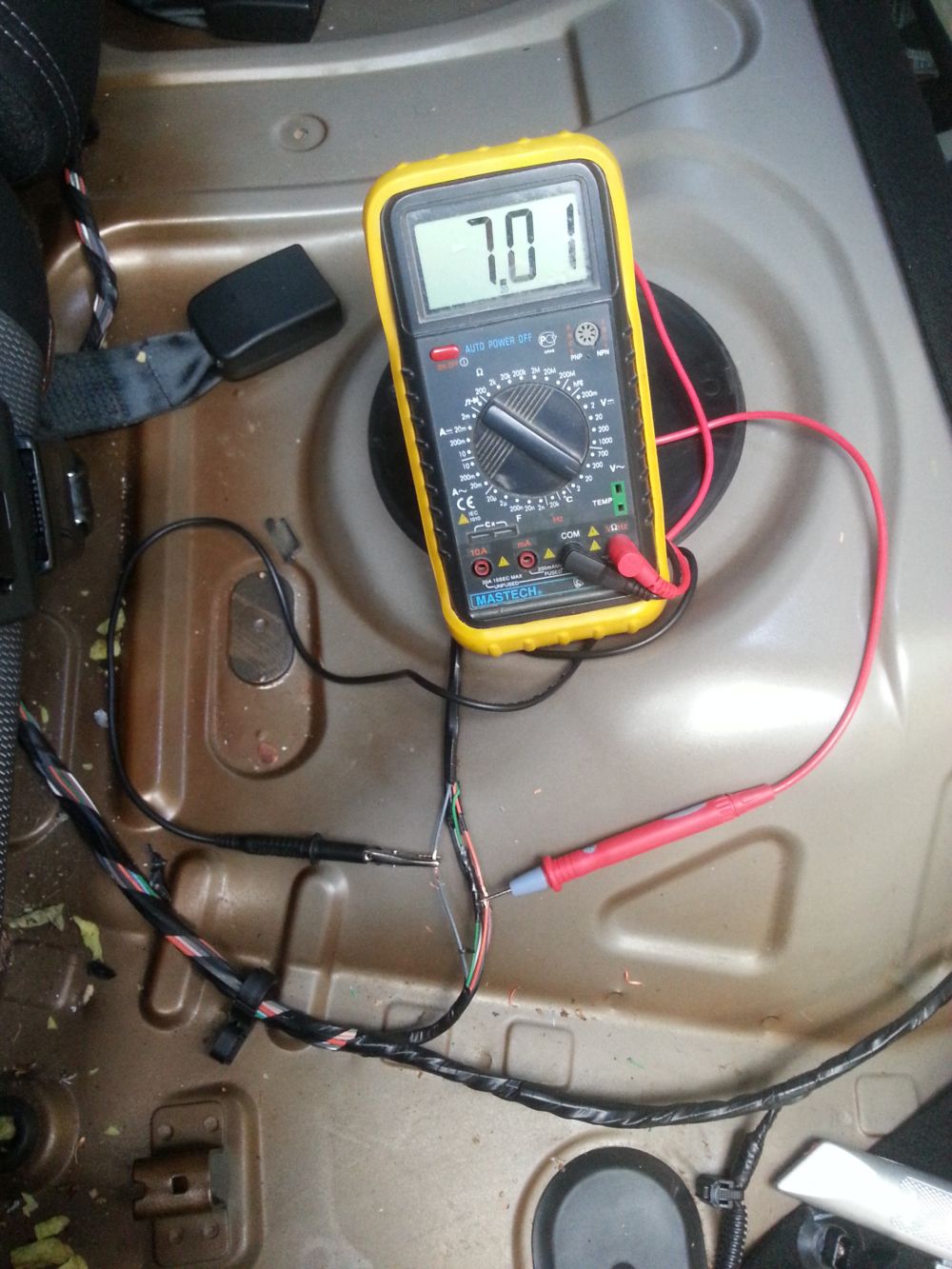

Между серым и зеленым напряжение плавает от 0 до7,8 Вольта не зависимо от положения крутилки ПП.
А вот между оранжевым и серым появляется напряжение в момент включения LOCK.

И если учесть, что:

Цитата:

Прямоугольный сигнал (меандр) [Действующее значение] = [Амплитудное значение]

то я опять промахнулся с проводами... Вернее один нашел, это оранжевый.

Regas · 21.04.2016, 21:32

Дим, на муфте на разъёме два провода черный и белый.
Подключение происходит в авто при пробуксовке, на сколько знаю электро муфта работает по амперажу, вроде от 0,7-10А, в режиме лок 10А, в авто до 7А.
А зачем это тебе?

Strusto · 21.04.2016, 22:43

Цитата:

Сообщение от Regas

в режиме лок 10А

По этим тоненьким проводам 10 ампер? Сомневаюсь.

dg972 · 21.04.2016, 23:24

Цитата:

Сообщение от Regas

Дим, на муфте на разъёме два провода черный и белый.

Саш, это не те провода. Мне нужны провода идущие в кузов, в жгут машины, а не к муфте.

Цитата:

Сообщение от Regas

сколько знаю электро муфта работает по амперажу, вроде от 0,7-10А, в режиме лок 10А, в авто до 7А.

Не наш вариант.

Цитата:

Сообщение от Regas

А зачем это тебе?

Я уже катался с осциллографом в машине. Осталось много непонятного.
Сложилось такое впечатление, что муфта, словно живая, постоянно сжимается и разжимается в зависимости от положения педали газа и поверхности дороги.
Хочу сделать видео: осциллограмма + скорость + обороты.

Strusto · 21.04.2016, 23:40

Цитата:

Сообщение от dg972

Саш, это не те провода. Мне нужны провода идущие в кузов, в жгут машины, а не к муфте...

Дим, а вот здесь подробнее, пжста, вначале ты интересовался, какие провода идут к муфте, если я тебя правильно понял.

сова · 22.04.2016, 00:44

Цитата:

Сообщение от dg972

Саш, это не те провода. Мне нужны провода идущие в кузов, в жгут машины, а не к муфте.

Дим, может тогда проще искать со стороны ЭБУ полного привода.

dg972 · 22.04.2016, 10:20

Цитата:

Сообщение от сова

Дим, может тогда проще искать со стороны ЭБУ полного привода.

Я не помню где он стоит... Интересно, его распиновка будет соответствовать схеме?

Цитата:

Сообщение от Strusto

Дим, а вот здесь подробнее, пжста, вначале ты интересовался, какие провода идут к муфте, если я тебя правильно понял.

Влад, помнишь где разъем муфты? От него с одной стороны идут провода в кузов машины, а с другой стороны - в муфту. Вот они то и есть черный и белый.

Regas · 22.04.2016, 13:32

Цитата:

Сообщение от dg972

Я не помню где он стоит... Интересно, его распиновка будет соответствовать схеме?

Влад, помнишь где разъем муфты? От него с одной стороны идут провода в кузов машины, а с другой стороны - в муфту. Вот они то и есть черный и белый.

Сам блок стоит в салоне с права между бардачком и правым крылом под обшивкой.
К нему подходят много проводов, чтоб замерять что там подключить амперметр.
Обмотока работает по току.
Если надо у меня где-то была схема могу вечером найти и скинуть.
Вот проводка на разъёмах.

dg972 · 22.04.2016, 13:38

Цитата:

Сообщение от Regas

Если надо у меня где-то была схема могу вечером найти и скинуть.

Спасибо, схема есть.

Цитата:

Сообщение от Regas

Вот проводка на разъёмах.

А у меня нетути жОлтго и голубого...

Strusto · 22.04.2016, 13:46

Цитата:

Сообщение от dg972

А у меня нетути жОлтго и голубого...

Аналогично

Regas · 22.04.2016, 14:07

Не ту фото скинул это Мурано.
Наша вот эта вроде.

Jora · 27.04.2016, 17:35

Подскажите при замере напряжения на аккумуляторе надо контакты с него откидывать или нет
То ли меня глючит то ли тестер, но он показывает больше 18 вольт
