По умолчанию Свободные места под реле в блоке предохранителей под капотом

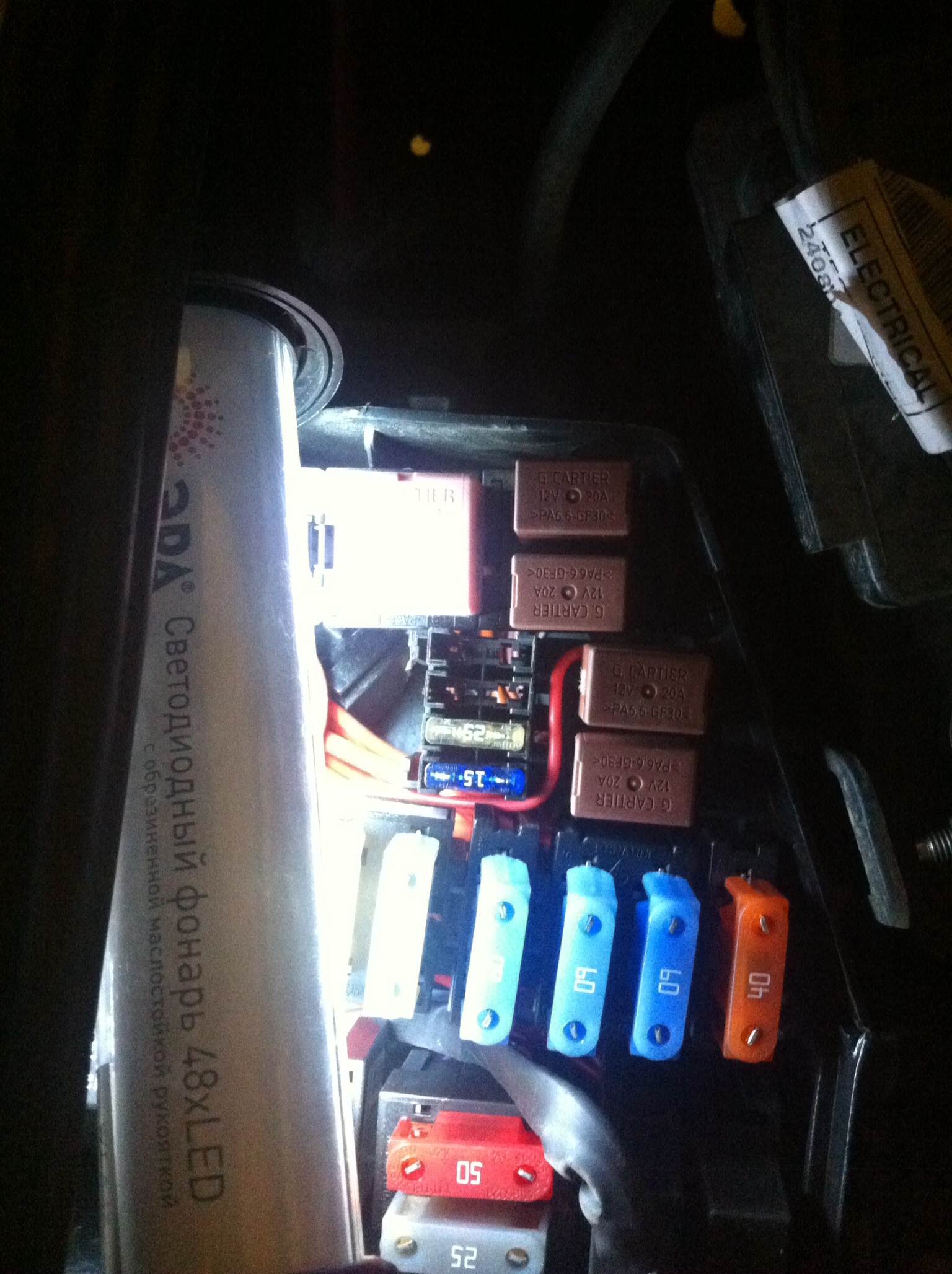

Подскажите пожалуйста, обнаружил в блоке предохранителей под капотом два свободных места для установки реле. Все бы ничего, но в этих посадочных местах есть контакты и провода подведены к ним. Так вот, может есть какие-либо нереализованные дополнительные функции, которые можно активировать?
Машина 2л 4х4 Привиледж, ESP, парктроник(штатный), задние стеклоподьемники, так что все должно быть.




Цитата:
Сообщение от Baxxx Посмотреть сообщение
12v появляется на втором слева проводе (белый цвет) при включении зажигания. Пропадает при выключении зажигания и при включении габаритов. Этот белый провод не подключен на массу, как писали в другой теме, так что можно подключать к ближнему свету.


Колодка блока фар. Китай.


ДХО на Террано.

Все про ходовые огни. Опыт установки своими руками.
Разъем фары.
Миниатюры
Нажмите на изображение для увеличения

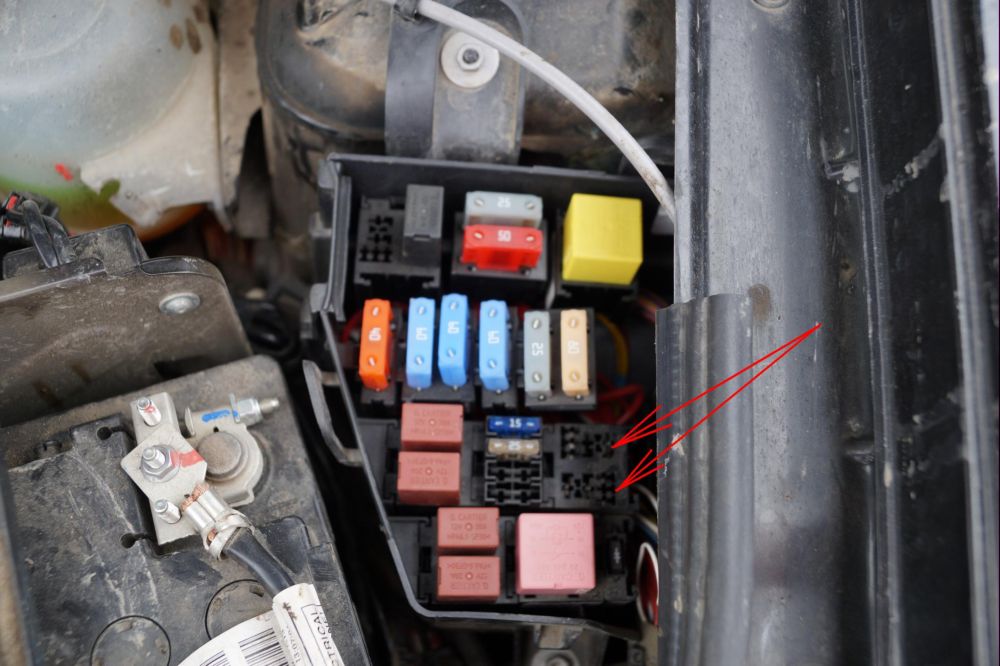

Название: блок подкапотный фото..JPG
Просмотров: 10966
Размер:	136.6 Кб
ID:	34994

Последний раз редактировалось dg972; 30.03.2017 в 13:20.
Baxxx вне форума   Вверх Ответить с цитированием
3 пользователя(ей) сказали cпасибо:
Это может быть интересно
Старый 14.04.2014, 12:30   #2
МЕДВЕЖ
Супер-модератор
Член клуба

Аватар для МЕДВЕЖ

Имя: Андрей
Регистрация: 14.12.2012
Адрес: РОССИЯ
Авто: Renault Duster Privilege 2,0 4х4-ТАРЗАН.
Сообщений: 7,476
МЕДВЕЖ МЕДВЕЖ МЕДВЕЖ МЕДВЕЖ МЕДВЕЖ МЕДВЕЖ МЕДВЕЖ МЕДВЕЖ МЕДВЕЖ МЕДВЕЖ МЕДВЕЖ
По умолчанию

Baxxx, Предлагаю данный вопрос задать нашим партнерам.
__________________
Мужчину должны украшать три вещи: порядочность, характер и поступки, а не дешевые понты, завышенная самооценка и длинный язык.


МОЙ БОРТОВИК.
КОПИЛКА ССЫЛОК В ПОМОЩЬ
МЕДВЕЖ вне форума   Вверх Ответить с цитированием
Старый 14.04.2014, 12:33   #3
YuriyVZ
Администратор
Член клуба

Аватар для YuriyVZ

Регистрация: 07.12.2012
Адрес: Санкт-Петербург
Авто: Duster 1.5 dci Тореадор + ADACT
Сообщений: 19,961
YuriyVZ YuriyVZ YuriyVZ YuriyVZ YuriyVZ YuriyVZ YuriyVZ YuriyVZ YuriyVZ YuriyVZ YuriyVZ
По умолчанию

Скорее всего, просто унификация с другими машинами Рено или резерв.
YuriyVZ вне форума   Вверх Ответить с цитированием
Старый 14.04.2014, 12:50   #4
Sunder_UA
Новичок

Аватар для Sunder_UA

Имя: Александр
Регистрация: 22.03.2013
Адрес: Брянская обл.
Авто: Renaul Duster Luxe 4x4 МКПП +ESP +NAV
Сообщений: 63
Sunder_UA
По умолчанию

Цитата:
Сообщение от Baxxx Посмотреть сообщение
Подскажите пожалуйста, обнаружил в блоке предохранителей под капотом два свободных места для установки реле. Все бы ничего, но в этих посадочных местах есть контакты и провода подведены к ним. Так вот, может есть какие-либо нереализованные дополнительные функции, которые можно активировать?
Машина 2л 4х4 Привиледж, ESP, парктроник(штатный), задние стеклоподьемники, так что все должно быть.
Фото выложу чуть позже.
На параллельном форуме есть отчет по установке головного света от нового Дастера... после установке этих реле появился "+" на контактах встроенного в фары ДХО!
Sunder_UA вне форума   Вверх Ответить с цитированием
5 пользователя(ей) сказали cпасибо:
Старый 14.04.2014, 13:25   #5
Baxxx
Новичок

Имя: Alexey
Регистрация: 13.03.2014
Адрес: НН
Авто: Duster 2.0 4x4 Privilege, ESP, comfort
Сообщений: 11
Baxxx
По умолчанию

Sunder_UA, Спасибо! а ссылку не дашь? а то нагуглить что-то не выходит
Baxxx вне форума   Вверх Ответить с цитированием
Старый 14.04.2014, 13:50   #6
Sunder_UA
Новичок

Аватар для Sunder_UA

Имя: Александр
Регистрация: 22.03.2013
Адрес: Брянская обл.
Авто: Renaul Duster Luxe 4x4 МКПП +ESP +NAV
Сообщений: 63
Sunder_UA
По умолчанию

Цитата:
Сообщение от Baxxx Посмотреть сообщение
Sunder_UA, Спасибо! а ссылку не дашь? а то нагуглить что-то не выходит
отписал в личку...
Sunder_UA вне форума   Вверх Ответить с цитированием
Старый 14.04.2014, 14:22   #7
zigzag
Член клуба
Член клуба

Аватар для zigzag

Имя: Дмитрий
Регистрация: 16.12.2012
Адрес: Москва
Авто: дизель привеледж ESP
Сообщений: 2,728
zigzag zigzag zigzag zigzag zigzag
Отправить сообщение для zigzag с помощью ICQ
По умолчанию

а в лику то зачем?
вроде как правилами форума не запрещено давать ссылки.
мне вот например тоже интересно об этом почитать.
Комментарий администратора
YuriyVZ:
Да, запрещены только рекламные ссылки. Технически полезные ссылки разрешены. Идеальный вариант, цитата в сообщении (чтобы лишние переходы не делать) и ссылка на источник (чтобы желающие могли почитать подробнее).
__________________
Я не хороший и не плохой. Я добрый в злую полосочку.
каталог
zigzag вне форума   Вверх Ответить с цитированием
Пользователь сказал cпасибо:
Старый 14.04.2014, 14:51   #8
Sunder_UA
Новичок

Аватар для Sunder_UA

Имя: Александр
Регистрация: 22.03.2013
Адрес: Брянская обл.
Авто: Renaul Duster Luxe 4x4 МКПП +ESP +NAV
Сообщений: 63
Sunder_UA
По умолчанию

Исправляюсь...
http://www.dusterclubs.ru/vb/showpos...postcount=1322
Sunder_UA вне форума   Вверх Ответить с цитированием
5 пользователя(ей) сказали cпасибо:
Старый 14.04.2014, 15:18   #9
Baxxx
Новичок

Имя: Alexey
Регистрация: 13.03.2014
Адрес: НН
Авто: Duster 2.0 4x4 Privilege, ESP, comfort
Сообщений: 11
Baxxx
По умолчанию

Вот этот пост поинформативнее будет
http://www.dusterclubs.ru/vb/showpos...postcount=1410
Baxxx вне форума   Вверх Ответить с цитированием
2 пользователя(ей) сказали cпасибо:
Старый 15.04.2014, 14:56   #10
dg972
Модератор раздела
Член клуба

Аватар для dg972

Имя: Дмитрий
Регистрация: 23.12.2012
Адрес: Москва
Авто: Privilege 4x4 2.0 МКП6. Чип АДАКТ. Коричневый орехх.
Сообщений: 15,452
dg972 dg972 dg972 dg972 dg972 dg972 dg972 dg972 dg972 dg972 dg972
По умолчанию

На машине 12 года этих фишек нет.



__________________
Кто понял жизнь тот больше не спешит,
смакует каждый миг и наблюдает.

Мой бортовой журнал. Новое сообщение.

....
dg972 вне форума   Вверх Ответить с цитированием
6 пользователя(ей) сказали cпасибо:
Старый 16.04.2014, 07:31   #11
Baxxx
Новичок

Имя: Alexey
Регистрация: 13.03.2014
Адрес: НН
Авто: Duster 2.0 4x4 Privilege, ESP, comfort
Сообщений: 11
Baxxx
По умолчанию

Вчера проверил алгоритм работы. 12v появляется на втором слева проводе (белый цвет) при включении зажигания. Пропадает при выключении зажигания и при включении габаритов. Этот белый провод не подключен на массу, как писали в другой теме, так что можно подключать к ближнему свету. Я же хочу собрать ШИМ контроллер для подключения ДХО к дальнему свету фар с возможностью регулировки яркости свечения.

Baxxx вне форума   Вверх Ответить с цитированием
Старый 19.04.2014, 16:58   #12
aca300
Местный

Аватар для aca300

Имя: Антон
Регистрация: 25.08.2013
Адрес: Родина Первого Совета (Иваново)
Авто: Лада Калина II
Сообщений: 1,889
aca300 aca300 aca300 aca300 aca300
Отправить сообщение для aca300 с помощью Skype™
По умолчанию

Цитата:
Сообщение от dg972 Посмотреть сообщение
На машине 12 года этих фишек нет.



У меня машина '13 года. Мест под реле тоже нет.
__________________
Я против ксенона...
aca300 вне форума   Вверх Ответить с цитированием
Пользователь сказал cпасибо:
Старый 20.04.2014, 10:15   #13
Baxxx
Новичок

Имя: Alexey
Регистрация: 13.03.2014
Адрес: НН
Авто: Duster 2.0 4x4 Privilege, ESP, comfort
Сообщений: 11
Baxxx
По умолчанию

Сделал ШИМ контроллер. Будет устанавливаться отдельно на каждую фару по контроллеру. Сначала схема была проверена на плате побольше, а затем я минимизировал плату для возможности закрепления ее на штатном жгуте проводов.
Яркость ламп выбрал 40%.
Первая версия (большая)

Нарисовал 5 уменьшенных плат

Протравил

Залудил

Запаял

Сравнительные размеры
Baxxx вне форума   Вверх Ответить с цитированием
3 пользователя(ей) сказали cпасибо:
Старый 20.04.2014, 15:32   #14
Baxxx
Новичок

Имя: Alexey
Регистрация: 13.03.2014
Адрес: НН
Авто: Duster 2.0 4x4 Privilege, ESP, comfort
Сообщений: 11
Baxxx
По умолчанию

Вся плата залита термоклеем и сверху обсажена прозрачная термоусадочная трубка.
Тестировал около часа на лампе H4 - нагрев ключевого транзистора минимален. Готово к инсталляции на автомобиль.
Baxxx вне форума   Вверх Ответить с цитированием
8 пользователя(ей) сказали cпасибо:
Старый 20.04.2014, 15:42   #15
Олег923
Новичок

Имя: Олег
Регистрация: 08.11.2013
Адрес: Тула
Авто: nexia GLEE + duster privilege 2.0 4x4 белоснежный
Сообщений: 42
Олег923
По умолчанию

Значит хорошие транзисторы. Я из Китая такие заказывал на ШИМ регулятор подогрева руля, так пришлось 4 транзистора вешать параллельно, иначе грелись, хотя мощность 50-60 ватт

---------- Сообщение добавлено в 16:42 ---------- Предыдущее сообщение размещено в 16:38 ----------

Клеем то залил, а оставил возможность изменить скважность? или выводы для подстроечного резистора делал? я делал резистор переменный чтобы можно было регулировать яркость фар, как-то уменьшал яркость потом.
__________________
Олег923 вне форума   Вверх Ответить с цитированием
Старый 20.04.2014, 16:20   #16
Valera
Тюнинг

Аватар для Valera

Имя: Валерий
Регистрация: 12.12.2012
Адрес: Москва
Авто: Kia Ceed JD
Сообщений: 917
Valera Valera Valera
По умолчанию

а про свободные места в монтажке отчего не ведём разговор?
__________________
пересвет, активация БК(и на Ф2)часов, подсветки приборки, автовключения з.дворника,установка круиза, автосвет/ДХО, коррекция пробега Ф1;2, автозапирание, регул.пауза дворников(Ф1 и Ф2), "ленивые поворотники", подогревы и другие эл. поделки ;
диагностика Clip.
а также руль и р. кпп в Кожу)))
https://vk.com/club152397142
Valera вне форума   Вверх Ответить с цитированием
Старый 20.04.2014, 16:43   #17
aca300
Местный

Аватар для aca300

Имя: Антон
Регистрация: 25.08.2013
Адрес: Родина Первого Совета (Иваново)
Авто: Лада Калина II
Сообщений: 1,889
aca300 aca300 aca300 aca300 aca300
Отправить сообщение для aca300 с помощью Skype™
По умолчанию

А ШИМ-контроллер в какой свет? Ближний или дальний? Как подключается?
__________________
Я против ксенона...
aca300 вне форума   Вверх Ответить с цитированием
Старый 20.04.2014, 19:07   #18
Baxxx
Новичок

Имя: Alexey
Регистрация: 13.03.2014
Адрес: НН
Авто: Duster 2.0 4x4 Privilege, ESP, comfort
Сообщений: 11
Baxxx
По умолчанию

aca300, в дальний свет, подключаются 2 контроллера непосредственно на разьеме каждой фары. Можно в принципе сделать коммутацию только в одной фаре и обойтись одним контроллером, но в этом случае выходные транзисторы нужны более мощные. Сейчас при установке выявил пару минусов - лампы дальнего света скоммутированы параллельно и включаются в подрулевом выключателе одной группой контактов. Т.е. установив только один контроллер втора фарая тоже начинает светиться. Необходимо ставить диод в цепь дальнего света.
Второй минус (про что как раз спрашивал Олег923) - я не сделал регулировку скважности, т.к. помню по логану, что мне хватало 40 %. На дастере 40 % светят чуть ярче габаритов.
В итоге буду переделывать схему с возможностью управления сразу двумя лампами и регулировкой скважности. Размещу ее в блоке предохранителей под капотом.
Baxxx вне форума   Вверх Ответить с цитированием
3 пользователя(ей) сказали cпасибо:
Старый 20.04.2014, 19:38   #19
aca300
Местный

Аватар для aca300

Имя: Антон
Регистрация: 25.08.2013
Адрес: Родина Первого Совета (Иваново)
Авто: Лада Калина II
Сообщений: 1,889
aca300 aca300 aca300 aca300 aca300
Отправить сообщение для aca300 с помощью Skype™
По умолчанию

Интересна сама схема и способ подключения.
Я сам себе задаю вопрос: стоит ли делать ШИМ на транзисторах или проще на 2-х реле собрать?
__________________
Я против ксенона...
aca300 вне форума   Вверх Ответить с цитированием
Старый 20.04.2014, 20:06   #20
Baxxx
Новичок

Имя: Alexey
Регистрация: 13.03.2014
Адрес: НН
Авто: Duster 2.0 4x4 Privilege, ESP, comfort
Сообщений: 11
Baxxx
По умолчанию

aca300, на двух реле - это последовательное включение ламп дальнего света?
