В этой теме пишем о неординарных решениях каких-либо проблем, касающихся электрики в Дастере и не только.

Предохранители и реле
СВЕТОВЫЕ ИНДИКАТОРЫ ПРИБОРНОЙ ПАНЕЛИ
Лампы ( фары , противотуманки, габариты )
Цвета проводов
ЦЭКБС, коричневый разъём, А6-сигнал скорости авто.
Функция "corner lights" своими руками.
Контроллер перегоревшей лампы СС.
Мощность (электрическая) штатных звуковых сигналов.
Распиновка разъёма фаркопа (7 pin)
Фото разъемов приборной панели.
Зарядка гаджетов через USB
Замена задних фонарей на рестайлинговые.
Расположения проводки по салону с цветовой идентификацией проводов на стоп-сигналы.
Включение звукового сигнала.
Обзор и замена ручек отопителя для Лада Ларгус
Электросхемы
Распиновка разъемов щитка приборов Sandero Stepway и Duster Luxe
Вентилятор отопителя салона. Как снять. Видео.

Последний раз редактировалось dg972; 17.02.2021 в 13:25.
dg972 вне форума   Вверх Ответить с цитированием
6 пользователя(ей) сказали cпасибо:
Это может быть интересно
Старый 09.02.2015, 16:55   #261
dg972
Модератор раздела
Член клуба

Аватар для dg972

Имя: Дмитрий
Регистрация: 23.12.2012
Адрес: Москва
Авто: Privilege 4x4 2.0 МКП6. Чип АДАКТ. Коричневый орехх. 2012 гр.
Сообщений: 17,178
dg972 dg972 dg972 dg972 dg972 dg972 dg972 dg972 dg972 dg972 dg972
По умолчанию

Спасибо, а R3 1,5 Ватта примерно?
__________________
"во время войны нельзя говорить плохо о своих, НИКОГДА" ©

Кто понял жизнь тот больше не спешит,
смакует каждый миг и наблюдает.

Мой бортовой журнал. Новое сообщение.
....
dg972 вне форума   Вверх Ответить с цитированием
Это может быть интересно
Старый 09.02.2015, 16:58   #262
сова
Член клуба
Член клуба

Аватар для сова

Имя: Юрий
Регистрация: 21.12.2013
Адрес: Новая Москва
Сообщений: 304
сова сова
По умолчанию

Цитата:
Сообщение от dg972 Посмотреть сообщение
Спасибо, а R3 1,5 Ватта примерно?
Не, 5Вт, не меньше.
сова вне форума   Вверх Ответить с цитированием
Пользователь сказал cпасибо:
Старый 09.02.2015, 17:01   #263
dg972
Модератор раздела
Член клуба

Аватар для dg972

Имя: Дмитрий
Регистрация: 23.12.2012
Адрес: Москва
Авто: Privilege 4x4 2.0 МКП6. Чип АДАКТ. Коричневый орехх. 2012 гр.
Сообщений: 17,178
dg972 dg972 dg972 dg972 dg972 dg972 dg972 dg972 dg972 dg972 dg972
По умолчанию

Угу. Поищем.

Цитата:
Сообщение от сова Посмотреть сообщение
Не, 5Вт, не меньше.
А почему 5 Вт.?
__________________
"во время войны нельзя говорить плохо о своих, НИКОГДА" ©

Кто понял жизнь тот больше не спешит,
смакует каждый миг и наблюдает.

Мой бортовой журнал. Новое сообщение.
....

Последний раз редактировалось dg972; 09.02.2015 в 17:11.
dg972 вне форума   Вверх Ответить с цитированием
Старый 09.02.2015, 17:24   #264
сова
Член клуба
Член клуба

Аватар для сова

Имя: Юрий
Регистрация: 21.12.2013
Адрес: Новая Москва
Сообщений: 304
сова сова
По умолчанию

Цитата:
Сообщение от dg972 Посмотреть сообщение
А почему 5 Вт.?
Ток при номинальном напряжении 4,1А. Рассеиваемая мощность = 0,25*4,1^2 = 4.2Вт. Учитывая ток холодного включения можно и 7Вт поставить. Я конечно не учитываю, что с резистором в цепи ток немного снизиться, но это особой роли не сыграет.
сова вне форума   Вверх Ответить с цитированием
Пользователь сказал cпасибо:
Старый 13.02.2015, 23:23   #265
сова
Член клуба
Член клуба

Аватар для сова

Имя: Юрий
Регистрация: 21.12.2013
Адрес: Новая Москва
Сообщений: 304
сова сова
По умолчанию

Сегодня выдалось немного свободного времени. Собрал схему из поста 260, опробовал.
Лампочки выдают номинальную мощность при напряжении 12,6В, то есть токи оказались немного выше чем я предполагал. С указанными на схеме номиналами резисторов (схему в #260 откорректировал), стабильно работает при снижении напряжения в бортовой сети почти до 9 вольт. Но есть некоторые недостатки:
Резистор R3 нагревается (на ощупь) градусов до 80 и подбирать его надо с точностью не более 5% особенно в меньшую сторону.
При включении и выключении стоп сигнала светодиод слегка подмигивает.

Также опробовал схему с датчиком тока ACS713 + компаратор. Здесь конечно нагрева никакого нет, но мигания светодиода в момент переключения более длинные и избавиться от них не удается. В общем пришел к выводу, что надо исключить из процесса измерения моменты включения-выключения и мерить средний установившийся ток. Похоже примитивным датчиком не обойтись.
Будем думать
сова вне форума   Вверх Ответить с цитированием
3 пользователя(ей) сказали cпасибо:
Старый 14.02.2015, 22:38   #266
dg972
Модератор раздела
Член клуба

Аватар для dg972

Имя: Дмитрий
Регистрация: 23.12.2012
Адрес: Москва
Авто: Privilege 4x4 2.0 МКП6. Чип АДАКТ. Коричневый орехх. 2012 гр.
Сообщений: 17,178
dg972 dg972 dg972 dg972 dg972 dg972 dg972 dg972 dg972 dg972 dg972
По умолчанию

Цитата:
Сообщение от сова Посмотреть сообщение
мигания светодиода в момент переключения более длинные и избавиться от них не удается.
На сколько длинные? RC-цепь не поможет?
__________________
"во время войны нельзя говорить плохо о своих, НИКОГДА" ©

Кто понял жизнь тот больше не спешит,
смакует каждый миг и наблюдает.

Мой бортовой журнал. Новое сообщение.
....
dg972 вне форума   Вверх Ответить с цитированием
Старый 15.02.2015, 17:28   #267
сова
Член клуба
Член клуба

Аватар для сова

Имя: Юрий
Регистрация: 21.12.2013
Адрес: Новая Москва
Сообщений: 304
сова сова
По умолчанию

Цитата:
Сообщение от dg972 Посмотреть сообщение
На сколько длинные? RC-цепь не поможет?
Что-то около 100 мСек., они связаны со снижением тока среднего тока через лампы в момент дребезга контактов. RC-цепь имеет смысл ставить на выходе, для этого придется добавить еще один каскад.
сова вне форума   Вверх Ответить с цитированием
Пользователь сказал cпасибо:
Старый 24.02.2015, 23:19   #268
сова
Член клуба
Член клуба

Аватар для сова

Имя: Юрий
Регистрация: 21.12.2013
Адрес: Новая Москва
Сообщений: 304
сова сова
По умолчанию

Вот смотрю я на схемы центрального замка и одна мысль не дает мне покоя. Обратите внимание, на первой схеме, активатор блокировки водительской двери включен отдельно от остальных.
Схема1

Схема2

А теперь взглянем на плату ЦЭКБС. Слева стоит реле ЦЗ, а второго рядом нет. Что-то мне подсказывает, что есть возможность реализовать раздельное отпирание дверей штатным ключом.
Жаль не хватает времени изучить этот вопрос.
Миниатюры
Нажмите на изображение для увеличения
Название: 0025A3.jpg
Просмотров: 2945
Размер:	237.6 Кб
ID:	43563   Нажмите на изображение для увеличения
Название: 0045_A3.jpg
Просмотров: 1744
Размер:	240.0 Кб
ID:	43564   Нажмите на изображение для увеличения
Название: IMG_0176.JPG
Просмотров: 1700
Размер:	162.9 Кб
ID:	43565
сова вне форума   Вверх Ответить с цитированием
2 пользователя(ей) сказали cпасибо:
Старый 09.03.2015, 14:52   #269
сова
Член клуба
Член клуба

Аватар для сова

Имя: Юрий
Регистрация: 21.12.2013
Адрес: Новая Москва
Сообщений: 304
сова сова
По умолчанию

Цитата:
Сообщение от сова Посмотреть сообщение
мигания светодиода в момент переключения более длинные и избавиться от них не удается.
Цитата:
Сообщение от dg972 Посмотреть сообщение
На сколько длинные? RC-цепь не поможет?
Вместо того, чтобы сочинять какие-то фильтры, решил я заменить обычный компаратор на микроконтроллер. Компаратор в нем есть встроенный, программно можно любую задержку организовать и индикацию можно сделать мигающей.
Вот, что получилось.

Прошивка микроконтроллера

Вход (IN) - к выключателю стоп-сигнала
Силовой выход (to LOAD) - на лампы.
Выход индикации (OUT) - к выключателю ручника.
Порог срабатывания задается подстроечным резистором R3. При указанных на схеме номиналах сопротивлений, ток срабатывания регулируется в пределах от 2,5 до 7 ампер.
Индикация включается если напряжение на входе компаратора сохраняется на уровне ниже опорного в течении 0,3 секунд, чего вполне достаточно для фильтрации помех.

Если вдруг перегорит хотя бы одна из ламп стоп-синала, контрольная лампочка стояночного тормоза начнет мигать при при нажатии на педаль.

Остается вопрос в каком месте подключать непосредственно в машине. Можно в районе разъема R2, но провод ручника проходит мимо этого разъема, да и доступ туда не очень удобный. Наверное проще будет силовую цепь врезать под левым порогом, а массу и индикацию протащить под ковром к ручнику.
Миниатюры
Нажмите на изображение для увеличения
Название: StopIND.png
Просмотров: 2486
Размер:	112.0 Кб
ID:	44471   Нажмите на изображение для увеличения
Название: IMG_1712_1.jpg
Просмотров: 1679
Размер:	105.0 Кб
ID:	44474
Вложения
Тип файла: zip StopIND629.zip (400 байт, 1651 просмотров)

Последний раз редактировалось сова; 09.03.2015 в 15:01.
сова вне форума   Вверх Ответить с цитированием
2 пользователя(ей) сказали cпасибо:
Старый 09.03.2015, 15:30   #270
aca300
Местный

Аватар для aca300

Имя: Антон
Регистрация: 25.08.2013
Адрес: Родина Первого Совета (Иваново)
Авто: Лада Vesta АМТ
Сообщений: 1,902
aca300 aca300 aca300 aca300 aca300
Отправить сообщение для aca300 с помощью Skype™
По умолчанию

Ё моё! Вот "головы" на форуме....
Юр, так и не понял функционал устройства. Контроллер (индикатор) перегорания ламп?
__________________
Я против ксенона...
aca300 вне форума   Вверх Ответить с цитированием
Пользователь сказал cпасибо:
Старый 09.03.2015, 15:48   #271
сова
Член клуба
Член клуба

Аватар для сова

Имя: Юрий
Регистрация: 21.12.2013
Адрес: Новая Москва
Сообщений: 304
сова сова
По умолчанию

Цитата:
Сообщение от aca300 Посмотреть сообщение
Контроллер (индикатор) перегорания ламп?
Ну да.
сова вне форума   Вверх Ответить с цитированием
Пользователь сказал cпасибо:
Старый 09.03.2015, 16:23   #272
Alpine
Новичок

Аватар для Alpine

Имя: Андрей
Регистрация: 15.12.2012
Адрес: СПБ
Авто: Лачетти хетч WTCC
Сообщений: 63
Alpine
По умолчанию

Цитата:
Сообщение от dg972 Посмотреть сообщение
Вопрос сове. Как сделать примитивный датчик тока? Хочу замутить индикацию перегоревшей лампы стоп-сигнала.
На форуме лачетеводов народ делал датчик перегорания ламп из геркона + несколько витков вокруг него провода,который идет на лампу. Вообщем проходящий ток замыкал\размыкал сигнальную цепь.

Или вот такую штуку можно прикупить

---------- Сообщение добавлено в 18:23 ---------- Предыдущее сообщение размещено в 18:19 ----------

http://www.12v.ru/site.xp/050056050124057053054124.html
Alpine вне форума   Вверх Ответить с цитированием
Старый 09.03.2015, 16:43   #273
СЭР ЮРИЙ
Местный

Имя: Юрий
Регистрация: 23.03.2014
Адрес: Недалеко
Авто: ‎Toyota RAV4 4х4 Комфорт Дастер Привеледж полный 1,6·
Сообщений: 296
СЭР ЮРИЙ СЭР ЮРИЙ СЭР ЮРИЙ
По умолчанию

Цитата:
Сообщение от YuriyVZ Посмотреть сообщение
В общем, на иммобилайзер бесполезно надеяться.
Именно так, это уже дано просто игрушка. И способ выкачивания денег из клиентов.
http://ru.aliexpress.com/wholesale?S...9053941&page=3
Транспондер чип продается кучками для всех иммобилайзеров сразу. Т5 ID20
СЭР ЮРИЙ вне форума   Вверх Ответить с цитированием
Старый 09.03.2015, 17:49   #274
dg972
Модератор раздела
Член клуба

Аватар для dg972

Имя: Дмитрий
Регистрация: 23.12.2012
Адрес: Москва
Авто: Privilege 4x4 2.0 МКП6. Чип АДАКТ. Коричневый орехх. 2012 гр.
Сообщений: 17,178
dg972 dg972 dg972 dg972 dg972 dg972 dg972 dg972 dg972 dg972 dg972
По умолчанию

Цитата:
Сообщение от aca300 Посмотреть сообщение
Ё моё! Вот "головы" на форуме....
Юр, так и не понял функционал устройства. Контроллер (индикатор) перегорания ламп?
Да, Юр, это грандиозно!

Цитата:
Сообщение от сова Посмотреть сообщение
Остается вопрос в каком месте подключать непосредственно в машине.
Ну, в моей - после блинкователя СС под задней сидушкой...
__________________
"во время войны нельзя говорить плохо о своих, НИКОГДА" ©

Кто понял жизнь тот больше не спешит,
смакует каждый миг и наблюдает.

Мой бортовой журнал. Новое сообщение.
....
dg972 вне форума   Вверх Ответить с цитированием
Пользователь сказал cпасибо:
Старый 09.03.2015, 19:02   #275
сова
Член клуба
Член клуба

Аватар для сова

Имя: Юрий
Регистрация: 21.12.2013
Адрес: Новая Москва
Сообщений: 304
сова сова
По умолчанию

Цитата:
Сообщение от dg972 Посмотреть сообщение
Ну, в моей - после блинкователя СС под задней сидушкой...
Дим, блинкователь с какой частотой мигает? Лампа там обычная или светодиодная?
сова вне форума   Вверх Ответить с цитированием
Старый 09.03.2015, 21:13   #276
dg972
Модератор раздела
Член клуба

Аватар для dg972

Имя: Дмитрий
Регистрация: 23.12.2012
Адрес: Москва
Авто: Privilege 4x4 2.0 МКП6. Чип АДАКТ. Коричневый орехх. 2012 гр.
Сообщений: 17,178
dg972 dg972 dg972 dg972 dg972 dg972 dg972 dg972 dg972 dg972 dg972
По умолчанию

Цитата:
Сообщение от сова Посмотреть сообщение
Дим, блинкователь с какой частотой мигает? Лампа там обычная или светодиодная?
http://duster-clubs.ru/forum/showpos...&postcount=404
__________________
"во время войны нельзя говорить плохо о своих, НИКОГДА" ©

Кто понял жизнь тот больше не спешит,
смакует каждый миг и наблюдает.

Мой бортовой журнал. Новое сообщение.
....
dg972 вне форума   Вверх Ответить с цитированием
Пользователь сказал cпасибо:
Старый 19.03.2015, 23:16   #277
dg972
Модератор раздела
Член клуба

Аватар для dg972

Имя: Дмитрий
Регистрация: 23.12.2012
Адрес: Москва
Авто: Privilege 4x4 2.0 МКП6. Чип АДАКТ. Коричневый орехх. 2012 гр.
Сообщений: 17,178
dg972 dg972 dg972 dg972 dg972 dg972 dg972 dg972 dg972 dg972 dg972
По умолчанию

Ребята, помогите найти на форуме фото салонного блока предохранителей и подкапотного коммутационного блока.
__________________
"во время войны нельзя говорить плохо о своих, НИКОГДА" ©

Кто понял жизнь тот больше не спешит,
смакует каждый миг и наблюдает.

Мой бортовой журнал. Новое сообщение.
....
dg972 вне форума   Вверх Ответить с цитированием
Старый 20.03.2015, 06:55   #278
aca300
Местный

Аватар для aca300

Имя: Антон
Регистрация: 25.08.2013
Адрес: Родина Первого Совета (Иваново)
Авто: Лада Vesta АМТ
Сообщений: 1,902
aca300 aca300 aca300 aca300 aca300
Отправить сообщение для aca300 с помощью Skype™
По умолчанию

Цитата:
Сообщение от dg972 Посмотреть сообщение
Ребята, помогите найти на форуме фото салонного блока предохранителей и подкапотного коммутационного блока.

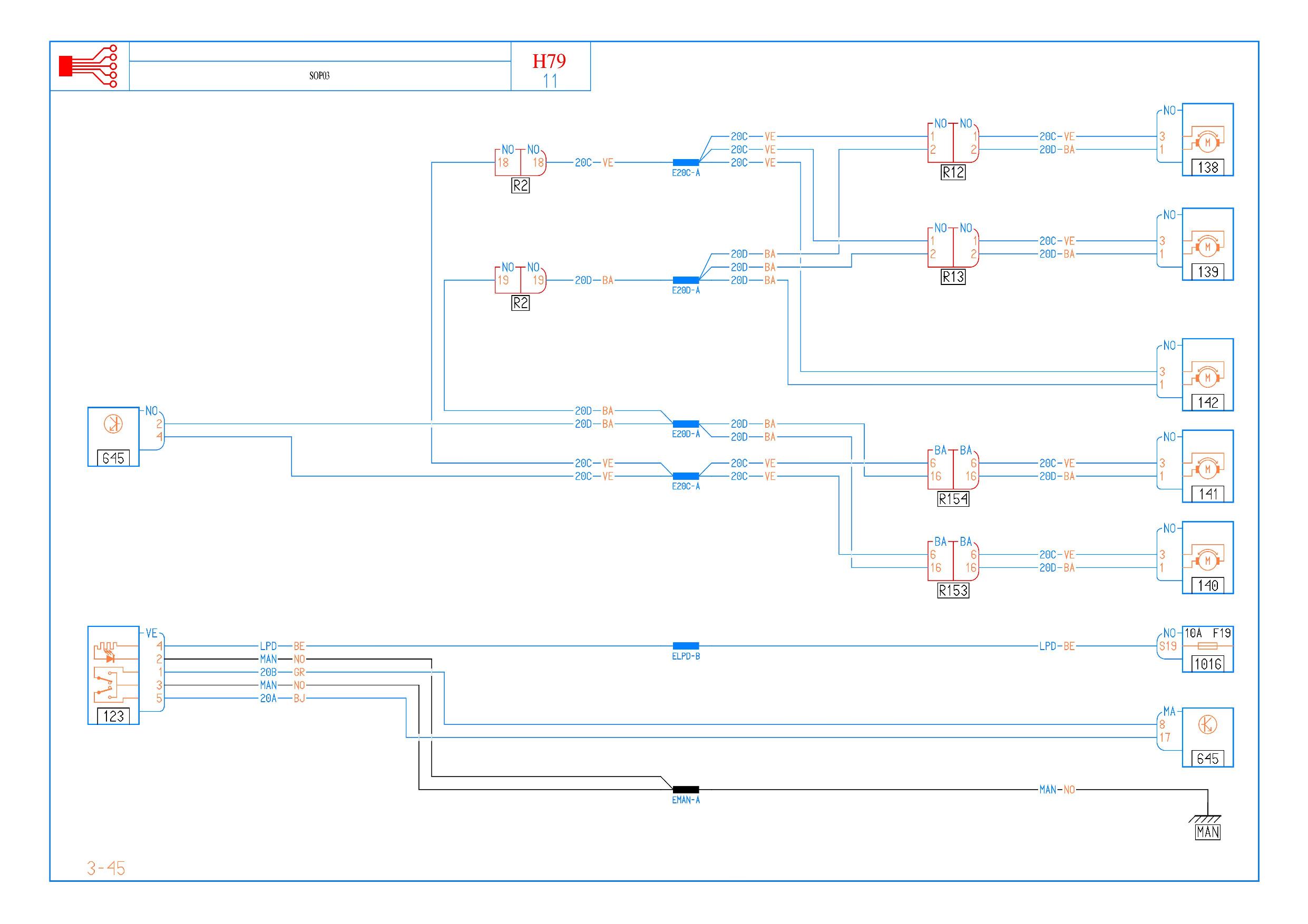

Такое? Или снятого с авто?
Миниатюры
Нажмите на изображение для увеличения
Название: image.jpg
Просмотров: 1130
Размер:	905.9 Кб
ID:	45000
__________________
Я против ксенона...
aca300 вне форума   Вверх Ответить с цитированием
Пользователь сказал cпасибо:
Старый 20.03.2015, 07:32   #279
dg972
Модератор раздела
Член клуба

Аватар для dg972

Имя: Дмитрий
Регистрация: 23.12.2012
Адрес: Москва
Авто: Privilege 4x4 2.0 МКП6. Чип АДАКТ. Коричневый орехх. 2012 гр.
Сообщений: 17,178
dg972 dg972 dg972 dg972 dg972 dg972 dg972 dg972 dg972 dg972 dg972
По умолчанию

Такое, только без соплей.
__________________
"во время войны нельзя говорить плохо о своих, НИКОГДА" ©

Кто понял жизнь тот больше не спешит,
смакует каждый миг и наблюдает.

Мой бортовой журнал. Новое сообщение.
....
dg972 вне форума   Вверх Ответить с цитированием
Пользователь сказал cпасибо:
Старый 20.03.2015, 07:47   #280
aca300
Местный

Аватар для aca300

Имя: Антон
Регистрация: 25.08.2013
Адрес: Родина Первого Совета (Иваново)
Авто: Лада Vesta АМТ
Сообщений: 1,902
aca300 aca300 aca300 aca300 aca300
Отправить сообщение для aca300 с помощью Skype™
По умолчанию

В Гугл-картинки много всего
__________________
Я против ксенона...
aca300 вне форума   Вверх Ответить с цитированием
Пользователь сказал cпасибо:
Ответ

Опции темы Поиск в этой теме
Поиск в этой теме:

Расширенный поиск
Опции просмотра

Ваши права в разделе
Вы не можете создавать новые темы
Вы не можете отвечать в темах
Вы не можете прикреплять вложения
Вы не можете редактировать свои сообщения

BB коды Вкл.
Смайлы Вкл.
[IMG] код Вкл.
HTML код Выкл.

Быстрый переход


Текущее время: 05:30. Часовой пояс GMT +3.
Powered by vBulletin® Version 3.8.7
Copyright ©2000 - 2024, vBulletin Solutions, Inc. Перевод: zCarot
vB.Sponsors

Яндекс.Метрика
