SidAn · 03.04.2013, 13:58

Создам темку - может кому пригодится.

Узнав, что штатный парктроник за 6 тыс (тогда, когда брал РД) идет на 3 датчика и без экранчика, решил отказаться от данной опции и установить сей девайс самому.
Парктроник поставил сПАРК-4-F. (На сегодня снят с производства, замена Спарк 4-U)
Минимальная ИНДИЦИРУЕМАЯ дистанция – 16см
Скорость реакции – 0.15 секунды
Цена вопроса у нас 3000 руб.
Датчики поставил синие (есть 12 расцветок, в живую синие понравились больше).

Пищалка до следующего включения отключается одним миганием поворотника, показывает расстояние до заднего препятствия не только при заднем ходе, но и при нажатии на тормоз, только в этом режиме пищалка молчит - только расстояние. Так же "обучается" для фаркопа и при частых срабатываниях от земли и т.д. Оставил все заводские настройки.

Бампер снимать не стал. Наклеил малярную ленту, разметил, просверлил отверстия. Далее с помощью медной проволоки протащил все провода в правую часть заднего бампера, установив датчики на место.
Нашел под днищем справа технологическое отверстие, закрытое резиновой заглушкой (в багажнике над ним так-же овальная заглушка). Через него и "вошел" в багажник, смотав все 4 провода изолентой. Провода оказались практически в отсеке с домкратом, где на пластмассовую перегородку (прямо под "дверцей") закрепил 2-мя болтами по-диагонали основной блок.
Для массы в отсеке в металлической перегородке нашел маленькое круглое отверстие, куда болтом с гайкой и подцепился. Остальные соединения сделал скруткой, аккуратно зачистив провода.
Нужные провода нашел опытным путем, включая то поворотник, то габариты, то задний ход, подключая 2-мя проводками от разъема к снятой фаре (черный провод - земля). В разъеме контакты пронумерованы.
1- не задействован.
2- Задний ход
3- Земля
4- поворотник
5- стоп
6- габарит
Понимаю, что эта инфа где-то уже есть, но с собой инета не было, а позаботиться заранее не подумал...

Экранчик вывел на салонное зеркало по потолку (по правой стороне).

Сэкономил 3000 руб., при этом лично для меня с экранчиком, показывающим точное расстояние до препятствия - гораздо удобней.

Всё не так страшно, как кажется - страшнее было начать.

dibronx · 03.04.2013, 14:18

В дополнение к теме http://www.drive2.ru/cars/renault/du...l/744884/#post. Кто будет ставить 4 датчика.

glebka · 03.04.2013, 17:12

Цитата:

Сообщение от SidAn

,Экранчик вывел на салонное зеркало .

а можно фотку как смотриться ?
и какое расстояние между датчиками делали?

SidAn · 03.04.2013, 19:35

Цитата:

Сообщение от glebka

а можно фотку как смотриться ?
и какое расстояние между датчиками делали?

Фотку с экранчиком постараюсь завтра сделать. Датчики разметил сначала крайние (как можно ближе к краю как мне показалось), затем расстояние между крайними датчиками разделил на 3...

Strusto · 03.04.2013, 19:57

Цитата:

Сообщение от dibronx

В дополнение к теме...

Спасибо большое, только пара вопросов, почему датчики не врезали в черную часть и бампер снимали только из-за парктроника, или были другие дела.

Alchi · 03.04.2013, 20:01

Цитата:

Сообщение от SidAn

...крайние (как можно ближе к краю как мне показалось), затем расстояние между крайними датчиками разделил на 3...

Общие рекомендации по разметке датчиков...

SidAn · 03.04.2013, 20:12

Цитата:

Сообщение от Alchi

Общие рекомендации по разметке датчиков...

Из инструкции к сПАРК-4-F:

Цитата:

3.УСТАНОВКА СИСТЕМЫ
Определите места для установки датчиков, равномерно разметив бампер, в зависимости от их количества в комплекте. Расстояние от углов бампера до крайних датчиков (левого и правого) должно быть около 10 см. Рекомендуемая высота установки датчиков от земли – 60 см.

Alchi · 03.04.2013, 20:21

SidAn, теперь ясно.
А то

Цитата:

Сообщение от SidAn

как можно ближе к краю

и

Цитата:

Сообщение от SidAn

Расстояние от углов бампера до крайних датчиков (левого и правого) должно быть около 10 см

всё таки не одно и то же...

SidAn · 03.04.2013, 20:39

Цитата:

Сообщение от Alchi

всё таки не одно и то же...

Проблема, что у бампера углов как таковых нет - одни округлости

, поэтому и делал как можно ближе из соображений чтобы не вбок смотрели.

---------- Сообщение добавлено в 20:39 ---------- Предыдущее сообщение размещено в 20:25 ----------

Цитата:

Сообщение от Strusto

почему датчики не врезали в черную часть

То-же ставил в крашеную часть бампера.
Рекомендуемая высота установки датчиков от земли – 60 см - это как раз крашеная часть бампера.
Хотя если меньше 60, то бывают специальные шайбы, направляющие датчики немного вверх, либо бывают "обучающиеся" парктроники, которые запоминают расстояние до земли.

dibronx · 03.04.2013, 22:19

Цитата:

Сообщение от Strusto

Спасибо большое, только пара вопросов, почему датчики не врезали в черную часть и бампер снимали только из-за парктроника, или были другие дела.

Из за парктроника, черная часть бампере под наклоном, парктроник будет показывать не точно.

glebka · 03.04.2013, 22:46

SidAn
почему просим расстояния. вы сверлили снаружи. не попали ни в один усилитель и прочую бяку.
вот по вашим размерам я бы и просверлился...

SidAn · 03.04.2013, 23:03

Цитата:

Сообщение от glebka

SidAn
почему просим расстояния. вы сверлили снаружи. не попали ни в один усилитель и прочую бяку.
вот по вашим размерам я бы и просверлился...

Если память не изменяет, при сверлении средних отверстий в поперечины какие-то попал, но благополучно их высверлил... Проблем не наблюдаю. Может лучше у dibronx-а размеры взять - он бампер снимал, наверняка смотрел куда сверлить.

Или задать этот вопрос Aargh68 он писал:

Цитата:

Сообщение от Aargh68

Бампер с АФ заказывали. Я его дней 10 ждал. Я его смотрел перед установкой, меня вызывали к машине. На нем 4 отверстия было, заводского исполнения.

SidAn · 04.04.2013, 08:32

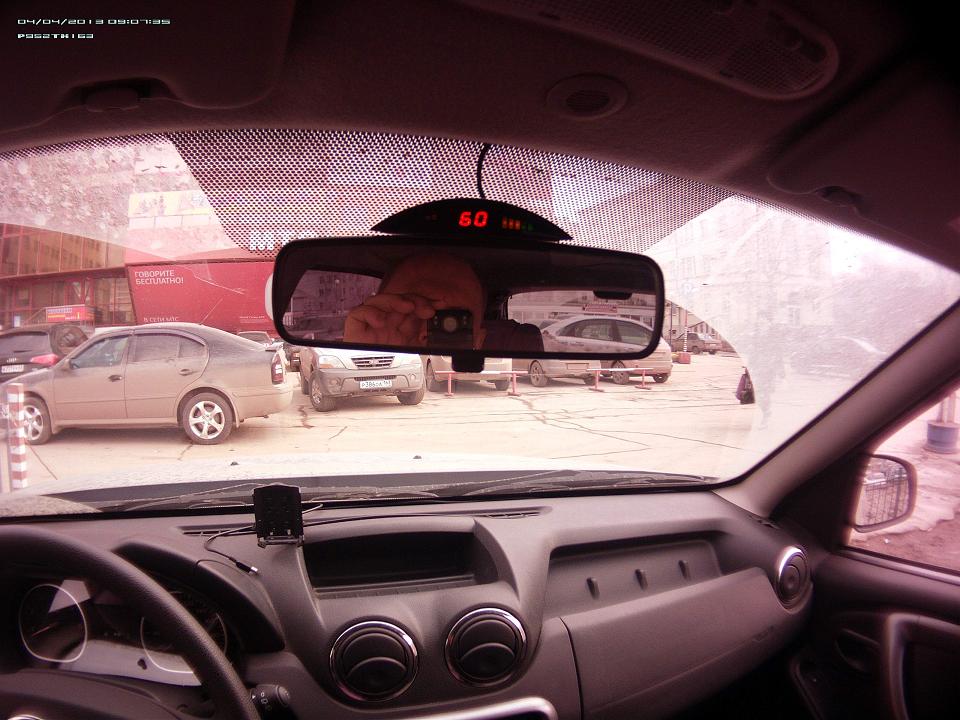

Вот, щелкнул регистратором свой экранчик от сПАРК-4-F.

Лучше, конечно, если бы острых углов не было, т.к. плотного прилегания нет, но это уже придирки, про которые забываешь на следующий день.

Кстати, у того парктроника, который пришел на смену моему, экранчик без острых углов:

ЯРОСЛАВ · 04.04.2013, 11:06

Цитата:

Сообщение от SidAn

Вот, щелкнул регистратором свой экранчик от сПАРК-4-F.

Лучше, конечно, если бы острых углов не было, т.к. плотного прилегания нет, но это уже придирки, про которые забываешь на следующий день.

Кстати, у того парктроника, который пришел на смену моему, экранчик без острых углов:

Поставил так же-все отлично.

---------- Сообщение добавлено в 12:06 ---------- Предыдущее сообщение размещено в 12:04 ----------

Цитата:

Сообщение от ЯРОСЛАВ

Поставил так же-все отлично.

и видеорегистратор такой же

Opora · 04.04.2013, 13:51

Друзья, а как вы протягивали провод под обшивкой крыши?

HID · 04.04.2013, 14:03

Цитата:

Сообщение от Opora

Друзья, а как вы протягивали провод под обшивкой крыши?

дык "под обшивкой" - не означает посередине крыши. По краю рядом с дверью - достаточно отогнуть уплотнитель и откроется край обшивки, завести тонкий провод под который труда не составит.

Opora · 04.04.2013, 14:48

HID, а под зеркало заднего вида по кромке лобового?

HID · 04.04.2013, 14:51

Цитата:

Сообщение от Opora

HID, а под зеркало заднего вида по кромке лобового?

там же тоже идет край обшивки потолка и под него так же можно подсунуть провод, начиная от угла рядом с дверью и до середины лобового - у меня так провод антенны сигналки на логане проведен. Т.е. в случае с парктроником провод будет проложен буквой "Г"

Opora · 04.04.2013, 14:59

Спасибо! Я так примерно и думал. Сам рассматривал вариант протяжки через крышу напрямую при помощи стальной проволочки. Теперь посмотрю, как этот вариант будет получаться)))

shiften · 05.10.2013, 14:43

Цитата:

Сообщение от Opora

Друзья, а как вы протягивали провод под обшивкой крыши?

Тут описывали что провод по краю обшивки подсовывали, я же у себя протягивал через ручки которые сверху прикручены. Они легко снимаются и на их месте есть отверстия в обшивке, через них и протягивал. Откручивал переднюю и заднюю ручку.
Т.к. коммутационный блок парктроника у меня спрятан в нише где домкрат, то туда провод от монитора заводил под обшивкой крыши и опускался по задней арке за обшивкой.
