Skipper-Влад / Privilege 2.0 4x4 / Чёрная жемчужина

[Skipper-Влад]

Сообщение от Sapsan

был задан вопрос машина еще на гарантии

Могу сказать только одно - машина на гарантии, гарантийный срок не вышел, а вот приборную панель менять по гарантии уже не будут (но имеется возможность вернуть в штатный свет, ОД внутрь приборки не полезет и не увидит перпайки).

Сообщение от Sapsan

Приехав на стоянку глянул на мафон и печку и ...... . Вердикт - пересвет 100%

С мафоном проще, а вот под печку нужно платы обрисовать, вытравить...
Sapsan, Саша, как показания спидометр и тахометра? В норме?

[Sapsan]

Привет! Вот поэтому и сказал ей что почти. Ты сегодня дома? Думаю тебе нужно самому проехаться.

[Skipper-Влад]

Сообщение от Sapsan

Ты сегодня дома?

Буду дома в районе обеда, поглядим...
ЗЫ Обороты можешь проверить с помощью OBD

[Sapsan]

В районе часа буду у тебя. Сейчас могу сказать что днем на солнышке БК выглядет темнее чем на фотках вечером.

[dg972]

Влад, в тестовом режиме приборного щитка есть мгновенный расход топлива. У меня на холостых по нулям. Как думаешь почему. Такого не может быть!

[Skipper-Влад]

Сообщение от dg972

Влад, в тестовом режиме приборного щитка есть мгновенный расход топлива.

Да

Сообщение от dg972

У меня на холостых по нулям. Как думаешь почему

ИМХО возможно из-за последовательности действий.
Дима попробуй включить зажигание и сразу заведи двигатель не отпуская кнопку сброса суточного пробега...

[Skipper-Влад]

Вот и нашлось время для светотюнинга...
Начну с самого начала:
1. Изготовление печатной платы для плафона внутресалоннго освещения.

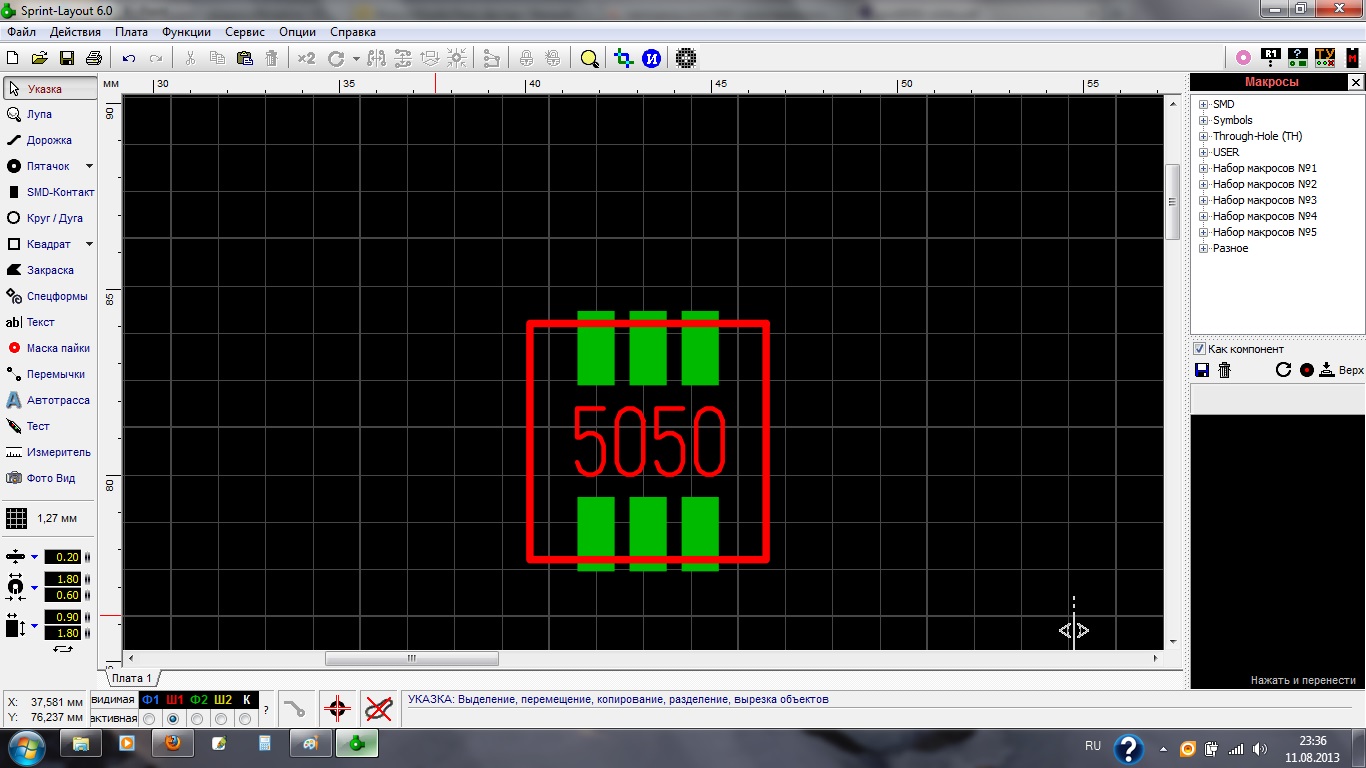

В Sprint-Layout (см. вложение 1) для начала создадим требуемый нам элемент (тот элемент который будем использовать и который отсутствует в базе), а именно светодиод с типом размера 5050 (трех кристальный). Создание макроса процесс не сложный, макрос создаем на основе datasheet к данному элементу - вложение 2. С помощью инструмента "построитель контактных площадок" обрисовываем элемент (см. вложение 3) в результате получаем светодиод smd 5050 (для дальнейшего его использования, на будущее, сохраняем как макрос).

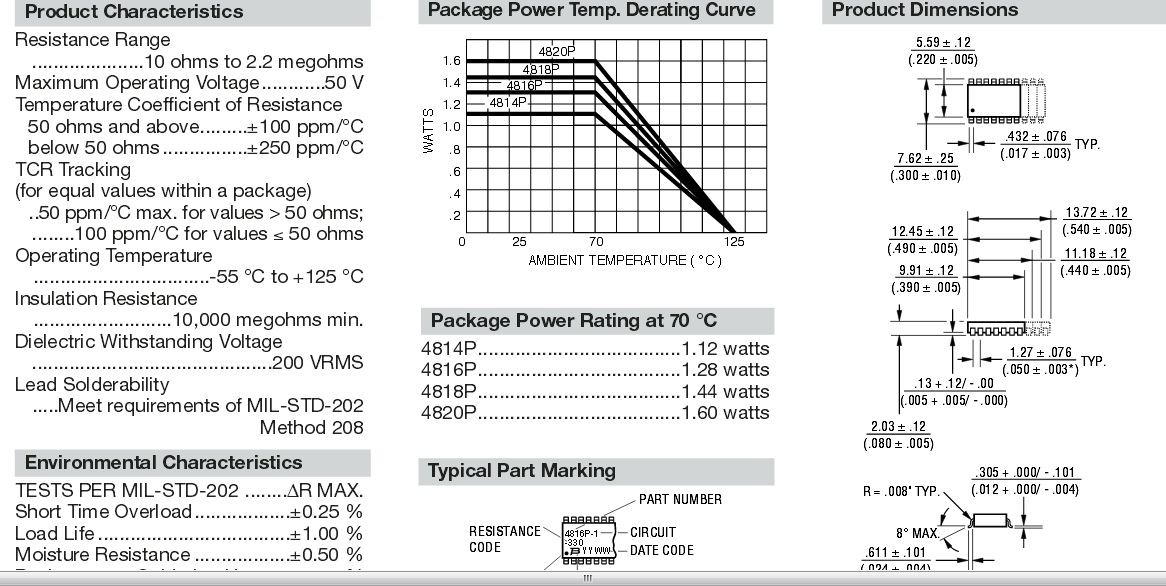

Аналогичным способом готовим и остальные требуемые элементы, например резистивную сборку 4816Р (вложение 5, 6).

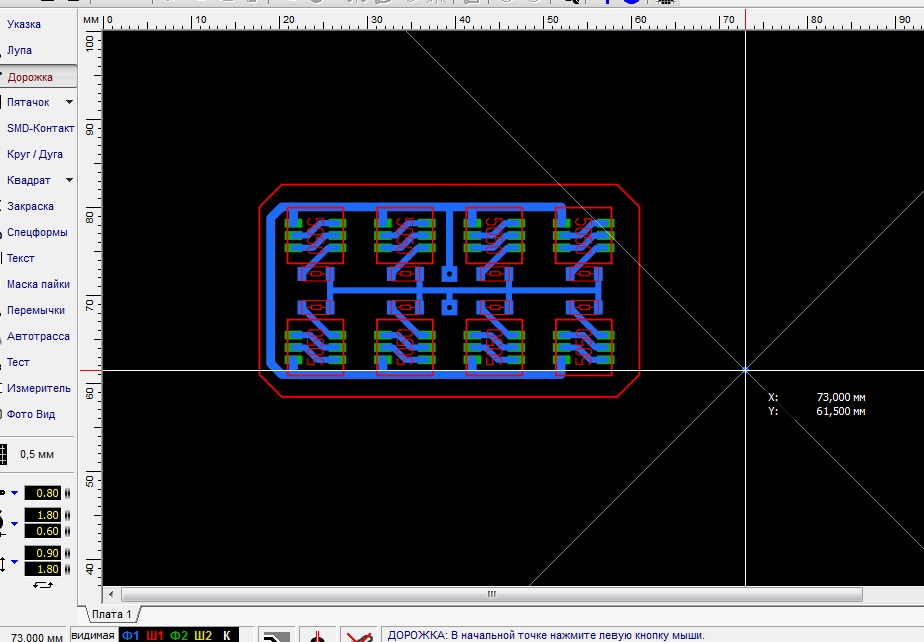

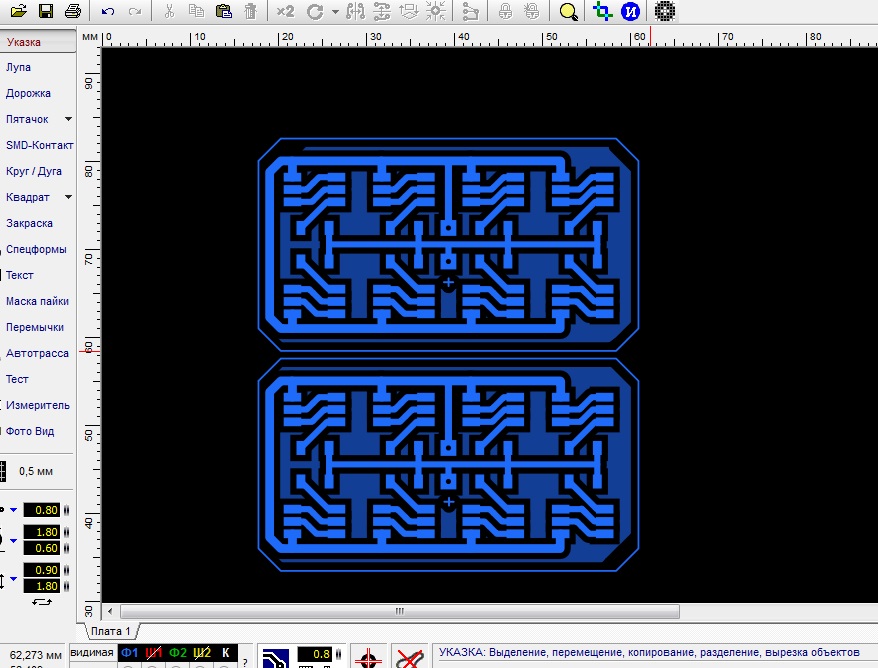

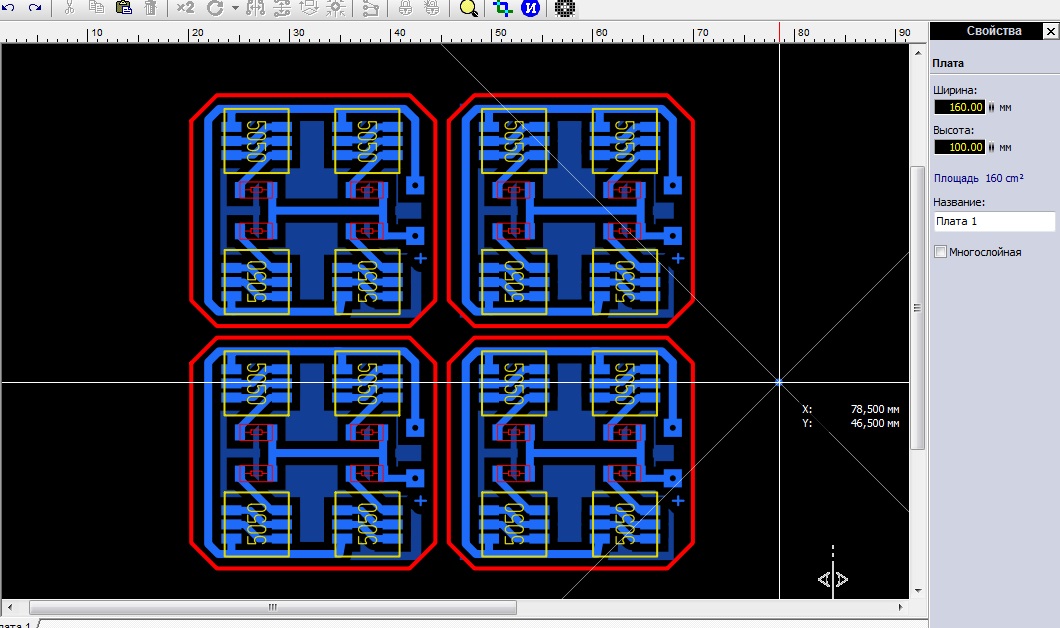

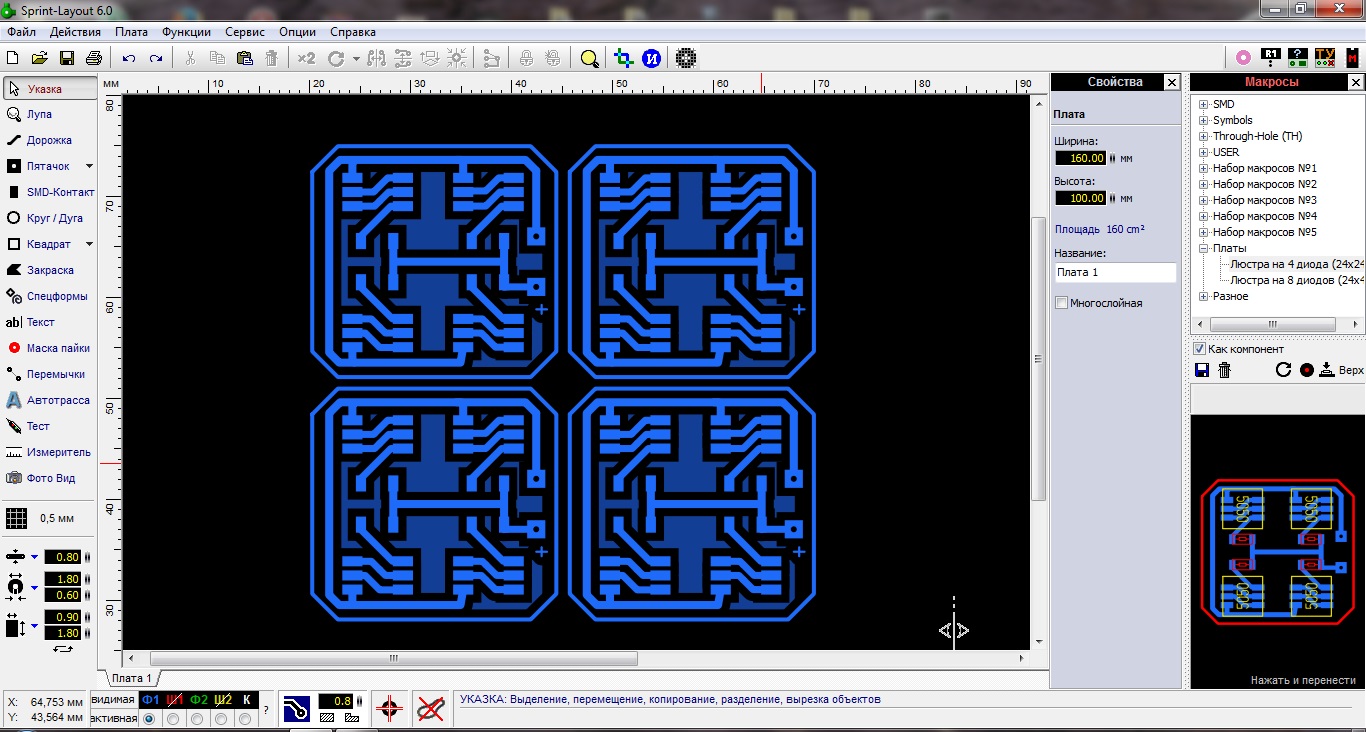

Приступаем к обрисовке платы. Нам известны требуемые размеры (замеры внутренней части плафона), по ним и создаем контур печатной платы (вложение 7). На созданную плату компонуем наши элементы учитывая особенности подключения (вложение 8, 9). С помощью инструмента "дорожка" производим соединения согласно используемой схемы подключения.

PS. Данная схема подключения не является основополагающей!

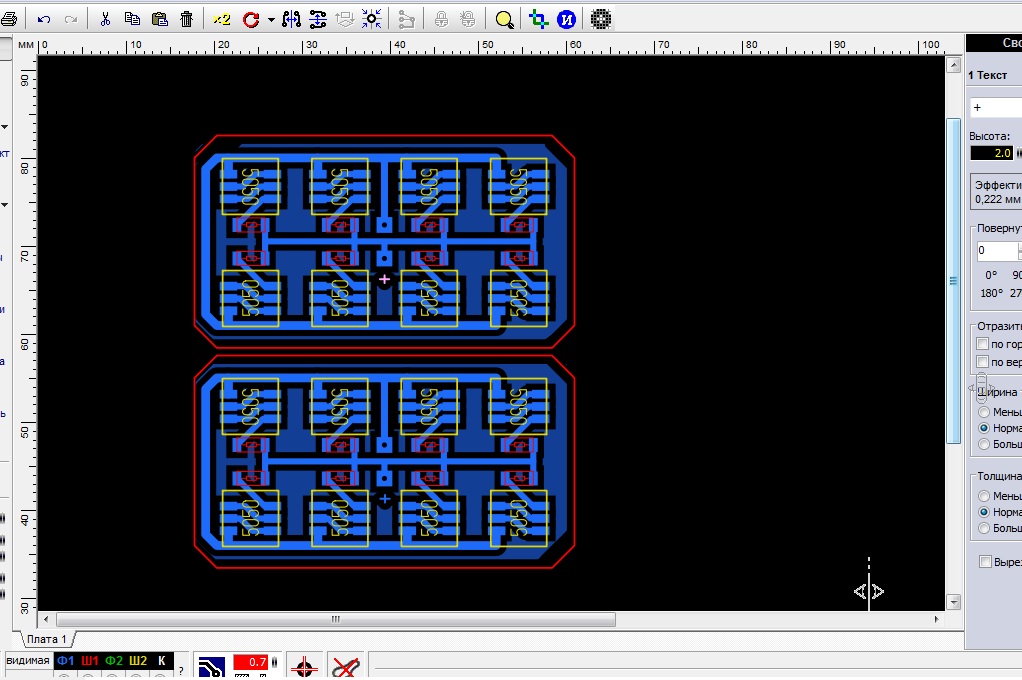

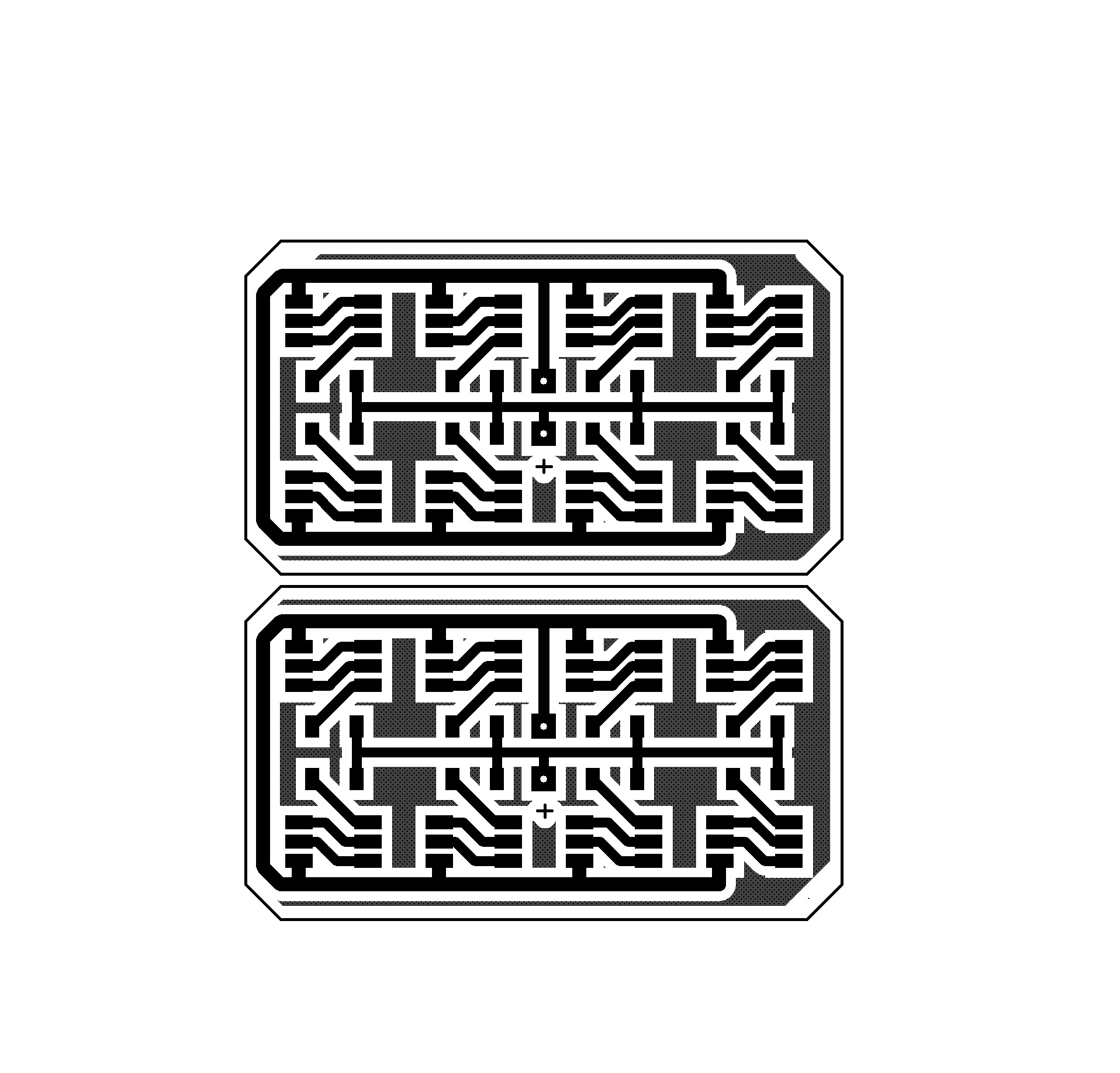

Далее (дабы не убить в мгновение раствор хлористого железа прокладываем полигоны) - см. вложение 11. Скрываем контуры элементов (вложение 12) и конвертируем в требуемый формат (в даном случае ч/б bmp).

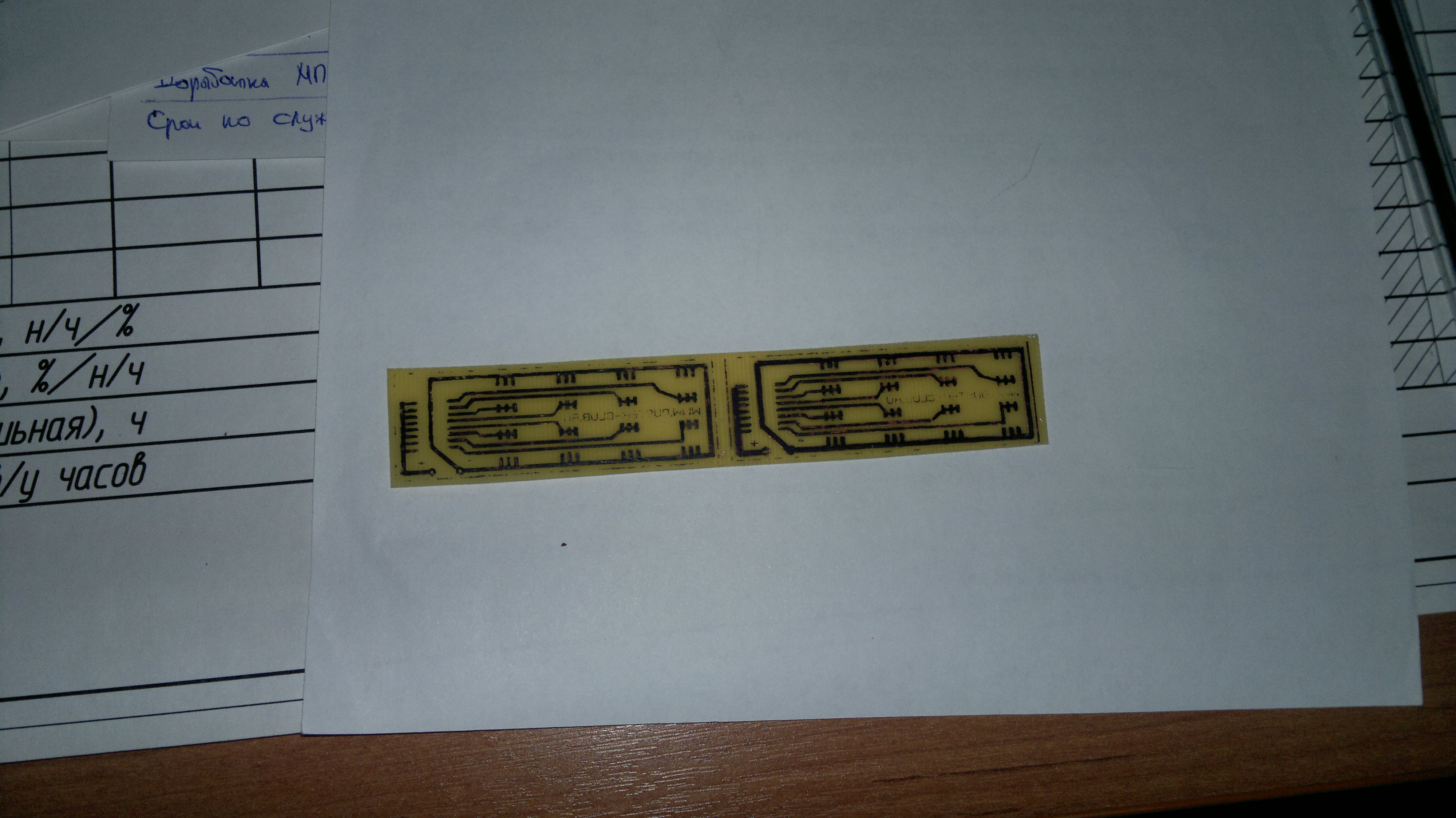

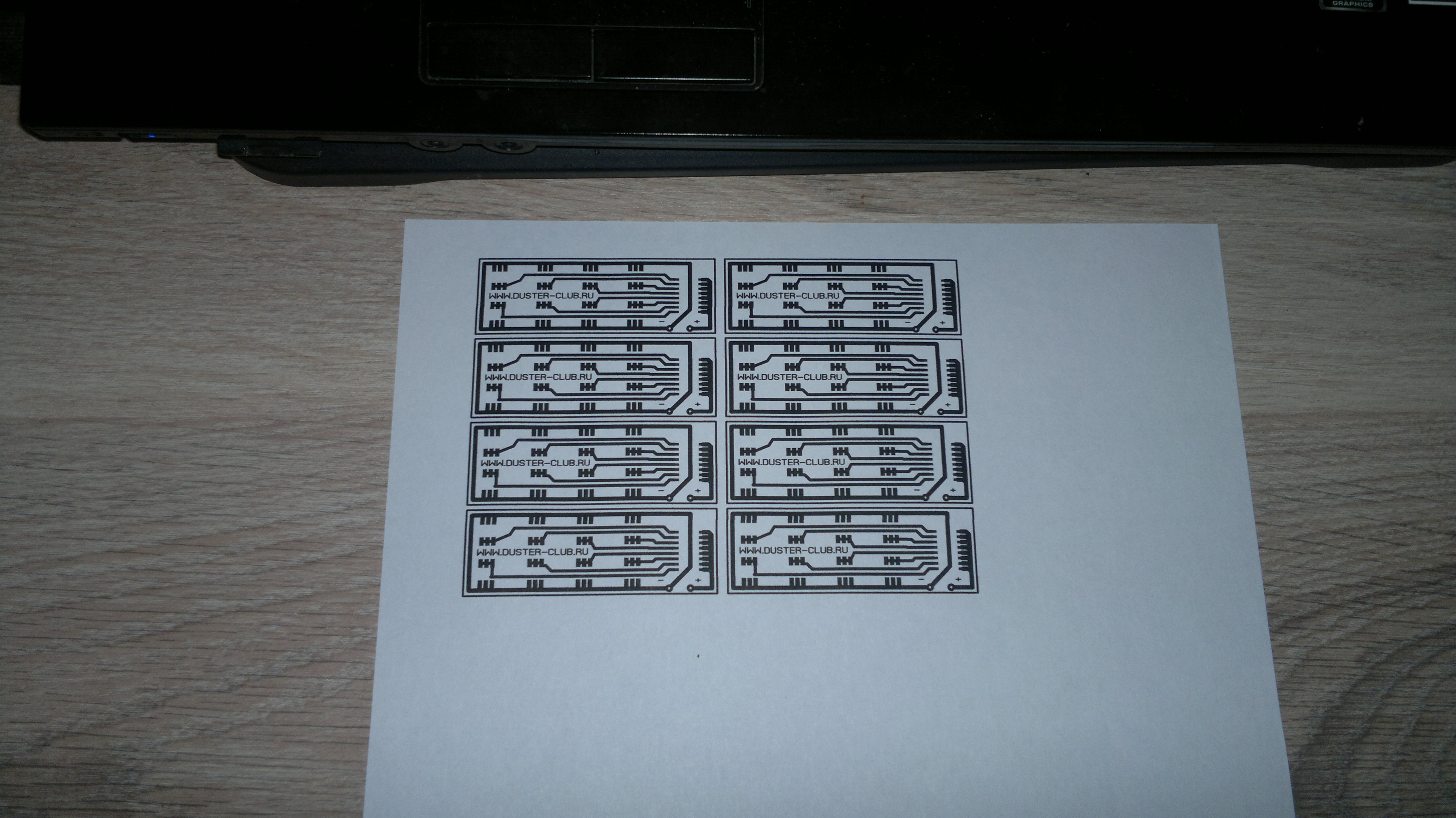

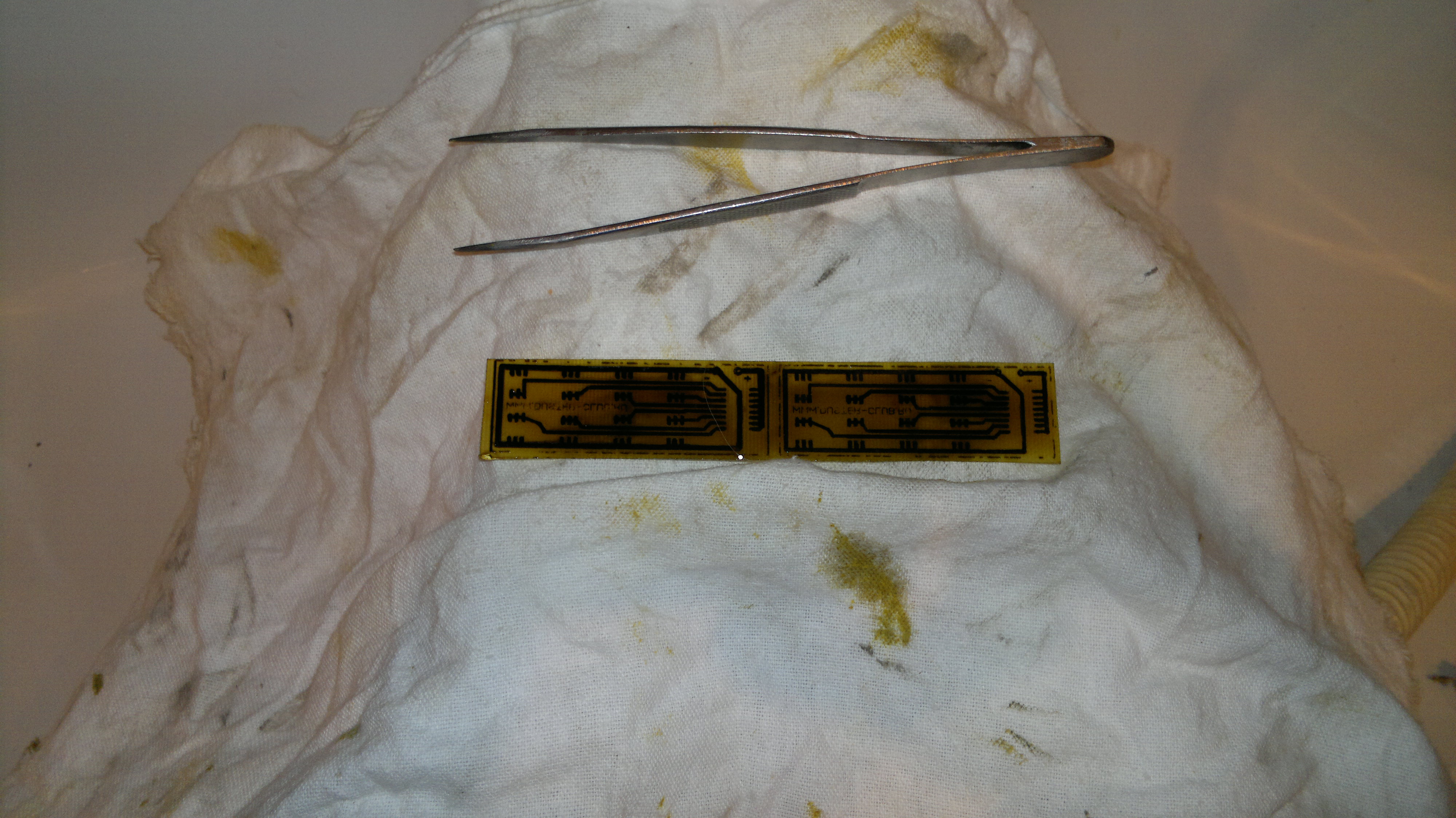

Далее дедовским методом печатаем на лазерном принтере и с помощью утюжное технологии переносим картинку на фольгированный текстолит (вложение 14, 15). Вытравливаем и получаем платы (вложение 16, 17). Зачищаем краску и облуживаем, плата готова к использованию.

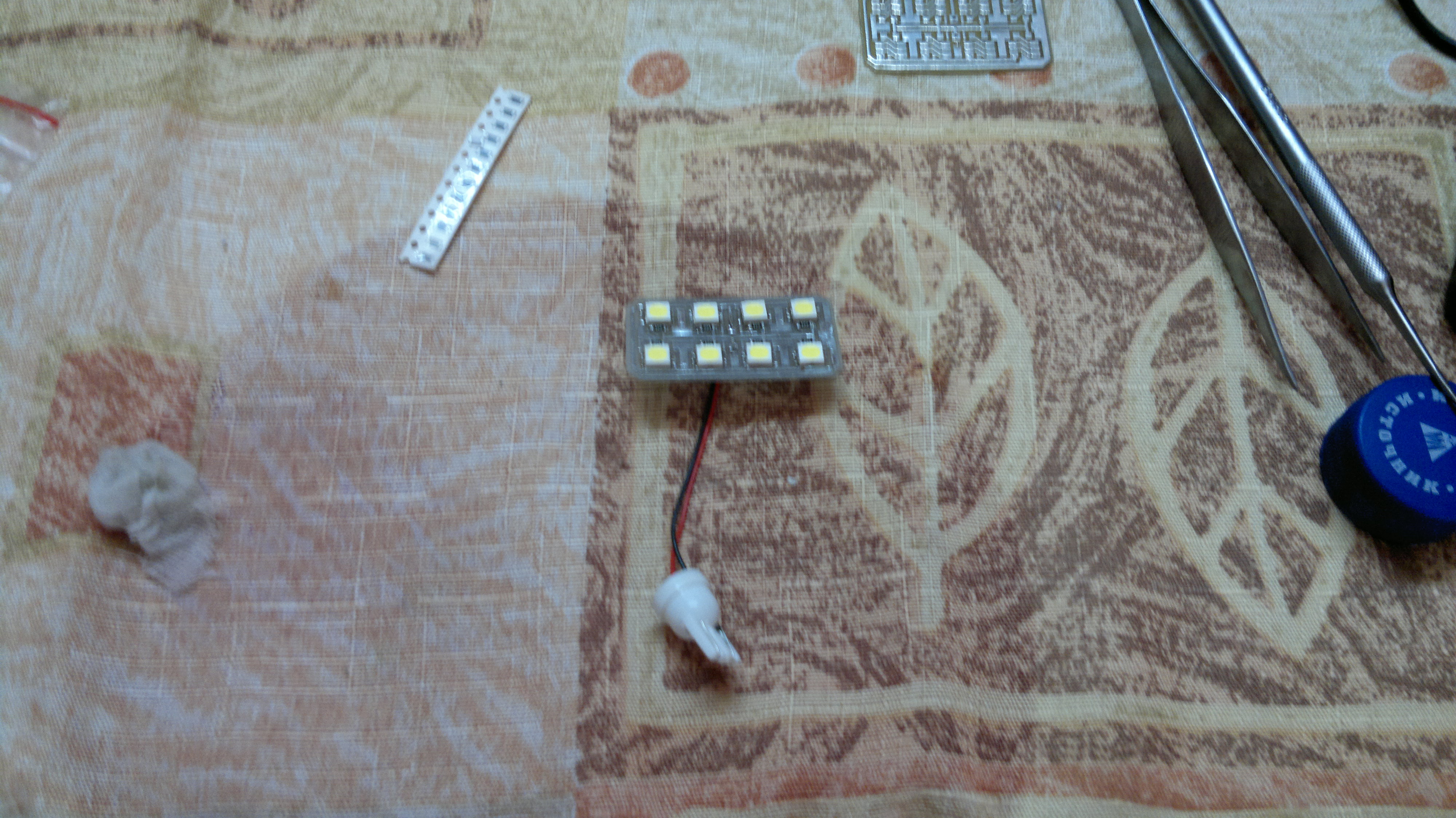

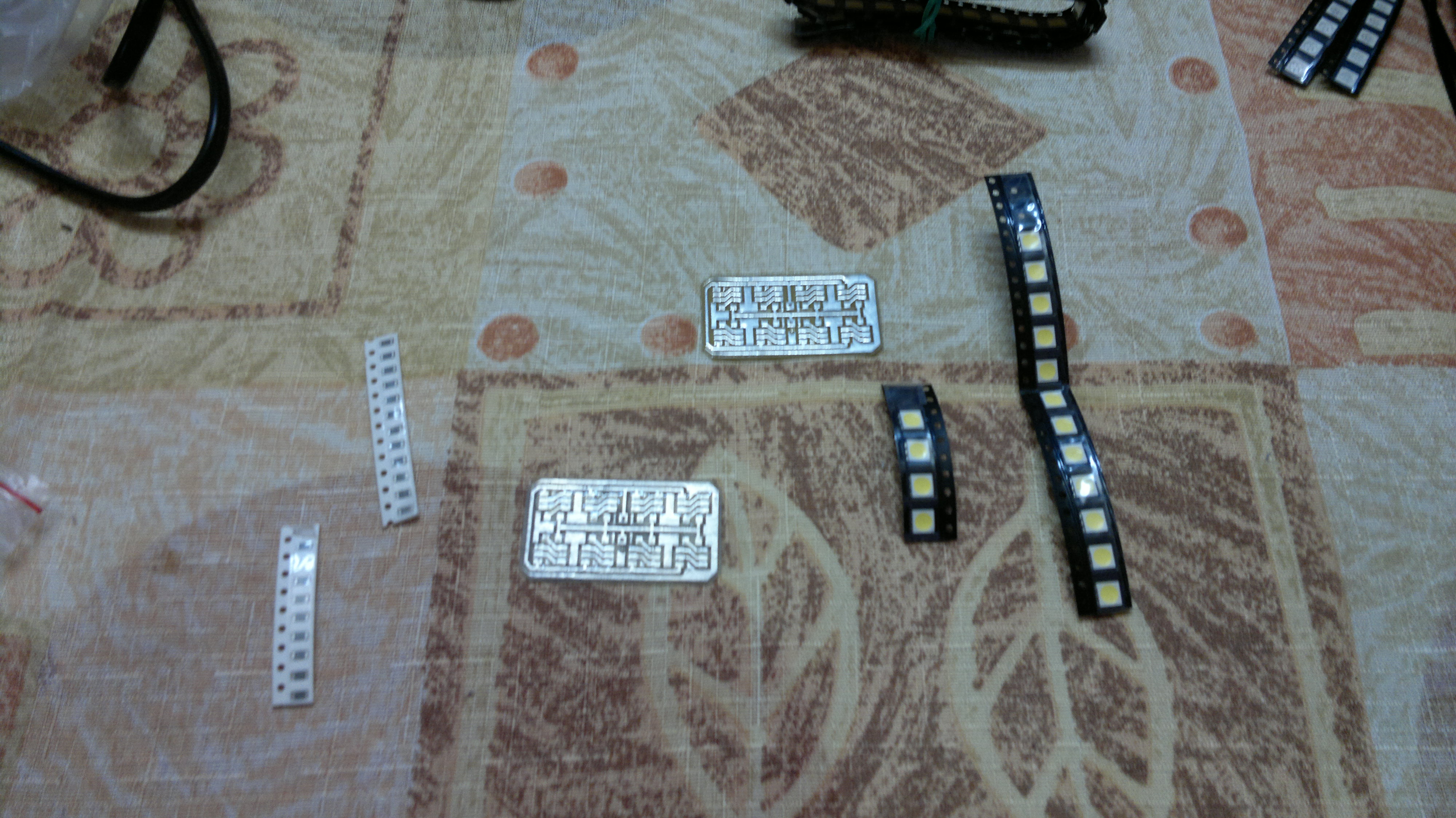

ЗЫ Аналогично изготавливались платы для освещения багажного отсека. Монтируем на плату ЭРИ

и переходим в салон автомобиля...

[Skipper-Влад]

Сняв облицовку плафона салонного освещения меняем лампу накаливания на изготовленную люстру соблюдая полярность (светодиоды полярны, поэтому если люстра не загорелось поворачиваем цоколь на 180 градусов или используем прибор для определения правильной установки).

Так как просто свет мне не интересен и задуман двойной режим работы плафона, т.е при втором положение переключателя (включение освещения при открытии любой двери) яркий свет не нужен мы его убавим подобрав ограничивающий резистор. для этого в разрыв белого провода впаиваем требуемое сопротивление не менее 0,5 Вт (см. вложение 2, 3).
PS. В плафоне имеется постоянные +12V (красный провод), тумблером коммутируется земля или постоянная (3 положение - постоянное горение, черный провод) или сигнал с ЭБУ - белый провод.

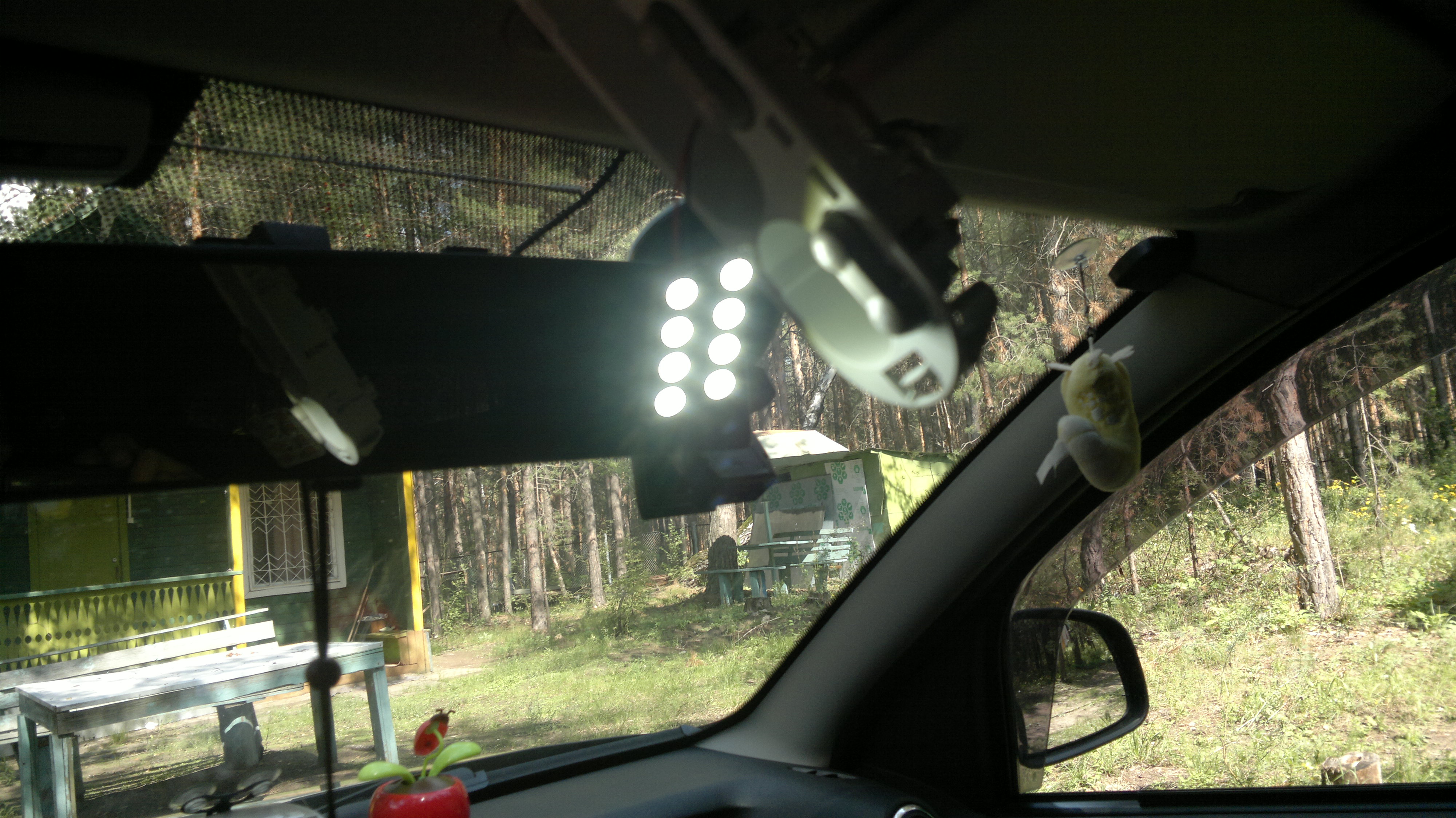

Собираем и смотрим:

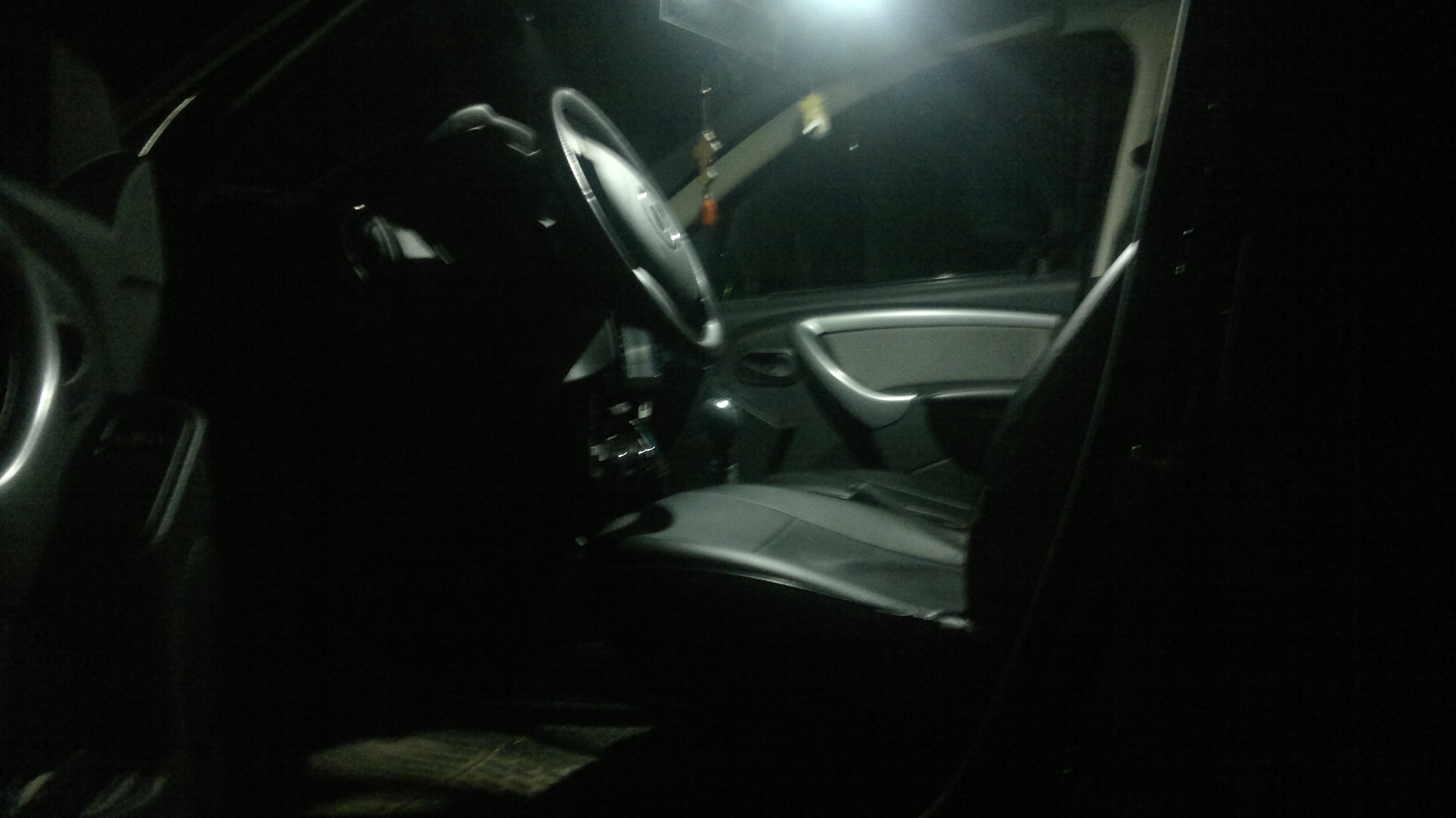

Во втором положении (включение освещения при открытии любой двери)

В третьем положение - включено всегда

Видео

[Skipper-Влад]

Сообщение от Skipper-Влад

Изготовление печатной платы для плафона внутресалоннго освещения.

Аналогично изготавливаются платы для плафона освещения багажника - вложение 1. А так же в процессе изготовления платы для замены штурманской лампы в плафоне освещения салона (вложение 2, 3)

[Skipper-Влад]

Вот и моя приборка преобразилась...

[Skipper-Влад]

Периодически каждому доводилось использовать сигнал поворотника (либо правого, либо левого) кратковременно, т.е. без его полного включения. Но в данном случае сигнал однократный если не удерживать подрулевой переключатель в среднем положении. Довелось заполучить устройство позволяющее при однократном нажатии на подрулевой переключатель "моргнуть" поворотником столько раз сколько нам необходимо (программируемая функция). Прибор называется "Комфортные поворотники" - не реклама.

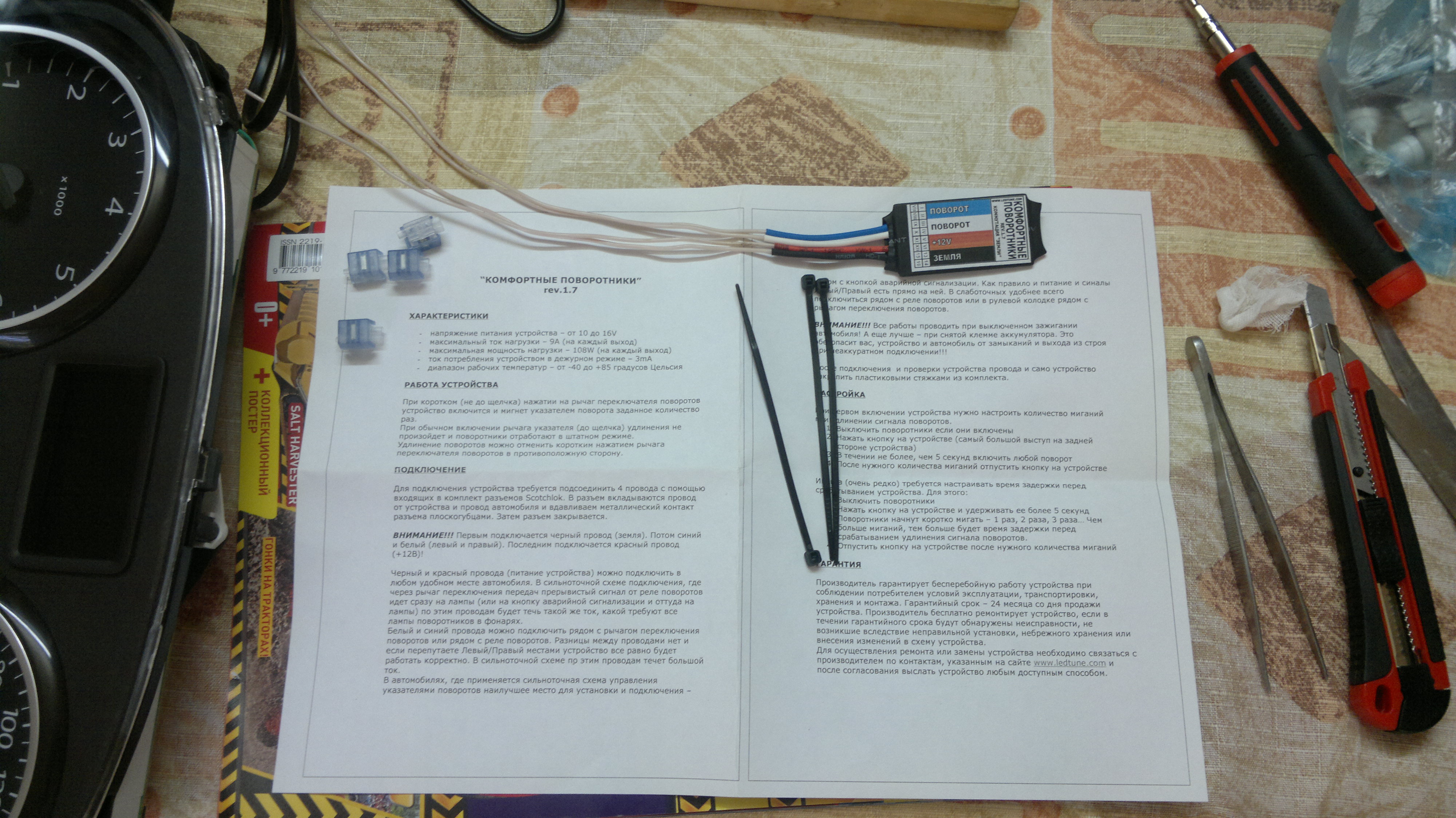

В комплекте имеется все необходимое для установки: контроллер, инструкция, стяжки и разъемы Scotchlok, монтаж занимает 5...10 минут по времени (основное время ушло на снятие и установку кожуха рулевой колонки).

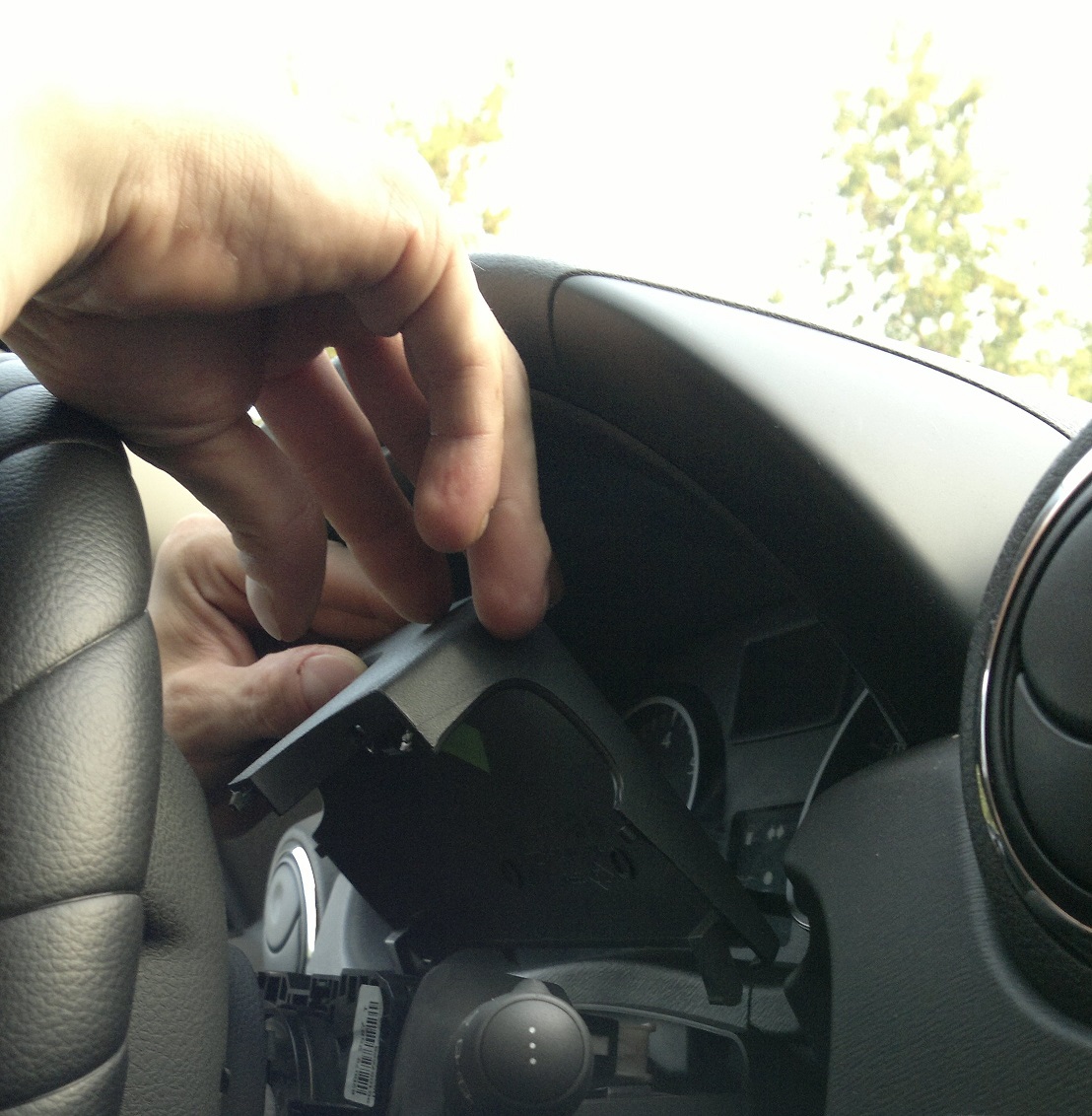

Открутив 2 самореза крепления кожуха рулевой колонки, снимаем кожух

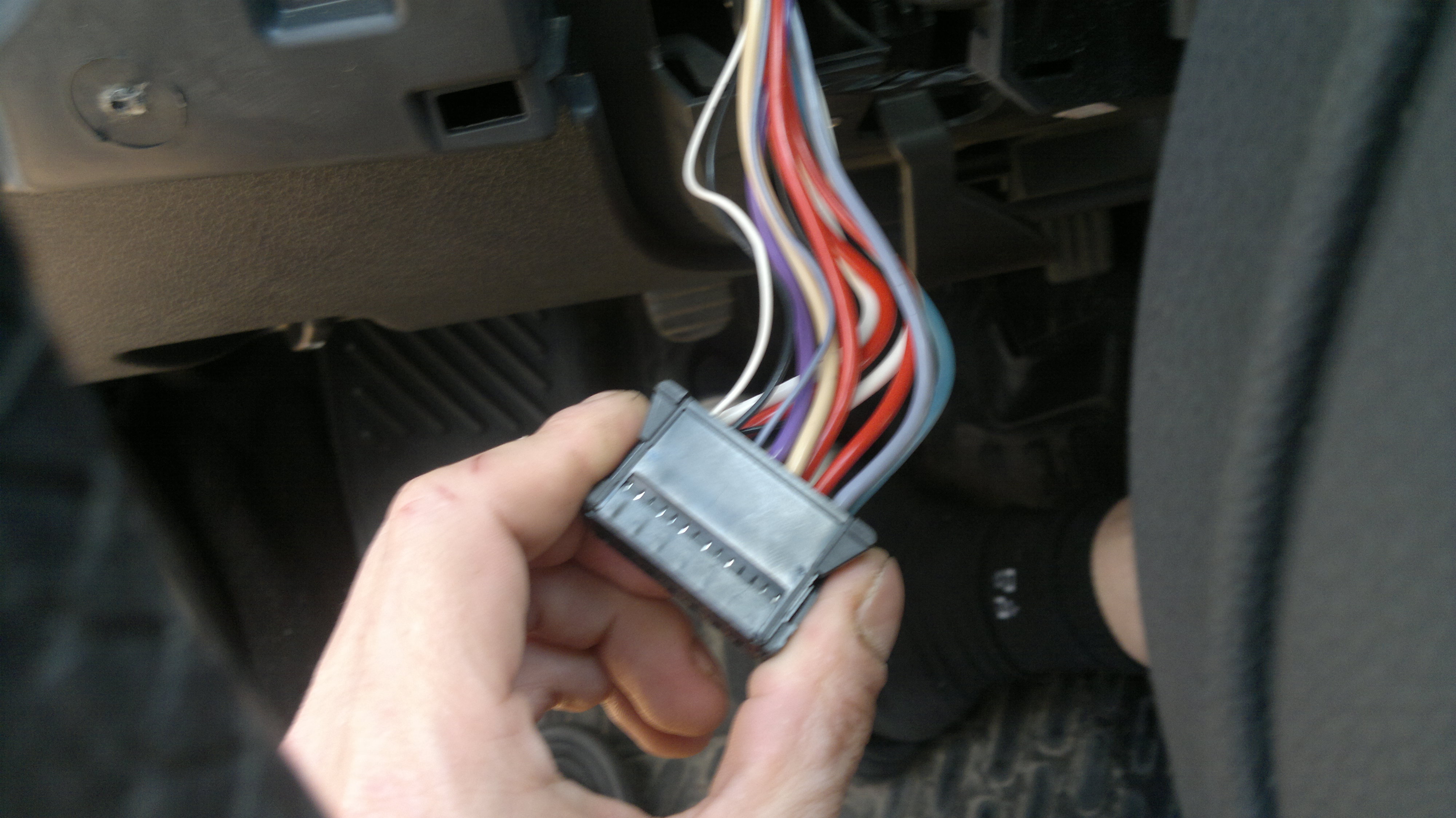

Отвернув два сомореза снимаем подрулевой переключатель (вложение 6, 7). Для удобства монтажа отстыковываем разъем.

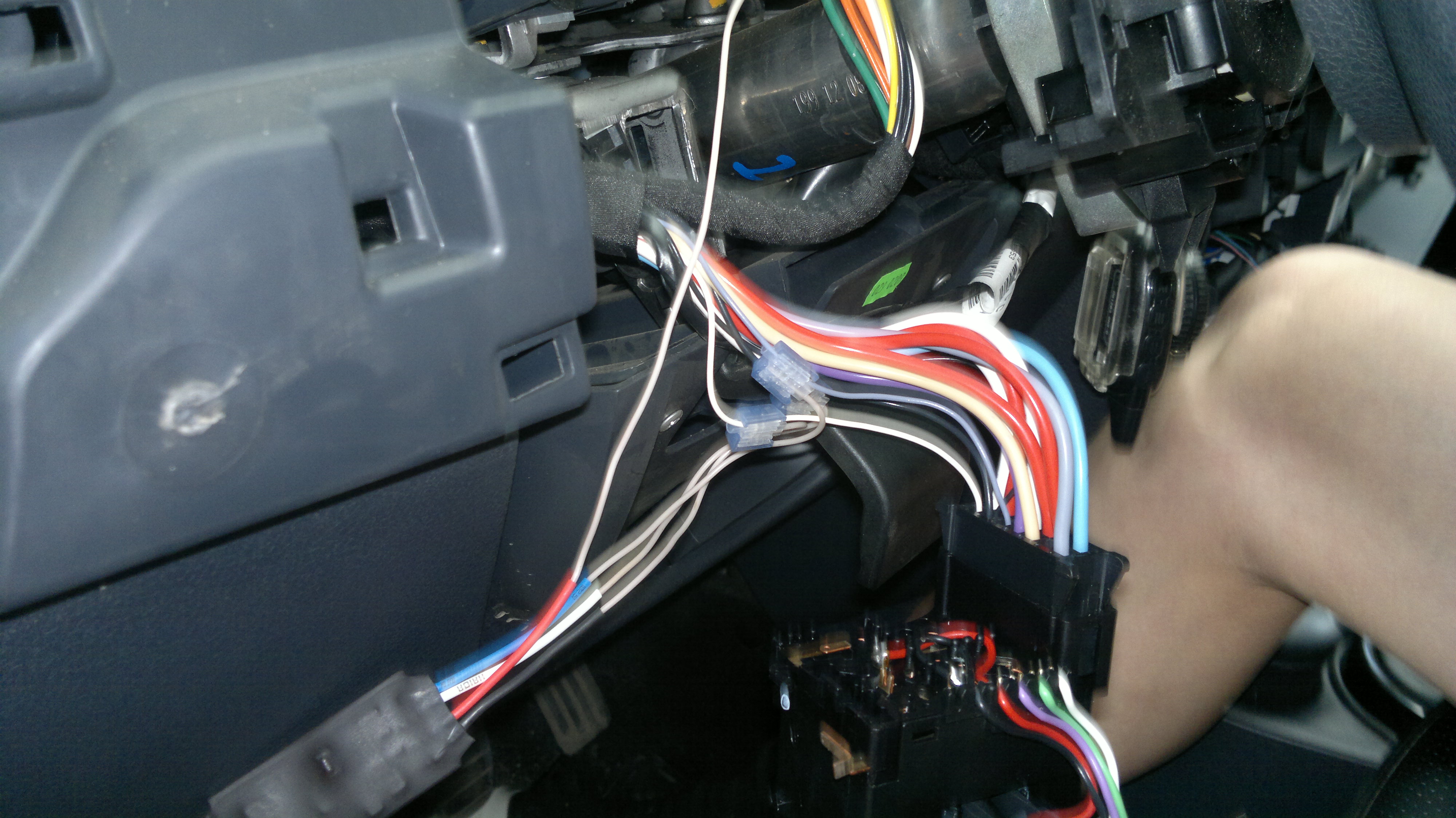

Итак. тонкий белый левый поворотник, тонкий серый - правый, черный - GND.

Питание +12V взял после зажигания на другом подрулевом переключателе (тонкий желтый провод)

С помощью разъемов Scotchlok подключаем, изолируем (на всякий случай), крепим устройство стяжками, программируем устройство по инструкции и собираем кожух.

[Skipper-Влад]

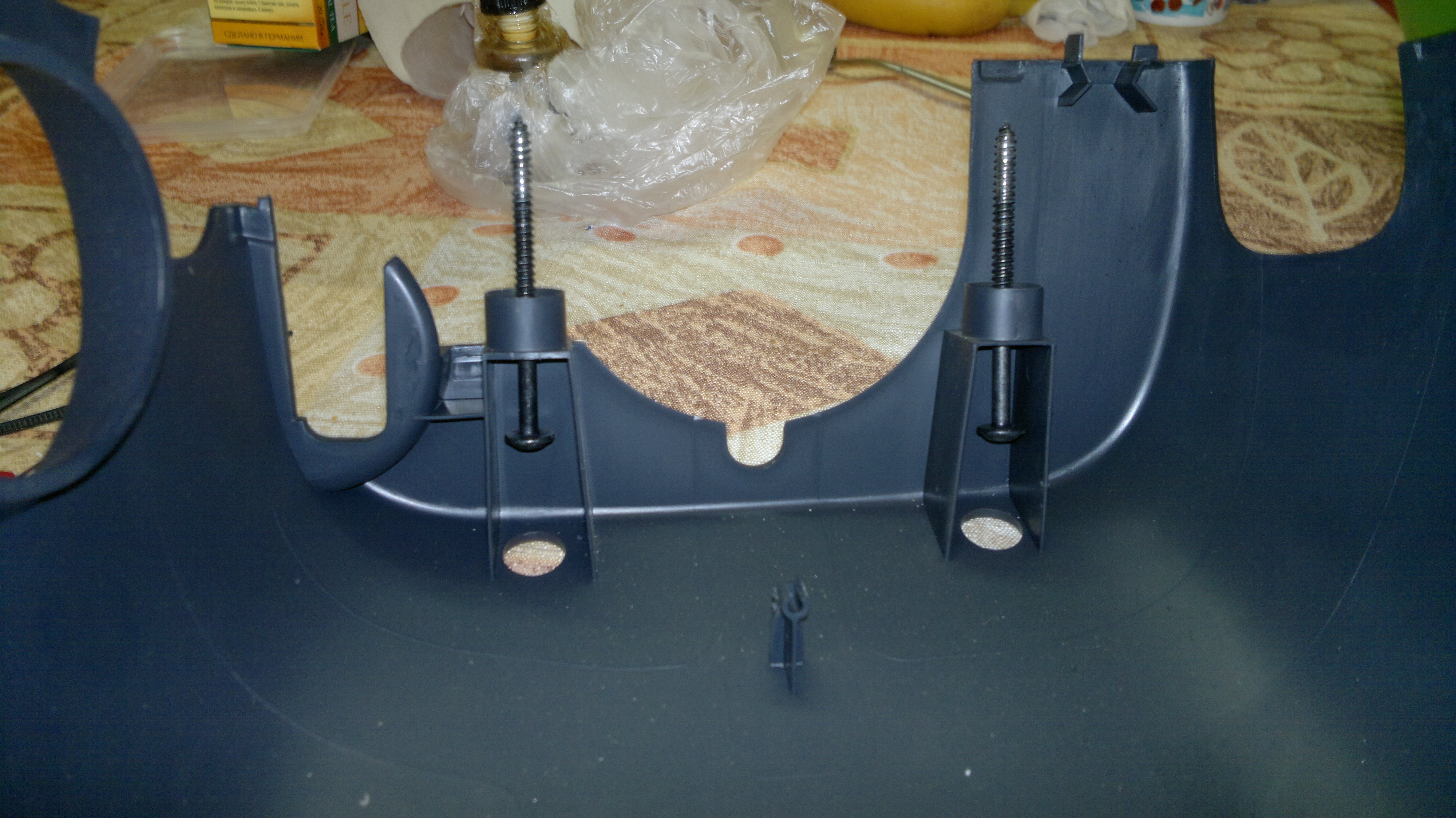

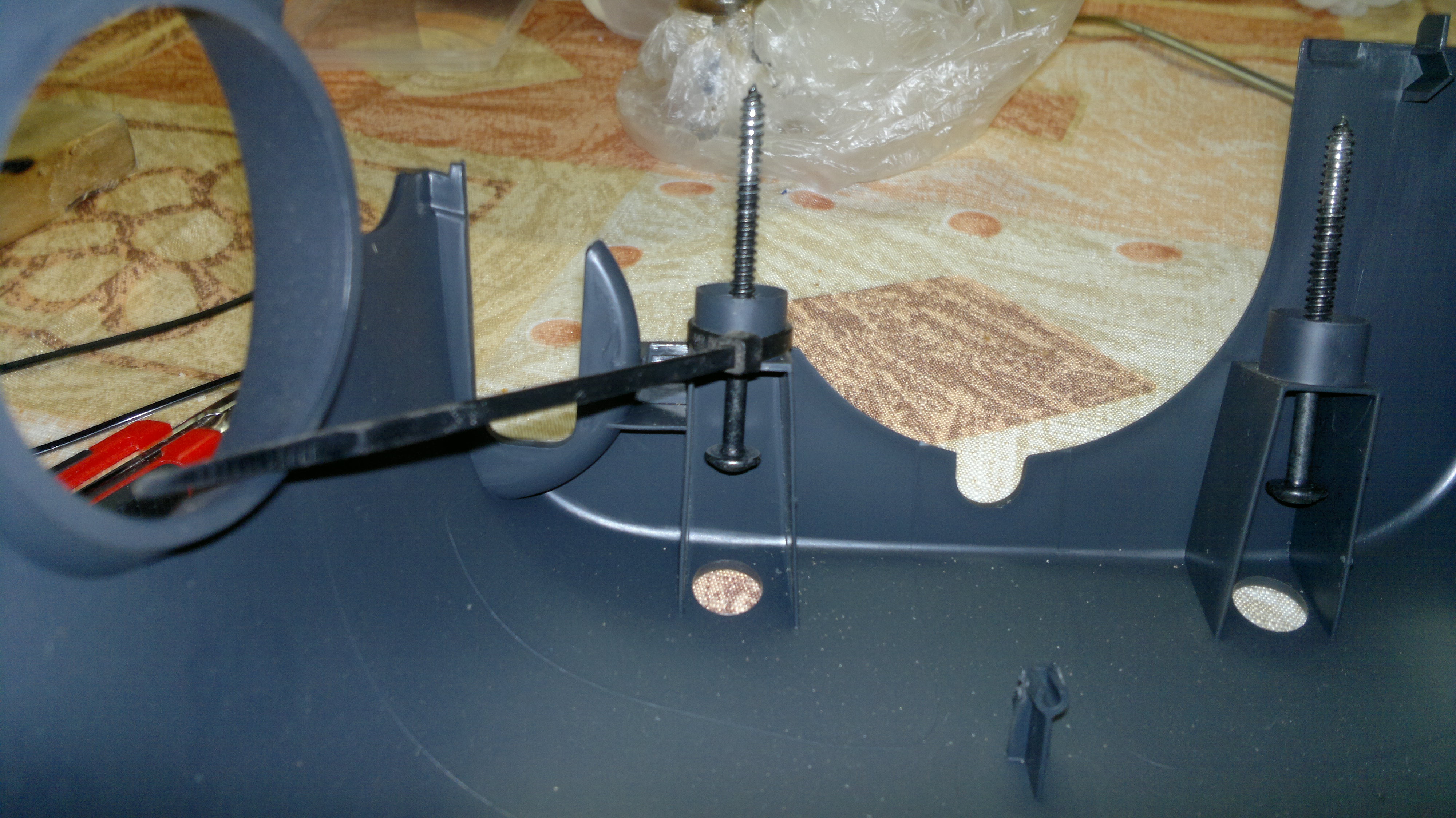

Как бывший владелец автомобилем Renault Logan помню о проблеме с втулками крепления кожуха рулевой колонки. Решил не дожидаться когда лопнут втулки и пользуясь случаем укрепил их пластиковыми стяжками.

[Sinus]

http://www.youtube.com/watch?feature...v=5--rgPogDikА пробка или горлышко от пластиковой бутылки не подойдёт?

[Sinus]

Сообщение от Skipper-Влад

Как бывший владелец автомобилем Renault Logan помню о проблеме с втулками крепления кожуха рулевой колонки. Решил не дожидаться когда лопнут втулки и пользуясь случаем укрепил их пластиковыми стяжками.

[Skipper-Влад]

В свое время был приобретен прикуриватель с подсветкой у нашего партнера Интернет-магазина Logan-City.
Замена штатного прикуривателя на прикуриватель с подсветкой изменений в штатную электропроводку не требует, проводок от габаритов в разъеме уже имеется (голубой провод).

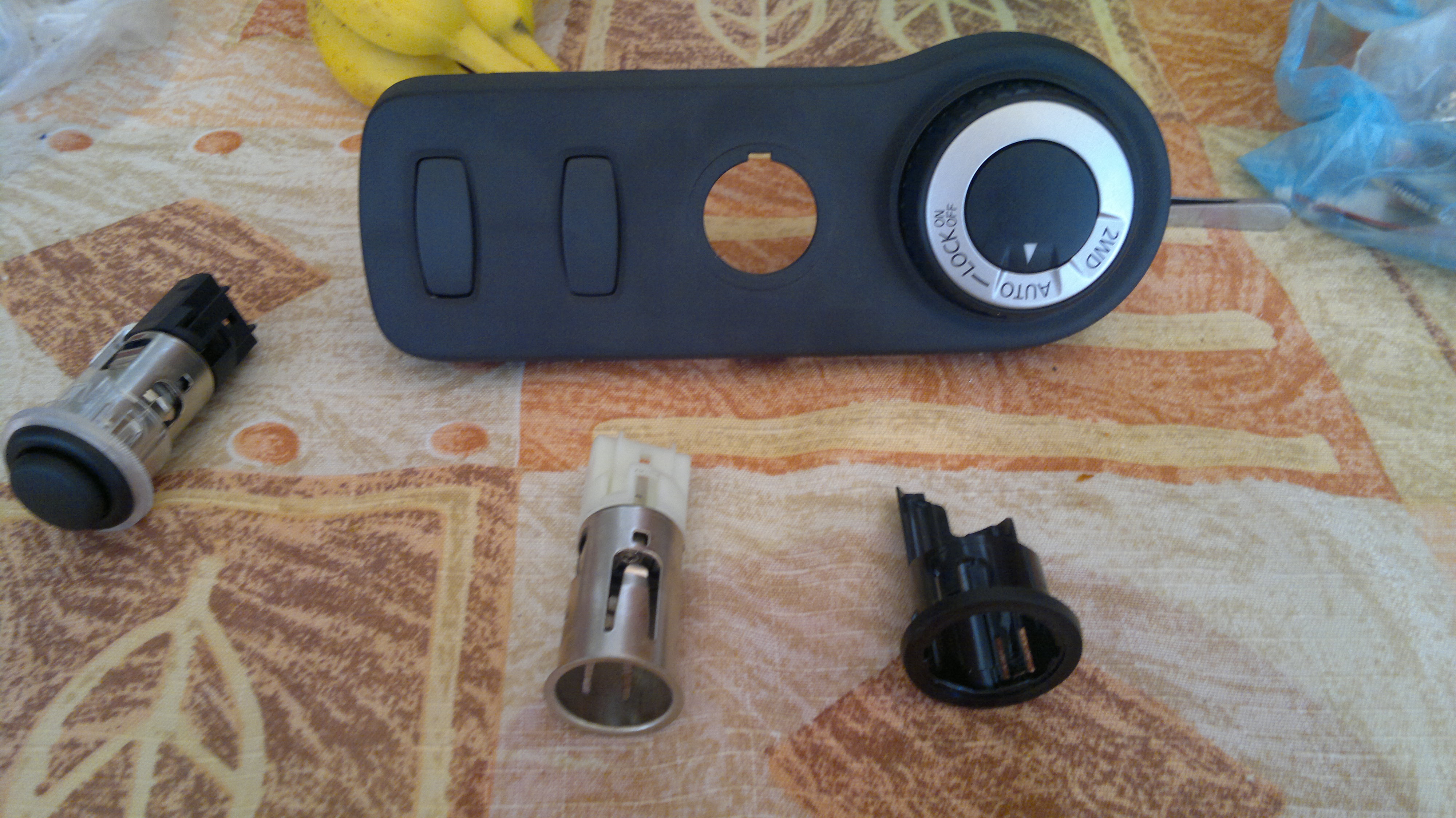

Снимаем накладку (крепится на нескольких защелках), разъединяем разъем прикуривателя и шайбы управления электроприводом задних колес (если установлены кнопки ЕСП и парктроника, отключаем и их).

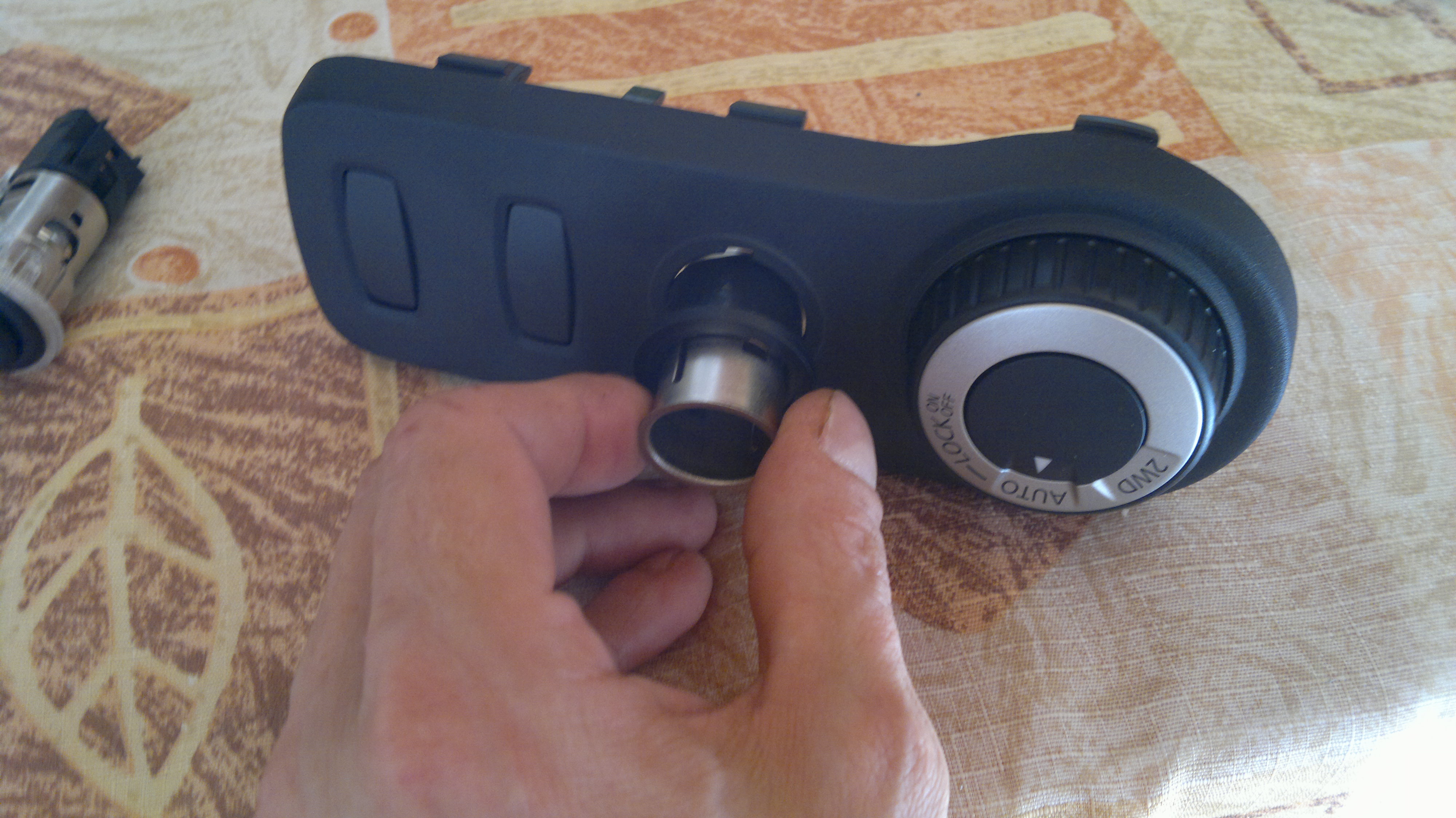

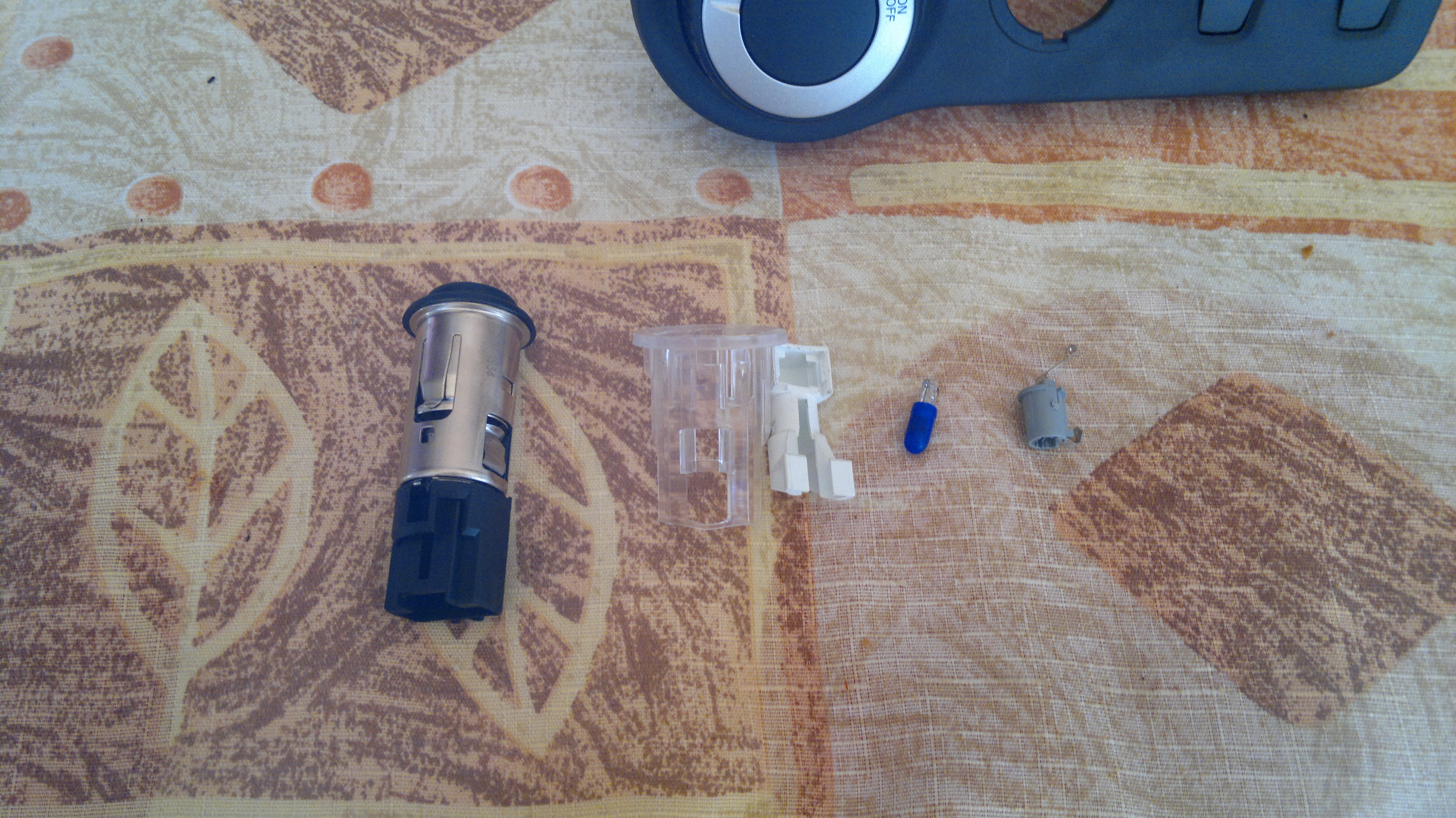

Вынимаем штатный прикуриватель, для этого сначала извлекаем металлическую внутреннюю часть затем пластиковое кольцо.

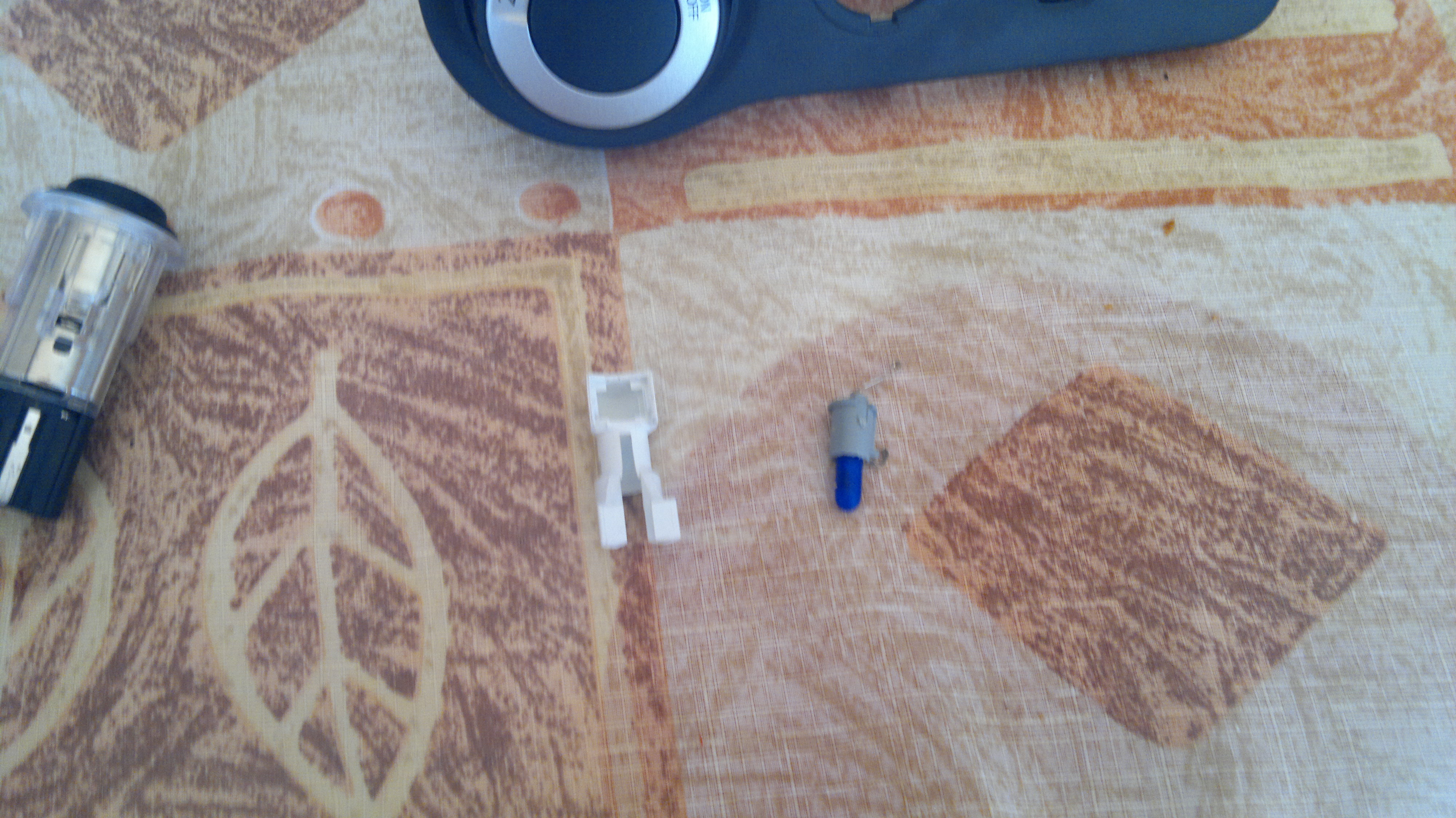

Если нас устраивает купленный синий подсвет прикуривателя оставляем так как есть, если нет, то меняем лампочку...

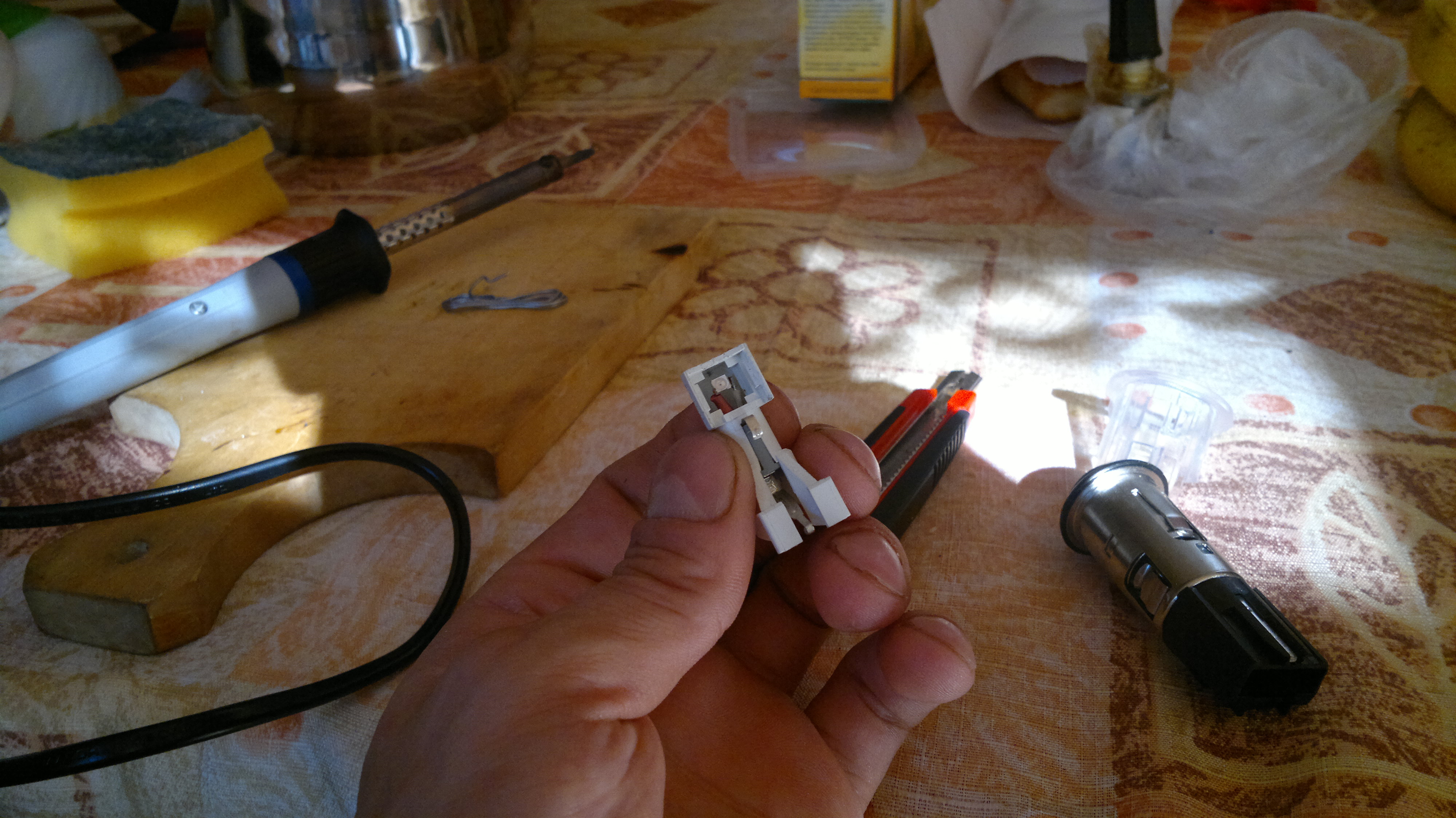

В данном прикуривателе меня больше всего привлекло бесцветное (прозрачное) кольцо, т.е. подсветку можно сделать любую. Решил сделать красной, вместо лампочки установил светодиод (был под рукой).
Собираем в обратной последовательности (патрон с лампочкой устанавливается в последнюю очередь)

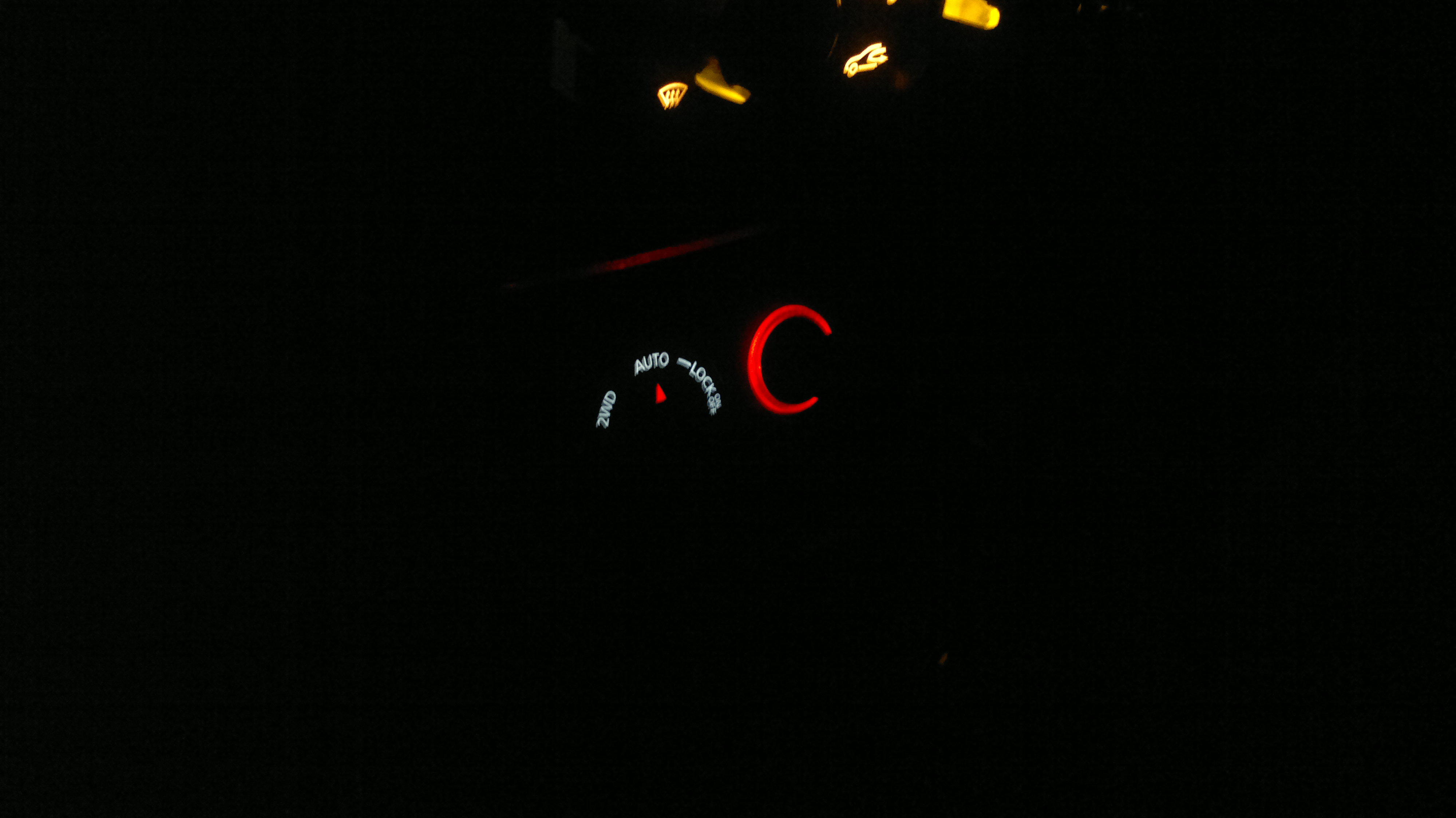

В результате

[Sapsan]

Молодец!!! Ты хоть оттянулся или только машиной занимался?

[Skipper-Влад]

Сообщение от Sapsan

Ты хоть оттянулся или только машиной занимался?

Как же отдыхал, на рыбалку плавал, шашлыков всяких готовил и ел, пива 1,5 ящика выпил, уговорил 1 л. бутылку вискаря...

[Sapsan]

Красава!!! Когда на работу?

[Skipper-Влад]

Несколько раз замечал за собой, что в торопях не всегда получается попасть ключом в замок зажигания (глупо но бывает, особенно в потемках)…
Решил подсветить замок зажигания…

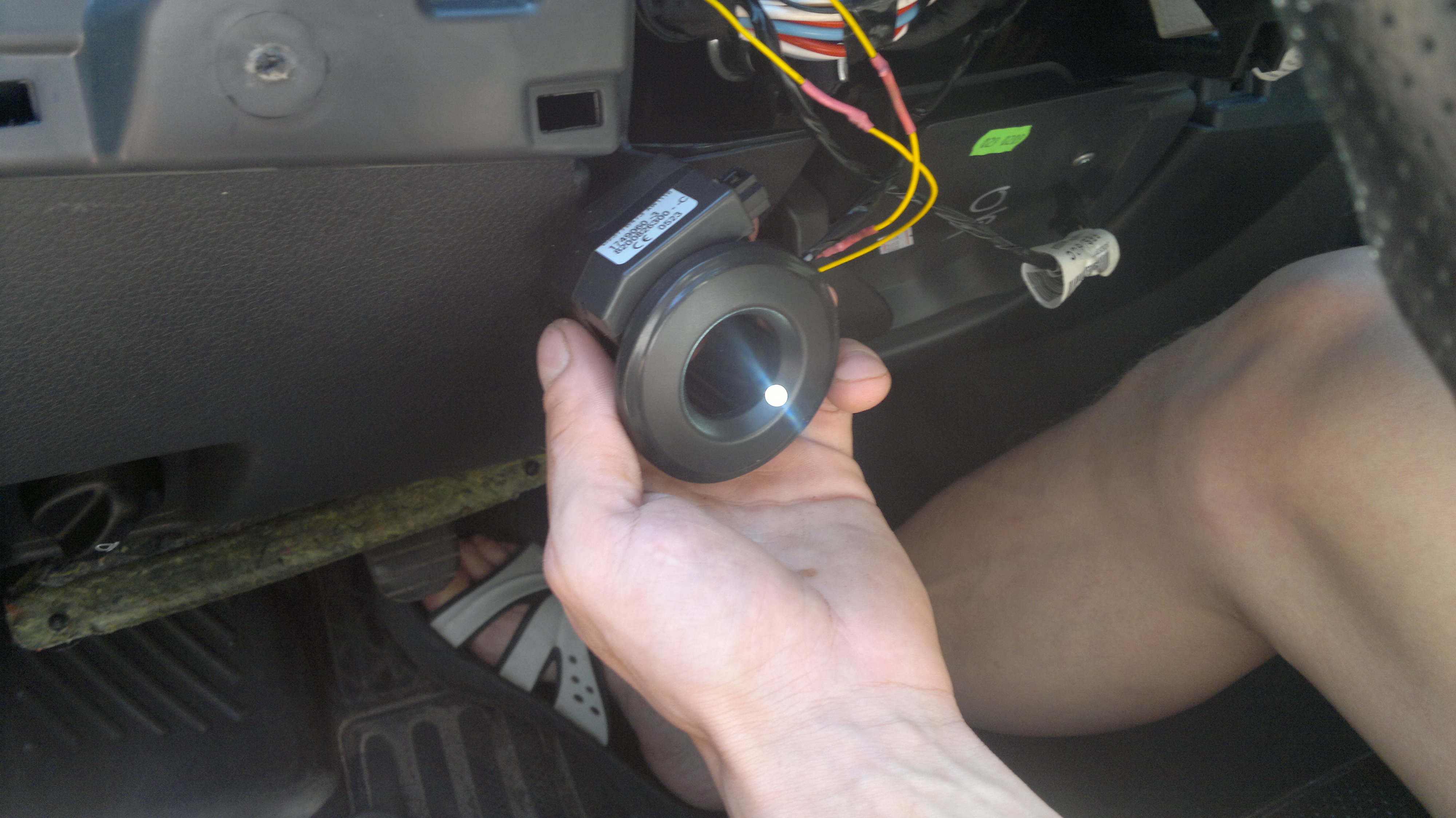

Снимаем кожух рулевой колонки (снятие описано в сообщении Удлинитель поворотников "ЛЕНТЯЙКА"). Аккуратно освободив от фиксаторов снимаем пластиковое кольцо вокруг замка зажигания предварительно пометив место установки светодиода.

Так как вокруг замка зажигания у меня намотаны кольца обходчика иммобилайзера, сверлить мне пришлось на весу...

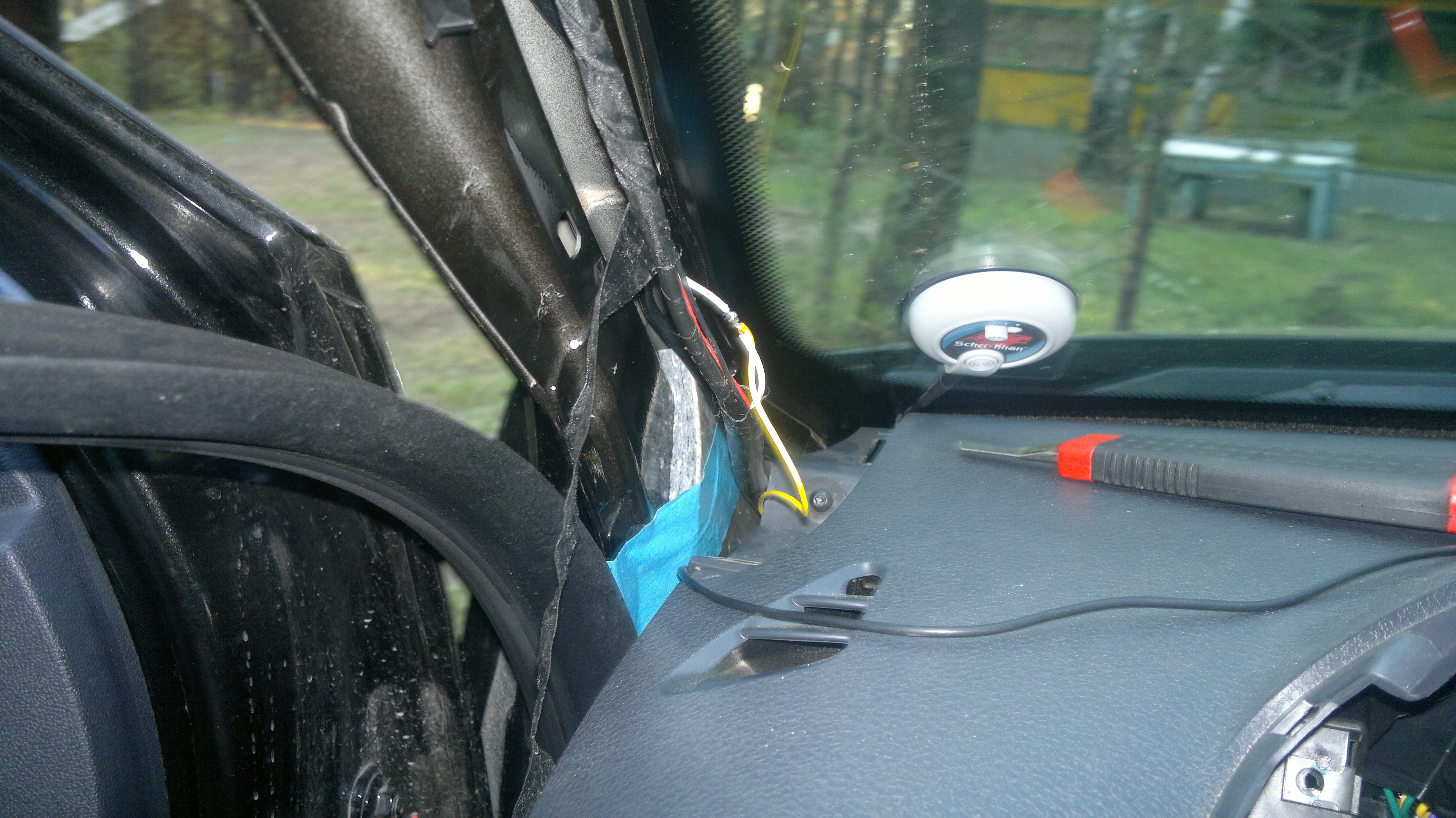

Аккуратно просверлив отверстие под светодиод 3мм (диаметром 3мм) приступаем к монтажу. Вставляем на клей заранее приготовленный светодиод с напаянным сопротивлением и проводами. Режим работы подсветки выбран включение при открытии любой двери автомобиля (т.е. управляемая "земля"). Подобную функцию выполняет плафон освещения салона с установленным переключателем во второе положение (среднее). Долго не заморачиваясь подключил к проводам идущим к плафону в левой передней стойке (белый - управляемая земля, красный - +12V)

Проверяем, собираем.

[Skipper-Влад]

Сообщение от Skipper-Влад

Как же отдыхал, на рыбалку плавал, шашлыков всяких готовил и ел, пива 1,5 ящика выпил, уговорил 1 л. бутылку вискаря...

совсем забыл, на фотосессию выезжал
Вот немного фоток с разными ракурсами моего Барсика
