Автоэлектрика - общие вопросы. Фаза-1

[dg972]

В этой теме пишем о неординарных решениях каких-либо проблем, касающихся электрики в Дастере и не только.

Предохранители и реле
СВЕТОВЫЕ ИНДИКАТОРЫ ПРИБОРНОЙ ПАНЕЛИ
Лампы ( фары , противотуманки, габариты )
Цвета проводов
ЦЭКБС, коричневый разъём, А6-сигнал скорости авто.
Функция "corner lights" своими руками.
Контроллер перегоревшей лампы СС.
Мощность (электрическая) штатных звуковых сигналов.
Распиновка разъёма фаркопа (7 pin)
Фото разъемов приборной панели.
Зарядка гаджетов через USB
Замена задних фонарей на рестайлинговые.
Расположения проводки по салону с цветовой идентификацией проводов на стоп-сигналы.
Включение звукового сигнала.
Обзор и замена ручек отопителя для Лада Ларгус
Электросхемы
Распиновка разъемов щитка приборов Sandero Stepway и Duster Luxe
Вентилятор отопителя салона. Как снять. Видео.

[Skipper-Влад]

Сообщение от dg972

салонного блока предохранителей

[Skipper-Влад]

Сообщение от dg972

подкапотного коммутационного блока.

[dg972]

Все. Спасибо. Больше ничего не нужно.

[dg972]

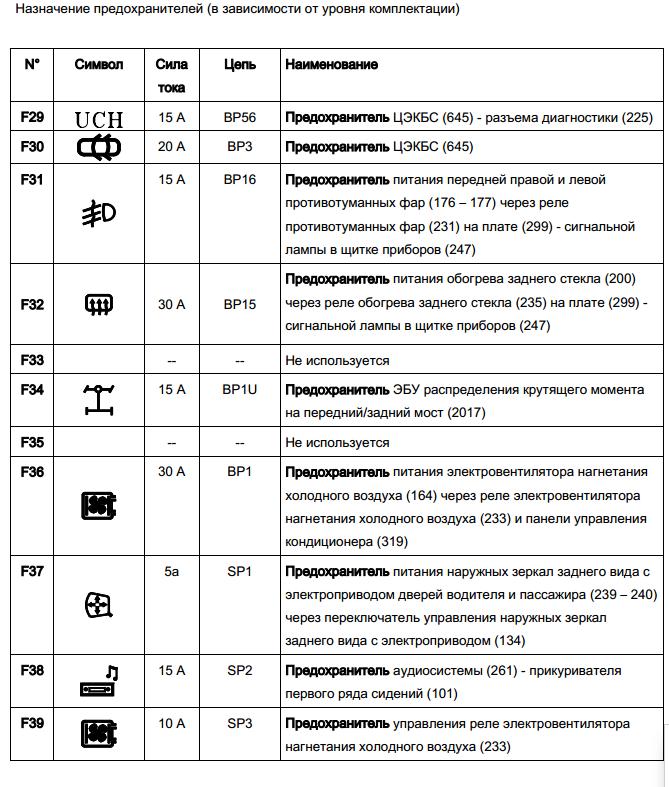

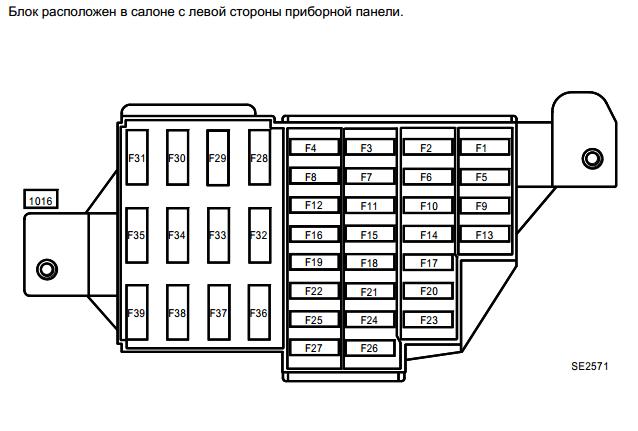

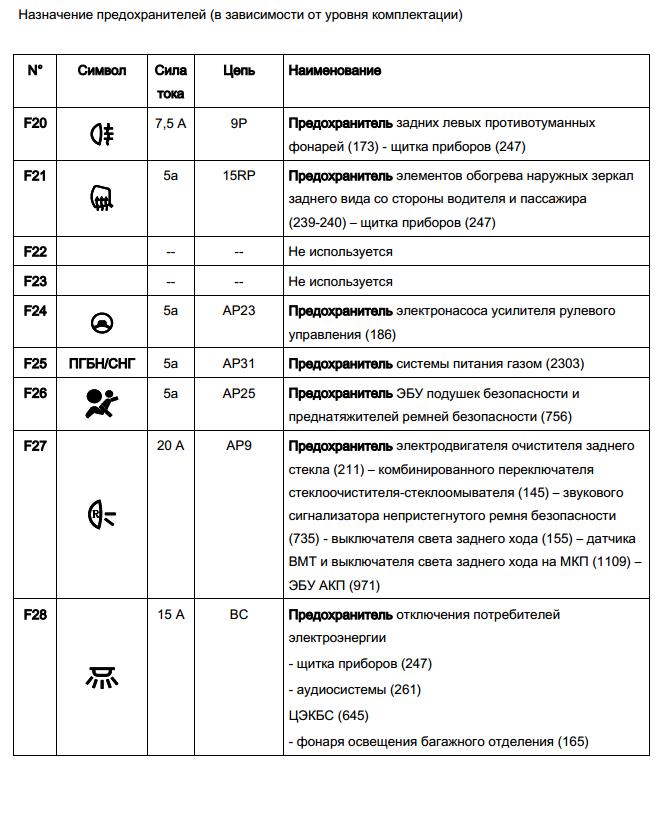

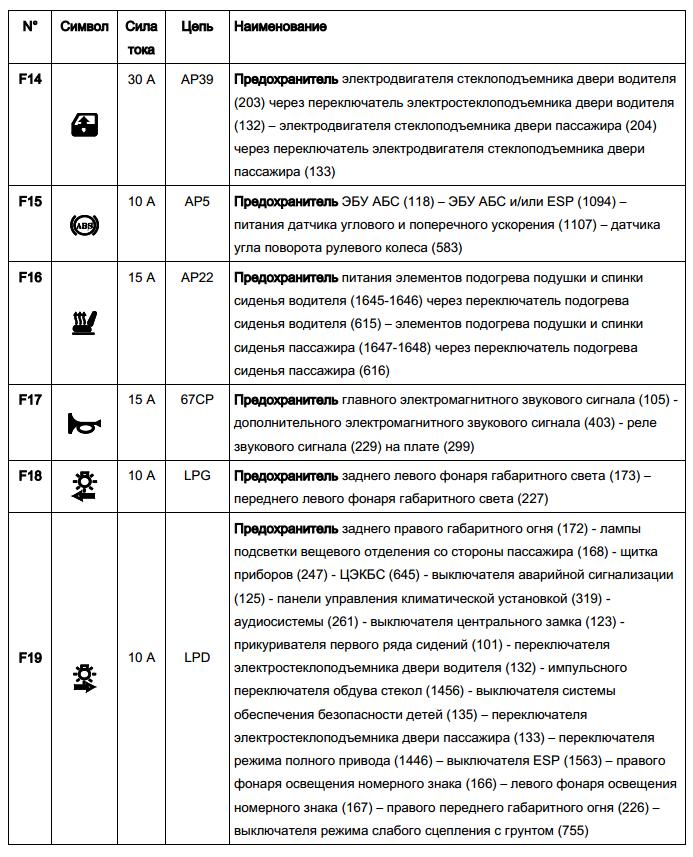

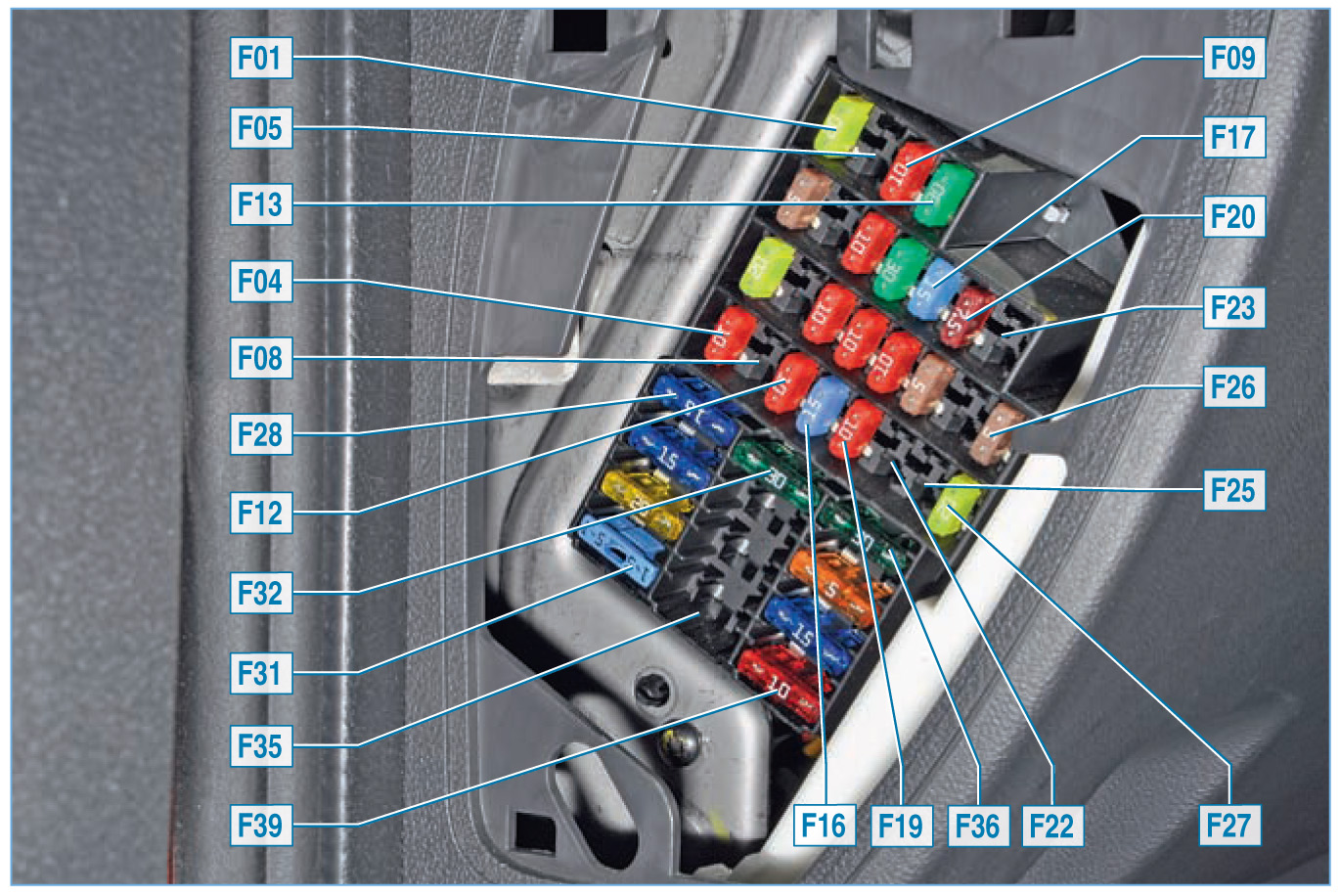

Предохранители салонного блока



















Данные взяты из Электросхемы Dacia Duster

ps На фото есть косячек... Не указаны некоторые предохранители.

Для тех машин, у которых на крышке блока предохранителей нет обозначения, можно распечатать и вклеить бумажный вариант. За предоставленный файл поблагодарим нашего коллегу-террановода Dima_Tr с дружественного ресурса http://terrano-club.ru/threads/blok-...e-7#post-34693

[dg972]

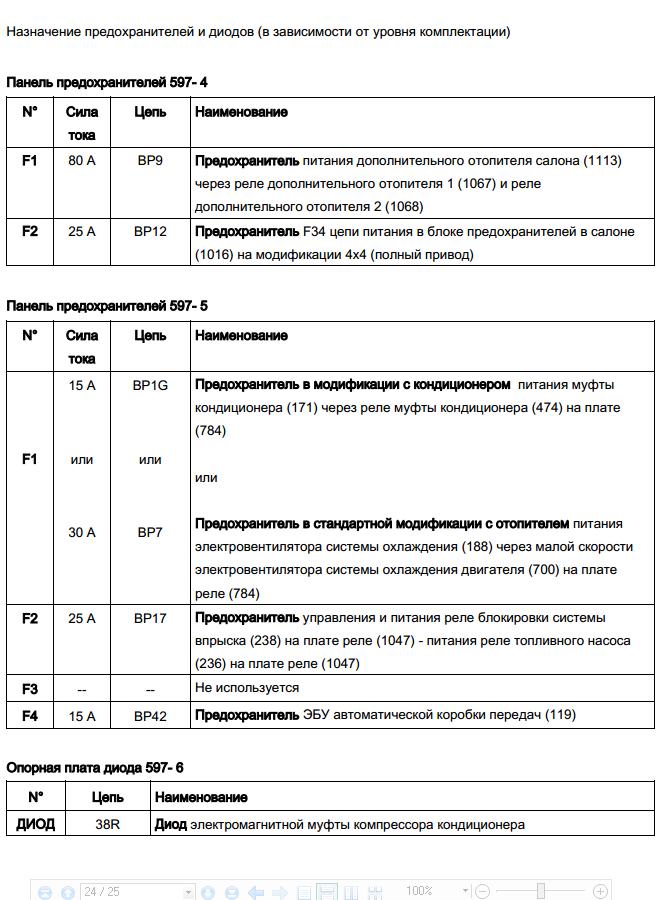

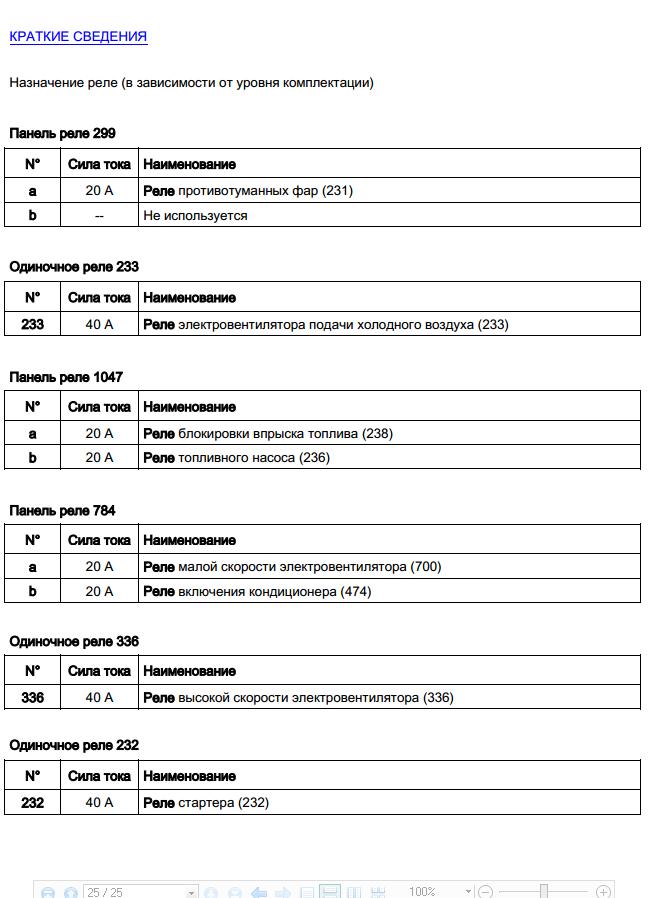

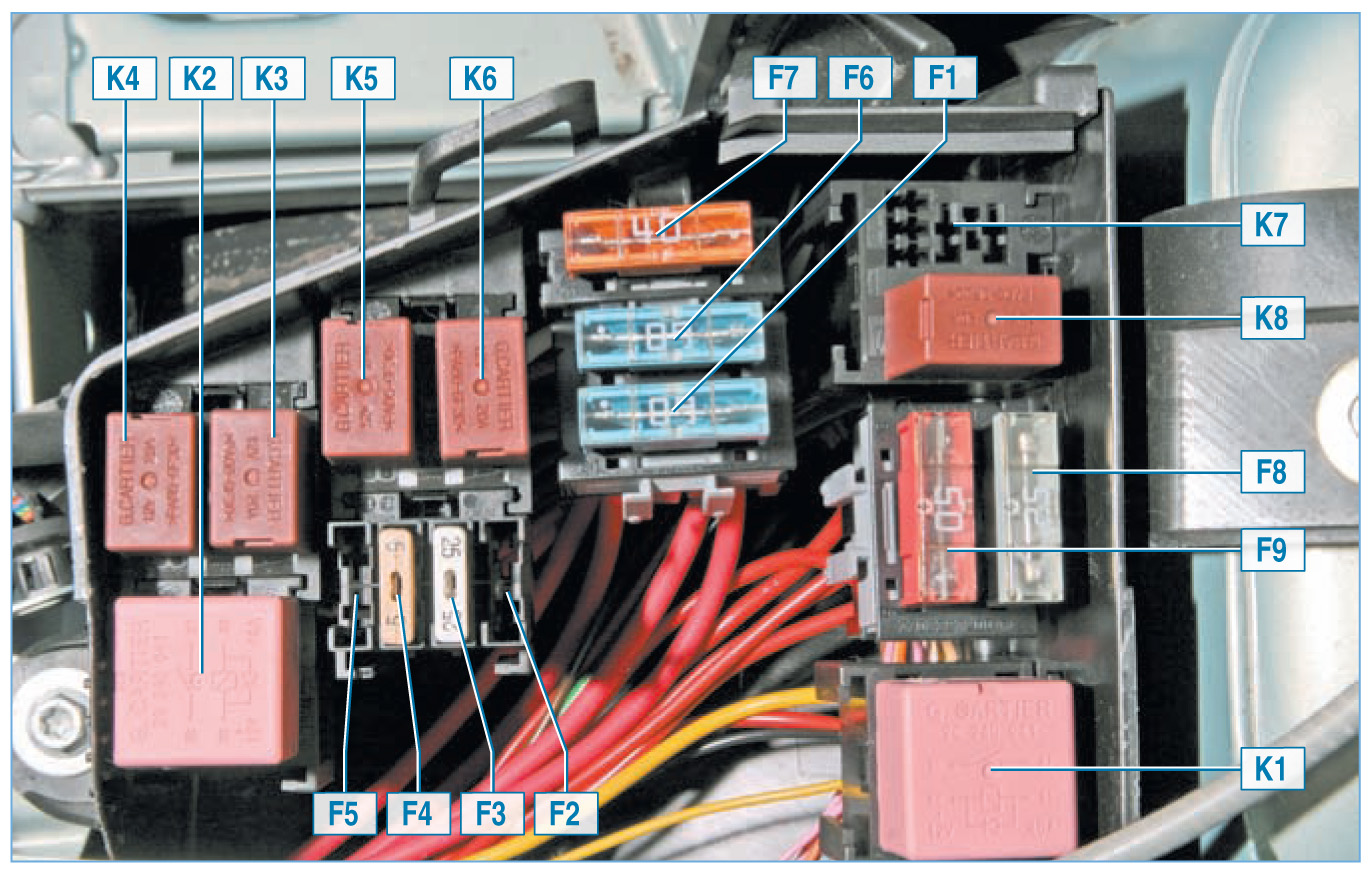

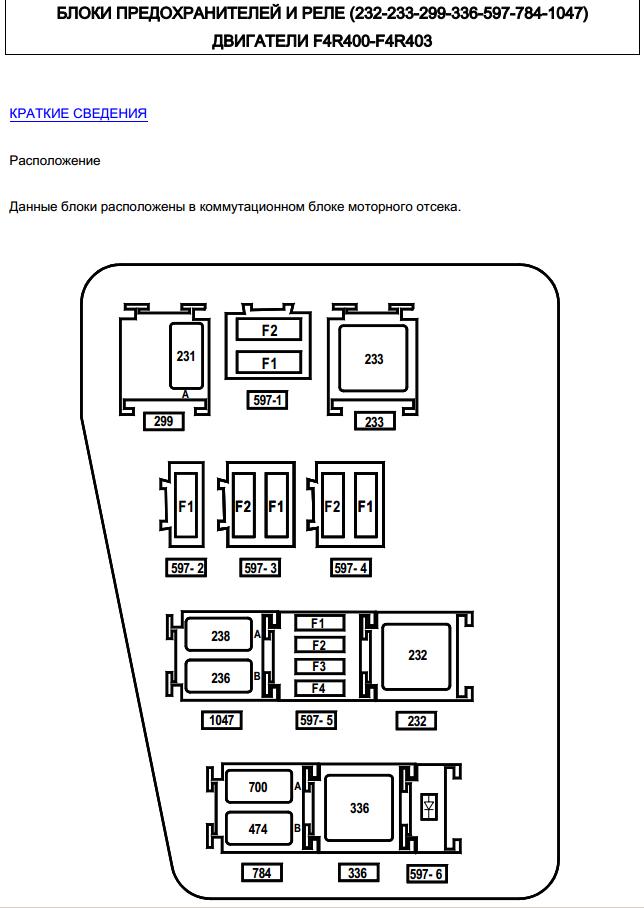

Предохранители и реле подкапотного блока автомобиля с двигателем F4R






Данные взяты из Электросхемы Dacia Duster

[dg972]

.

F1 60А - Предохранитель замка зажигания (104) - переключателя наружного
освещения (209)
F2 - 15А - Предохранитель в модификации с кондиционером, питания муфты кондиционера (171) через реле муфты кондиционера (474) на плате (784)
или
30А - Предохранитель в стандартной модификации с отопителем питания
электровентилятора системы охлаждения (188) через малой скорости
электровентилятора системы охлаждения двигателя (700) на плате
реле (784)
F3 25А - Предохранитель управления и питания реле блокировки системы
впрыска (238) на плате реле (1047) - питания реле топливного насоса
(236) на плате реле (1047)
F4 - Не используется
F5 15А - Предохранитель ЭБУ автоматической коробки передач (119)
F6 60А - Предохранитель цепи питания переключателя наружного освещения
(209) - блока предохранителей в салоне (1016)
F7 40А - Предохранитель в модификации с кондиционером питания
электровентилятора системы охлаждения (262) через реле высокой
скорости электровентилятора системы охлаждения (336) или через
реле малой скорости электровентилятора системы охлаждения (700)
на плате реле (784) и резистора электровентилятора кондиционера
(321)
F8 25А - Предохранитель ЭБУ АБС (118) на модификации без ESP - ЭБУ АБС и
ESP (1094) на модификации с ESP
F9 50А - Предохранитель ЭБУ АБС (118) на модификации без ESP - ЭБУ АБС и
ESP (1094) на модификации с ESP

K1 40A - Реле электровентилятора подачи холодного воздуха (233)
K2 40A - Реле высокой скорости электровентилятора (336)
K3 20A - Реле малой скорости электровентилятора (700)
K4 20A - Реле включения кондиционера (474)
K5 20A - Реле топливного насоса (236)
K6 20A - Реле блокировки впрыска топлива (238)
K7 - НЕ используется.

ps Есть нестыковочка у Дачии и Рено по подкапотному ком. блоку...

[Серёга-73]

Вопрос!? эл.схемы поблизости нет....
У нас в Дастере сигнал с ручника снимается с концевика "минус" или "+12В" ?

[сова]

Сообщение от Серёга-73

У нас в Дастере сигнал с ручника снимается с концевика "минус" или "+12В" ?

При затянутом ручнике контакт замкнут на массу.

[dg972]

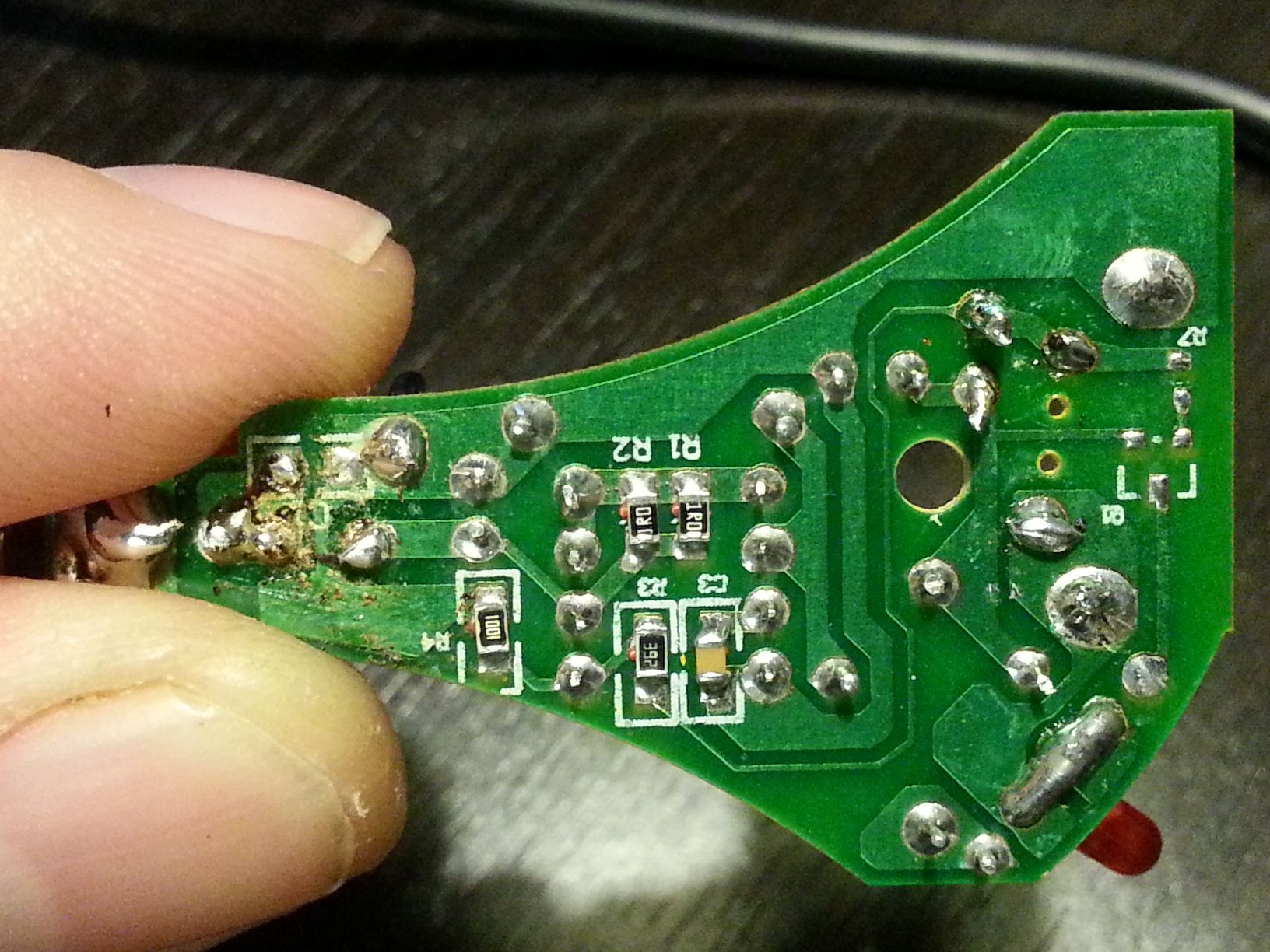

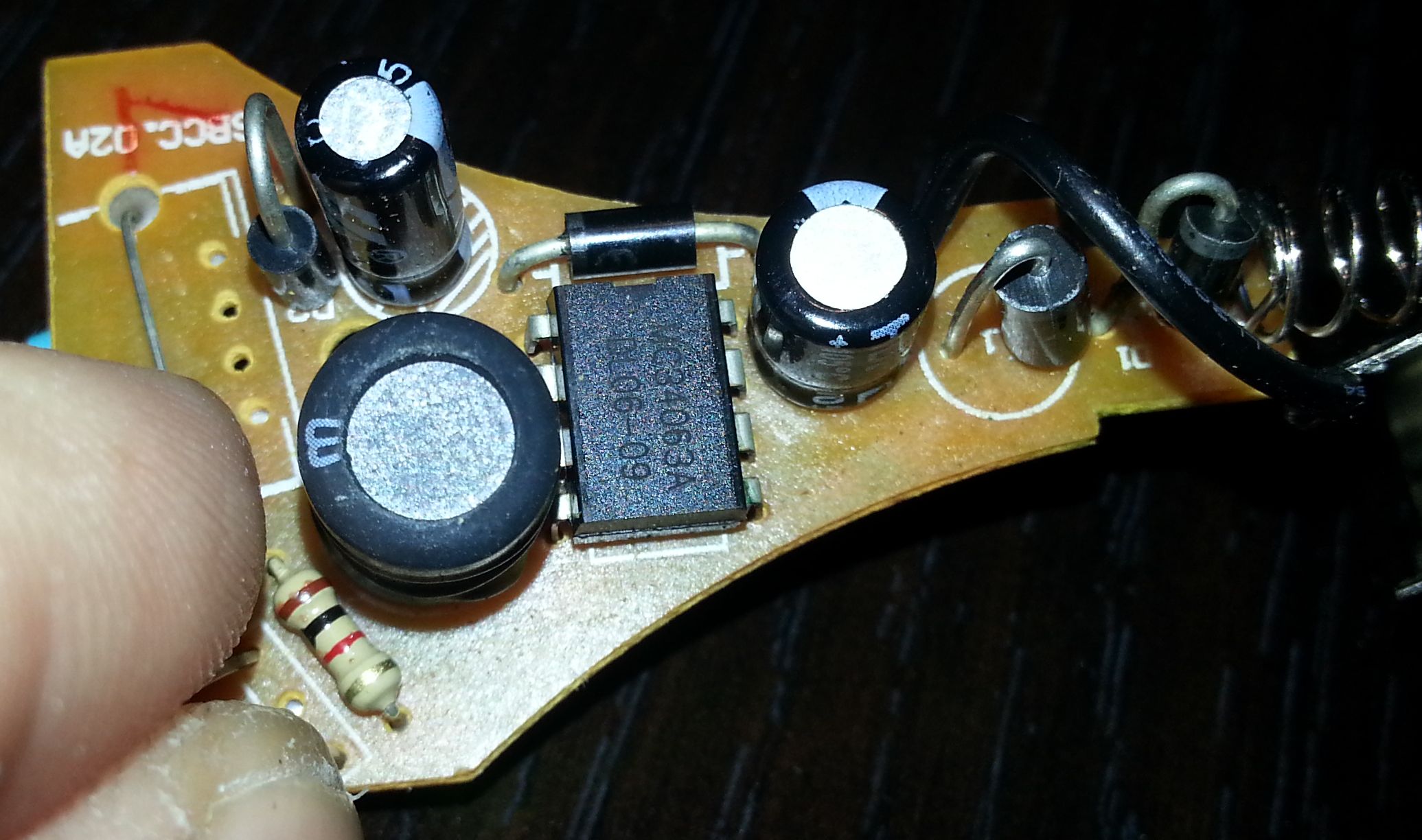

Помогите переделать стабилизатор MC34063A с 6,7В на 5,0В.

[сова]

Сообщение от dg972

Помогите переделать стабилизатор MC34063A с 6,7В на 5,0В.

Дим, а на выходе точно 6,7В. Судя по номиналам резисторов должно быть 6,125В
Замени резистор R3 3,9к на 3,0к и получишь на выходе 5В.

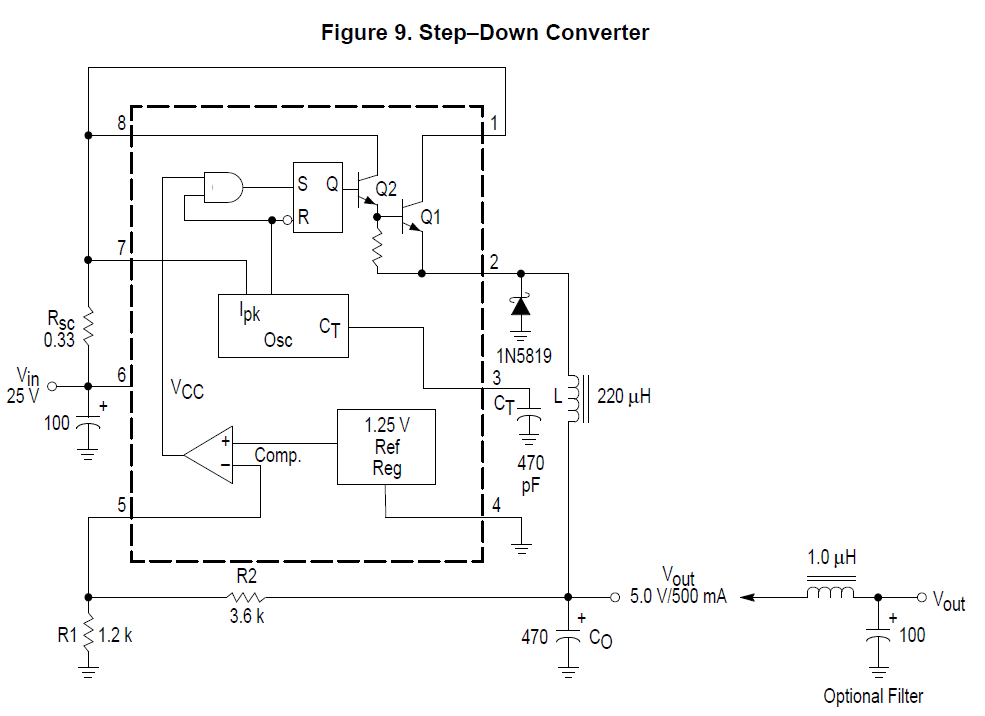

Вот типовая схема включения. Напряжение на выходе = 1,25*(1+(R2/R1))

[dg972]

Сообщение от сова

Замени резистор R3 3,9к на 3,0к

Поставил 2,95кОм. Выход - 6,4В

[aca300]

Коллеги, где можно купить универсальную печатную плату с отверстиями? Мне впаять детали и перемычки. Не очень охота связываться с травлением.

[dg972]

Митинский РадиоРынок. Или магазины типа Чип и Дип.

[dg972]

Сообщение от dg972

Поставил 2,95кОм. Выход - 6,4В

Видимо, ещё кондер менять надо.
Или R4 поднять до 1,2кОма?

[сова]

Сообщение от dg972

Поставил 2,95кОм. Выход - 6,4В

Тогда надо искать неисправность. Может конденсатор на выходе емкость потерял.
Дим, а ты без нагрузки напряжение меряешь?

[dg972]

Угу. Стабилизатор же...

[сова]

Сообщение от dg972

Угу. Стабилизатор же...

Попробуй дать небольшую нагрузку.

[dg972]

Отлично работает! От 4,92 до 5,04В в зависимости от напруги на входе. Спасибо, Юр!

[aca300]

А какие светодиоды посоветуете для дополнительного заднего стопаря? Буду впаивать в макетную плату. Какое кол-во диодов будет достаточно?

[Valera]

Пиранья (SuperFlux) или 10 мм светодиод с колбой. Опять же... какая задача стоит от стопака? у меня 1 Ваттники на алюминиевом уголке стояли с линзами- снял, чтоб не травмировать глаза сзадистоящих. Теперь стоят в верхний ряд(интелектуальный) 10мм 14шт и нижний ряд 12 пираний..
