Старый 12.03.2015, 22:54   #11
сова
Член клуба
Член клуба

Аватар для сова

Имя: Юрий
Регистрация: 21.12.2013
Адрес: Новая Москва
Сообщений: 304
сова сова
По умолчанию

Цитата:
Сообщение от dg972 Посмотреть сообщение
Для начала было бы не плохо опознать, что за микросхемы на фото. Может у кого есть фотка с лучшим качеством?

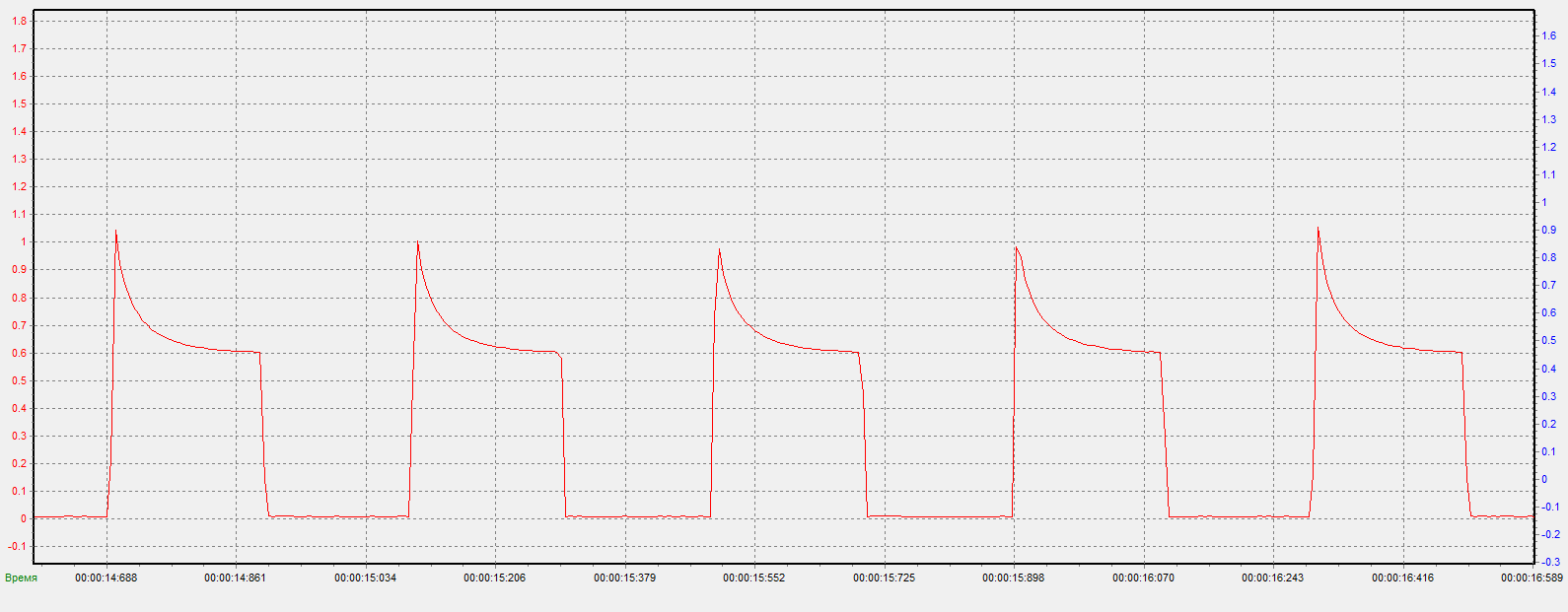

Цифровая обработка этой фотки. Дала некоторые результаты. Удалось разглядеть логотип производителя "ST" и часть маркировки "VN5*25A" В катологе STMicroelectronics есть драйвер верхнего плеча VN5025AJ-E . Сигнал пропорциональный току, протекающему через лампы поворотников снимается с 4 ноги микросхемы. Суда по фоткам платы, четвертые ноги обоих микросхем включены параллельно и уровень напряжения на них определяется резистором 680 Ом. Изменяя сопротивление этого резистора можно изменить порог срабатывания индикации перегоревшей лампы.

Смущает одно. Резистор этот имеет точность менее 1%. Зачем нужна такая точность если ЦЭКБС не различает изменения мощности в 5Вт (боковой повторитель).
Миниатюры
Нажмите на изображение для увеличения
Название: IMG_0179_2.jpg
Просмотров: 3583
Размер:	389.3 Кб
ID:	44607
сова вне форума   Вверх Ответить с цитированием
4 пользователя(ей) сказали cпасибо:
