Подсветка салона

[dg972]

Все про освещение салона сюда.

Алгоритм работы плафонов салона и багажника.
На плафоне салона два переключателя. Центральный имеет три положения: выключено, работа при открытых дверях (одной или нескольких, в том числе - багажника) и постоянно включен. Боковой - два положения: выключен и постоянно включен.
Плафон подсветки багажника работает только при открывании одной любой (водительской, например) или нескольких дверях.
В среднем положении переключателя, плафон салона плавно гаснет при закрытии дверей с задержкой 30 секунд, если зажигание выключено и мгновенно притухает при включенном. Если закрыть машину центральным замком (ЦЗ) с помощью брелка сигнализации - погаснет через 30 секунд, если кнопкой со штатного ключа - мгновенно.
Если забыть закрыть одну или более дверей - свет в салоне и багажнике погаснет через 30 минут. Через 30 минут погаснет и при положении переключателя в положении включено постоянно.
Тут надо оговориться, что таймер на 30 минут начинает отсчет после последнего действия с машиной: открытие/закрытие последней двери, выключения габаритов, аварийки, открытие/закрытие ЦЗ.
Свет будет гореть постоянно (у меня более 1,5 часа) при включенных габаритах, или аварийке, или зажигании.

Теперь по проводам в плафоне салона.
+12В - красный.
Масса - черный.
"Масса от концевиков дверей" - белый.

Красный провод идет от коммутационного блока салона (ЦЭКБС). В ЦЭКБС установлено реле, которое и отключает плафоны через 30 минут.
Белый провод, так же идет от ЦЭКБС. Управляется транзистором. Плавное притухание света достигается благодаря ШИМ.
ЦЭКБС, белый разъём, контакты В5(-) и В6 (+) для подключения подсветки ног. Срабатывает при открывании любой из дверей.
Предохранитель освещения - F28 (15A).


В Дастер штатно устанавливается плафон освещения салона двойной (8200073231) и плафон подсветки багажника (8200418356). Этот же плафон ставиться и на подсветку вещевого ящика. Подсветка вещевого ящика запитана от габаритных огней и включается при открывании дверки "бардачка".
Вместо двойного плафона (8200073231) можно поставить тройной (8200073234) или одинарный (8200074362). У всех трех плафонов разъёмы идентичны.
26430-BC00B это с тремя кнопками, 26430-BC40B это с одной или с двумя.

Куда подключать доп. подсветку.
Подсветка салона от Ky6uk - http://duster-clubs.ru/forum/showthr...?p=504#post504
Подсветка салона от Clim - http://duster-clubs.ru/forum/showpos...45&postcount=3
Подсветка салона от Clim - http://duster-clubs.ru/forum/showpos...0&postcount=26
Подсветка салона от SHUNJ - http://duster-clubs.ru/forum/showpos...3&postcount=13
Подсветка салона от Sapsan - http://duster-clubs.ru/forum/showpos...2&postcount=41
Подсветка салона от Бурый медведь (Bear) - http://duster-clubs.ru/forum/showpos...7&postcount=46
Подсветка салона от ЭНЕРГОМАШ - http://duster-clubs.ru/forum/showpos...5&postcount=50
Подсветка салона от Альберт - http://duster-clubs.ru/forum/showpos...3&postcount=43
Подсветка салона от Skipper-Влад - http://duster-clubs.ru/forum/showpos...&postcount=208
Подсветка порогов с светящейся LED надписью - http://duster-clubs.ru/forum/showpos...6&postcount=64
Подсветка салона от SHultz - http://duster-clubs.ru/forum/showpos...9&postcount=66
Еще один вариант от Кубика - http://duster-clubs.ru/forum/showpos...&postcount=163
Подсветка салона от Rene Buaron

[Саблинский]

К сожалению, со времён СССР, им определили срок жизни в часах, что бы не затоваривать рынок и сворачивать производство ентих самых лампочек.

[Serg67]

Уважаемые коллеги!

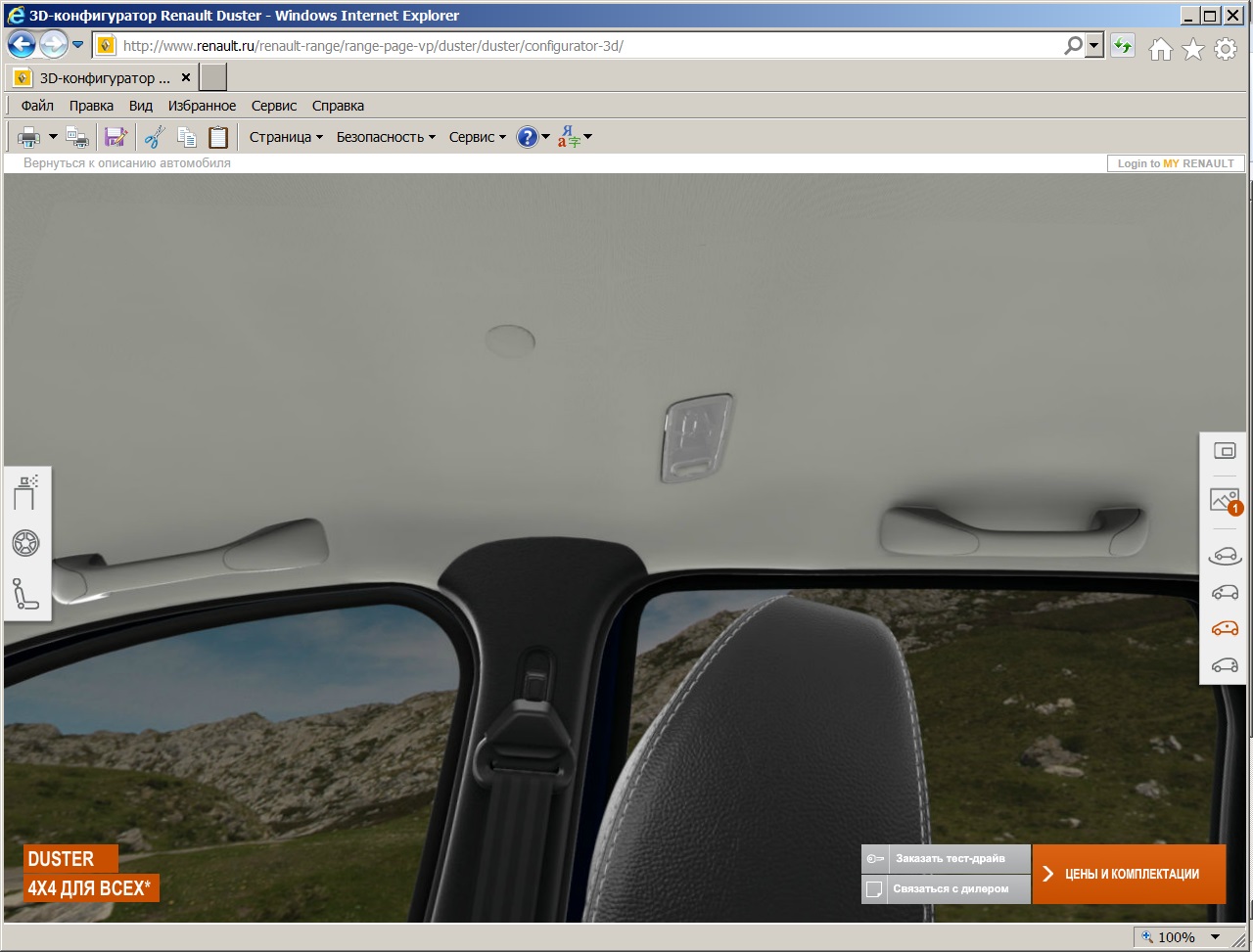

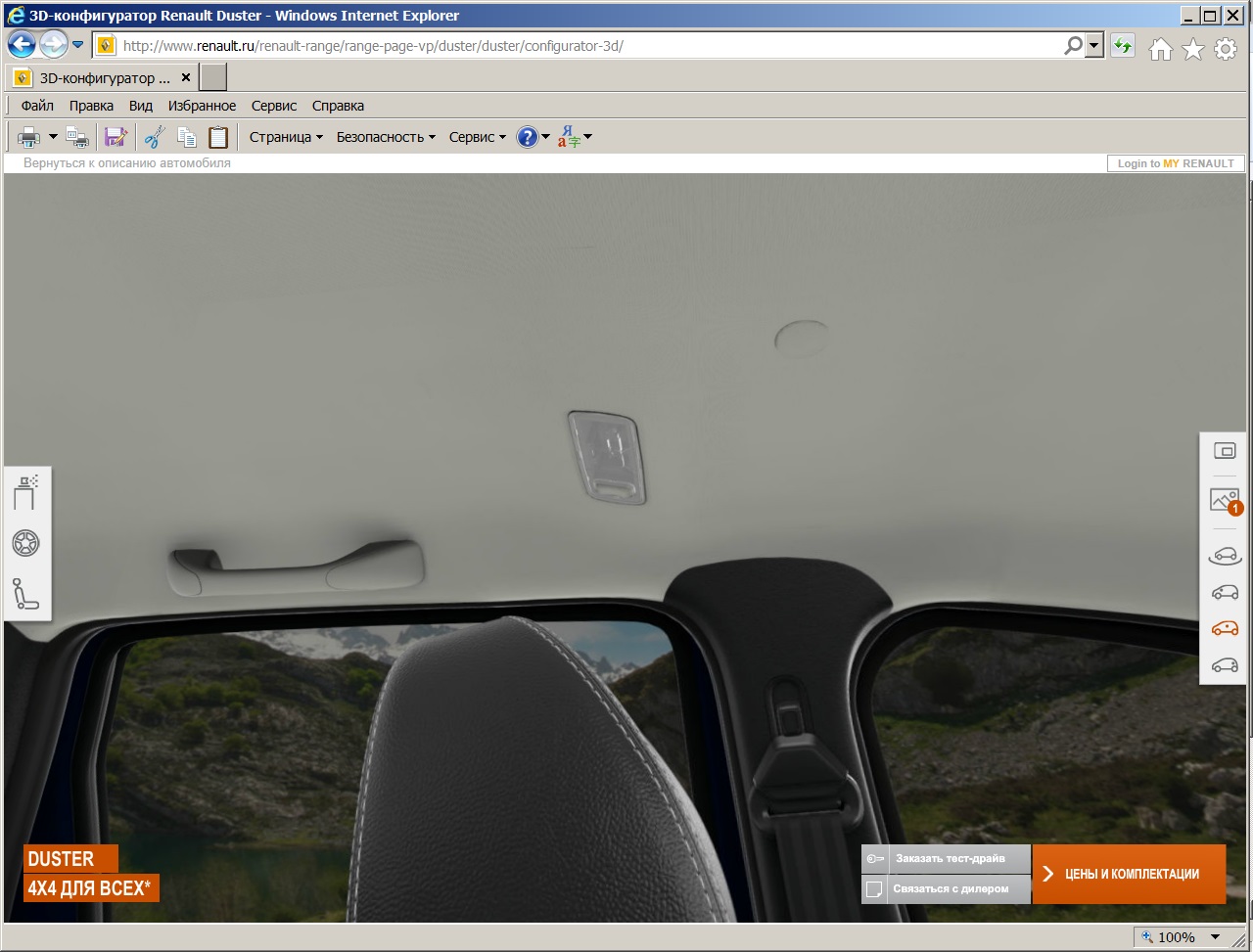

Вопрос. Прошу разъяснить наличие светильников для пассажиров в 3D картинке Рено Дустер - см. вложенные скрины.
Это ближайшая перспектива?
Источник: http://www.renault.ru/renault-range/...nfigurator-3d/

[maslovyu]

Сообщение от Serg67

Это ближайшая перспектива?

имхо, это косяк (очередной) реношников
разместили на нашем сайте 3D-модель для другого рынка (бразилия например)

[Серёга-73]

Вот и подсветка порогов с светящейся LED-эмблемой Duster:



http://автологотип.рф/led-nakladki-n...enault-duster/
комплект 4 накладки 2900руб.

[алекс7]

а как накладки стойки отстегиваются чтобы провода проложить

[***_Kiniovd_***]

Подсветка багажника загорается при открытии любой двери? А как сделать чтоб загорался только при открытии задней двери?
Получается что и салонная подсветка загорается, если только заднюю дверь открыть?
Питание на салон и багажник общее? Если заменять стандартные лампочки (5ти ваттные) на светодиодные, то сколько можно повешать светодиодов?

Хочу осуществить следующее (спасибо SHultz):

• в переднем плафоне поставить - такие светодиодные лампочки или похожие
• по бокам в багажнике - светодиодные ленты
• на задней двери сделать подсветку, как у SHultz из таких
• ну и выключатель на подсветку багажника
• + к этому учесть 6 светодиодов в ручки на потолке для заднего ряда сидений

Можно ли это всё осуществить без вреда для бортовой сети? А то в багажнике светит 5тиваттная лампочка, а тут явно будет больше по ваттности...
Или это не критично? Голову уже всю сломал Прошу помощи у знатоков...

[dg972]

Сообщение от ***_Kiniovd_***

А как сделать чтоб загорался только при открытии задней двери?

Зачем? У Вас счетчик стоит?

Сообщение от ***_Kiniovd_***

Питание на салон и багажник общее?

Да.

Сообщение от ***_Kiniovd_***

Если заменять стандартные лампочки (5ти ваттные) на светодиодные, то сколько можно повешать светодиодов?

Зависит от суммарной мощности всех светодиодов и лент. Предохранитель на стоит на 10 Ампер.

Сообщение от ***_Kiniovd_***

выключатель на подсветку багажника

Зачем?

[YuriyVZ]

Вот выключатель подсветки багажника я бы тоже сделал (точнее хотел бы, чтобы он был), когда лампочка горит по несколько часов, это все-таки не очень полезно для аккума. А у меня такое часто бывает.

[maslovyu]

***_Kiniovd_***, ставьте обычные ленты из диодов - http://www.aliexpress.com/w/wholesal...439&isrefine=y

вполне достаточно и светло будет от 3528. причем лучше в силиконе - все-таки перепад температур и влажность может быть большая в багажнике в течении года. метр такой ленты будет потреблять как ваш пример (4Вт) + почти за ту же цену (ну может чуть дороже) вы сможете купить 5м моток ленты...

в передний плафон лучше не лампочки, а панельки типа http://www.aliexpress.com/item/10pcs...634711987.html
3х-рядные как раз. 3х3 в штурманский свет. в центральный можно 2 раза 3х3, но реально и одного раза хватит

[dg972]

Сообщение от YuriyVZ

когда лампочка горит по несколько часов,

Товарищ начальник! Если лампа горит несколько часов, Вам к доктору, то бищ ОД.

[МЕДВЕЖ]

Сообщение от YuriyVZ

Вот выключатель подсветки багажника я бы тоже сделал

Есть мысля. Но пока руки не доходят. Идея такова.
Вместо одной из заглушек (стоят на ребрах кузова багажника) поставить выключатель кнопочный, как на сигналку ставят. Подключить его к лампе освещения багажного отделения. Дверь открываешь лампа загорается. Закрываешь гаснет. Но это пока черновой вариант. Мысли вслух.)))

[YuriyVZ]

Сообщение от dg972

Товарищ начальник! Если лампа горит несколько часов, Вам к доктору, то бищ ОД.

Нет. Она конечно гаснет через полчаса, но это если багажник открыт непрерывно, а бывает закрыли, а потом опять открыли и так несколько раз. Я уже на время поездок делал проще, просто вытаскивал лампу багажника на всю поездку. Все-равно в ней нет никакого смысла

[YuriyVZ]

Сообщение от МЕДВЕЖ

Есть мысля. Но пока руки не доходят. Идея такова.
Вместо одной из заглушек (стоят на ребрах кузова багажника) поставить выключатель кнопочный, как на сигналку ставят. Подключить его к лампе освещения багажного отделения. Дверь открываешь лампа загорается. Закрываешь гаснет. Но это пока черновой вариант. Мысли вслух.)))

Что-то я не понял идеи. Мне нужно, чтобы при открытом багажнике лампа не горела.
А указанное, вроде итак реализовано, открыл багажник загорелось, закрыл погасло (если переключатель в салоне в среднем положении)

[МЕДВЕЖ]

Сообщение от YuriyVZ

Что-то я не понял идеи

Смысл в том, что при открытии пассажирских дверей в багажнике свет загораться не будет. Загораться будет только при открытии двери багажника.

[dg972]

Сообщение от МЕДВЕЖ

Смысл в том, что при открытии пассажирских дверей в багажнике свет загораться не будет. Загораться будет только при открытии двери багажника.

У тебя там кто-то спит? Не хочешь светом будить?

Сообщение от YuriyVZ

(если переключатель в салоне в среднем положении)

Странно, на моей машине пофиг положение выключателя.

[dg972]

Стоит у меня выключатель на багажнике, вы думаете я им пользуюсь?

[maslovyu]

Сообщение от МЕДВЕЖ

Смысл в том, что при открытии пассажирских дверей в багажнике свет загораться не будет. Загораться будет только при открытии двери багажника.

очень логичное решение

Сообщение от dg972

У тебя там кто-то спит?

а нафига собственно свет в багажнике, если он закрыт?

[***_Kiniovd_***]

А что ещё висит на предохранителе в 10 Ампер, кроме подсветки салона? Какую суммарную мощность можно повешать на данный предохранитель?

[dg972]

Сообщение от ***_Kiniovd_***

А что ещё висит на предохранителе в 10 Ампер,

Врать не буду, но кажется: более ничего.
Суммарная мощность - 120Ватт. Но я бы не увлекался. )))

[МЕДВЕЖ]

Сообщение от ***_Kiniovd_***

А что ещё висит на предохранителе в 10 Ампер

Может поможет.
