Свободные места под реле в блоке предохранителей под капотом

[aca300]

Интересна сама схема и способ подключения.
Я сам себе задаю вопрос: стоит ли делать ШИМ на транзисторах или проще на 2-х реле собрать?

[Baxxx]

aca300, на двух реле - это последовательное включение ламп дальнего света?

[aca300]

Сообщение от Baxxx

aca300, на двух реле - это последовательное включение ламп дальнего света?

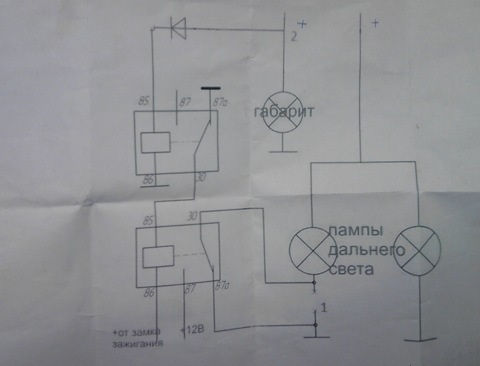

Да. Вот так.
Только в этой схеме есть ошибка, в режиме ДХО моргать дальним будет одна фара. Надо добавить перемычку с диодом между "+" дальнего света и 85 контактом верхнего реле. Тогда всё "ок" будет.

[Baxxx]

aca300, В данной схеме отсутствует возможность регулировки яркости, а это, как я уже убедился, не гуд... Надо проверить - возможно такой яркости будет достаточно.

[dg972]

Сообщение от Lacroser

Я правильно понял, что этот провод можно подключить(замкнуть) напрямую с проводом ближнего света и будет счастье(почти штатное ДХО)?
Или надо еще диод ставить, чтобы основную цепь ближнего света не коротнуло? Хотя там же плюс, разности потенциалов нет, не должно по идее

Если я правильно понял, то к этому белому проводу надо подключить ДХО, а в пустые колодки вставить реле от ВАЗ-2110 (ну или оригинальные).

[dg972]

А у тебя машина какого года?
И под каким именно красным проводом видно фишку?

[aca300]

У меня 2013 года.
Под толстыми красными глубоко виден чёрный корпус фишки.

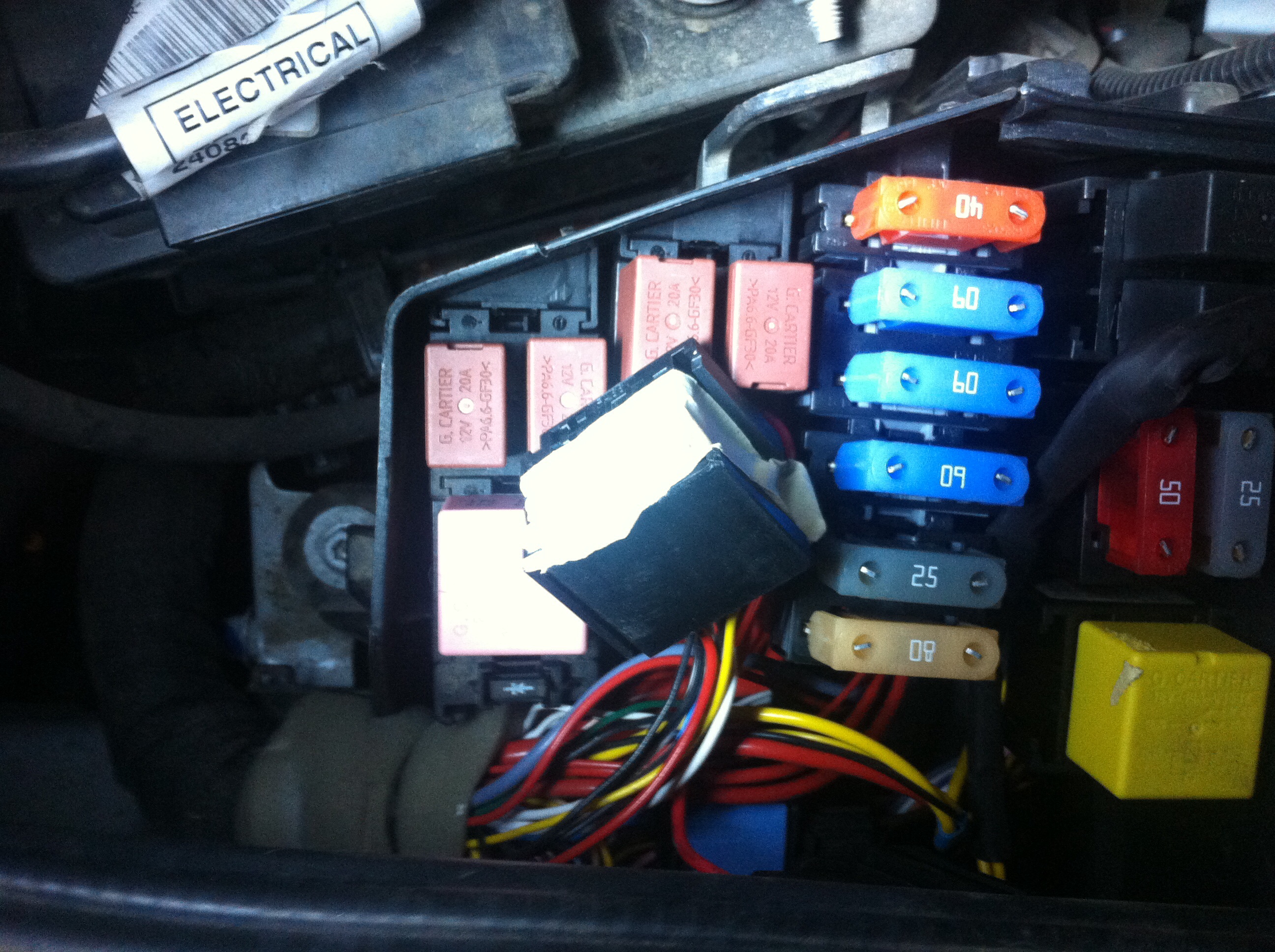

Вот я её вытащил ))) она заклеена скотчем.

[Sunder_UA]

Сообщение от aca300

Сегодня я эти фишки обнаружил. Они глубоко под проводами и не приклеплены к предохранителям. На фото видно фишку под красными проводами.

Сегодня специально открыл и посмотрел - у меня их нет и "внизу" блока . Машина январь 2013 г.в.

[aca300]

Я тоже не сразу нашёл, с червёртой попытки.
Если на фару приходят 6 проводов, значит колодка в блоке есть. Попробуй отстегнуть колодки предохранителей (сами предохранители из колодки не выталкивать!) и приподнять их вверх вместе с проводами. Под этими проводами и лежит колодка для ДХО. Все колодки в блоке крепятся на защёлках, просто при сборке её не пристёгивают и убирают вниз. У меня она была заклеена скотчем, видно на фото.

[aca300]

Кто-нибудь уже сделал себе ДХО с помощью установки 2-х реле?
Мне не очень хочется ставить диоды около фар (врезаться в проводку в 2-х местах). Проще протянуть один провод в салон. Отсюда и вопрос: с какого контакта из этих 2-х реле взять "+" и протянуть его в салонный блок предохранителей на БС?

[dg972]

Сообщение от aca300

вопрос: с какого контакта из этих 2-х реле взять "+" и протянуть его в салонный блок предохранителей на БС?

Чото я не понял тебя.
Народ говорит, что ставишь в эти колодки два реле и на проводе около фары появляется +12 для ДХО. Ничего мудрить не надо. Или я тебя, Антон, не внимательно читал?

[aca300]

dg972, невнимательно.
Я вставляю реле и на этом проводе действительно появляется "+". Вот я и хочу узнать, с какой ноги и с какого реле на этот провод поступает "+", потому что:
1. Этот провод меньше сечением, чем провод БС или ДС, значит рассчитан на меньший ток.
2. Зачем делать 2 соединения (на каждой фаре), если можно сделать одно (в блоке предохранителей)
3. Если делать ДХО из дальнего с помощью ШИМ контроллера, то это удешевляет

[dg972]

Сообщение от aca300

хочу узнать, с какой ноги и с какого реле на этот провод поступает "+"

Тестером владеешь?
Или нужна электорсхема на машины 13-14 года с возможностью установки ДХО в фары... Схема от террано!

[Sunder_UA]

Или взять схему самого реле и посмотреть - NO контакт на схеме и будет целью поиска...

[dg972]

Сообщение от Sunder_UA

взять схему самого реле

Она на реле нарисована?

[tola56]

Доброго времени суток!Сегодня купил два пятиконтактных рэле от Калины и поставил в пустые гнезда.Два белых провода ближнего света и дополнителного для ДХО (они кстати одинакового сечения)соединил между собой около фишки фары,и вуаля всё заработало.

[aca300]

Сообщение от tola56

Доброго времени суток!Сегодня купил два пятиконтактных рэле от Калины и поставил в пустые гнезда.Два белых провода ближнего света и дополнителного для ДХО (они кстати одинакового сечения)соединил между собой около фишки фары,и вуаля всё заработало.

Провода разного сечения, это даже по фото видно.

---------- Сообщение добавлено в 20:39 ---------- Предыдущее сообщение размещено в 20:37 ----------

Сообщение от dg972

Тестером владеешь?
Или нужна электорсхема на машины 13-14 года с возможностью установки ДХО в фары... Схема от террано!

Тестером владею. Но при включеном зажигании "+" будет на всех 4 из 5 контактах. За подсказку спасибо.

---------- Сообщение добавлено в 20:40 ---------- Предыдущее сообщение размещено в 20:39 ----------

Сообщение от Sunder_UA

Или взять схему самого реле и посмотреть - NO контакт на схеме и будет целью поиска...

Отлично. Теперь надо выбрать 1 из 2 реле

[алекс7]

молодец!

[tola56]

aca 300 .Извините, но я три часа назад этим занимался своими руками и глазами, поэтому уверяю Вас , что второй и третий белые провода одинакового сечения.По крайней мере в моей машине.

[aca300]

Сообщение от tola56

aca 300 .Извините, но я три часа назад этим занимался своими руками и глазами, поэтому уверяю Вас , что второй и третий белые провода одинакового сечения.По крайней мере в моей машине.

Тоже занимался разъёмом. Своему зрению доверяю. Из-за разного сечения не стал соединять провода.

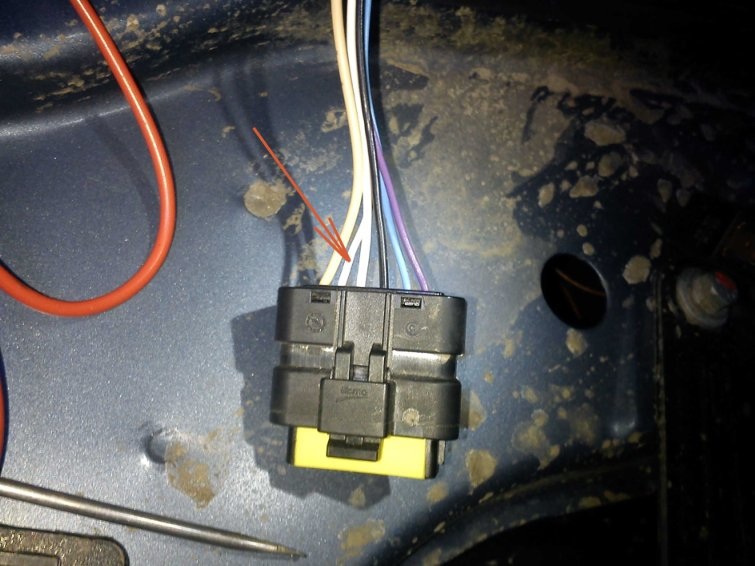

Провод указанный стрелкой (белый тонкий), тоньше проводов бежевого, белого, чёрного цветов, и одинакового сечения с голубым и фиолетовым. Причина проста, мощность ламп.
Габарит (фиолетовый) - 5w
Поворотник и ДХО (голубой и тонкий белый) - 15w
Ближний и дальний (бежевый и белый толстый) - 55w
Чёрный - масса
