МЕДВЕЖ 11.06.2013 07:39

Неисправности и способы их устранения.

Решил создать данную тему. Суть задумки состоит в следующем.
В данной теме будем копить любые неисправности по Дастеру. С помощью вас всех (клубней) и других возможных ресурсов. Так сказать с миру по нитки.
Вы здесь пишите неисправности, поломки и как их устранили. Я или (модераторы) буду их систематизировать по узлам и агрегатом в данной теме. И чтоб небыло флуда,воды и тема была читаема ваши сообщения буду удалять оставляя вашу информацию по агрегату.
Пишите все по поломкам и неисправностям. Начиная с нипеля заканчивая кончиком антены.
Например: Не работает правый поворотник. Устранил: поменял предохранитель или замненил лампу, прикрутил провод ну и т.д.
Порвалась обшивка кресла. Устранил: зашил кресло используя такие то нитки...и т.д.
Думаю для всех нас и начинающих автомобилистов будет удобно искать устранения неисправностей, поломок и способы их устранения в одной теме а не листать весь технический раздел форума в поисках ответа.
Жду вашей помощи по сбору информации в тему. Всем спасибо.
Нажмите здесь, чтобы увидеть весь текст
Комментарий модератора
МЕДВЕЖ:
Лампы применяемые в Дастереhttp://duster-clubs.ru/forum/showpos...&postcount=745
Описание конструкции двигателя 2.0 http://duster-clubs.ru/forum/showpos...&postcount=748
Конструкция системы отопления, вентиляции и кондиционирования. http://duster-clubs.ru/forum/showpos...&postcount=762
Фото тормозной системы задних колес при снятом барабане 2л,4х4. http://duster-clubs.ru/forum/showpos...39&postcount=3
Повышенные обороты двигателя на холостом ходу. http://duster-clubs.ru/forum/showpos...7&postcount=42
Датчик топлива и его глюки. http://duster-clubs.ru/forum/showthread.php?t=1718
Распечатай и положи в бардачок: http://duster-clubs.ru/forum/showthr...026#post243026
- Проверка течи конденсата из кондиционера (совет из личной практики).
- Не включается 4-5 передача.
- Устраняем люфт рейлингов.
- Перегорает предохранитель прикуривателя.
- Аудиосистема.
- Откручиваем гайку ступицы колеса. Приспособление в помощь.
- При подъеме-опускании бокового стекла, слышен звук...
- Устраняем глюк датчика уровня топлива.
- Определение неисправности двигателя по состоянию свечей зажигания.
- Предохранители и реле монтажного блока в моторном отсеке.
- Предохранители монтажного блока в салоне.
- Замена салонного фильтра. Видио.
- Подкапотное пространство Рено Дастер. Видио для начинающих автомобилистов.
- Расположение основных узлов и агрегатов автомобиля в подкапотном пространстве 2.0
- Расположение основных узлов и агрегатов автомобиля в подкапотном пространстве 1.6
- Вид снизу на автомобиль 4х4.
- Вид снизу на автомобиль 4х2.
- Вид снизу на переднюю часть автомобиля 4х4 с МКП.
- Загорелся датчик подушки безопасности ( вариант №1).
- Загорелся датчик подушки безопасности ( вариант №2).

МЕДВЕЖ 11.06.2013 12:47

Вложений: 2
Рейлинги.
Слабая затяжка средних креплений рейлингов.(проверять в салоне при покупки машины).
-снимаем среднюю защитную заглушку расположенную на середине основания рейлинга.
-подтягиваем пластмассовую гайку пальцами или плоскогубцами. Соблюдать осторожность-хрупкая деталь.
http://duster-clubs.ru/forum/attachm...1&d=1371054501
http://duster-clubs.ru/forum/attachm...2&d=1371054501


МЕДВЕЖ 13.06.2013 21:53

Перегорает предохранитель прикуривателя.
Причиной данного недостатка является невнимательность, и некорректность водителя вводящего в гнездо разъём. Вся проблема заключается в неправильном вставлении штекера, что приводит к загибанию контактов и вызывает короткое замыкание.
Решить данный вопрос и устранить подобную неисправность каждый водитель может самостоятельно. Для этого необходимо при помощи отвёртки разогнуть контакты до исходной позиции и заменить предохранитель прикуривателя.

Еще вариант: http://duster-clubs.ru/forum/showpos...5&postcount=33

dg972 14.06.2013 13:02

Аудиосистема.
При воспроизведении файлов с флешки, названия песен не отображаются, или отражаются псевдосимволами (кракзябрами).
Решение.
1. Скачиваю программу MP3Tag, она на русском и всего 3 мегабайта.
2. Вставляю флешку, нажимаю Файл->Сменить папку, выбираю флешку.
3. В меню Настройки выбираю формат сохранения: Теги->MPEG->Сохранять ставлю отметку напротив ID3 v2.3 UTF-16.
4. Потом выделяю все файлы (Control+A), и нажимаю Сохранить.
(Кракозябры, при отображении телефонной книги на русском, пока неизлечимы.)
***
При включении зажигания, магнитола самопроизвольно начинает работать, даже если до этого была выключена кнопкой. Проблема в тегах аудиофайлов.
Лечение.
Программой MP3Tag очищаем в тегах: в первую очередь обложку (иногда этого достаточно), комментарий, исполнитель альбома, композитор и номер диска.
Для этого:
1. Вставляем флешку, нажимаем Файл->Сменить папку, выбираем флешку.
2. Выделяем все файлы (Control+A).
3. В перечисленных выше окнах ставим "Очистить".
4. Нажимаем Сохранить.
***
При включенном зажигании магнитола самопроизвольно отключается через 10 минут.
Причина:
Перегорел предохранитель прикуривателя.

ХОЧУ 14.06.2013 20:53

Инструменты и принадлежности.

Вложений: 3
Советы автовладельцев.
Если необходимо открутить гайку ступицы колеса (усилие затяжки 280н/м, 4х4,2л), то поможет такое "приспособление". Ключ на "30".

МЕДВЕЖ 04.07.2013 20:48

При подъеме – опускании бокового стекла, слышен звук ,как будто стекло срывается с места крепления (паза).
Устраняем: Снять внутреннюю обшивку двери. Смазать смазкой салазки (трапецию) механизма подъема – опускания бокового стекла.

Luckydragon 09.07.2013 17:12

На панели приборов не верно указывается уровень топлива (завышен), был случай, когда он не менялся совсем.
Устраняется: в сервисе ОД сказали что это "болезнь" ДАСТЕРОВ и Трафиков (минивэнов) и временное исправление - запуск тестирования системы, т.е. при выключенном зажигании нажимаем "многофункциональную кнопку" ("штырёк" на панели чтобы часы переставлять) держим 5-10 сек, после чего стрелки спидометра и тахометра начинают самопроизвольное вращение, путём нажатия на "многофункциональную кнопку" переключаем режимы - один из режимов и будет фактический литраж. отключается тестирование - также длительным (5-10 сек) нажатием "многофукциональной кнопки". Специалист сервиса ОД сказал, что завод лишь рекомендует при заправке машины закрывать машину на центральный замок.
этот момент: более детальней и проще .... "только" вставили ключ, нажали "МК" и не отпуская повернули ключ "на два деления" далее по схеме обрисованной выше
"Дополнение": в режиме тестирования, если после четвёртого нажатия "МК" на панеле появится такая картинка "---------fd---" - это означает наличие ошибки датчика уровня топлива и лучше на этой картинке нажать и давить МК 5-10 сек, тем самым выходим из режима тестирования, повторный запуск тестирования системы СКОРЕЕ ВСЕГО покажет "--------------" , что означает "ошибка исправлена".

МЕДВЕЖ 22.07.2013 23:18

Вложений: 1
Определение неисправности двигателя по состоянию свечей зажигания.

У нормально работающего двигателя.
Юбка центрального электродатимеет светлокоричнивый цвет,нагар и отложения минимальны,полное отсутстсвие масла.Такой двигатель обеспечивает оптимальные покозатели расхода топлива и моторного масла.
У двигателя с повышенным расходом топлива.
Центральный электрод такой свечи покрыт бархатисто-черным нагаром. причинами этого могут быть богатая воздушно-топливная смесь (неисправность системы электронного впрыска),засорение воздушного фильтра.
У двигателя топливовоздушная смесь слишком обеднена.
Цвет электрода такой свечи зажигания от светло-серого до белого.
При работе на бедной смеси эффиктивная мощность двигателя падает.При использовании такой смеси она долго не восполняется, а прцесс сгорания происходит с нарушениями,сопровождаеммыми неравномерной работой двигателя.
Юбка электрода свечи имеет характерный оттенок цвета красного кирпича.
Такая окраска вызвана работой двигателя на топливе с избыточным количеством присадок,имеющих в своем составе соли металлов.Длительное использование такого топлива приводит к образованию на поверхности изолятора токопроводящего налета.Образование искры будет происходить не между электродами свечи, а в месте наименьшего зазора между наружным электродом и изолятором. Это приведет к пропускам зажигания и нестабильной работе двигателя.
Свеча имеет ярко выраженные следы масла, особенно на резьбовой части.
Двигатель с такими свечами зажигания после длительной стоянки склонен некоторое время "троить", в это время из выхлопной трубы выходит характерный бело-синий дым. Затем,по мере прогрева, работа двигателя стабилизируется. Причиной неисправности является неудовлетворительное состояние маслоотрожательных колпачков, что приводит к перерасходу масла.Необходимо заменить маслоотражательные колпачки.
Свеча зажигания вывернутая из неработающего цилиндра.
Центральный электрод такой свечи, а также его юбка покрыты плотным слоем масла смешанного с каплями несгоревшего топлива и мелкими частицами от разрушений, произошедших в этом цилиндре.
Причина такой неисправности - разрушение одного из клапанов или поломка перегородок между поршневыми кольцами с попаданием металлических частиц между клапаном и его седлом.
Симптомы такой неисправности: двигатель "троит" не переставая, заметна значительная потеря мощности, многократно возростает расход топлива.Для устранения неполадок в данном случае необходим кап.ремонт двигателя.
Свеча зажигания с полностью разрушенным центральным электродом и его керамической юбкой.Причиной такой неисправности могли стать длительная работа двигателя с детонацией, применение топлива с низким октановым числом, очень раннее зажигание или просто бракованная свеча.
Симптомы работы двигателя при этом сходны с предыдущим случаем.
Свеча зажигания имеет электрод,покрытый зольными отложениями.При этом цвет отложений не играет решающей роли.Причина такого нароста - сгорание масла вследствие износа или залипаия маслосъемных поршневых колец. На двигателе наблюдается повышенный расход масла, из выхлопной трубы валит синий дым.

http://duster-clubs.ru/forum/attachm...6&d=1377617187

Состояние свечей рекомендуется проверять при проведении ТО автомобиля.При этом необходимо измерять величину зазора между электродами свечи и удалять нагар металлической щеткой. Удаления нагара пескоструйной машиной может привести к возникновению микротрещин,которые в дальнейшем перерастают в более серьезные дефекты.
Кроме того, рекомендуется менять местами свечи зажигания, поскольку температурные режимы работы различных цилиндров двигателя могут быть не одинаковы(например,среднии цилиндры двигателей с центральным впрыском топлива работают при более высоких температурах, чем крайние).

ЗАМЕНА СВЕЧЕЙ ЗАЖИГАНИЯ В КАРТИНКАХ. http://www.zr.ru/content/articles/54..._dajesh_iskru/

МЕДВЕЖ 23.07.2013 11:25

Вложений: 2
На заметку.

Предохранители монтажного блока в моторном отсеки.
F1- не используется.
F2- не испоьзуется.
F3 (25 А)-Цепи: топливного насоса и катушек зажигания; главного реле К5 системы управления двигателем.
F4 (15А)- Цепь электромагнитной муфты компрессора кондиционера.
F5 (40А)-Силовые цепи:релеК3 малой скорости вентилятора системы охлаждения.
F6 (60А)- Цепи, защищаемые предохранителями F9, F10,F28,F29,F30,F31,F32,F36 монтажного блока в салоне.
F7 (60А) -Цепи,защищаемые предохранителями F13, F14, F15,F16,F17,F18,F19,F20,F24,F26,F27,F37,F38,F39 монтажного блока в салоне.
F8 (60А)- Цепи,защищаемые предохранителями F1,F2,F3,F4,F5,F11,F12 монтажного блока в салоне.
F9 (25А)-Цепи, находящиеся под напряжением в положении S и А ключа зажигания.
F10(80A) -Силовые цепи реле включения электрообогревателя салона.
F11(50A)иF12(25A) -Цепи блока управления ABS.
Реле монтажного блока в моторном отсеке.
К1 -реле большой скорости вентилятора системы охлаждения. -включает цепь электродвигателя системы охлаждения.
К2 -реле кондиционера -муфта компрессора кондиционера.
К3- реле малой скорости вентилятора системы охлаждения. -включает электродвигатель вентилятора системы охлаждения.
К4-реле топливного насоса и катушек зажигания- включает цепи топливного насоса и катушек зажигания.
К5-главное реле системы управления двигателем -Датчики концентрации кислорода( цепь подогрева), топливные форсунки,клапан продувки адсорбера, обмотки реле К1,К2,К3,ЭБУ системы управления двигателем.
К6- не используется.
К7- реле противотуманных фар - лампы пртивотуманных фар.
К8-реле вентилятора отопителя. -включает цепь электродвигателя вентилятора отопителя.
http://duster-clubs.ru/forum/attachm...6&d=1374564025

http://duster-clubs.ru/forum/attachm...1&d=1374569972

МЕДВЕЖ 23.07.2013 12:57

Вложений: 2

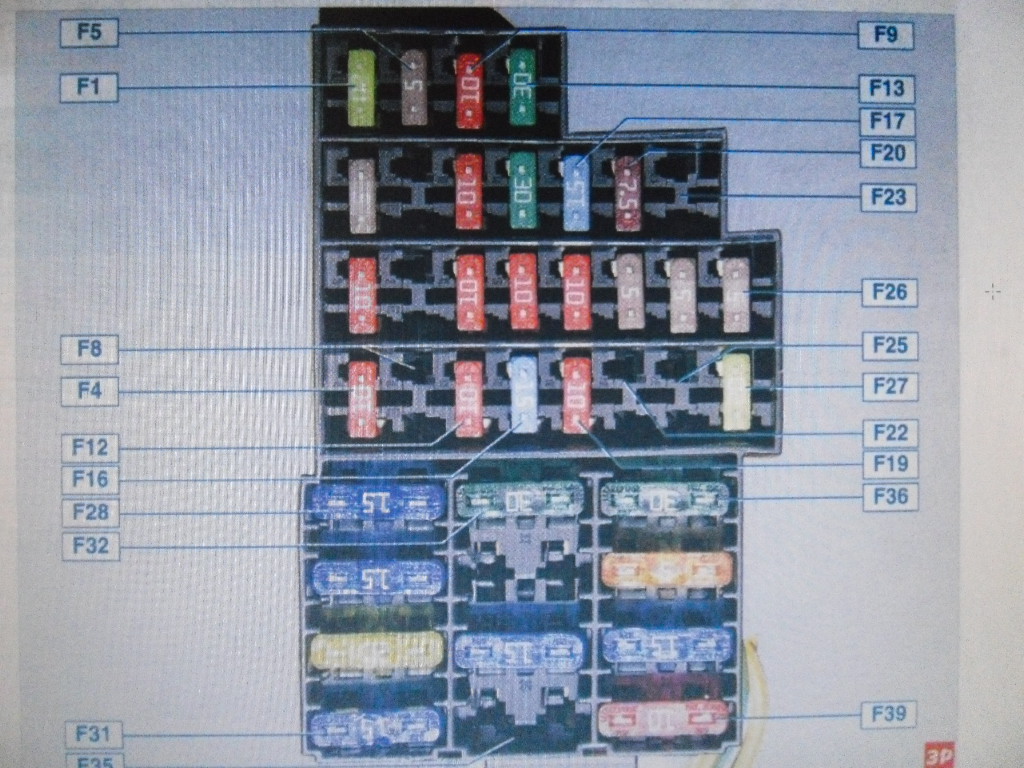

Педохранители монтажного блока в салоне.

F1(20A) -Цепи: очистителя ветрового стекла;обмотки реле обогрева стекла двери багажного отделения.
F2(5A)-Цепи:электропитания комбинации приборов; обмотки реле К4 топливного насоса и катушек зажигания; электропитания ЭБУ системы управления двигателем от выключателя зажигания.
F3(10A)-Цепи ламп сигнала торможения.
F4(10A)-Цепи: ламп указателей поворота; диагностического разъма системы управления двигателем (контакт 1); катушки иммобилайзера; коммутационного блока.
F5(5A)-Цепь управления электромагнитной муфтой заднего редуктора.
F9(10A)-Цепь лампы ближнего света левой блок-фары.
F10(10F)-Цепь лампы ближнего света правой блок-фары.
F11(10A) -Цепи: лампы дальнего света левой блок-фары; сигнализатора включения дальнего света фар и комбинации приборов.
F12(10A)-Цеппь лампы дальнего правой блок-фары.
F13(30A) -Цепи электростеклоподъемников задних дверей.
F14(30A) -Цепи электростеклоподъемников передних дверей.
F15(10A)-Цепь блока управления ABS.
F16(15А)-Цепи обогрева сидений водителя и переднегопассажира.
F17(15A)-Цепи звуковых сигналов.
F18(10A)-Цепи: лампы габаритного света левой блок-фары,лампы габаритного света левого заднего фонаря.
F19(10A)-Цепи: лампы габаритного света правой блок-фары; лампы габаритного света правого заднего фонаря; ламп освещения номерного знака знака; лампы плафона освещения вещевого ящика; подсветки комбинации приборов и органов управления на панели приборов,консоли и облицовке тунеля пола.
F20(7,5А)-Цепь лампы заднего противотуманного света.
F21(5A)-Цепи элементов обогрева наружных зеркал заднего вида.
F24(5A)-Цепь контроля усилителя рулевого управления.
F26(5A)-Цепь блока управления подушками безопасности.
F27(20A)- Цепи: парктроника;лампы света заднего хода; омывателя ветрового стекла и стекла двери багажного отделения.
F28(15A)-Цепи: ламп плафона освещения салона; лампы плафона освещения багажника; лампы подсветки головного устройства звуковоспроизведения.
F29(15A)-Цепи: прерывистотго режима работы очистителя ветрового стекла; переключателя указателей поворота; выключателя аварийной сигнализации; управления центральным замком; зуммера; диагностического разъема системы управления двигателем (контакт 16).
F30(20A)-Цепи центрального замка.
F31(15A)-Цепь противотуманных фар.
F32(30A)-Cиловая цепь реле обогрева стекла двери багажного отделения.
F34(15A)-Цепь электромагнитной муфты заднего редуктора.
F36(30A)-Силовая цепь реле К8 вентилятора отопителя.
F37(5A)-Цепи электроприводов наружных зеркал заднего вида.
F38(15A)-Цепи: прикуривателя; электропитания головного устройства звуковоспроизведения от выключателя зажигания.
F39(10A)-Цепь обмотки реле К8 вентилятора отопителя.
http://duster-clubs.ru/forum/attachm...9&d=1374569456
http://duster-clubs.ru/forum/attachm...0&d=1374569921

МЕДВЕЖ 24.07.2013 10:12

Проверка течи конденсата из кондиционера ( совет из личной практики).
Не знаю почему не написал раньше. Как-то вылетело из головы. Когда ОД устранял течь конденсата в салон автомобиля и проверял куда (причину) течи. Мастер сделал следующее:
- Снимаем салонный фильтр;
-Набираем бутылочку воды 0,25
- заливаем аккуратно воду в пустую нишу под салонный фильтр.
Вода в идеальном случаи- выходит под автомобиль, как и положено.
В противном случаи- сразу будет видно в чем косяк попадания воды в салон. (зажатие края улитки, перекос трубки или еще что..).
Весь процесс наблюдал лично.
http://duster-clubs.ru/forum/attachm...5&d=1374646336

МЕДВЕЖ 27.07.2013 15:40

Не включается 4-5 передача. Случай из практики автовладельца.

Полное описание проблемы: http://duster-clubs.ru/forum/showpos...85&postcount=1
Причина установлена: http://duster-clubs.ru/forum/showpos...7&postcount=10

МЕДВЕЖ 15.08.2013 14:25

Замена салонного фильтра.



МЕДВЕЖ 15.08.2013 20:08

Подкапотное пространство Рено Дастер. Для начинающих.



МЕДВЕЖ 17.08.2013 18:07

Вложений: 1

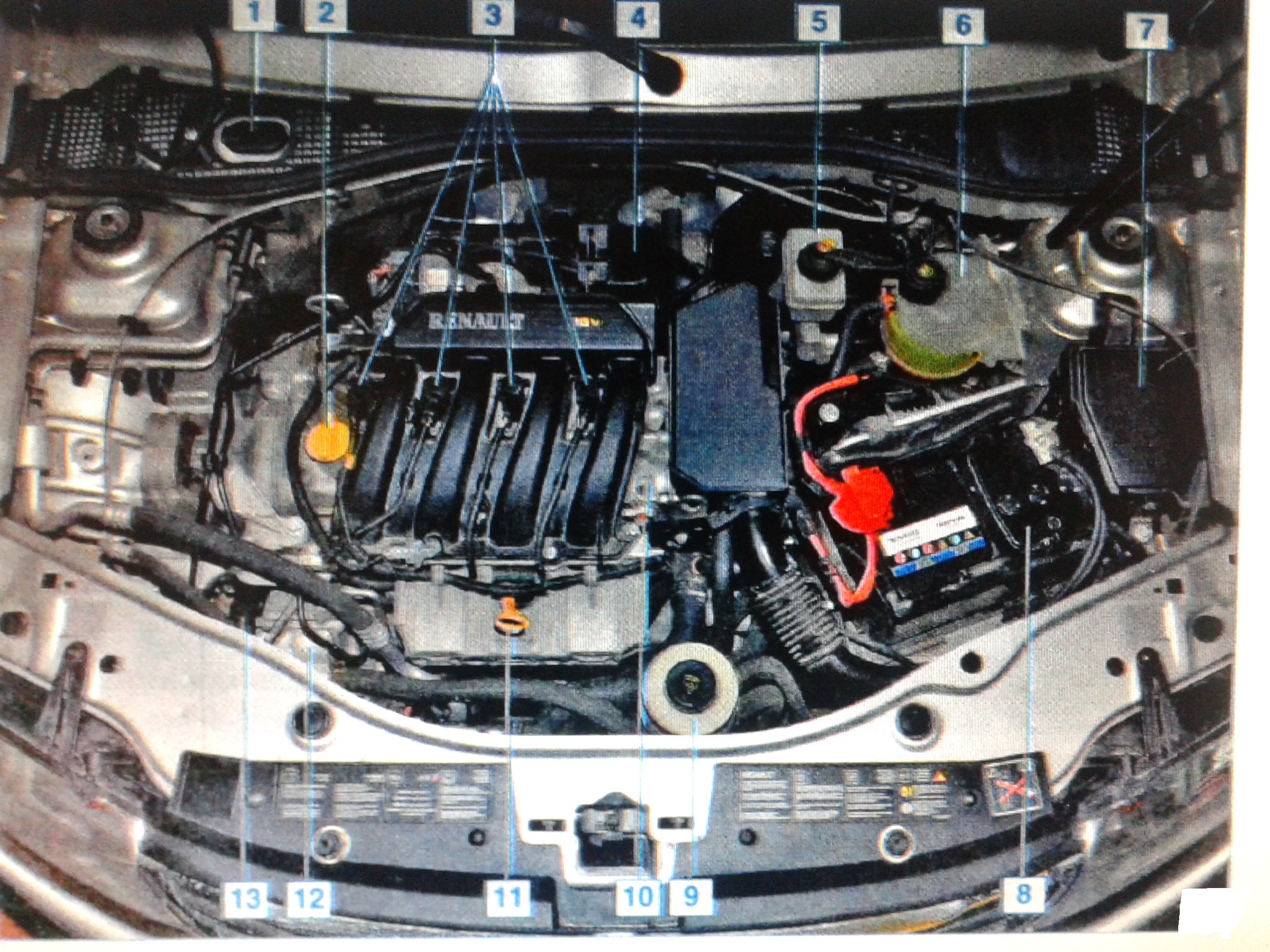

Расположения основных узлов и агрегатов автомобиля.

Расположения узлов и агрегатов в подкапотном пространстве автомобиля 2,0.

1.Топливный фильтр.
2.Крышка бачка омывателя ветрового стекла и стекла двери багажного отделения.
3.Крышка маслозаливной горловины двигателя.
4.Катушки зажигания.
5.Крышка воздушного фильтра.
6.Бачок гидроприводов тормозов и сцепления.
7.Расширительный бачок системы охлаждения.
8.Монтажный блок реле и предохранителей.
9.Аккумуляторная батарея.
10.Двигатель.
11.Бачок гидроусилителя рулевого управления.
12.Указатель уровня масла в двигателе (щуп).
13.Насос гидроусилителя рулевого управления.

http://duster-clubs.ru/forum/attachm...5&d=1376759414

МЕДВЕЖ 17.08.2013 18:19

Вложений: 1
Расположения основных узлов и агрегатов автомобиля.

Расположения узлов и агрегатов в подкапотном пространстве автомобиля с двигателем 1.6
1.Крышка бачка омывателя ветрового стекла и стекла двери багажного отделения.
2.Крышка маслозаливной горловины двигателя.
3.Катушки зажигания.
4.Крышка воздушного фильтра.
5.Бачок гидроприводов тормозов и сцепления.
6.Расширительный бачок системы охлаждения.
7.Монтажный блок реле и предохранителей.
8.Аккумуляторная батарея.
9.Бачок гидроусилителя рулевого управления.
10.Двигатель.
11.Указатель уровня масла в двигателе (щуп).
12.Насос гидроусилителя рулевого управления.
13.Ремень привода вспомогательных агрегатов.

http://duster-clubs.ru/forum/attachm...4&d=1376759374

МЕДВЕЖ 17.08.2013 19:18

Вложений: 1
Вид снизу на автомобиль 4х4 (защита силового агрегата для наглядности снята).

1.Силовой агрегат.
2.Подрамник передней подвески.
3.Рычаг передней подвески.
4.Картер рулевого механизма.
5.Каталитический нейтрализатор.
6.Диагностический датчик концентрации кислорода.
7.Теплозащитный экран.
8.Дополнительный глушитель системы выпуска отработавших газов.
9.Продольный рычаг задней подвески.
10.Задний трос стояночного тормаза.
11.Привод заднего колеса.
12.Поперечный рычаг задней подвески.
13.Основной глушительсистемы выпуска отработавших газов.
14.Подрамник задней подвески.
15.Задний редуктор.
16.Топливный бак.
17.Задний карданный вал.
18.Промежуточная опора карданной передачи.
19.Передний карданный вал.
20.Задняя опора силового агрегата.
21.Раздаточная коробка.
22.Компрессор кондиционера.

http://duster-clubs.ru/forum/attachm...3&d=1376759328

МЕДВЕЖ 17.08.2013 19:48

Вложений: 1
Вид снизу на автомобиль 4х2 (защита для наглядности снята).

1.Силовой агрегат
2.Подрамник передней подвески3.Рычаг передней подвески.
4.Картер рулевого механизма.
5.Каталитический нейтрализатор.
6.Диагностический датчик концетрации кислорода.
7.Теплозащитный экран.
8.Дополнительный глушитель системы выпуска отработавших газов.
9.Задний трос стояночного тормаза.
10.Балка задней подвески.
11.Основной глушитель системы выпуска отработавших газов.
12.Запасное колесо.
13.Задний амортизатор.
14.Кронштейн запасного колеса.
15.Топливный бак.
16Защита тормозных и топливных трубок.
17.Задняя опора силого агрегата.
18.Привод правого переднего колеса.
19.Компрессор кондиционера

http://duster-clubs.ru/forum/attachm...2&d=1376759287

МЕДВЕЖ 20.08.2013 20:37

Вложений: 1
Вид снизу на переднюю часть автомобиля 4х4 с механической коробкой передач.

1.Тормозноймеханизм переднего колеса.
2.Рычаг передней подвески.
3.Подрамник передней подвески.
4.Компрессор кондиционера.
5.Штанга стабилизатоа поперечной устойчивости.
6.Поддон картера двигателя.
7.Картер рулевого механизма.
8.Коробка передач.
9.Привод левого переднего колеса.
10.Рулевая тяга.
11.Металлокомпенсатор.
12.Каталитический нейтрализатор.
13.Передний карданный вал.
14.Задняя опора силовогоагрегата.
15.Раздаточная коробка.
16.Привод правого переднего колеса.


http://duster-clubs.ru/forum/attachm...7&d=1377016591

МЕДВЕЖ 21.08.2013 20:45

Вложений: 1
Случай из практики - evs034.

Загорелся датчик подушки безопасности.
Причина: Вышло из строя кольцо контрольное подушки безопасности.
http://duster-clubs.ru/forum/attachm...9&d=1377103436 Стоимость кольца -1.600 руб.

Замена у ОД. (если машина на гарантии-по гарантии).


Текущее время: 15:44. Часовой пояс GMT +3.

Powered by vBulletin® Version 3.8.7
Copyright ©2000 - 2024, vBulletin Solutions, Inc. Перевод: zCarot
vB.Sponsors
