dg972 · 16.12.2012, 01:27

DAEWOO AGS-0060PF. 281157299R

Фото

Инструкция на штатную аудиосистему: Duster_audio_manual_280513.pdf
Прошивка аудиосистемы "185": Renault_20111023_00185.zip
Прошивка аудиосистемы "199"
Номер прошивки можно узнать нажав одновременно клавиши AST и 5 или
нажать одновременно клавиши "радио" и 5 на новых машинах. Номер прошивки появится в правом верхнем углу экрана.
Особенности прошивки 199 Обсуждение.
Нет звука на радио после прошивки (при этом со всех остальных источников работает нормально)
Служебное МЕНЮ 199-ой.
Как подключить к аудиосистеме телефон по Bluetooth. Видео.

Видео тут.

Или тут.

Разблокировка магнитолы на автомобилях Renault. Видео

Если, при чтении с флешки, названия песен отображаются псевдосимволами (крякозябрами) содержимое следует прогнать на компе через программу MP3Tag.
1. Скачиваем программу MP3Tag (она на русском и всего 3 мегабайта).
2. Вставляем флешку, нажимаем Файл->Сменить папку, выбираю флешку.
3. В меню Настройки выбираем формат сохранения: Теги->MPEG->Сохранять ставим отметку напротив ID3 v2.3 UTF-16.
4. Потом выделяем все файлы (Control+A), и нажимаю Сохранить.
После этого теги во всей музыке с флешки - по-русски! Тоже самое можно сделать перед записью CD.
НЕ путать с телефонной книгой.

Автомагнитола позволяет прослушивать радиостанции и проигрывать аудиодиски CD и MP3, форматы МР3, WMA, AAC и WAV. Магнитола читает перезаписываемые диски ( CD-RW ), а также читает карты SD через внешний картридер.
Магическое число 999 или ограничения аудиосистемы.
Магнитола начинает воспроизведение флешки с одно и того же трека.
Конвертер аудиоформатов.
Как узнать секретный код аудиосистемы.
Как узнать секретный код аудиосистемы.
Вероятная замена от maslovyu.
Замена от Кубик.
Флешка не читается.
Фон в динамиках.
Плохой прием радио из-за адаптеров гаджетов.
Перегорает предохранитель магнитолы
С не давнего времени магнитола начала воспроизводить с флешки одну последнюю в списке композицию.
Пропало звуковое сопровождение маршрута у навигатора-приложения на телефоне, при подключении к магнитоле по блютузу.
Поменял передние динамики.
Технические изыскания Rinatma
Переходник для магнитолы.
Подключение штатного микрофона.
Фонит радио при работе регистратора или ДХО.
Линейный выход. Откуда взять сигнал?
Линейные выходы в штатной магнитоле Дастера
Линейные выходы в штатной магнитоле Дастера от madmaxxx73
Линейные выходы в штатной магнитоле Дастера от doneAlexandro
Неисправность:
Магнитола не включается автоматически при включении зажигания, только с кнопки. На заведенном моторе работает 10 минут и отключается.
Решение:
Перегорел предохранитель прикуривателя, он же идет на магнитолу. F38 15A.

Предохранители аудиосистемы

Штатную магнитолу питают три предохранителя:

F28 15A - Предохранитель отключения потребителей электроэнергии
- аудиосистемы (261) (питание, +12V до замка зажигания)
- щитка приборов (247)
- ЦЭКБС (645)
- фонаря освещения багажного отделения (165)

F38 15А - Предохранитель аудиосистемы (261) (+12V после замка зажигания)
- прикуривателя первого ряда сидений (101)

F19 10A - подсветка магнитолы, (от габаритов).

"Новый" мафон со старой проблемой. Прошивка T2024. Эти аудиосистемы НЕЛЬЗЯ перепрошивать на 199 версию. Возможен летальный исход.

Прошивка V2030 для "новых" магнитол с версией Т2024, возможно и для 2023, с исправлением кракозябр.

Реанимация аудиосистемы от Koreshok

Для тех, у кого реанимация магнитолы после неудачного "наката" V0199 на Т2024 не увенчалась успехом.
1. Берем файл прошивки Renault_A2130902_V0199.cab
2. Переименовываем его в Renault_A2130902_T2024.cab
3. Вставляем ключ в замок зажигания, но не поворачиваем его (положение St)
4. Вставляем флешку с переименованной прошивкой в USB
5. При нажатых кнопках RADIO+FF 2 раза (!!) нажимаем кнопку включения магнитолы.
6. Начинается процесс загрузки прошивки. По окончании загрузки появляется надпись: "UPGRADING TO T2024 COMPLETE!"
7. Вытаскиваем флешку, через 2 сек. магнитола выключается.
8. Лезем в блок предохранителей и вытаскиваем предохранители 28 и 38. Ждем минуты 2, примерно.
9. Вставляем предохранители на место: сначала 28, затем 38 (может последовательность и не имеет значения, но я вставлял так).
10. Включаем зажигание и если магнитола не включилась сама, включаем ее самостоятельно.
11. Вводим запрашиваемый PIN код и радуемся воскресшей магнитолой.

P. S. После проведенных мероприятий устройство ожило, настройки радиостанций и соединения с телефоном не сбились, но "кракозябры" остались.

Как включается функция прослушивания музыки в случайном порядке?
Как расшифровывается AF и ТА
Как включить информирование о трафике.
При проигрывании музыки с телефона по блютуз - кнопками магнитолы треки переключаются ?

Схема подрулевого джойстика

Спасибо сова

Схема подключения магнитолы.

Нажмите здесь, чтобы увидеть весь текст

Ток аудиосистемы по зеленому проводу - 5,6 mA.

Замеры проводил при разной громкости и от разных источников.

Рамка и переходники для НЕ штатной магнитолы.

Как снять решетку динамика.

Как снять магнитолу.

ATTENTION! Звук от телефона воспроизводиться только через передние динамики!
То есть, если "Затухание" выкрутить на задние, то остаёмся без Handsfree...

Магнитола Рено Дастер: плюсы и минусы

madmaxxx73 · 04.04.2015, 22:59

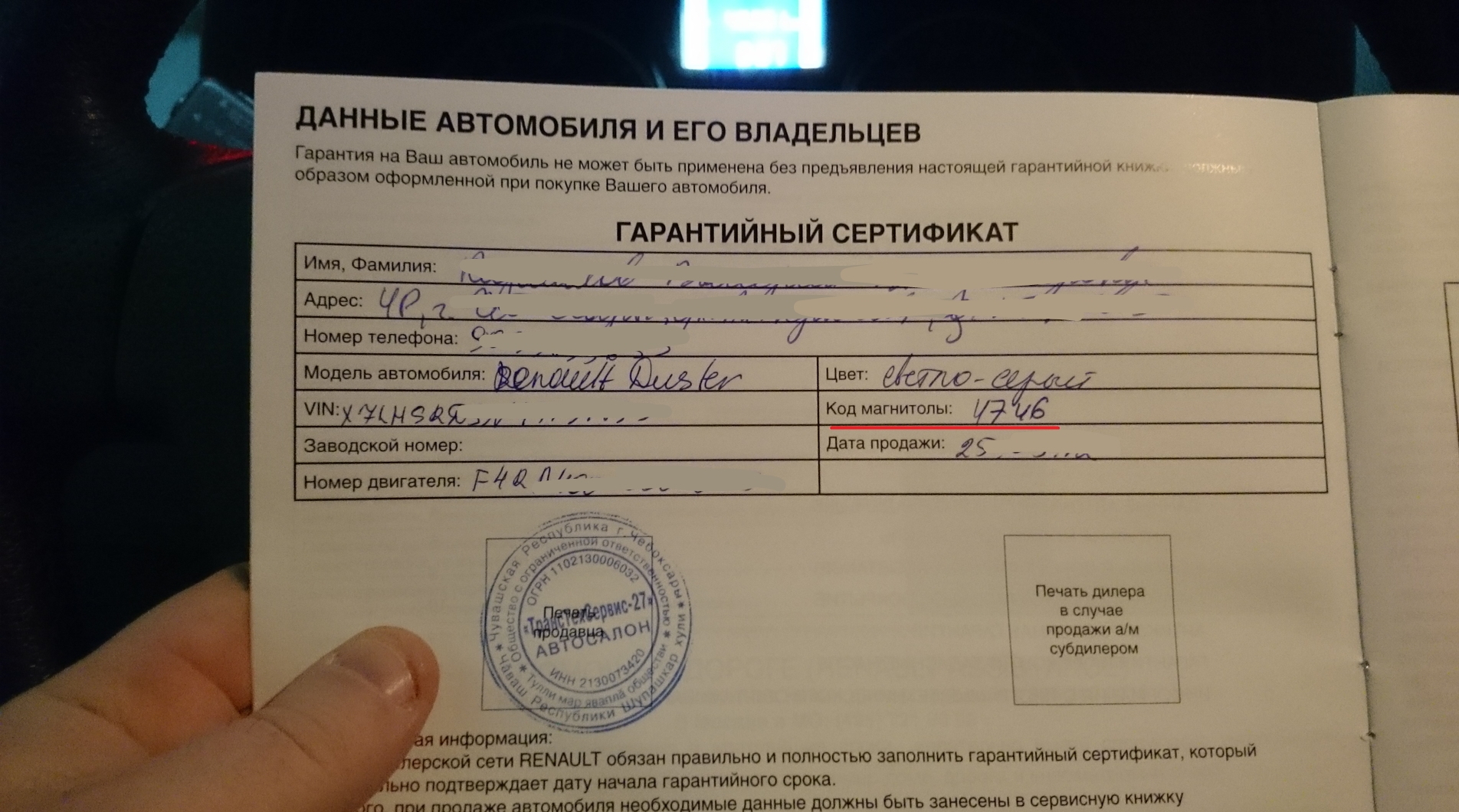

Вот где пишется код магнитолы

wowtelix · 29.04.2015, 00:18

У моего новенького Дастера стоит магнитола rv2d-c3000e в ней кондеры для выпайки линеек под выходной микросхемой!
Спасибо за фото Miha69

Miha69 · 31.05.2015, 16:41

wowtelix, а куда припаять минусовой провод для линеек на новой схеме?

Серёга-73 · 31.05.2015, 19:35

Цитата:

Сообщение от Miha69

wowtelix, а куда припаять минусовой провод для линеек на новой схеме?

к корпусу магнитолы.

madmaxxx73 · 31.05.2015, 23:20

Цитата:

Сообщение от madmaxxx73

Вот где пишется код магнитолы

Джити, можно было не удалять данные, т.к. они старого хозяина, да еще и с другого региона, но за бдительность - спасибо!

Miha69 · 01.06.2015, 00:11

Серёга-73, а точно к корпусу? я смотрел похожие темы и ниразу не видел, чтобы минусовой провод от линеек на корпус кидали, обычно где-то на плате ищут gnd, либо к какому-то пину на микросхемке

dg972 · 01.06.2015, 00:28

Цитата:

Сообщение от Miha69

ниразу не видел, чтобы минусовой провод от линеек на корпус кидали, обычно где-то на плате ищут gnd, либо к какому-то пину на микросхемке

А это принципиально? Думаете будет фонить?

Miha69 · 01.06.2015, 00:54

Цитата:

Сообщение от dg972

А это принципиально? Думаете будет фонить?

Сейчас нашел, что возникают наводки, и усилитель их потом усиливает. В общем искажается. Было решение через резистор, подсоединив к корпусу, но там как-то подбирать его нужно. Хотелось бы правильный минус на плате узнать.

Бурый медведь (Bear) · 01.06.2015, 09:20

Стал обращать внимание, что по трассе перестало ловить радио. Раньше две радиостанции как минимум работали по трассе между Москвой и Тверью. А тут отъехал от Москвы или Твери километров 40 и шип один.
Куда смотреть, что чистить или подтягивать?

dg972 · 01.06.2015, 14:03

Цитата:

Сообщение от Бурый медведь (Bear)

Куда смотреть, что чистить или подтягивать?

В стране кризис, а тебе радио подавай. Мощность передатчиков уменьшили.

Miha69 · 01.06.2015, 23:43

Пробовал припаять линейки на новой схеме магнитолы, но что-то не пошло. Звук становится тише, когда подключаю тюльпаны к усилку.
Музыка играет, саб работает, но почему звук становится тише от магнитолы - не пойму.
Тестром проверял линейки - замыканий на массу нет. С помощью мультиметра поискал более удобные места и нашел прямо на микросхеме усилителя.
Может неправильно припаял.
Прикладываю фотки

dg972 · 01.06.2015, 23:55

Цитата:

Сообщение от Miha69

прямо на микросхеме усилителя.

Так нельзя. Поэтому и тише. Усилок сажает сигнал. Надо, хотя бы через кондеры подавать сигнал во внешний усилитель.

Miha69 · 02.06.2015, 00:05

Цитата:

Сообщение от dg972

Так нельзя. Поэтому и тише. Усилок сажает сигнал. Надо, хотя бы через кондеры подавать сигнал во внешний усилитель.

Спасибо!
а как бы узнать какие кондеры нужны - на сколько мкФ, вольт? как их подключать - последовательно или паралельно?
Или лучше отдать спецам, пусть припаивают к тем 4м контактам на схеме с другой стороны? Сам боюсь такие тонкие элементы паять

Саблинский · 02.06.2015, 09:56

Цитата:

Сообщение от dg972

Мощность передатчиков уменьшили.

С какой целью?

dg972 · 02.06.2015, 13:34

Что б электросчетчики медленнее крутились.

wowtelix · 03.06.2015, 21:21

Цитата:

Сообщение от Miha69

Пробовал припаять линейки на новой схеме магнитолы, но что-то не пошло. Звук становится тише, когда подключаю тюльпаны к усилку.
Музыка играет, саб работает, но почему звук становится тише от магнитолы - не пойму.
Тестром проверял линейки - замыканий на массу нет. С помощью мультиметра поискал более удобные места и нашел прямо на микросхеме усилителя.
Может неправильно припаял.

С микросхемы очень слабый сигнал я так паял,потом перепаял к конденсатерам(как на моем фото) и все стало норм!Для линеек массу взял с платы под винтами припаялся,наводок и фонов нет ,тут наверно зависит от межблокового провода и масса межблокаового провода должна соединятся как к магнитоле так и к усилителю!

Лимузин · 04.06.2015, 07:32

Цитата:

Сообщение от dg972

. Поэтому и тише. Усилок сажает сигнал. Надо, хотя бы через кондеры подавать сигнал во внешний усилитель.

ВОТ! Золотые слова! Попробую растолковать это.... Вход микросхемы усилителя имеет определённое внутреннее сопротивление входа, к тому-же на этой ножке обычно присутствует некоторое напряжение смещения рабочей точки самой микросхемы, чтобы она работала в линейном режиме. Для того, чтобы согласовать внутреннее сопротивление выхода и входа и не нарушить режим работы микросхемы по постоянному току, применяют согласующие конденсаторы 10-25 Мкф на 6,5-25 вольт, которые устанавливают в разрыв между выходом предыдущего каскада и входом усилителя.
Причём ёмкость самого конденсатора, существенно оказывает влияние на АЧХ всего усилительного тракта. Чем меньше номинал конденсатора, тем большее сопротивление он оказывает НЧ составляющей сигнала, тем соответственно меньше "басов" мы услышим на колонках.

wowtelix · 05.06.2015, 11:36

Вход на микросхему гасится конденсаторами 0.3 мкф, так вот если взять сигнал перед конденсаторами,сигнал будет нормальный,а вот если с ног после 0.3 мкф ,а еще

Цитата:

Надо, хотя бы через кондеры подавать сигнал во внешний усилитель.

добавить ,то сигнал будет ..........,поэтому сигнал надо брать перед конденсаторами!

Серёга-73 · 05.06.2015, 17:36

Цитата:

Сообщение от Бурый медведь (Bear)

Стал обращать внимание, что по трассе перестало ловить радио. Раньше две радиостанции как минимум работали по трассе между Москвой и Тверью. А тут отъехал от Москвы или Твери километров 40 и шип один.
Куда смотреть, что чистить или подтягивать?

Бурый, подними антену над крышей и будет тебе счастье! Чем антена ниже к релингам она попадает в зону ослабления радиоволн...

---------- Сообщение добавлено в 16:36 ---------- Предыдущее сообщение размещено в 16:33 ----------

Цитата:

Сообщение от Лимузин

Для того, чтобы согласовать внутреннее сопротивление выхода и входа и не нарушить режим работы микросхемы по постоянному току, применяют согласующие конденсаторы 10-25 Мкф на 6,5-25 вольт, которые устанавливают в разрыв между выходом предыдущего каскада и входом усилителя.

обычно 1мкф хватает.

madmaxxx73 · 05.06.2015, 17:55

Цитата:

Сообщение от Серёга-73

подними антенну над крышей и будет тебе счастье

не прокатит, я пробовал, на скорости только дико шумит...
