Подсветка салона

[dg972]

Все про освещение салона сюда.

Алгоритм работы плафонов салона и багажника.
На плафоне салона два переключателя. Центральный имеет три положения: выключено, работа при открытых дверях (одной или нескольких, в том числе - багажника) и постоянно включен. Боковой - два положения: выключен и постоянно включен.
Плафон подсветки багажника работает только при открывании одной любой (водительской, например) или нескольких дверях.
В среднем положении переключателя, плафон салона плавно гаснет при закрытии дверей с задержкой 30 секунд, если зажигание выключено и мгновенно притухает при включенном. Если закрыть машину центральным замком (ЦЗ) с помощью брелка сигнализации - погаснет через 30 секунд, если кнопкой со штатного ключа - мгновенно.
Если забыть закрыть одну или более дверей - свет в салоне и багажнике погаснет через 30 минут. Через 30 минут погаснет и при положении переключателя в положении включено постоянно.
Тут надо оговориться, что таймер на 30 минут начинает отсчет после последнего действия с машиной: открытие/закрытие последней двери, выключения габаритов, аварийки, открытие/закрытие ЦЗ.
Свет будет гореть постоянно (у меня более 1,5 часа) при включенных габаритах, или аварийке, или зажигании.

Теперь по проводам в плафоне салона.
+12В - красный.
Масса - черный.
"Масса от концевиков дверей" - белый.

Красный провод идет от коммутационного блока салона (ЦЭКБС). В ЦЭКБС установлено реле, которое и отключает плафоны через 30 минут.
Белый провод, так же идет от ЦЭКБС. Управляется транзистором. Плавное притухание света достигается благодаря ШИМ.
ЦЭКБС, белый разъём, контакты В5(-) и В6 (+) для подключения подсветки ног. Срабатывает при открывании любой из дверей.
Предохранитель освещения - F28 (15A).


В Дастер штатно устанавливается плафон освещения салона двойной (8200073231) и плафон подсветки багажника (8200418356). Этот же плафон ставиться и на подсветку вещевого ящика. Подсветка вещевого ящика запитана от габаритных огней и включается при открывании дверки "бардачка".
Вместо двойного плафона (8200073231) можно поставить тройной (8200073234) или одинарный (8200074362). У всех трех плафонов разъёмы идентичны.
26430-BC00B это с тремя кнопками, 26430-BC40B это с одной или с двумя.

Куда подключать доп. подсветку.
Подсветка салона от Ky6uk - http://duster-clubs.ru/forum/showthr...?p=504#post504
Подсветка салона от Clim - http://duster-clubs.ru/forum/showpos...45&postcount=3
Подсветка салона от Clim - http://duster-clubs.ru/forum/showpos...0&postcount=26
Подсветка салона от SHUNJ - http://duster-clubs.ru/forum/showpos...3&postcount=13
Подсветка салона от Sapsan - http://duster-clubs.ru/forum/showpos...2&postcount=41
Подсветка салона от Бурый медведь (Bear) - http://duster-clubs.ru/forum/showpos...7&postcount=46
Подсветка салона от ЭНЕРГОМАШ - http://duster-clubs.ru/forum/showpos...5&postcount=50
Подсветка салона от Альберт - http://duster-clubs.ru/forum/showpos...3&postcount=43
Подсветка салона от Skipper-Влад - http://duster-clubs.ru/forum/showpos...&postcount=208
Подсветка порогов с светящейся LED надписью - http://duster-clubs.ru/forum/showpos...6&postcount=64
Подсветка салона от SHultz - http://duster-clubs.ru/forum/showpos...9&postcount=66
Еще один вариант от Кубика - http://duster-clubs.ru/forum/showpos...&postcount=163
Подсветка салона от Rene Buaron

[Sapsan]

У меня светодиодными лентами получилось вот так. Извиняюсь за качество фото ( фоткал телефоном у него даже вспышки нет).
Две первых. Подсветка при открытии передних дверей.
Следущие две подсветка передних ковриков.

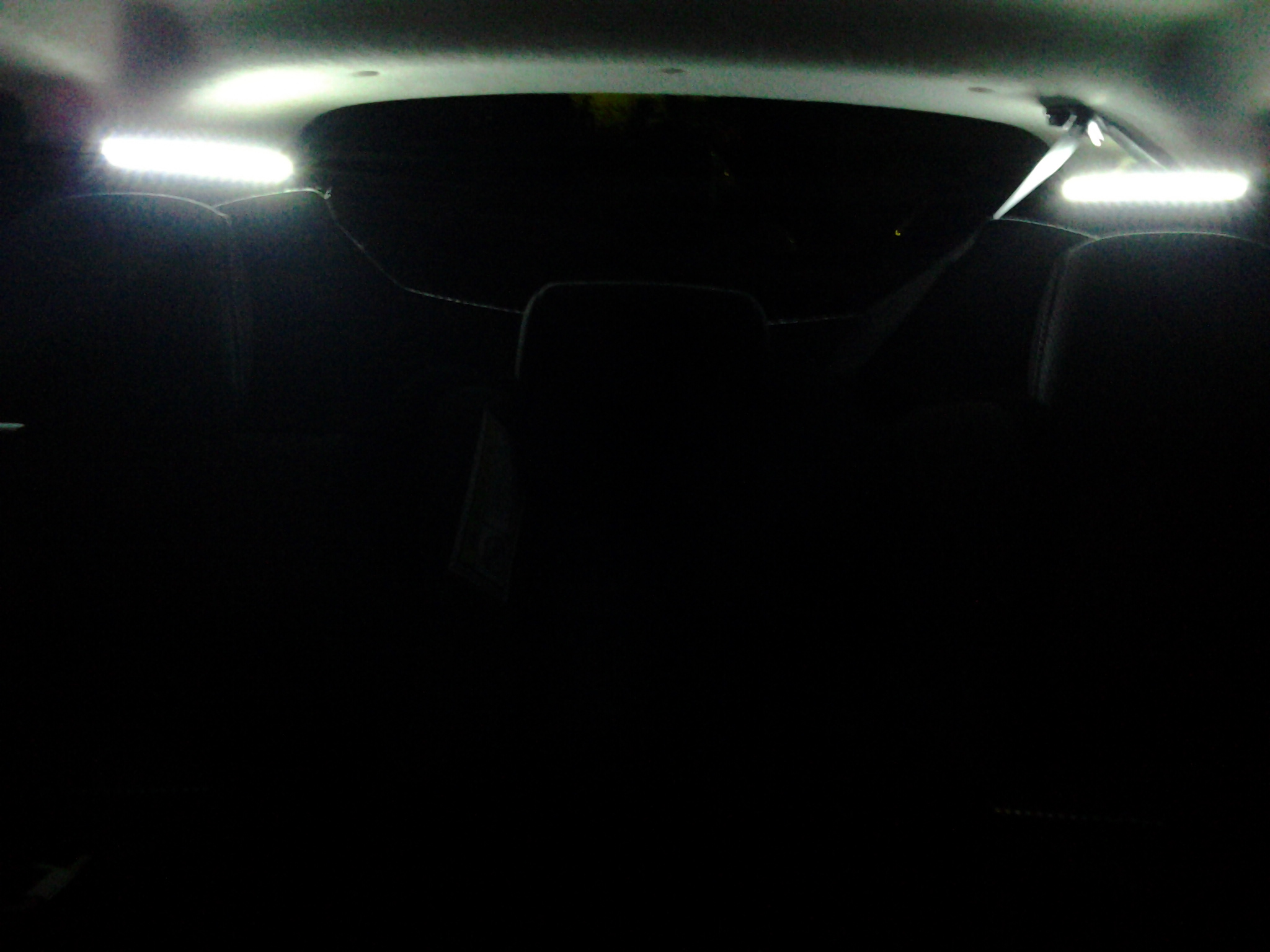

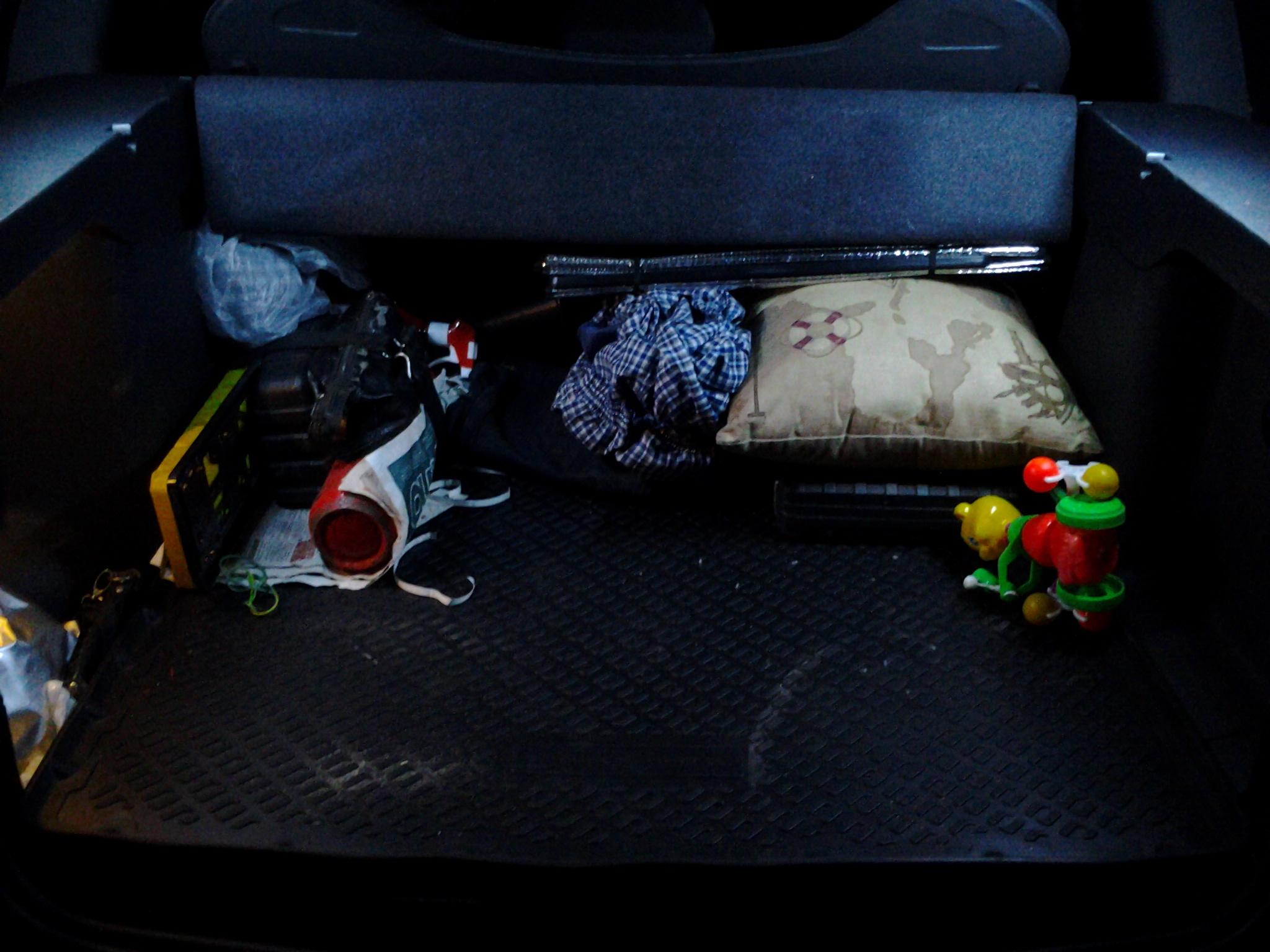

Следущие три салон задних пассажиров и багажника.
С фотографий нетак видно как светло в салоне но ночью реально достаточно света чтоб пассажиры не заблудились.

[Zap]

Sapsan, а на пятой фото это где светит и что светит?

[Sapsan]

Сообщение от Zap

Sapsan, а на пятой фото это где светит и что светит?

Светодиодные ленты на стойках багажника они как раз освещают салон для задних пассажиров и багажник. На фото плохо видно освещение салона, но на самом деле освещения достаточно для пассажиров. Единственный минус подключил от багажного фанаря надо будет переделать.

[Zap]

Sapsan, а от чего хотите запитаться?

[Sapsan]

Сообщение от Zap

Sapsan, а от чего хотите запитаться?

Честно скажу - я в электрики ноль. Я задаю загадки электрику, он говорит что для этого нужно (если это в реале), и делает. Надо будет сделать выключатель у пассажиров, и подсветку ног задних пассажиров.

[Бурый медведь (Bear)]

подсветка в салоне. подключена к штатной проводке салона

подсветка на двери багажника. подключена на габаритам и снабжена выключателем.


больше фото в бортовике
http://duster-clubs.ru/forum/showpos...&postcount=393
http://duster-clubs.ru/forum/showpos...&postcount=410

[Sonar]

Сообщение от espace

попался на глаза вот такой фонарик
интересен на мой взгляд
1 тем что он всего 2см толщиной
2 есть ответная часть для крепления
3 есть мягкая прокладка
4 простота вырезания отверстия под него
цена комплекта 55$

а интересно можно туда платки со светиками всунуть? вообще его разобрать можно?

[Sapsan]

А если лампочка перегорит, как ее менять? Если возможно поменять то значит и плату скорее всего возможно поставить. За полтора рубля купить, нее я лучше крышку декоративную на двиг куплю за такие деньги чуть чуть добавив.

[Sonar]

Сообщение от Sapsan

А если лампочка перегорит, как ее менять? Если возможно поменять то значит и плату скорее всего возможно поставить. За полтора рубля купить, нее я лучше крышку декоративную на двиг куплю за такие деньги чуть чуть добавив.

Саш, я полностью согласен, моя жаба а также моя жена (не путать!) этого не позволят скорее всего, но может аналог на ebay или на dx.com можно найти недорогой...
уж больно функциональный плафончег кажется, много вариантов включения и тонкий, выпирать не будет..

[dg972]

Плата ПЛ44 (центральная) плафонов Renault, Nissan (с 2-мя и 3-мя переключателями)


Платы ПЛ44 (центральная), ПЛ43 (боковая) плафонов Renault, Nissan (с 2-мя переключателями)

Платы ПЛ44 (центральная), ПЛ43 (боковые) плафонов Renault, Nissan (с 3-мя переключателями)

Плата ПЛ18 плафонов Renault, Nissan (с одним переключателем)

[maslovyu]

Вещь хорошая, удобная, но лично по мне недостатки есть : диодов реально много для центрального плафона. будет слишком ярко. ну и ценник, мягко скажем...

[dg972]

Сообщение от Homyak

А можно ссылку!

Сообщение от dg972

http://duster-clubs.ru/forum/showpos...&postcount=456
http://duster-clubs.ru/forum/showpos...3&postcount=43
http://duster-clubs.ru/forum/showpos...&postcount=208
http://duster-clubs.ru/forum/showthr...E0%EB%EE%ED%E0

На форуме есть поиск )))

[Vovo4ka]

А нельзя просто снять красное стекло с прозрачного стаканчика противотуманного фанаря?

[dg972]

Сообщение от Vovo4ka

А нельзя просто снять красное стекло с прозрачного стаканчика противотуманного фанаря?

Vovo4ka, к чему этот вопрос? И почему в этой теме?

[Yakov163]

У меня такой вопрос как сделать чтобы подсветка багажника светилась не долго после закрытия двери любой кроме капота, а то так быстро лампа перегорит?

[dg972]

Yakov163, не страдай фигней! Лампа стоит копейки, меняется за 30 сек. и перегорит она у тебя года через 3-4 минимум. Поставь светодиодную, будет веселее.)))

[luno]

Сообщение от Yakov163

У меня такой вопрос как сделать чтобы подсветка багажника светилась не долго после закрытия двери любой кроме капота, а то так быстро лампа перегорит?

Срок службы лампочки от длительности работы практически не зависит.
Перегорает она в момент включения, когда нить накала холодная, сопротивление
её маленькое, а ток большой. Если бы она светила непрерывно, без включений-
выключений, то Дастер точно бы пережила.

[Yakov163]

dg972, Ясненька! Да и так стоит диодная 6 диод, в багажнике и в салоне поставил, не надо дополнительную колхоз делать подсветку в багажнике все классно светит доволен как слон. Вот на габариты пол года не прошло диоды по отвалились, поменял на новые, походу они не подходят.

[Саблинский]

Сообщение от luno

Если бы она светила непрерывно, без включений-
выключений, то Дастер точно бы пережила.

Не, Дастер вечный должен быть, а лампочке всё же имеют свойство перегорать.

[luno]

Сообщение от Саблинский

Не, Дастер вечный должен быть, а лампочке всё же имеют свойство перегорать.

Ну как сказать, в США в одном пожарном подразделении лампочка горит уже свыше 110 лет, с 1901 г.
И у нас как-то проскакивала инфа, что где-то в шахте в заброшенном штреке горела лампочка с 30-х годов.
