Центральная ниша - штатный монитор 7"

[hunter]

А с другой стороны: основательно, значит антивандально. Навигатор убирать постоянно придется, а встроенный монитор никто вырывать не будет.
Тем более автор наверняка доведет проект до конца и в итоге будет законченный полноценный БК, ну а желающим только воткнуть свой навигатор возможно будет купить только козырек.

[DaveMF]

Сообщение от hunter

Я думал про ИБП, что вы планируете полный фарш, чтоб отслеживал напругу, от ключа вкл/выкл комп с монитором, отключал по таймеру комп (пусть там в стенбае потребление и мизерное, но все же). Атак выйдет только вкл и выкл от ключа?
А про тач скрин поподробнее можно? Сами прошивали Atmega или готовые варианты в продаже есть, а то давно это было, поди и не вспомню где программатор лежит и как галочки при прошивке выставлять)))
Буду признателен ссылке на ваш (уже проверенный на живом мониторе и компе) микроконтроллер тачскрина.
А не подскажите, возможно по блютуз подцепить 2 устройства к данному компу, просто планирую модуль OBD-II и GPS на данном виде связи.

Зачем отслеживать напряжение если он от 8В до 30В работает?
Включается он через 5 секунд после включения зажигания и отключает все через 45 секунд после выключения зажигания. Это зашита от случайных пропаданий зажигания (например заглохли и надо завестись) и чтобы не забыть все выключить уходя из авто. Зачем еще какие то навороты??? Все предельно просто и самое необходимое.
Контроллер тача сам прошиваю (по USB без программатора), готовых под андроид в массовом варианте - нет, есть пару умельцев, но у них слишком навороченные и много чего могут (управлять магнитолой, дворниками, поворотниками, под рулевым переключателем), но и стоят около 200$, у меня простенький, только под тач.
По блютусу одно устройство только можно - это соединение точка-точка.
Либо GPS юсбишный надо брать, либо OBDII юсбишный.

---------- Сообщение добавлено в 18:54 ---------- Предыдущее сообщение размещено в 18:52 ----------

Сообщение от stasekup

Антон, уж больно как то заморочено! Нет ты конечно же молодец, но вряд ли кто то так будет себе мозг взрывать! Вот козырёк под обычный навигатор бы приспособить, сможешь сделать?

Обычный это какой??? Их миллионы разных, под каждый делать - это надо очень много времени и еще больше денег, к слову одних материалов ушло уже более чем 20т.р.

[hunter]

А можно поподробнее про ваш вариант прошивки под тачскрин, если не секрет. А так есть коммерческий вариант, не дорогой, с минимумом пайки
http://www.megachip.ru/item.php?item_id=4114143
А тут вариант использования с прошивкой
http://pccar.ru/showthread.php?t=18943.
но хочется же собственными руками...
А по питанию, не проще ли запитаться от магнитолы. Включается при открытии машины, отключается через 15мин (если не ошибаюсь) после запирания машины. Или там питание постоянное и магнитола сама отключается по таймеру?

[DaveMF]

Сообщение от hunter

А можно поподробнее про ваш вариант прошивки под тачскрин, если не секрет. А так есть коммерческий вариант, не дорогой, с минимумом пайки
http://www.megachip.ru/item.php?item_id=4114143
А тут вариант использования с прошивкой
http://pccar.ru/showthread.php?t=18943.
но хочется же собственными руками...
А по питанию, не проще ли запитаться от магнитолы. Включается при открытии машины, отключается через 15мин (если не ошибаюсь) после запирания машины. Или там питание постоянное и магнитола сама отключается по таймеру?

Это только плата, так что это не коммерческий вариант готового контроллера тача, а всего лишь навсего распаянный контроллер.
Именно эту прошивку я и использую, зачем изобретать велосипед. Этот контроллер хорошо работает. Платка у меня немного другая, но суть не меняется.

А магнитола вообще то тухнет когда зажигание включаешь/ выключаешь, так что от магнитолы не вариант, буде постоянно выключатся.

[hunter]

Да тухнет, но питание не пропадает, я ж вспомнил, если бы пропадало питание, то каждый раз мы вводили пин-код в магнитолу

[stasekup]

Сообщение от DaveMF

Обычный это какой???

Это под "7"-ми дюймовый экран!!! Мы же говорили о том, что их надо разбирать!

---------- Сообщение добавлено в 22:20 ---------- Предыдущее сообщение размещено в 22:18 ----------

Я конечно понимаю у тебя сейчас голова своим "компютером" занята.

[hunter]

А можно узнать про экран подробнее, где брали, сколько стоит?
Просто комп купить не проблема, можно уложиться в 3т.р, а вот с экранами гораздо сложнее - цены кусачие, выбор не большой

[DaveMF]

Сообщение от hunter

А можно узнать про экран подробнее, где брали, сколько стоит?
Просто комп купить не проблема, можно уложиться в 3т.р, а вот с экранами гораздо сложнее - цены кусачие, выбор не большой

Все сделано вот под этот монитор. Цвета просто улет, немного портит картинку стекло тача.

Подробно можно почитать тут, картинки как показывает тут

[hunter]

Спасибо за инфу. Дейчтвительно шикарные тех.характеристики. Вот теперь буду думать или полноценный carpc на подобных кишках или взять за эти деньги планшет 7" c 3g, gps, wi-fi и раздербанив его воткнуть в нишу. Или же купить планшет попроще, но с возможностью подключения usb-хаба, чтоб подключить все переферийные приблуды. все, больше вашу тему не засоряю, пошел просчитывать варианты...

[stasekup]

Сообщение от hunter

планшет 7" c 3g, gps, wi-fi

А я о чём говорил! Смотрел в салоне связи, там и за 2500р. и 3000р. и т.д., а дороже зачем? Тогда уж за лям тачку брать и там всё будет, тут суть вся в этом, что бы подстать бюджетному авто было!

[hunter]

Купил себе Nexus 7 (бу за 6т.р)+OBDII блютус адаптер(по объявлению 550р).
Осталось дождаться козырька, но может остановлюсь на обычном держателе.
Плюсы:
Дешевше полноценного CarPC,
Нексус идеально подходит в нашу нишу
Есть GPS, 3g, по блютус цепляется OBDII,
можно воткнуть лубые оболочки,

остается подцепить питание и провод на вход в штатную акустику

Минусы:
В козырек если прятать, то нужно планшет дербанить, что не очень хочется
Не так просто изобразить включение задней камеры по сигналу от машинки (но выполнимо)
нет слота под SDкарту (но можно подрубить внешний носитель)
Ну и понятное дело придется каждый раз втыкать его, подрубать питание, что не очень дружелюбно для входа планшета(со временем может умереть)

А так Нексус позволяет, подрубить через USB-хаб все что угодно, от мышки и клавы до джостиков, камер, жестких дисков, плюс к этому емкостный экран, разрешение 1900х1200, 4ядерный проц, 2Гига оперативы и 32гига встроенной памяти.

Автору темы Респект, жду с нетерпением вотворение в жизнь его детища!

[max5564]

Сообщение от hunter

Купил себе Nexus 7 (бу за 6т.р)+OBDII блютус адаптер(по объявлению 550р).
Осталось дождаться козырька, но может остановлюсь на обычном держателе.
Плюсы:
Дешевше полноценного CarPC,
Нексус идеально подходит в нашу нишу
Есть GPS, 3g, по блютус цепляется OBDII,
можно воткнуть лубые оболочки,

остается подцепить питание и провод на вход в штатную акустику

Минусы:
В козырек если прятать, то нужно планшет дербанить, что не очень хочется
Не так просто изобразить включение задней камеры по сигналу от машинки (но выполнимо)
нет слота под SDкарту (но можно подрубить внешний носитель)
Ну и понятное дело придется каждый раз втыкать его, подрубать питание, что не очень дружелюбно для входа планшета(со временем может умереть)

А так Нексус позволяет, подрубить через USB-хаб все что угодно, от мышки и клавы до джостиков, камер, жестких дисков, плюс к этому емкостный экран, разрешение 1900х1200, 4ядерный проц, 2Гига оперативы и 32гига встроенной памяти.

Автору темы Респект, жду с нетерпением вотворение в жизнь его детища!

Он не потянет сам акустику.

[hunter]

Да сам не потянет, но на вход в штатную акустику подать можно, будет мультимедийная прога с красивой оболочкой, а штатка в качестве усилка.

[max5564]

Сообщение от hunter

Да сам не потянет, но на вход в штатную акустику подать можно, будет мультимедийная прога с красивой оболочкой, а штатка в качестве усилка.

Звук будет на 2ку...

[DaveMF]

Вчера попался под руку 7 дюймовый планшет, решил его примерить в козырек.
Спереди он не лезет как я и говорил раньше, а вот изнутри влазил свободно, так что при желании можно установить 7 дюймовый навигатор или планшет (это я для тех у кого на руках уже есть 7 дюймовые гатжеты)...

[stasekup]

Антон, а что нужно что бы навигатор включался вместе с зажиганием?

[DaveMF]

Сообщение от stasekup

Антон, а что нужно что бы навигатор включался вместе с зажиганием?

Ну тут многое зависит от самого навигатора. Если на андройде то пачт поставить можно. В общем это надо под каждую модель смотреть. Я не изучал этот вопрос.

[stasekup]

Антон-Ну это к микросхеме где кнопка какую то специальную рэлюшку и что ещё припаивать надо???

[DaveMF]

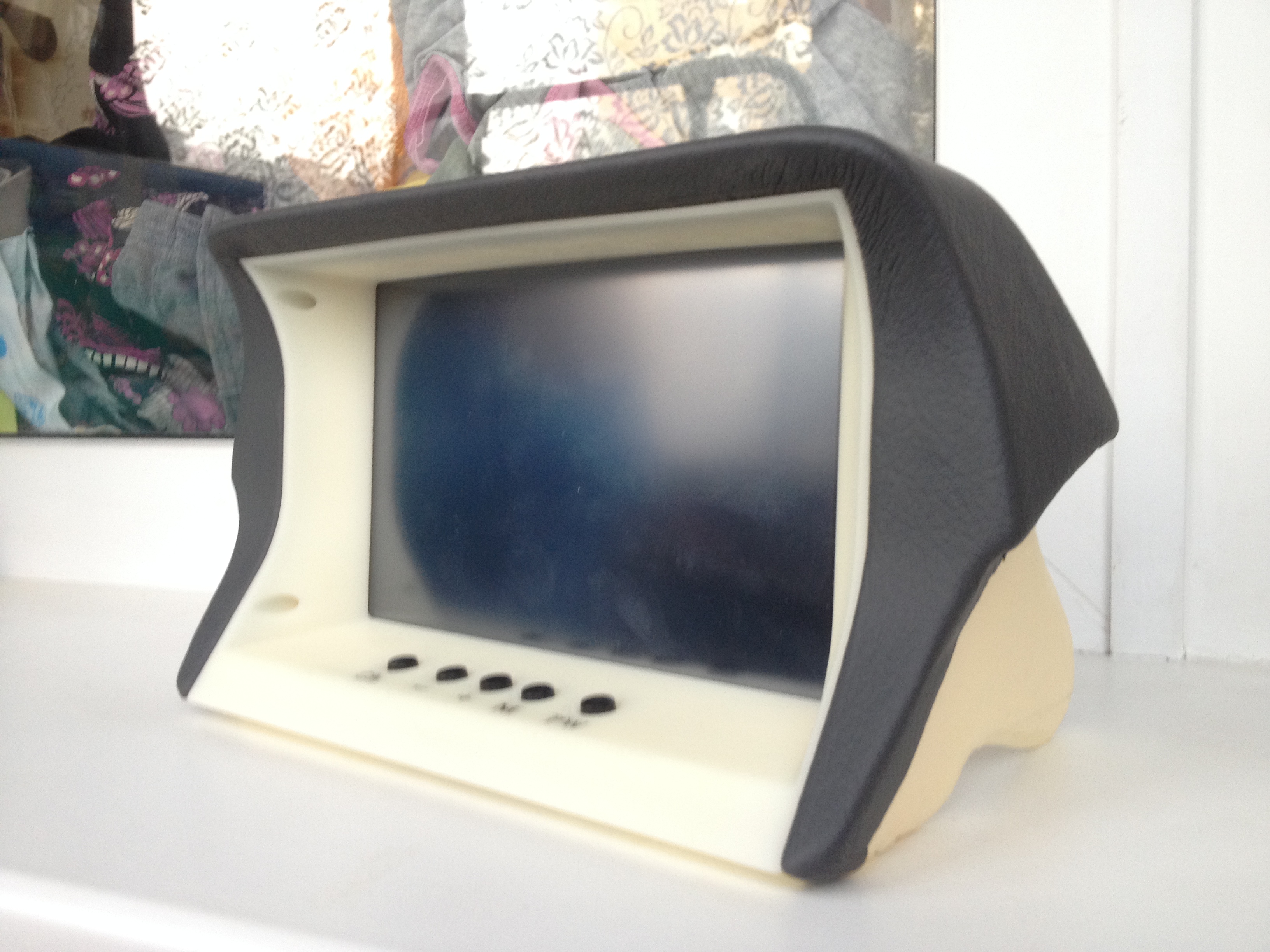

Модель лицевой накладки готова.
Отверстия под шурупы будут закрыты резиновыми заглушками.
Надписи просто покрашены детским фломастером для наглядности.
В варианте с обтянутым кожзамом, накладка встает без щелей. Если без кожи, то зазор по 0,5мм с каждой стороны.
Вот как то так получилось.

[stasekup]

А может её просто чёрным глянцем покрасить? А ведь можно кнопку включения навигатора так же сделать.
