Штатная магнитола DAEWOO AGS-0060PF. (Аудиосистема без навигации.)

[madmaxxx73]

А цифры 1, 2, 3, 4 что обозначают?
Предположу, что это центральный выход каждого канала:
1 - центр перед лево
2 - центр перед право
3 - центр тыл лево
4 - центр тыл право

Масса - общий

[dg972]

Сообщение от madmaxxx73

Предположу, что это центральный выход каждого канала:
1 - центр перед лево
2 - центр перед право
3 - центр тыл лево
4 - центр тыл право

Вообще, я давно не заглядывал в автомобильную аудиотехнику и до сих пор считаю, что линейных выходов всего два: левый и правый...

[madmaxxx73]

Сообщение от dg972

считаю, что линейных выходов всего два: левый и правый...

Тогда на моем ПИОНЕ 88RSII их шесть: три левыx и три правых...

[madmaxxx73]

Сообщение от dg972

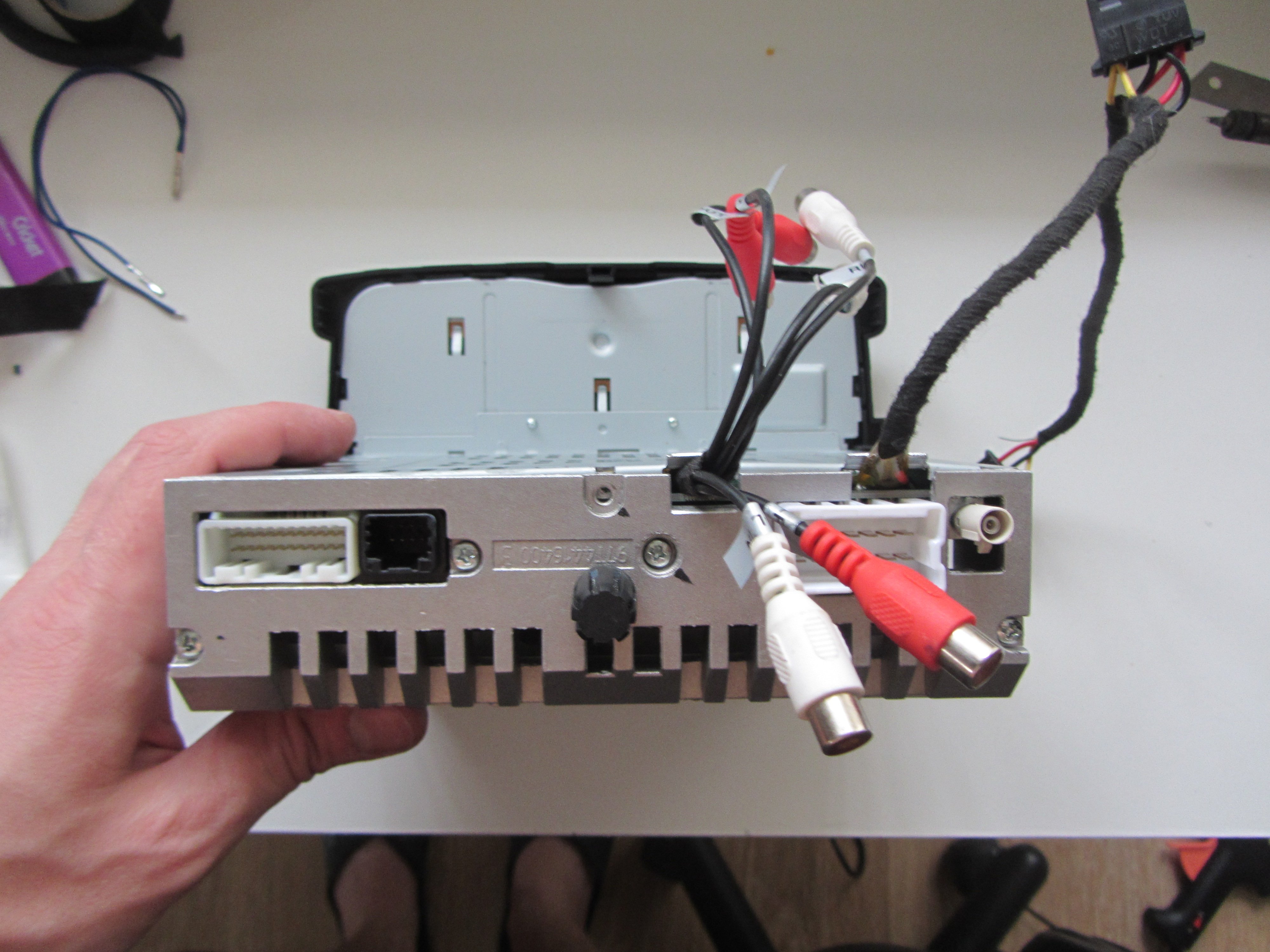

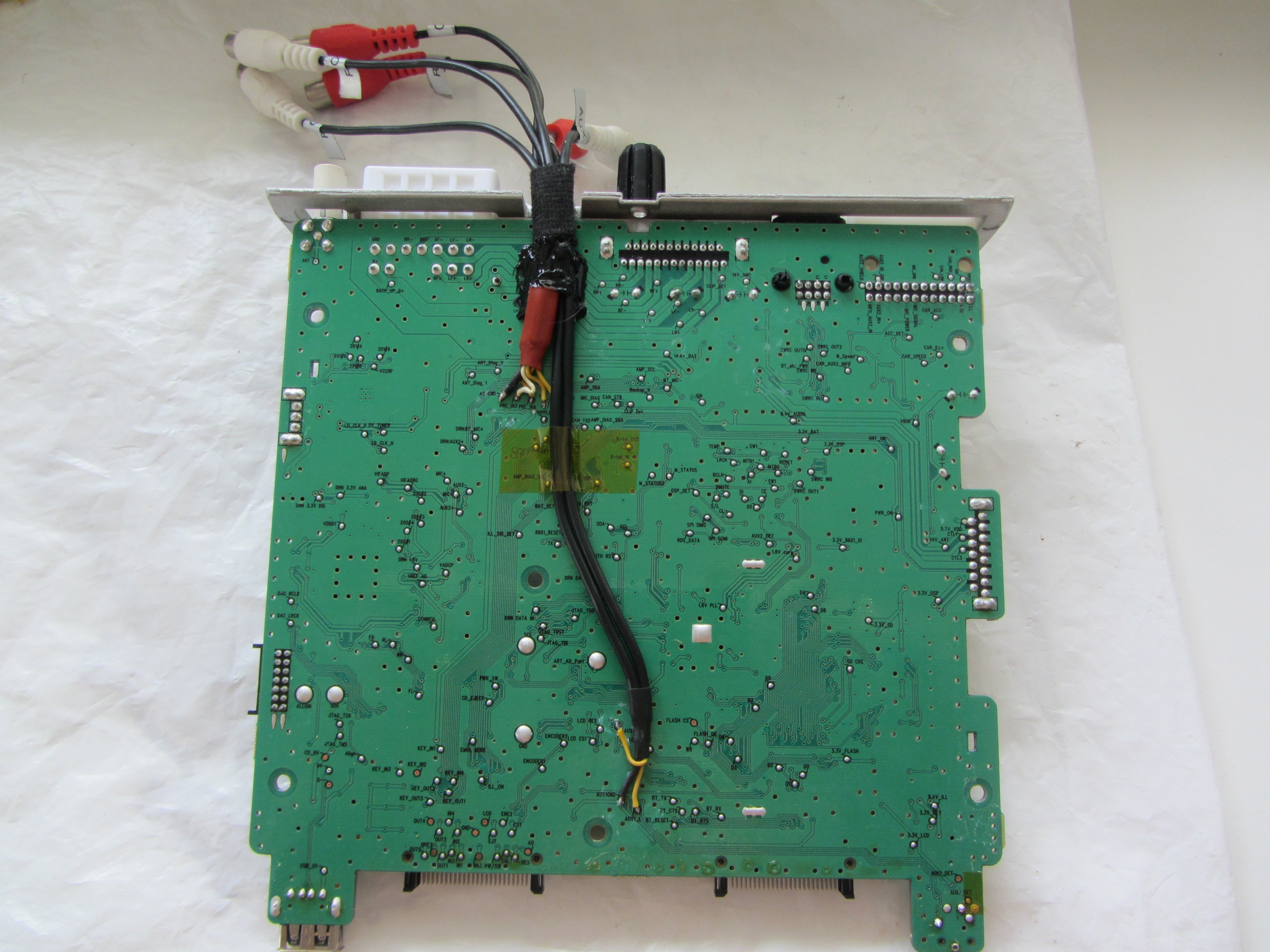

К указанным точкам на плате, припаиваются тюльпаны и линейный выход готов.

Лично я не пробовал!

Дима, а схему откуда взял?

[madmaxxx73]

Нашел развернутую тему выпаивания линейников

http://www.drive2.ru/l/1942906/

[Сергей26]

Koreshok,
При нажатых кнопках RADIO+FF 2 раза (!!) нажимаем кнопку включения магнитолы.
Если RADIO понятно, то будь добр подскажи, как называется клавиша FF

[Vyacheslav]

Сергей26, FF это вроде как перемотка под кнопкой "4"

[Koreshok]

"FF" - это кнопка с двумя стрелочками вправо, находится под кнопкой "4".

[dg972]

Сообщение от madmaxxx73

Дима, а схему откуда взял?

Фотку? http://www.duster-faq.ru/electro/vip...nii-vihod.html

[Makes]

Если кому интересно. Чтобы не было проблем (нет звука при переключении станций) со 199 прошивкой, снимите клемму на несколько секунд после прошивки и будет счастье)))

[luno]

Сообщение от Petrovich47

если приглядеться к печатным проводникам, верхние точки этих конденсаторов идут прямиком на выходной разъем. Скорее всего это выходы на колонки.

Это вряд ли. Уж слишком жидковаты печатные проводники для подсоединения колонок.
По самым приблизительным прикидкам старика Ома, ток через эти проводочки минимум ампера 3.
И пару секунд не продержутся.

[Petrovich47]

Сообщение от luno

жидковаты печатные проводники

Согласен, и кондюки маловаты. Но к разъему все равно идут. Надо живьем смотреть.

[dg972]

Сообщение от Petrovich47

Но к разъему все равно идут.

Так может быть на разъёме есть линейный...

[madmaxxx73]

Сегодня буду паяться, посмотрим

[madmaxxx73]

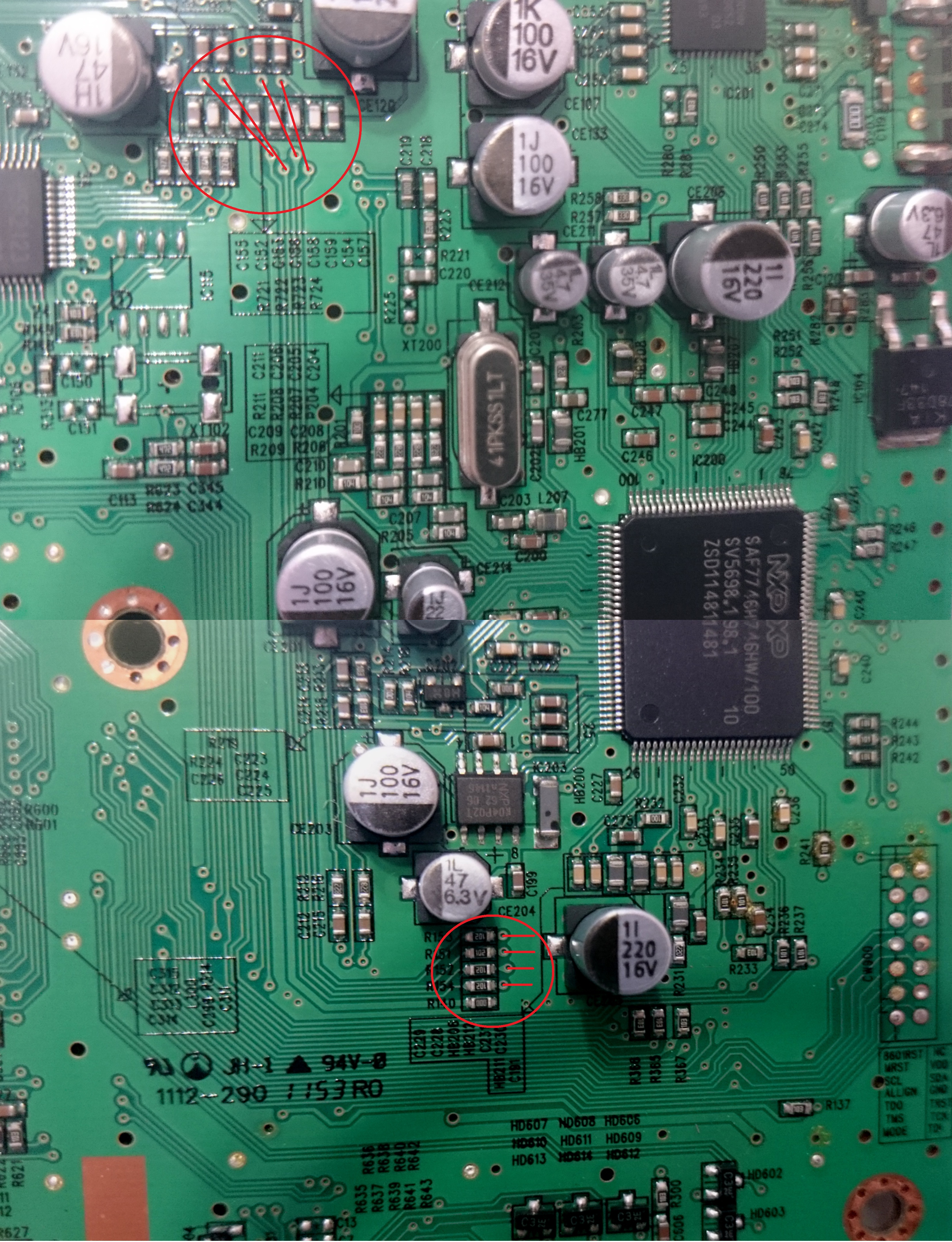

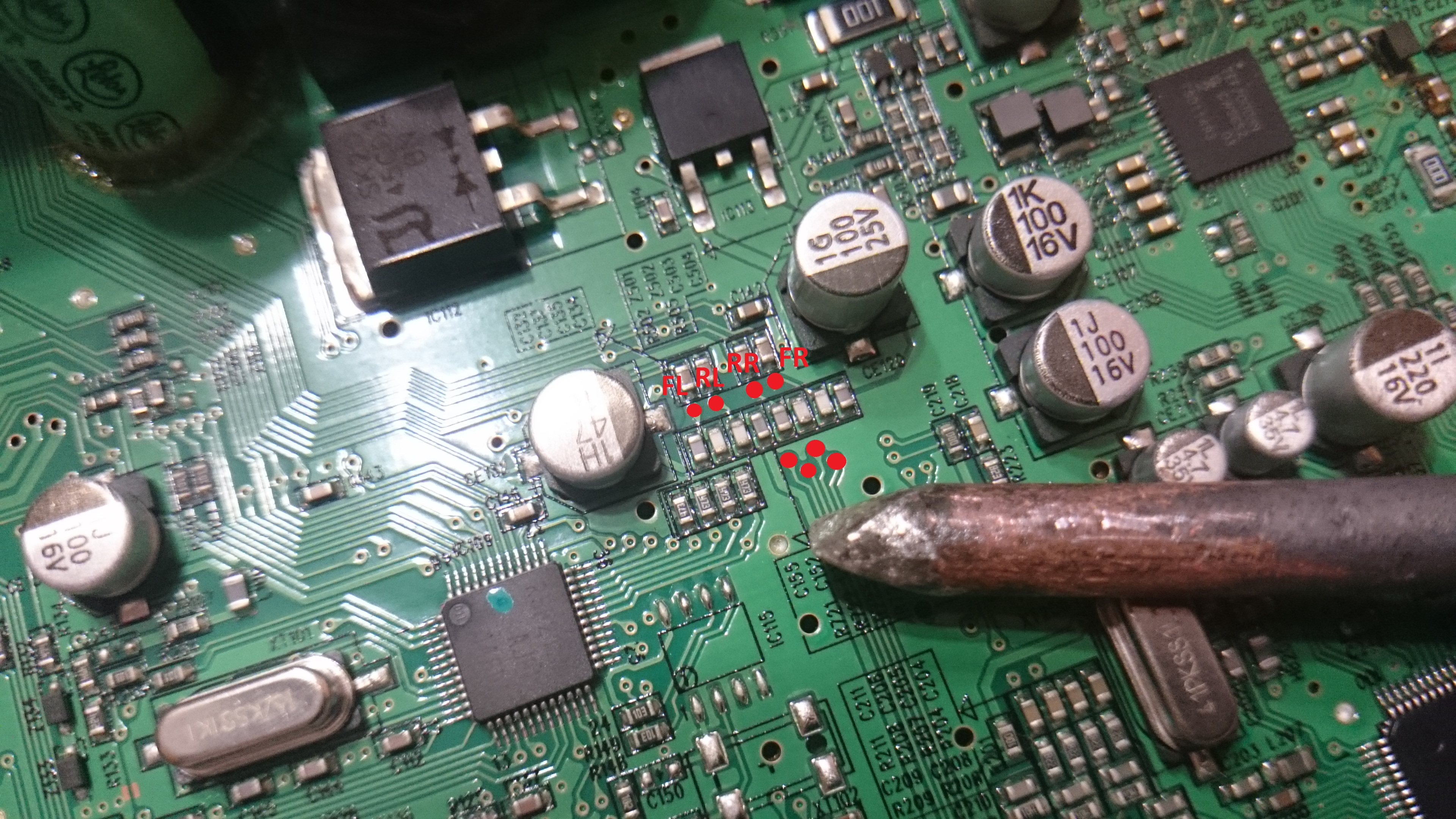

Вот так выглядит плата и ПИНы, к которым нужно паяться



Все настолько мелкое. что я пока в замешательстве.

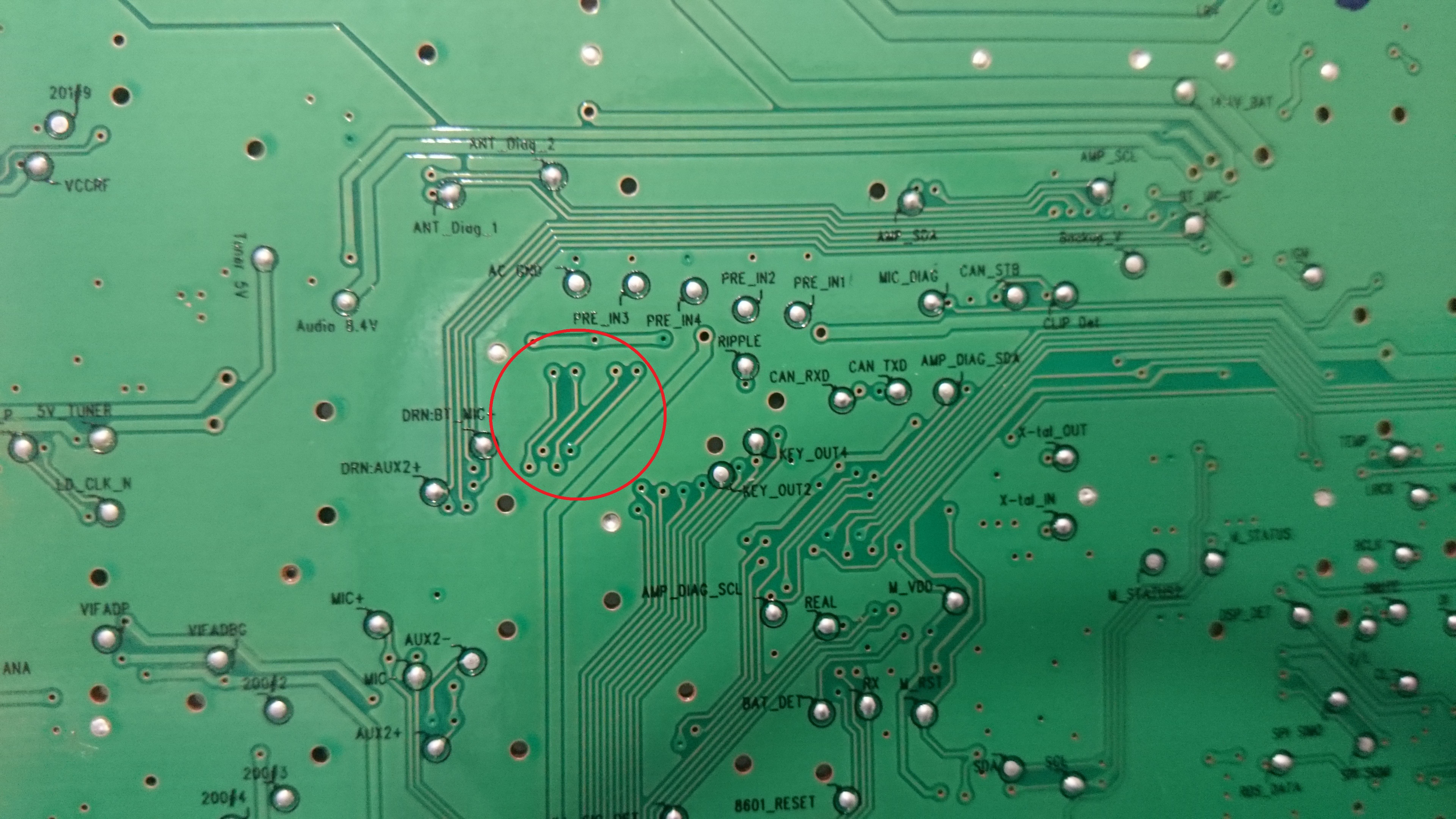

Обратная сторона платы - ну тут попроще подпаяться, можно сразу выйти через отверстие (проделать) в нижней металлической крышке в свободное пространство за нижней частью передней панели и там прикрутить блок разъемов линейных выходов



Начал делать трассировку дорожек до этого места и вычислил вот что.
Вверху располагается оконечный каскад, поэтому идем вниз.
Дорожки идут вниз и вправо на резисторы "102",

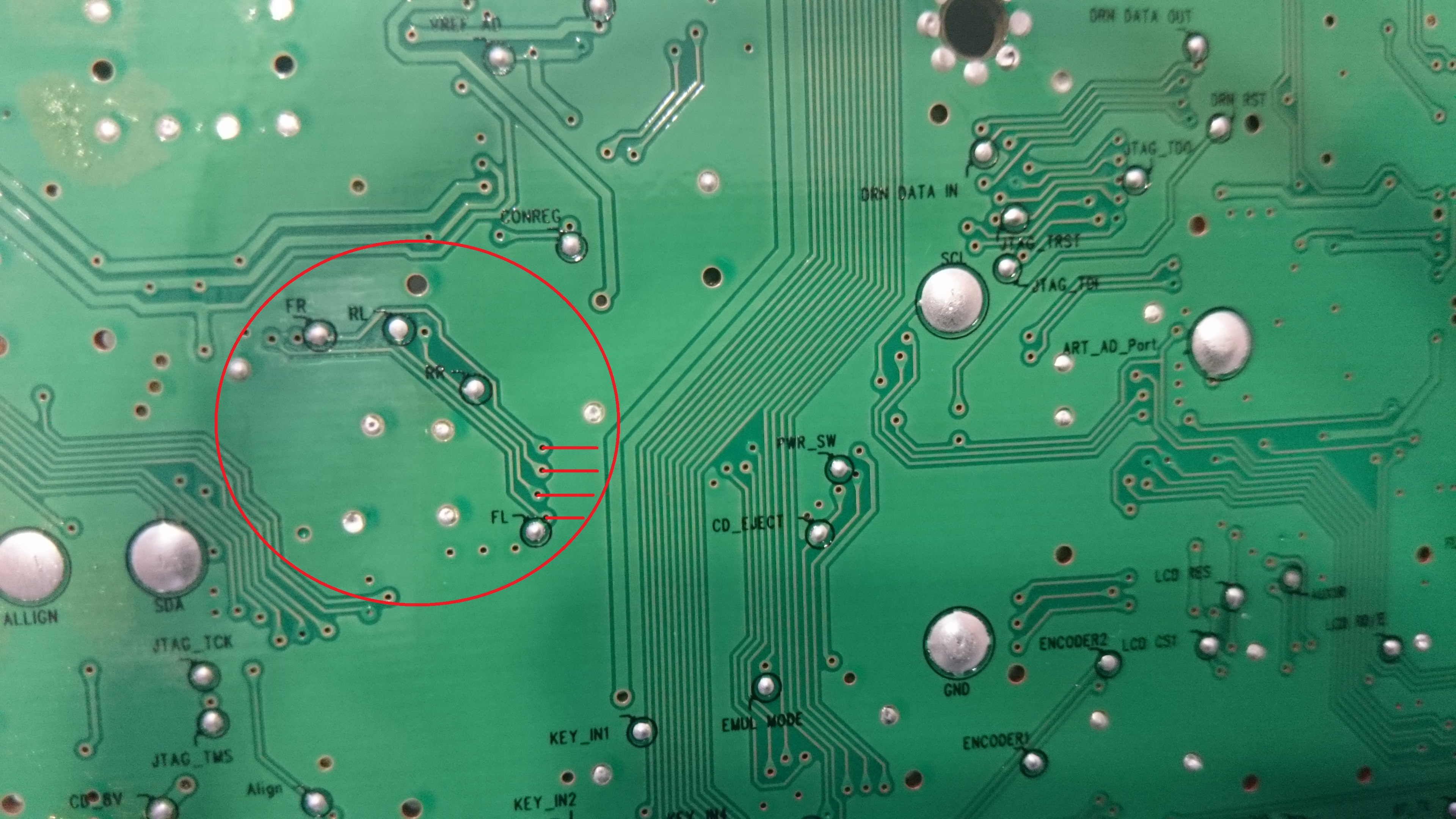

После резисторов дорожка проходит на другую сторону платы и мы видим маркировку: "RF, RL, RR, RL" и все это похоже на площадку для пайки.



Может это и есть: точки подключения линейных выходов?

[Лимузин]

Уважаемый Сергей! Неужели вы серьёзно хотите паять микропайки жалом 40 ваттного паяльника? Найдите кусок медной проволоки диаметром 1,5-2,5 мм, сформируйте жало на свой вкус, облудите его, другой конец проволоки плотно намотайте на жало исходного паяльника, и уже будет легче! И не забудьте применить "жидкую канифоль".

[Саблинский]

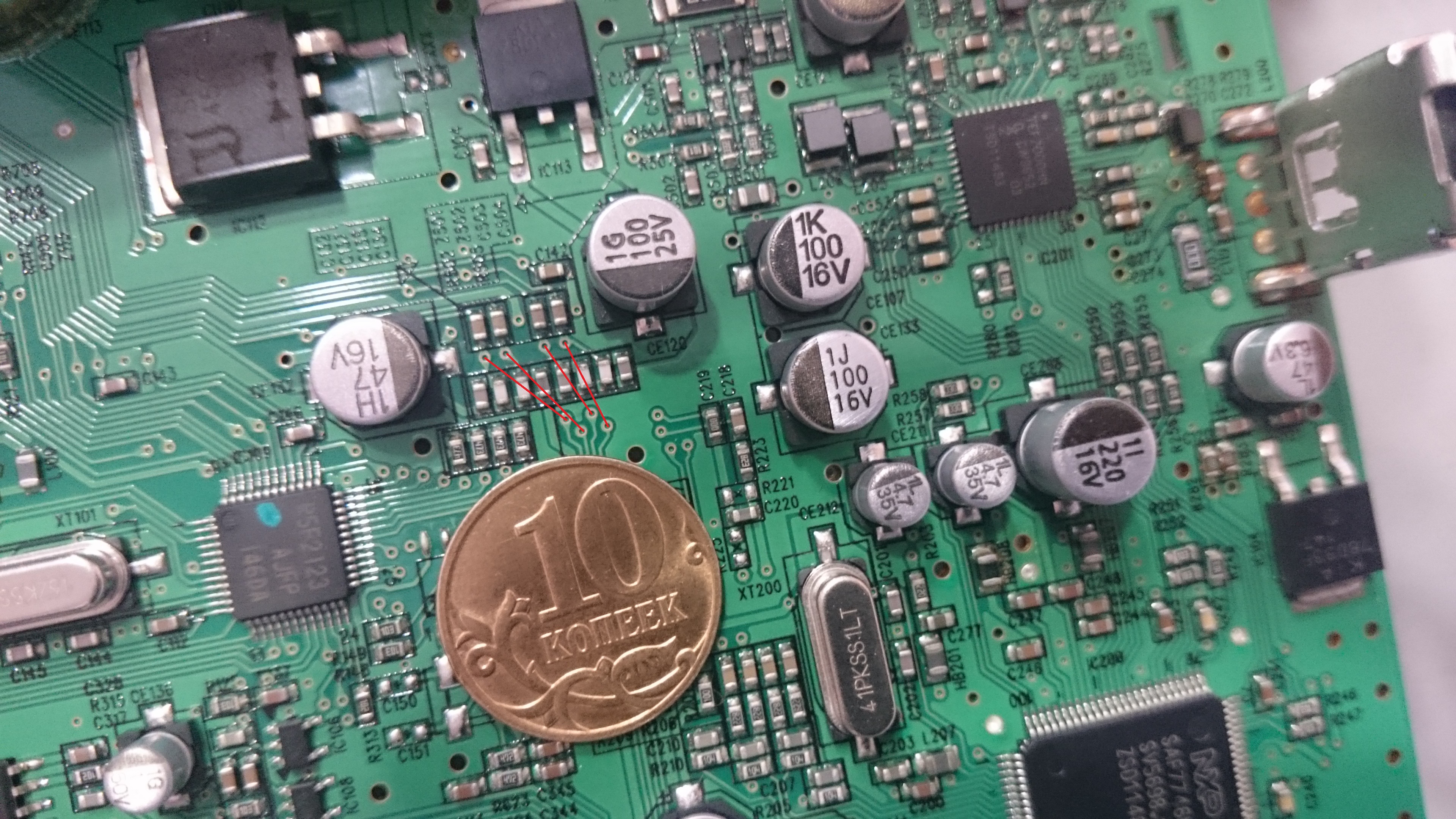

Это для сравнения, так же как и 10 копеек.

[Alchi]

Где посмотреть, как войти в тестовый режим магнитолы?
В шапке не нашел, но где-то помню читал...

[SidAn]

Сообщение от Alchi

Где посмотреть, как войти в тестовый режим магнитолы?
В шапке не нашел, но где-то помню читал...

Это?
http://duster-clubs.ru/forum/showpos...&postcount=969

[Alchi]

SidAn, точно! Оно. Спасибо!
Оказывается, в "шапке" это озаглавлено как "Служебное меню". Во как!
