Электрика 380/220

[aca300]

Сообщение от dg972

Антон, у вас в ГСК есть камикадзе...

В смысле?

[Серёга-73]

Сообщение от dg972

А Вы?

Правильное заземление:

Сообщение от dg972

А это откуда? СНиП или инструкция? Не видел. Можно ссылочку

Надежное заземляющее устройство (ЗУ) можно выполнить по схеме горизонтальной или вертикальной ориентации. С целью сравнения этих вариантов взяты 2 исполнения заземлений для обеспечения электрического сопротивления контура до 30-ти Ом при удельном сопротивлении грунтов до 100 Ом*м.

Монтаж заземления в классическом горизонтальном исполнении предполагает забивку уголков 40Χ40 в землю на глубину полтора и на расстоянии 8,3 метра друг от друга в шахматном порядке. 16 уголков занимают площадь 25Χ25 метров и привариваются к металлической полосе с поперечной площадью сечения ≥160 мм2.

Такой же полосой выполняется шина в доме для заземления электрических приборов, которая посредством токопровода подсоединяется сваркой со смонтированным в земле ЗУ.

Сообщение от aca300

Если у кого то нет, то не значит, что у всех отсутствует. У нас в гаражном кооперативе есть "Земля" и подходит ко всем гаражам. Только не все этот провод протягивают в гараж.

dg972 и aca300 по поводу вашего ухода в защитное заземление:
Отличие защитного заземления и защитного "нуля"

но нам нужно помехоотводящее заземление!

Кстати Дмитрий, послушай видео про заземление от помех! в твоей же ссылке специалисты очень хорошо расказывают про это направление, перенесу ссылку видео сюда, слушайте:



Помню в юношестве учась в школе в далёком 1994г. подрабатывал на СТО одной компании. Нам привезли новый балансировочный стенд для колёс производства СПшки из Тольятти, так вот его установив и подключив, он начал мозги иметь, постоянно уходил в ошибки и сбои... вызвали инженеров с Тольятти они тоже долго с ним техническим сексом занимались, перебрали всё модульное нутро... в итоге на второй день секса с этим стендом, один спец из их команды сбросил защитное заземление которое подводилось от рядом стоящего предприятия к которому был пристроен бокс шиномонтажки и перекинул провод заземления от стенда на металл ворот бокса... стенд начал уверенно работать без сбоев... Посоветовали они тогда зарыть металический лист в землю и подключить к нему заземление стенда, что в итоге как школяру-подростку разнорабочему досталось делать мне на следующий световой день... после подключения отдельного заземления на землю, балансировочный стенд работал без сбоев ещё год, пока СТО не закрыли в связи с банкротством конторы...

[Серёга-73]

Сообщение от dg972

Ага. Можно старую автомобильную антенну на магнитном основании прилепить на крышу, если она стальная. А можно просто кусок провода длиной равный половине длины волны. А это примерно 3 метра (Сергей поправь, если я обсчитался с нулями

Старая автомобильная антена, если она китайская из 90х начала 2000х то ненадо! Лучше сделать проще из антенного экраннированного провода РК: http://lionovsky.ru/text_antenna.html
На счёт длинны хотя я не радиопрофи и про волны знаю поверхностно, да ты прав Дмитрий... если взять среднюю частоту 100Мгц то антена 1/2 от 300,000,000м/c / 100,000,000 Гц = 3 метра (это длинна волны в метрах), делим по полам получается 1,5метра на плечо или можно сделать более компактную 1/4 по 75см на плечо.

[Серёга-73]

Амиго, если у вас есть старая ненужная советская несколько секционная антена, расчитанная на 5 частотный ТВ канал, то её можно использовать!
вот примерно такая:

Но как сейчас я перечитал ваше обращение и у Вас старый домашний муз.центр!?? То от помех его нужно экранировать жестью или фольгой (если он из пластмассы или обклееной ДСП), а иначе любая защита от помех будет безрезультатной!

[dg972]

Сообщение от aca300

В смысле?

Ну, если не заземлять металлические корпуса электроинструмента, типа наждак, можно увидеть свет в конце туннеля.

Сообщение от Серёга-73

электрического сопротивления контура до 30-ти Ом

Откуда цифры берутся... Всю жизнь было 4 Ома...

Сообщение от Серёга-73

Отличие защитного заземления и защитного "нуля"

"Защитный ноль" Откуда народ эти термины берет?
Осенью экзамены по электробезопасности два раза сдавал (за себя и за шефа), два раза готовился, нигде не видел именно защитного ноля...

Сообщение от Серёга-73

послушай видео про заземление от помех!

Не могу, трафик не позволяет, да, для зашиты некоторых приборов и оборудования делается отдельное заземление.

Сообщение от Серёга-73

Монтаж заземления в классическом горизонтальном исполнении предполагает забивку уголков 40Χ40 в землю на глубину полтора и на расстоянии 8,3 метра друг от друга в шахматном порядке. 16 уголков занимают площадь 25Χ25 метров

Если такое, дед начнет городить на своих шести сотках, он тут же получит от бабки сковородкой, за не целевое использование земельного участка. )))

Сообщение от Серёга-73

Посоветовали они тогда зарыть металический лист в землю и подключить к нему заземление стенда, что в итоге как школяру-подростку разнорабочему досталось делать мне на следующий световой день...

Шутники, блин! Возьму на вооружение. Какой размер, 5х5?

Нет, я конечно не могу всего знать, но некоторые данные из инета просто ставят в ступор или вызывают улыбку.

[maslovyu]

И не простой сковородкой, а чугуневой
А на сваю точно можно было заземление делать ?

[dg972]

Тебя что, током бьет?
В ПУЭ написано, что предпочтительнее использовать естественные заземлители чем искусственные. В твоем случае рама террасы со сваями является естественным заземлителем.

[maslovyu]

Нет, я так тему поднять
Да и уголки + 1.5 метра в землю уж больно в тему попало

[Серёга-73]

Сообщение от dg972

"Защитный ноль" Откуда народ эти термины берет?
Осенью экзамены по электробезопасности два раза сдавал (за себя и за шефа), два раза готовился, нигде не видел именно защитного ноля...

обрати внимание на схему с картинки: и всё поймёшь!
У меня этой осенью была шабашка, востановить световую рекламу на цветочном киоске. Если честно два дня провисел вниз головой, переделывая проводку в световых коробах... вырубало УЗО на 25А в РШ, через 5-15минут работы рекламы (потребление всего 3-4А или около 700-800Вт). Причина была в неправильном подключеном УЗО с неправильным защитным заземлением.

---------- Сообщение добавлено в 10:21 ---------- Предыдущее сообщение размещено в 10:17 ----------

Сообщение от dg972

Не могу, трафик не позволяет, да, для зашиты некоторых приборов и оборудования делается отдельное заземление.

А зря, очень пригодилось для познания неизведанного!

---------- Сообщение добавлено в 10:22 ---------- Предыдущее сообщение размещено в 10:21 ----------

Сообщение от dg972

Если такое, дед начнет городить на своих шести сотках, он тут же получит от бабки сковородкой, за не целевое использование земельного участка. )))

Это для промышленного применения! Если конечно дед с бабкой на своих 6сотках не имеют утоёных от государства и налоговой производств.... ))))

---------- Сообщение добавлено в 10:27 ---------- Предыдущее сообщение размещено в 10:22 ----------

Сообщение от dg972

Шутники, блин! Возьму на вооружение. Какой размер, 5х5?

мне тогда привезли Алюминиевый (у нас тогда в районе остановки общественного транспорта были на 80% из Алюминия, район авиационный) размер его был чуть более полутора метра, да ещё порезаный в углах... кто то до этого от него на поделки вырезал кусками

[чук]

В 98г. работал разнорабочим с корками электрика( после техникума, дуб дубом по профессии). Был у нас на стройплощадке сварочный аппарат польского производства. Все сварные рвались работать на нем, с их слов он был гораздо лучше наших . Но у него была особенность, без земли он не работал и корпус подбивал током. На корпусе тупо был болтик под клемму. Пробовали ноль сажать, на трубы кидали но не все варианты прокатывали. И вот раз послали его подключать в чистое поле, намучился тогда с ним. В итоге забил в землю рядом с аппаратом кусок один арматуры и соеденил куском алюмишки и эта сволочь заморская заработал. Так что теория это хорошо, но практика лучше.

[dg972]

Как-то так.



Розетка USB Двойная Legrand Valena (Сл. Кость) 774170

[Серёга-73]

dg972, как-то не очень безопасно всегда под напругой оставлять эти зарядные USB-розетки... В большинстве таких даже предохранитель забывают поставить...

[YuriyVZ]

Сообщение от Серёга-73

как-то не очень безопасно всегда под напругой оставлять эти зарядные USB-розетки... В большинстве таких даже предохранитель забывают поставить...

Не безопасно для чего? Так в самой розетке 220 тоже предохранителя нет

[Jora]

Сообщение от dg972

Как-то так.

220 одинарная, а USB двойная, а должно быть наоборот)

[Серёга-73]

Сообщение от YuriyVZ

Не безопасно для чего? Так в самой розетке 220 тоже предохранителя нет

Ничего не понимаете Юрий в пожаробезопасности, а зачем он нужен на розетке? Если будет КЗ то выбьет автомат в щитке! А тут в самой розетке (вторая часть с USB стоит блок питания... а если его коротнёт, или перегреет, тока для вырубания автомата не достигнет... а внутри температура поднимается начинает гореть вырезная кромка обоев... Тоже присматривался к данным USB-розеткам... у большинства нет защиты, монтаж элементов отвратительный без соблюдения норм печатного монтажа... А главное, где всё это имеется вдобавок стоит выключатель USB-розеток от 220В

[dg972]

Всё верно, Сергей! "Уходя гасите свет", а так же отключайте от сети электронагревательные приборы, телевизоры, компьютеры и холодильники. Коротнуть может любая розетка, любой электроприбор.

[Nafigvajag]

Сообщение от Серёга-73

Ничего не понимаете Юрий в пожаробезопасности, а зачем он нужен на розетке? Если будет КЗ то выбьет автомат в щитке! А тут в самой розетке (вторая часть с USB стоит блок питания... а если его коротнёт, или перегреет, тока для вырубания автомата не достигнет... а внутри температура поднимается начинает гореть вырезная кромка обоев... Тоже присматривался к данным USB-розеткам... у большинства нет защиты, монтаж элементов отвратительный без соблюдения норм печатного монтажа... А главное, где всё это имеется вдобавок стоит выключатель USB-розеток от 220В

А кто мешает добавить еще одну рамку с клавишей выключателя, можно с индикацией, которая будет отключать переменку на усб розетке? Проблема надумана...

---------- Сообщение добавлено в 13:53 ---------- Предыдущее сообщение размещено в 13:50 ----------

Сообщение от dg972

Всё верно, Сергей! "Уходя гасите свет", а так же отключайте от сети электронагревательные приборы, телевизоры, компьютеры и холодильники. Коротнуть может любая розетка, любой электроприбор.

В нормальных домах, есть центральный выключатель, который обесточивает все цепи, кроме обязательных (холодильники, насосы отопления, сигнализации и т.д.)

[Серёга-73]

Сообщение от dg972

Всё верно, Сергей! "Уходя гасите свет", а так же отключайте от сети электронагревательные приборы, телевизоры, компьютеры и холодильники. Коротнуть может любая розетка, любой электроприбор.

dg972, не путать коротнуть и перегрев!!! Когда коротнёт то вырубит автоматы, когда произойдёт возгорание от перегрева с закорачиванием полупроводниковых элементов и обмоток трансформатора с небольшим подобием "закорачивания" когда ток этого небольшого "закорачивания" не превышает ток обрубания автомата!

---------- Сообщение добавлено в 10:26 ---------- Предыдущее сообщение размещено в 10:25 ----------

Сообщение от dg972

телевизоры, компьютеры и холодильники

-эти приборы имеют защиту! А эти USB-розетки в большинстве случаях не имеют никакой защиты!

---------- Сообщение добавлено в 10:30 ---------- Предыдущее сообщение размещено в 10:26 ----------

Сообщение от YuriyVZ

Не безопасно для чего? Так в самой розетке 220 тоже предохранителя нет

Юра как выше написал, перед розеткой в эл.щитке есть автомат! И розетка как электроснабжение дома расчитана на свои нужды -распределение тока на потребителей. Но никак она не расчитана на то что она сама может быть потребителем и при этом потребитель не имеет своей защиты! Думаю Вы меня поняли!

[dg972]

Как-то так:

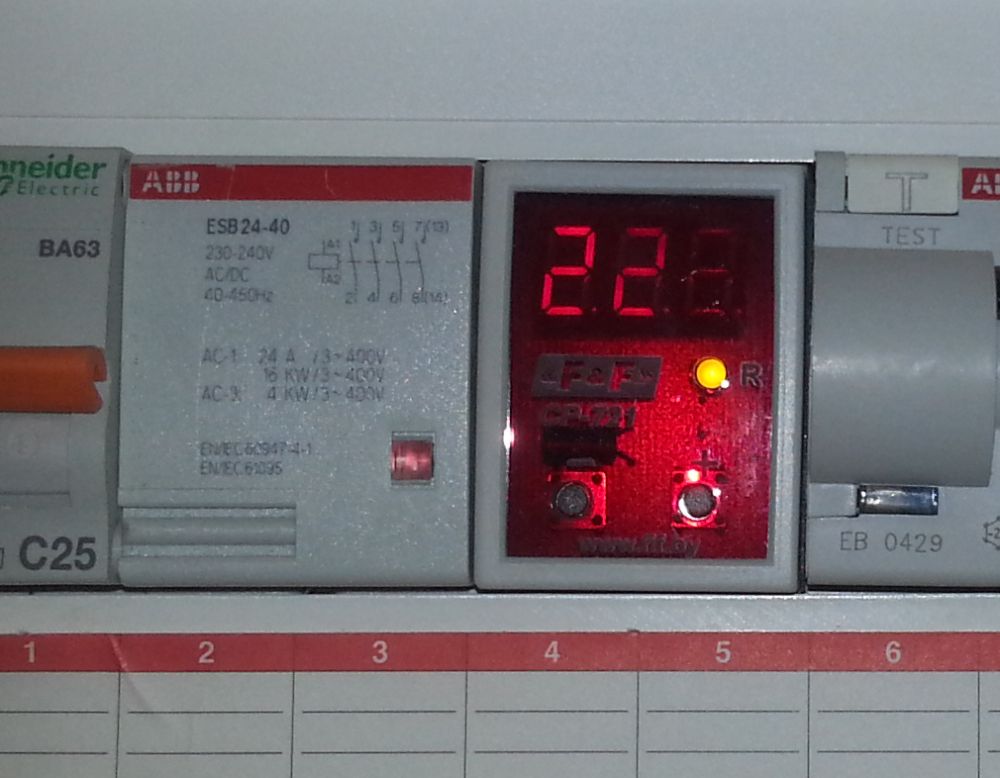

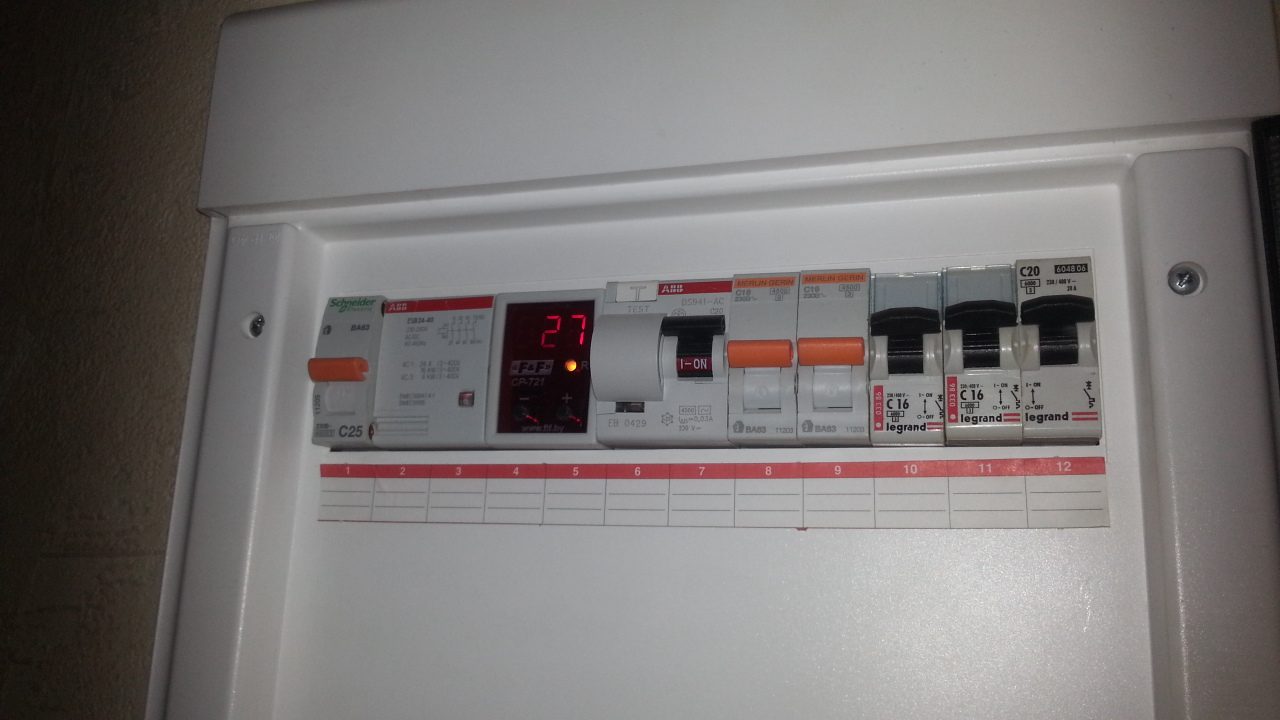

Из-за динамической индикации оказалось невозможно сфоткать целиком показания вольтметра на реле напряжения.

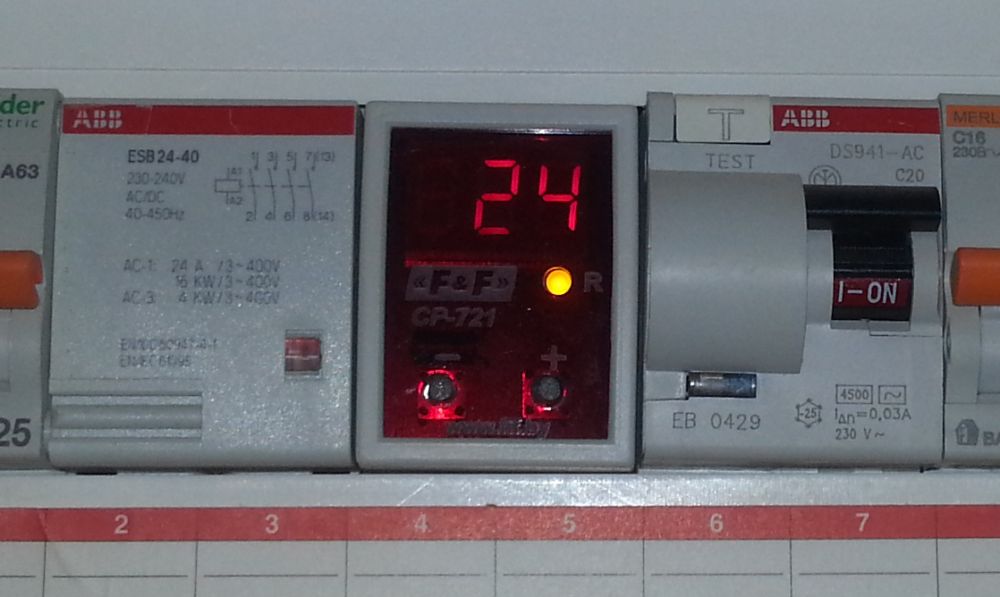

Реле напряжения управляет контактором ESB-24-40. Нагрузкой контактора являются все потребители в квартире.

Принцип работы реле напряжения СР-721
Реле измеряет напряжение в сети и при выходе его за установленные пределы отключает защищаемое оборудование от электропитания. Верхний и нижний пределы напряжения устанавливаются потребителем. При обрыве нулевого провода происходит отключение нагрузки от питающей сети.

Инструкция.

[aGt]

Ух ну и понаписали...
Причем приведенные схемы-рисунки по защитным РЕ и РЕN не соответствуют требованиям....ПУЭ
Как и многое остальное...
Если ликбез организован,то ссылки на нормативные документы,а не интернет...
Далее...По заземлению и молниезащиты то же свои требования
Низковольтные провода с осветительной сетью совместно не прокладываются...
Что за розетка USB к сожалению не знаю,не сталкивался....но могу предположить,что по аналогии как RK 45 или TV...
В любом случае для такой розетки должен быть свой защитный элемент,но никак не совместный с параллельной от розетки осветительной сети,из те же требований по выбору аппаратов защиты (нагрузке/токов).Если помнят господа то по ближайшему наименьшему...
По поводу УЗО, пожар/прикосновение. ...для того они и разделяются по диф.току срабатывания,и ставятся в разных местах схемы электроснабжения
