По умолчанию Подсветка салона

Все про освещение салона сюда.

Алгоритм работы плафонов салона и багажника.
На плафоне салона два переключателя. Центральный имеет три положения: выключено, работа при открытых дверях (одной или нескольких, в том числе - багажника) и постоянно включен. Боковой - два положения: выключен и постоянно включен.
Плафон подсветки багажника работает только при открывании одной любой (водительской, например) или нескольких дверях.
В среднем положении переключателя, плафон салона плавно гаснет при закрытии дверей с задержкой 30 секунд, если зажигание выключено и мгновенно притухает при включенном. Если закрыть машину центральным замком (ЦЗ) с помощью брелка сигнализации - погаснет через 30 секунд, если кнопкой со штатного ключа - мгновенно.
Если забыть закрыть одну или более дверей - свет в салоне и багажнике погаснет через 30 минут. Через 30 минут погаснет и при положении переключателя в положении включено постоянно.
Тут надо оговориться, что таймер на 30 минут начинает отсчет после последнего действия с машиной: открытие/закрытие последней двери, выключения габаритов, аварийки, открытие/закрытие ЦЗ.
Свет будет гореть постоянно (у меня более 1,5 часа) при включенных габаритах, или аварийке, или зажигании.

Теперь по проводам в плафоне салона.
+12В - красный.
Масса - черный.
"Масса от концевиков дверей" - белый.

Красный провод идет от коммутационного блока салона (ЦЭКБС). В ЦЭКБС установлено реле, которое и отключает плафоны через 30 минут.
Белый провод, так же идет от ЦЭКБС. Управляется транзистором. Плавное притухание света достигается благодаря ШИМ.

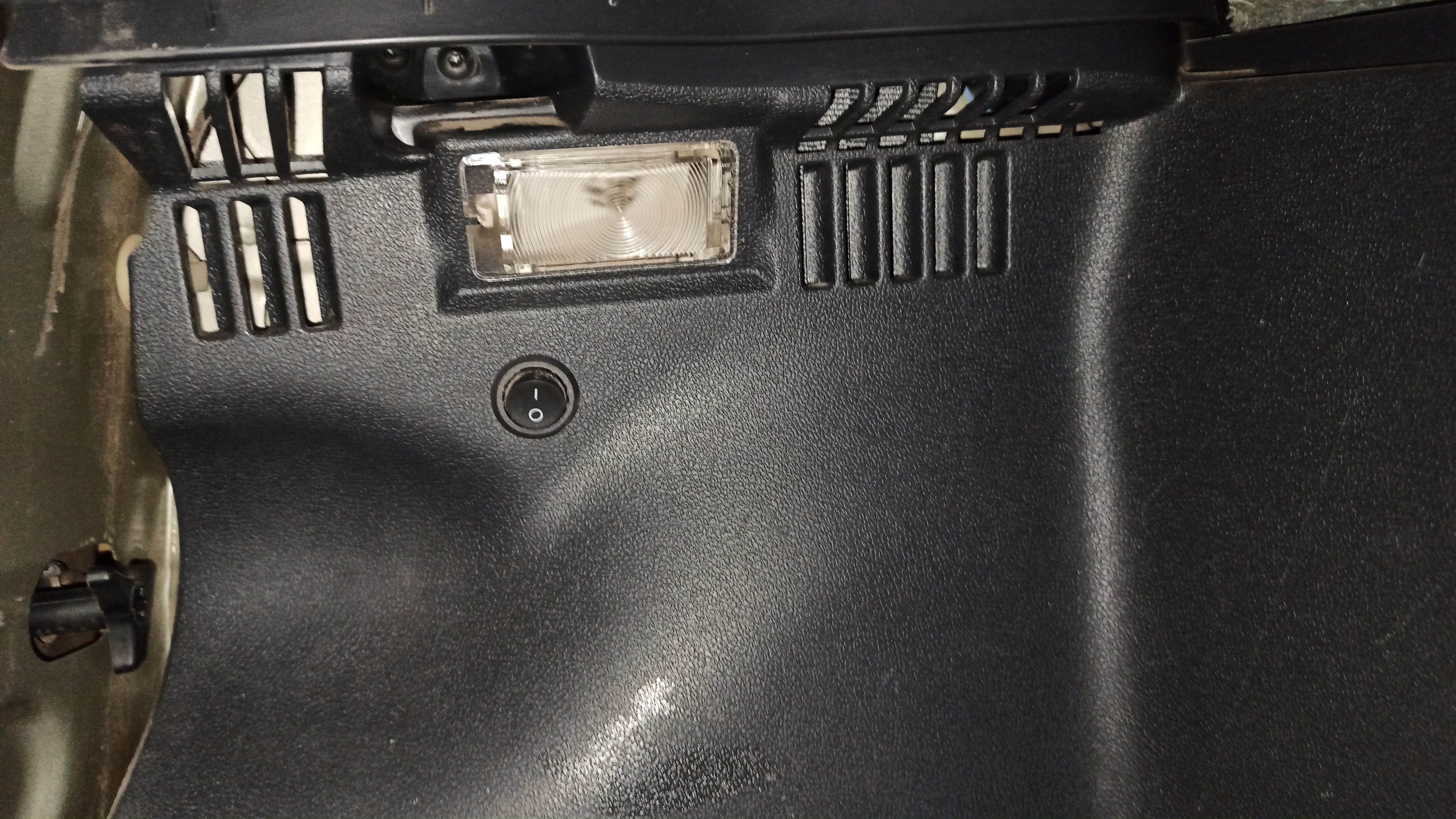

ЦЭКБС, белый разъём, контакты В5(-) и В6 (+) для подключения подсветки ног. Срабатывает при открывании любой из дверей.
Предохранитель освещения - F28 (15A).


В Дастер штатно устанавливается плафон освещения салона двойной (8200073231) и плафон подсветки багажника (8200418356). Этот же плафон ставиться и на подсветку вещевого ящика. Подсветка вещевого ящика запитана от габаритных огней и включается при открывании дверки "бардачка".
Вместо двойного плафона (8200073231) можно поставить тройной (8200073234) или одинарный (8200074362). У всех трех плафонов разъёмы идентичны.
26430-BC00B это с тремя кнопками, 26430-BC40B это с одной или с двумя.

Куда подключать доп. подсветку.
Подсветка салона от Ky6uk - http://duster-clubs.ru/forum/showthr...?p=504#post504
Подсветка салона от Clim - http://duster-clubs.ru/forum/showpos...45&postcount=3
Подсветка салона от Clim - http://duster-clubs.ru/forum/showpos...0&postcount=26
Подсветка салона от SHUNJ - http://duster-clubs.ru/forum/showpos...3&postcount=13
Подсветка салона от Sapsan - http://duster-clubs.ru/forum/showpos...2&postcount=41
Подсветка салона от Бурый медведь (Bear) - http://duster-clubs.ru/forum/showpos...7&postcount=46
Подсветка салона от ЭНЕРГОМАШ - http://duster-clubs.ru/forum/showpos...5&postcount=50
Подсветка салона от Альберт - http://duster-clubs.ru/forum/showpos...3&postcount=43
Подсветка салона от Skipper-Влад - http://duster-clubs.ru/forum/showpos...&postcount=208
Подсветка порогов с светящейся LED надписью - http://duster-clubs.ru/forum/showpos...6&postcount=64
Подсветка салона от SHultz - http://duster-clubs.ru/forum/showpos...9&postcount=66
Еще один вариант от Кубика - http://duster-clubs.ru/forum/showpos...&postcount=163
Подсветка салона от Rene Buaron

Последний раз редактировалось dg972; 07.12.2015 в 14:35.
dg972 вне форума   Вверх Ответить с цитированием
6 пользователя(ей) сказали cпасибо:
Это может быть интересно
Старый 05.01.2022, 13:02   #361
shurpet62
Новичок

Имя: Андрей
Регистрация: 11.06.2021
Адрес: Керчь
Авто: Edition One.1.5dci 4x4. - 21г.
Сообщений: 17
shurpet62
По умолчанию

Народ доброго дня.Пролистал всю тему,но так и не нашел какие светодиоды можно поставить вместо штатных ламп на освещение салона,багажника.На ссылки Энергомаша неоткрывается.Пример с форума(в багажник ПЛ43).Зашел отдельно на сайт энергомаша-там ПЛ43 нет нигде.Может чо то недоганяю.
PS.Захожу на форум ASX(второй авто в семье) там в шапке примерно такой же темы расклад какие лампочки стоят штатные и альтернатива LED.Все проблем нет.Здесь так и ненашел понятного ответа.Наверняка кто-то просто менял штатные на диоды.Сбросте списочек.Или может не там ищу? Подсобите. Дастер 21г.1.5dci 4x4
shurpet62 вне форума   Вверх Ответить с цитированием
Это может быть интересно
Старый 06.01.2022, 17:51   #362
AEN
Местный

Аватар для AEN

Имя: Александр
Регистрация: 12.09.2013
Адрес: Ижевск
Авто: Логан 1.4 Фаза1-2007, Дастер 1.5dCi Фаза2-2015
Сообщений: 1,600
AEN AEN AEN AEN AEN
По умолчанию

Ранее хотел такие платы купить https://largus-shop.ru/shop/osvesche...-v-plafon.html
Отзыв остановил.
Цитата:
При закрытых дверях наблюдается слабое свечение как на обычной светодиодной лампе. Покупал не просто как лампочку а как "плату",чуда не произошло. Разочарован.Могли бы припаять какой-нибудь резистор раз это "плата".
AEN вне форума   Вверх Ответить с цитированием
Пользователь сказал cпасибо:
Старый 10.01.2022, 22:44   #363
dg972
Модератор раздела
Член клуба

Аватар для dg972

Имя: Дмитрий
Регистрация: 23.12.2012
Адрес: Москва
Авто: Privilege 4x4 2.0 МКП6. Чип АДАКТ. Коричневый орехх.
Сообщений: 17,481
dg972 dg972 dg972 dg972 dg972 dg972 dg972 dg972 dg972 dg972 dg972
По умолчанию

Цитата:
Сообщение от shurpet62 Посмотреть сообщение
Народ доброго дня.Пролистал всю тему,но так и не нашел какие светодиоды можно поставить вместо штатных ламп на освещение салона,багажника.На ссылки Энергомаша неоткрывается.Пример с форума(в багажник ПЛ43).Зашел отдельно на сайт энергомаша-там ПЛ43 нет нигде.Может чо то недоганяю.
PS.Захожу на форум ASX(второй авто в семье) там в шапке примерно такой же темы расклад какие лампочки стоят штатные и альтернатива LED.Все проблем нет.Здесь так и ненашел понятного ответа.Наверняка кто-то просто менял штатные на диоды.Сбросте списочек.Или может не там ищу? Подсобите. Дастер 21г.1.5dci 4x4
Цитата:
Сообщение от Clim Посмотреть сообщение
Подсветка салона - W5W
- Подсветка в бардачке - W5W
- Подсветка в багажнике - W5W
Соответственно: размер лампы по высоте не должен быть больше штатной лампы накаливания. Например вот, а такие в габаритах давно работают.
