Защитная сетка радиатора

[Dimon174]

Не мое,нашел в инете, сделал себе за 1,5 часа за 300 руб
Ещё за несколько дней до получения автомобиля у дилера, на авторынке в Южном порту мной были приобретены две мелкоячеистые сетки чёрного цвета (дабы не сильно бросались в глаза за чёрными и хромированными элементами штатной конструкции) размером где-то метр-на-25(30)см, точно не помню, но они там все такого размера, есть чуть побольше, но мне хватило и этих с лихвой. Объявленная цена в 250 рублей за штуку была по обоюному с продавцом согласию скорректирована в меньшую сторону с учётом "мелкого опта", и за 2 штуки, необходимых мне для установки в верхнюю и нижнюю части бампера, было уплОчено ровно 400 российских рублей. В соседней палатке были так же приобретены пластиковые "стяжки" в количестве 1 упаковки из 100 штук за 50 рублей.
Для работы по сабжу оказались нужны:
Ключ "торкс" на 30,
ключ "торкс" на 20,
ножницы из магазина "фикс-прайс" за 36 рублей.
начать было решено с отвёртывания лёгких болтов, сверху, 4 штуки, ключ "ТОРКС" на 30:

После чего переместились на нижний "фронт работ", а точнее — на правый-нижний, где ключом "ТОРКС" на 20 были выкручены два самореза, один над колесом, в месте стыка бампера с крылом Беляша:

…и второй — в нижней части, с краешку, прямо под ПТФ:

Таким же точно образом были откручены саморезы с левой стороны авто, 2 штуки в тех же местах, после чего ключ "ТОРКС" на 20 был отложен в сторону за долгой ненадобностью…
Далее ключом "ТОРКС" на 30 были откручены оставшиеся 5 болтов крепления бампера снизу (дада, всего лишь 5), для чего пришлось подстелить под бампер лист мягонькой фанеры, на который Башка лёг спиной, и лихо подавал мне свежеоткрученные болты. Места расположения болтов давайте-ка я отмечу для Вас на уже снятом бампере, чтобы было понятней и наглядней:

За одну из дырок дя болтов Башка держится рукой, но Вам понятно, что она симметрична другой стороне, которая помечена самой жирной жёлтой стрелкой. Места креплений саморезов, которые мы открутили в самом начале 20-м "ТОРКСОМ" я отмечать не стал.
ВНИМАНИЕ! Обращаю внимание особо усердных — шесть болтов, по три с каждой стороны, один из которых отмечен КРАСНОЙ стрелкой — откручивать НЕ НАДО! Они просто крепят дополнительную серебристую декоративную накладку к основной части бампера!
Вернёмся немного назад, когда все необходимые болты откручены и аккуратно сложены в ёмкость для хранения.
Бампер в это время благополучно находится на своём месте, ибо только откручивания болтов для его снятия недостаточно.
Подходим к одной из сторон, где бампер стыкуется с крылом, просовываем руку под его край, и нежно, но сильно, можно с небольшим раскачиванием вверх-вниз, тянем его наружу, дабы отщёлкнуть 4 защёлки, удёрживающие его по бокам от "морды" авто:

То же самое проделываем с противоположной стороны, в конечном результате получая отстёгнутый бампер, держащийся фактически на "клыках"-буферах капота, отмеченных стрелками:

Всё так же нежно придерживая весь бампер за удобные для наших изнеженных рук места, приподнимаем верхний край, цепляющийся за упомянутые "клыки", снимаем его с оных и нежно опускаем на заранее подстеленную мягкую поверхность с целью исключить повреждения его лакокрасочного покрытия:

ВАЖНОЕ — не торопимся нести его к соседу, хвастаясь добычей и празднуя завершение первой части "марлезонского балета", ибо в первую очередь после снятия бампера с креплений нужно не забыть отсоединить клемму подключения противотуманных фар, разъединением разъёма ближе к корпусу авто, с левой стороны по ходу движения:

Вот теперь можно оттащить бампер в удобное для дальнейших переделок место, застеленное чем-нибудь мягоньким

Разложив бампер потрохами наружу и чуток подвинув проходящий по внутренней полости провод ПТФ, к правой лампе, с помощью шлицевой (плоской) отвёртки отсоединяем защёлки дополнительных боковых панелек-воздухозаборников

Повторив то же самое с другой стороны, отстёгнутые накладки убираем в сторонку, дабы их не растоптали толпы собирающихся зрителей с окресных дач, переходим к урокам кройки и шитья, а именно — к подгонке купленной решётки.
Для начала прикидываем , и приложив решётку к месту её будущей дислокации, ориентируясь на низ, ибо он ровный и резать там не надо почти — пристёгиваем её в паре мест временными стяжками, дабы в процессе подрезания по размеру она не елозила:

И начинаем подрезать нашу решётку по краям, с учётом того, что снятые в первом абзаце повествования дополнительные боковые накладочки придётся вернуть обратно. Нежно режем ножницами:

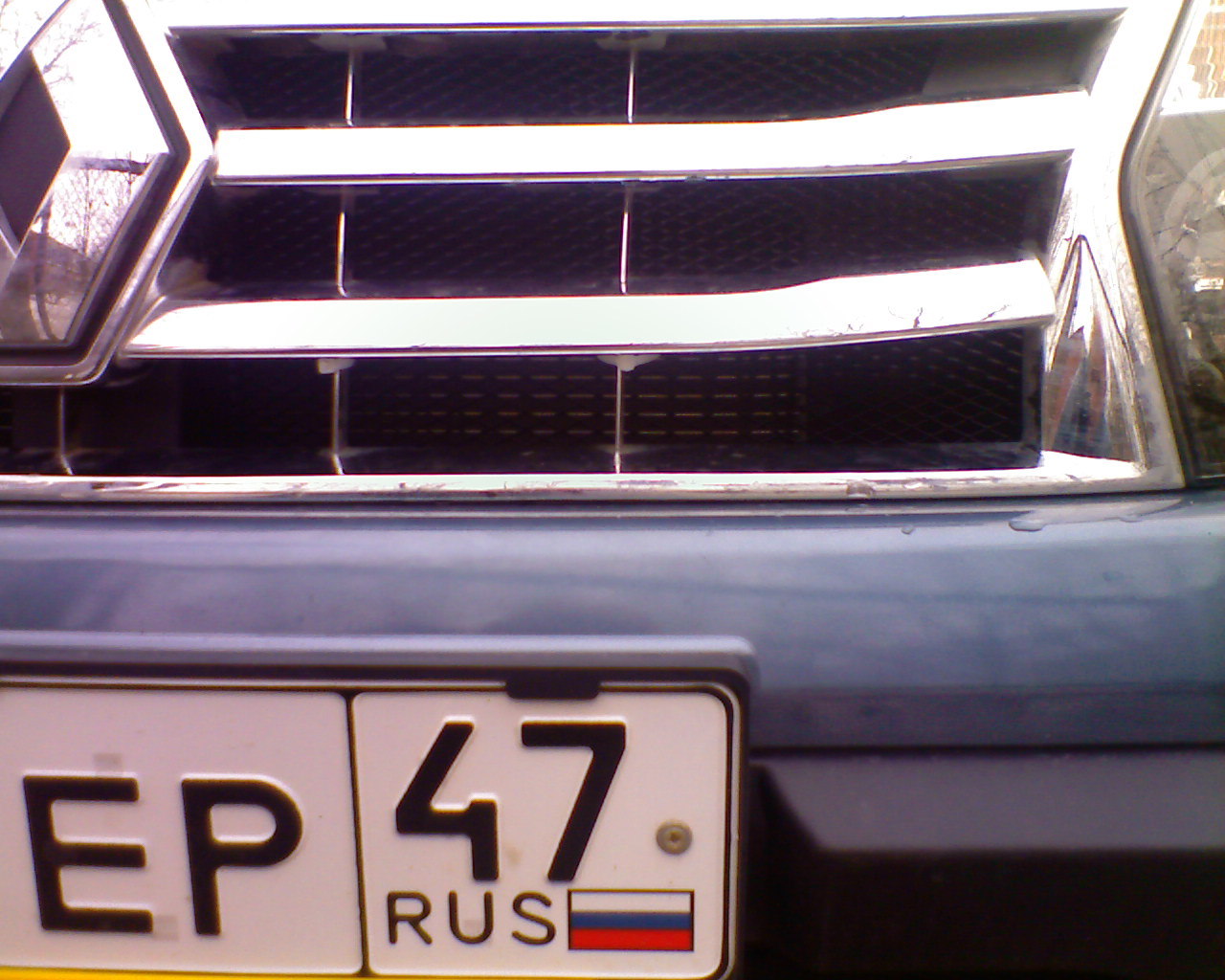

Итогом моего рукоделия вышла сетка, ровная внизу, с вырезами под защелки накладок сверху-покраям, и халтурно сделанными дырками под торчащие элементы сверху-вцентре, дабы просто сетка максимально плотно прижалась к плоскости "стокового" проёма воздухозабора.

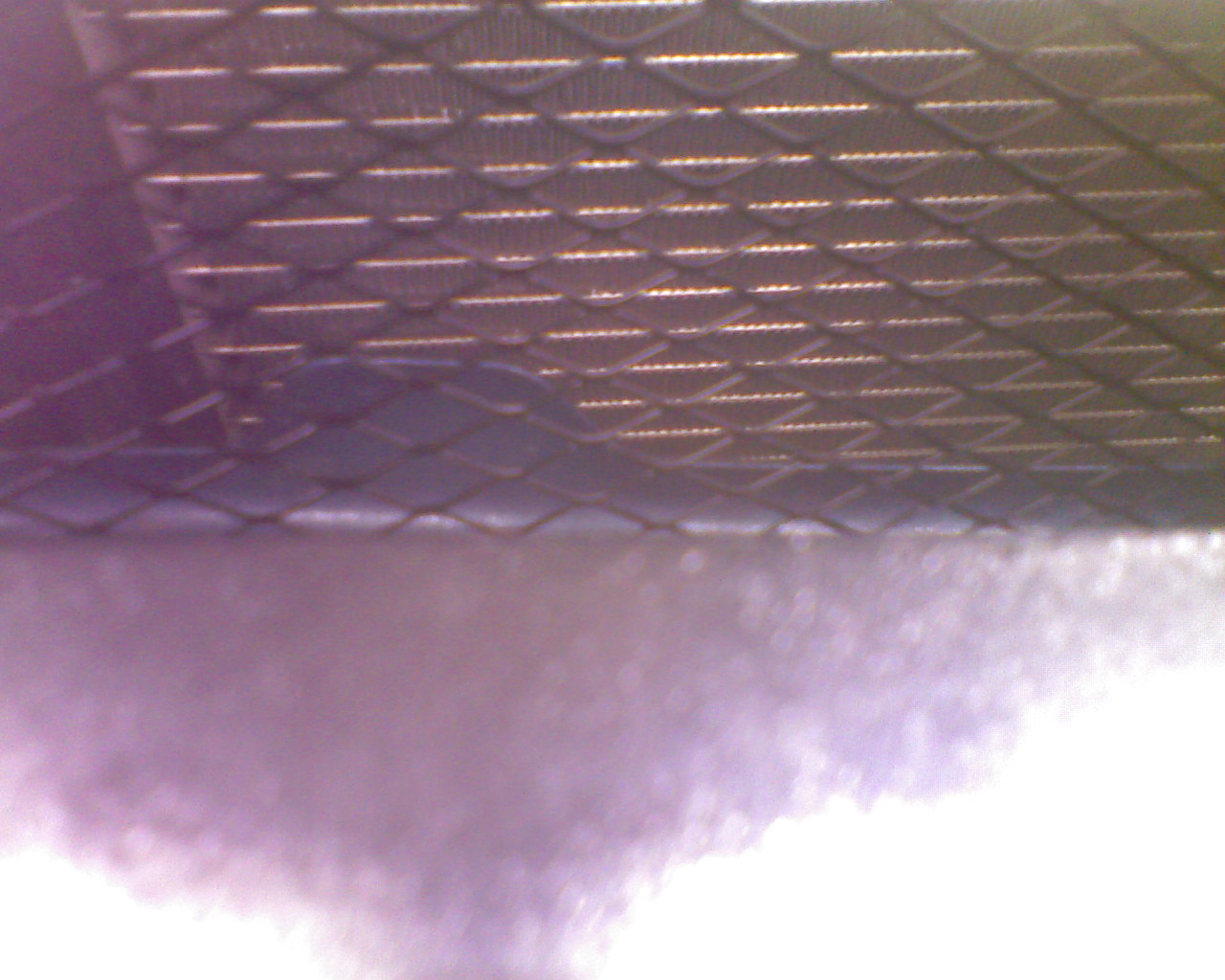

После того, как ножницы были отложены в сторону, началась процедура аккуратной установки нейлоновых стяжек по нижней кромке сетки. Стяжки мы с Башкой устанавливали на вертикальные ребра, максимально близко к их верхней части стыка с горизонтальными, дабы снаружы было как можно менее заметно при рассмотрении с высоты человеческого роста:

С теми же принципами и условиями были установленые и остальные стяжки, по бокам и верхнему ряду, после чего Башка безжалостно срезал торчащие излишки нейлона:
Удаляем лишние хвостики…
С верхней частью бампера всё оказалось гораздо сложнее, но дабы ничего более не разбирать, после тщательнейших подгонок были изготовлены 2 половинки, которые после установки незаметно стыковались сзади большого "бриллианта":

Эти половинки сетки на бампере были закреплены по верхнему ребру открученными для этой цели винтами крепления хромированной наружной части, а нижний край — за выступающие чуть в стороне элементы защёлок той же "хромки":

Ну, и так то, как говорится, всё…
Собираем наш конструктор в обратной последовательности, не забывая подключить обратно клемму ПТФ.

Вместо стяжек я сверлил отверстия в решетке шуруповертом и просовывая в эти отверстия медную проволоку от трансформатора, пассатижами крутя крепил сетку , (снаружи невидно)

Фото есть, выложить не знаю как, фото в ВОРДОВСRОМ формате, могу выслать на эл. почту, мой адрес osstia_malev@mail.ru

Комментарий модератора Ky6uk: 1.Исправил некоторые слова. 2.БАЯН описанный на форуме, и картинки есть

[esa]

Сообщение от Dimon174

Не мое,нашел в инете, сделал себе за 1,5 часа за 300 руб

вообще-то автор исходного текста - SHultz2000 с http://www.drive2.ru (он же и в нескольких иных ипостасях на других ресурсах)...
Dimon174, не ленитесь давать ссылки, хорошо?
Например - http://forum.dusterclub.ru/showthread.php?t=739
(Кубик, sorry за "баянистость")

[Dimon174]

Лично я себе сделал за 1,5 часа, наибольшее колич. времени ушло на подгонку. Цена алюминиевой черной сетки в Челябинске в автомагазине -320 руб. (размер 400х900(вроде), хватило на 2 сетки. Обычно люди берут 2 сетки размером 250х900 мм., за каждую у нас на рынке просят минимум 250 руб. Лично я бы взял только за работу 1000 руб. с удовольствием. Делайте сами, делов-то.

[Dimon174]

. У од в рольфе за 2 сетки 6500 стрегут.


Ну и ухари у Вас. Снимается только бампер, самое страшное было-защелки (столкнулся с ними впервый раз), бампер снимается как единое целое, пока не нашел как снимать в инете, пробуя снять, думал он состоит из 2-х половин. Сделай сам или с другом у которого не трясутся руки, самому приятно будет.

[Strusto]

Мои картинки по установке защитной сетки



В бампер сетку закрепил хомутиками с внешней стороны, чтобы было проще мыть.



А в верхней части к креплению сетки подошел нетрадиционно , т.к. замучился с изготовлением шаблона для нижней части. От заготовки сетки отрезал прямоугольник шириной 770 мм, в средней части вырезал окно, а в верхней подрезал по месту, оставив два уха, которые загнул и закрепил шурупами пластикового кожуха. Дополнительно, для удобства монтажа, сетку одним хомутиков притянул к центральной стойке в имеющееся отверстие




Такой способ, ИМХО, экономит время на подгонку сетки и нет необходимости разбирать решетку с обратной стороны, кроме этого, так проще мыть решетку радиатора, т.к. сетка не прилегает в решетке изнутри



Да, расходы, 2х250 р. за сетку плюс часа 4 времени, долго возился с изготовлением шаблона

[Ky6uk]

У меня так

[Питер Пушкин]

Для ленивых интернет магазин Стрелка11.

[sapvel]

В Туле у ОД стоимость постановки сетки 3000руб.

[ktoto-zdes]

А тут про сетку или про цену?? Каждый бизнес-проект делает свою цену - а мы или соглашаемся или нет. А откуда и чего, да если вдруг кто-то там снизит - это всё вода.

[amd 19]

Сообщение от ktoto-zdes

А тут про сетку или про цену?? Каждый бизнес-проект делает свою цену - а мы или соглашаемся или нет. А откуда и чего, да если вдруг кто-то там снизит - это всё вода.

Коллега, это форум, а форум, своим форматом, подразумевает, флуд, легкий, и ни к чему не обязывающий.....Я это дело так понимаю, хотя допускаю, что мое мнение и ошибочно...

[Ky6uk]

Сообщение от sapvel

В Туле у ОД стоимость постановки сетки 3000руб.

Прекрасно. Езжайте в ТУЛУ, заодно пряников похаваете и самовар купите..
Я ща все брошу и под Тульского дилера прогнусь...

[valese]

Установка верхней и нижней сетки без снятия бампера.

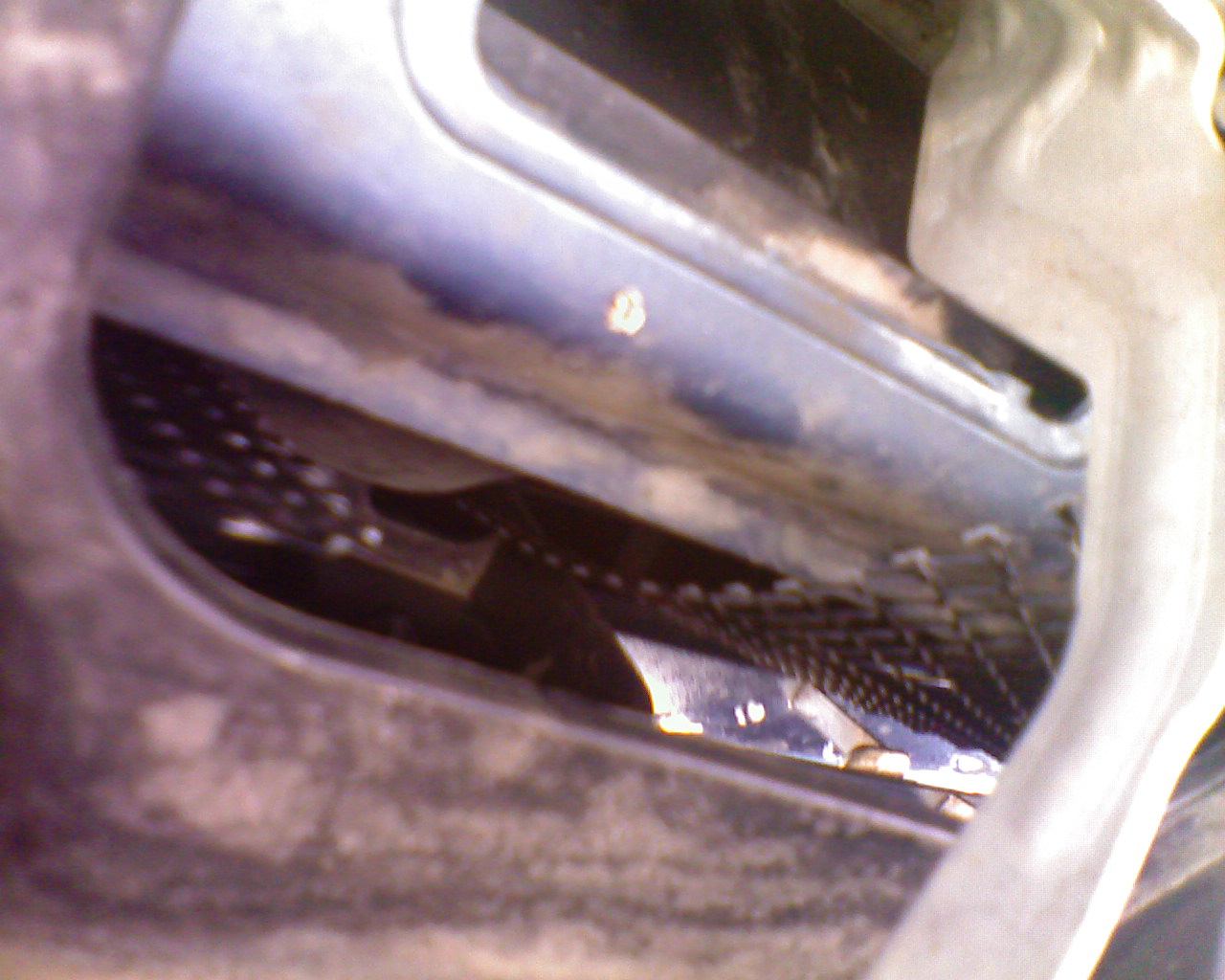

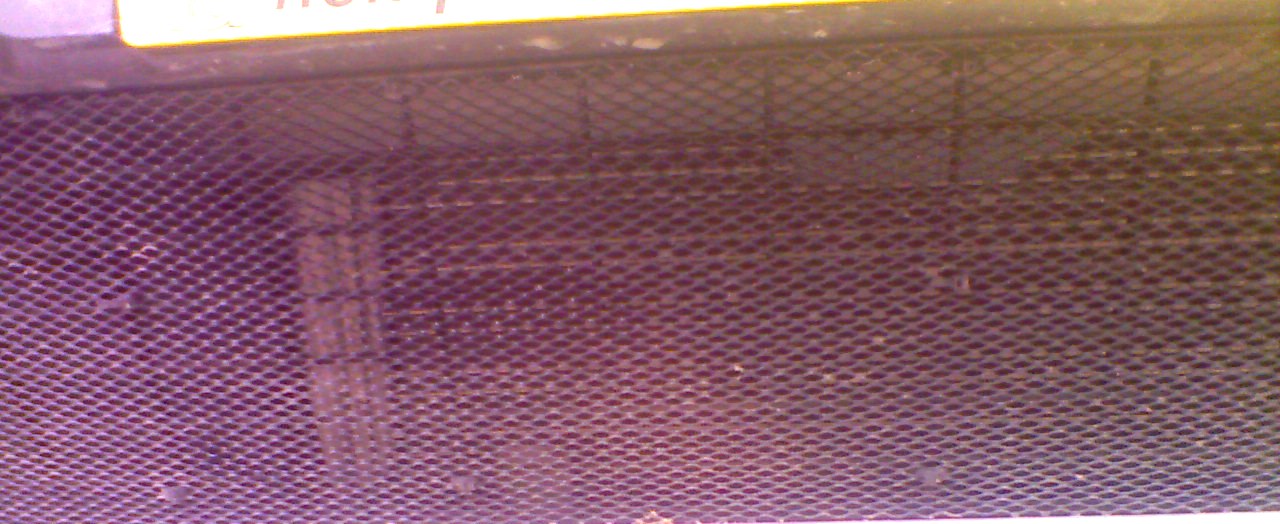

Нижнюю сетку установил снаружи на стяжках. Чертежи шаблона во вкладке.



Время установки - 45 мин. Ни каких резинок не ставил, не понял, зачем они?

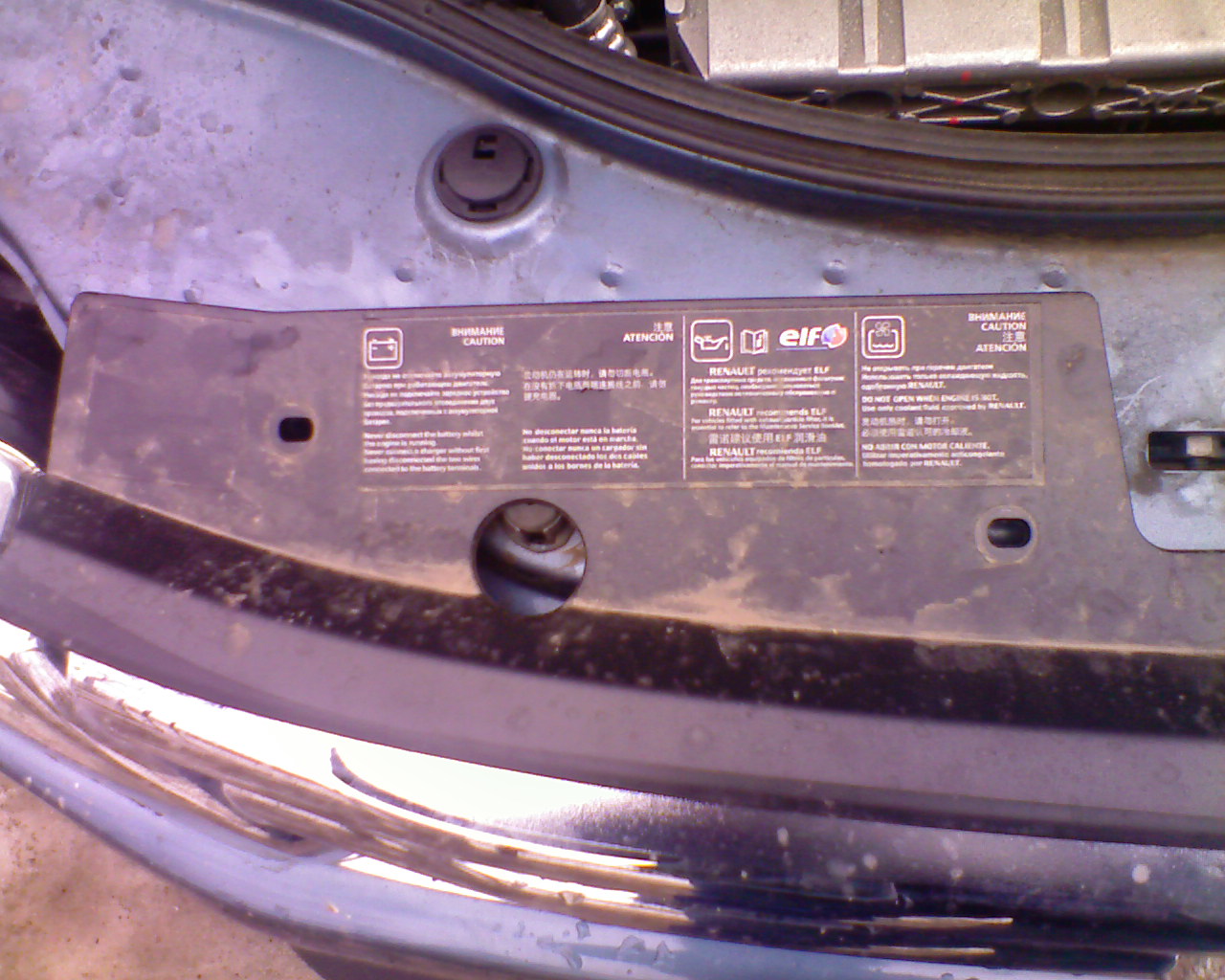

Верхняя сетка - 2 шт. размеры 250мм. на 370мм. Установка: откручиваем 4 верхних торкса на 30 крепления бампера. Оттягиваем верхнюю часть бампера немного вперед



и вставляем сетку как письмо в конверт (кто еще помнит :bv.



Вид при установке со стороны фары:



Со стороны центра (виден рычаг открытия капота).



Чуть поправляем снаружи отверткой (при необходимости).

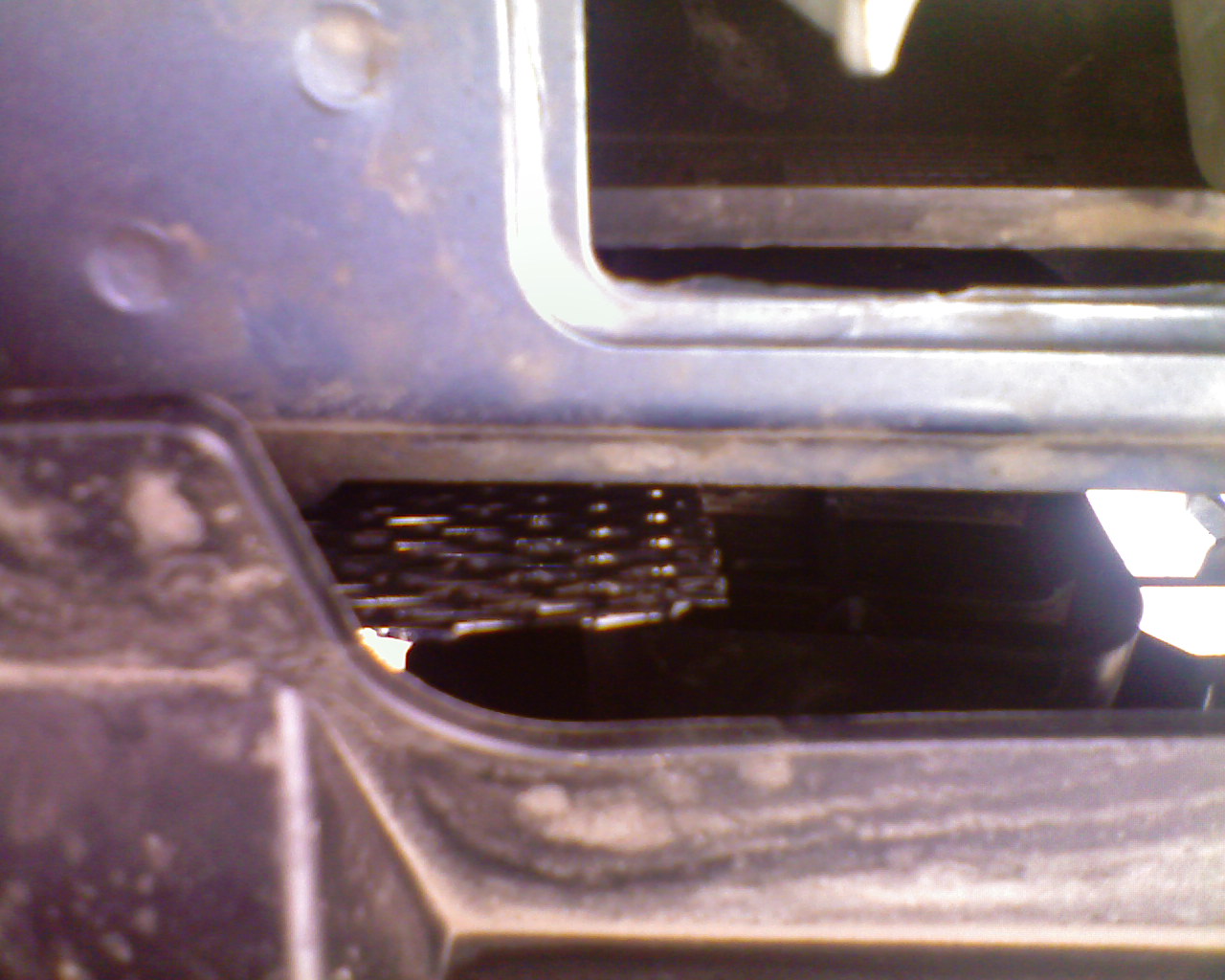

Все встает как родное. Снизу упирается в балку усиления бампера.

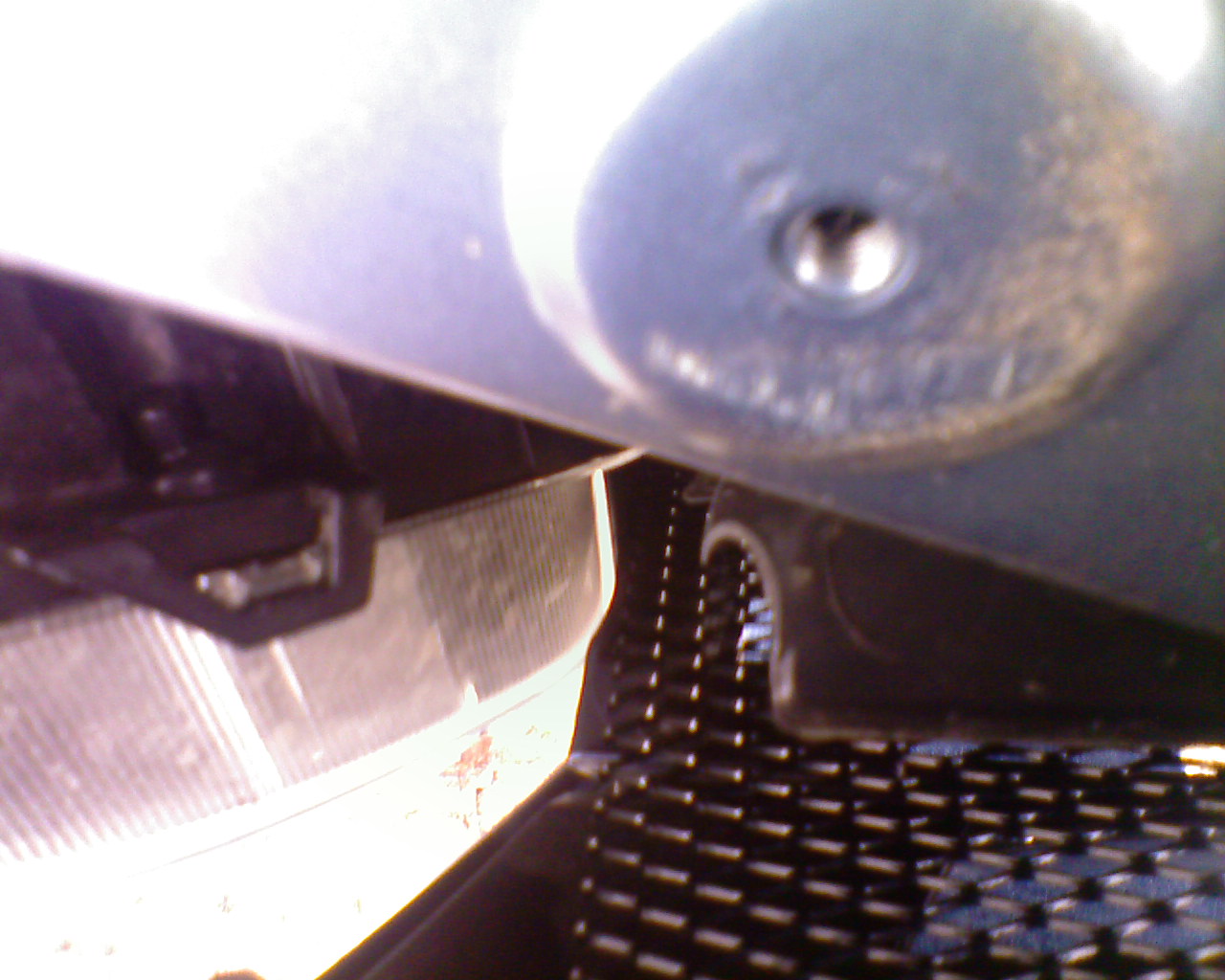

С одной стороны в фару
