Регулятор паузы передних дворников от СОВА

[aca300]

Всем привет!
Пол года назад заказывал у СОВА удлинитель сигнала поворота на 4 сигнала. Остался очень доволен. И вот его новый проект.
Получил от СОВА вот такую штуку.
Установил согласно схеме в течении 10 минут. Всё работает без нареканий.

Алгоритм:
Включаем дворники в режим пауза. Дворники делают взмах со стандартной паузой. Для регулировки длительности паузы необходимо выключить и включить через необходимый промежуток времени. Ваша пауза настроена. Если перевести режим в постоянный, а потом вернуться обратно на паузу, то запрограммированный до этого промежуток не сбивается и продолжает работать с удобной для Вас паузой. Далее, если перевести в положение выкл, то программа обнуляется.

Преимущества для меня:
- малый размер
- скорость и простота установки
- нет посторонних щелчков дополнительного реле, щёлкает только штатное
- не сбивается запрограммированная пауза при необходимости кратковременного включения дворников в непрерывный режим
- программирование только через выключение.

Юрий, спасибо за ваши "фенечки". Они реально удобные!!!

PS: создал тему без согласования с СОВА, если он будет против, прошу перенести в указанную им.

Комментарий модератора dg972: Подробнее тут.

[Виктор64]

Информация к размышлению:
На Логан 2 было так же установлено аналогичное реле. См. пост35. Схема включения и распиновка разъемов точно такие же как и на Дастер 2. Только цвета проводов другие.

[Рязанский]

Кто нибудь пробовал такую схему для нового Дастера ?

[Рязанский]

Уважаемые гуру !
Сделайте ПОЖАЛУЙСТА ! Что то подобие инструкции для чайников по переделке и установке в Дастер фаза 2 рестайл реле стеклоочистителя 723.3777-01.

[Hunter73]

Сообщение от Рязанский

Кто нибудь пробовал такую схему для нового Дастера ?

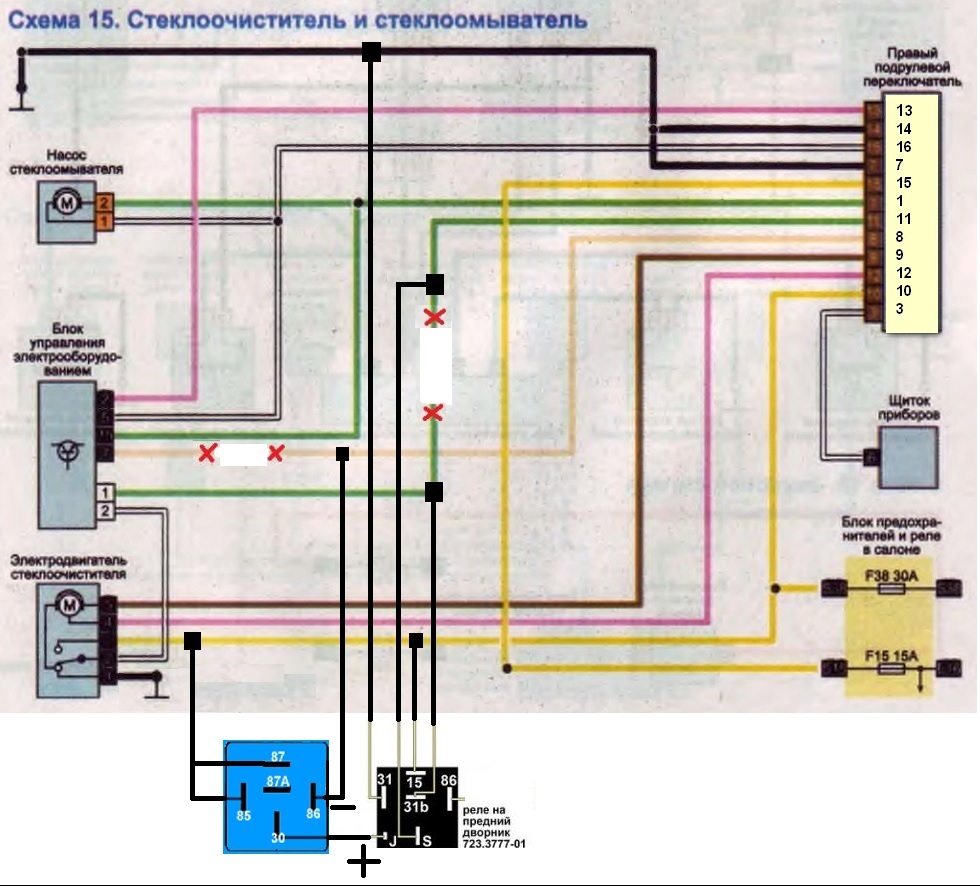

Я делал вот по таким схемам:

[Рязанский]

Сообщение от Hunter73

Я делал вот по таким схемам:

В новом (рестайлинг) Дастере схема совсем другая.
Да и сам переключатель совсем другой.
Наделают усовершенствований, а как сделать по человечески ну ни как не пойму. Видно руки кривые ! ( в локтях).

[Hunter73]

Сообщение от Рязанский

В новом (рестайлинг) Дастере схема совсем другая.
Да и сам переключатель совсем другой.
Наделают усовершенствований, а как сделать по человечески ну ни как не пойму. Видно руки кривые ! ( в локтях).

Обратитесь к Валере, думаю он поможет: Valera

[Виктор64]

Сообщение от Рязанский

Уважаемые гуру !
Сделайте ПОЖАЛУЙСТА ! Что то подобие инструкции для чайников по переделке и установке в Дастер фаза 2 рестайл реле стеклоочистителя 723.3777-01.

Товарищу Викто 777 путем переписки через "мыло" помог установить на Логан2 реле 377... .
Он систематизировал рекомендации и написал, как он сказал, инструкцию по установке для "блондинок".


Файл с инструкцией великоват, не влез по размеру.

[Виктор64]

инструкция для чайников: только не нужно сразу релюшку выпаивать, вначале подключите управляющий транзистор, опробуйте работу с ним, а затем решайте менять реле на транзисторный ключ или воспользоваться контактами штатного реле.


https://disk.yandex.ru/d/pDLhvpngovcqVQ

[AnToha]

сова, ...

[AnToha]

Не пойму
