Веерные форсунки

[Ky6uk]

Установлены клапан обратные для шлангов омывателя toyota 85321-26020

Веерные форсунки от ВОЛЬВО 30655605



Вид снизу ( фото не мое ) , но сделано именно так. Обточил корпус форсунки, и накрутил гайку М8 , под ключ на 13
Гайка надежно прикрутила форсунку с капоту.

Форсунки без обратного клапана дают протечку


Кстати, обратил внимание, когда еще были родные жиклеры омывателя, что при нажатии на рычаг подачи воды ( тянем на себя ручку справа ) , на стекло сначала подается вода на сторону пассажира, а потом, с задержкой полсекунды , на стекло водителя.
Решил проблему переустановкой шлангов на тройнике омывателя. Сделал как бы прямую ветку..
Обратные клапана данного типа надо ставить МАКСИМАЛЬНО близко к форсунке.
На практике, с учетом длины "ножки" форсунки и клапана хвостик шланга получается 4-5 см.
У веерных форсунок есть касяк один. На скорости потоком встречного воздуха сильно сбивается распыление и получается очень низко веер распыления.
Не покрывает все стекло. Но меня не парит.
С такими форсунками уже несколько лет. Все устраивает
Как всё же правильно снять штатную форсунку :
У "родной" форсунки - 2 уса



1 и 2 -- усы , надо их обжать и протолкнуть
3 - основной "зуб " , ради него выпил в капоте и сделан.
Фото плоховато получилось
Стояли на Логане вольвовские форсунки. Зимой было так, в мороз, когда -25С струя была целиковая, а не веером... Связано это скорее с качеством незамерзайки. Густеет. Позже , чуть стало теплее - веерность стала обычной...Если мороз сильный и сомнения в качестве незамерзайки- добавлял концентрат -80С в бачёк. Чтоб исключить проблему грязного стекла...
И перестал незамерзайку бодяжить водой в межсезонье...

__________________________________________________ __________

289308338R RENAULT Жиклер омывателя отзыв тут
8532126020 TOYOTA Клапан

[Zap]

Сообщение от Alpine

Сегодня сливал через трубку омывайку с бачка - так она еле текла. А если клапан такой сильный, так его насос хрен прокачает.

А зачем сливал? Заливал мою финскую что-ли?

[Sane]

Бурый медведь (Bear),
Ky6uk,

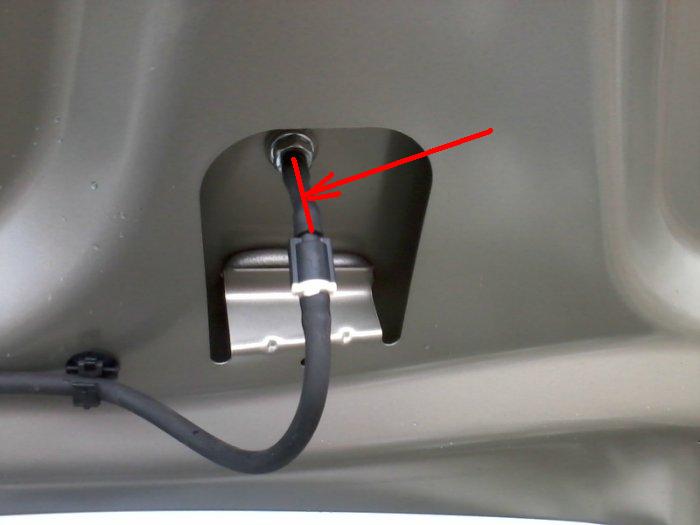

Почему у вас так близко к форсункам установлены обратные клапана,получается что омывайка удерживается только в очень коротком участке шланга,остальное обратно стекает в бочек.см стрелки.

[Skipper-Влад]

Сообщение от Sane

стекает в бочек.см стрелки.

Почему считаете что стекает, клапан то обратный...

[Бурый медведь (Bear)]

Sane, у многих так сделано. клапан располагается как можно ближе к фарсунке. при включении моторчика жидкость сразу поступает на стекло. не сказал бы что трубка при этом пустая. я так понимаю что всё дело в давлении.

[Skipper-Влад]

Сообщение от Бурый медведь (Bear)

я так понимаю что всё дело в давлении.

не только, закавыка кроется в конструкции клапана... если провести аналогию, то он схож с клапаном в резиновых лодках... Т.Е. работает только в одну сторону и атмосферное давление воздуха оказываемое на клапан через жиклеры форсунок, а так же обратное давление жидкости в трубке не достаточно для того чтобы клапан пропустил воздух из жиклеров в трубку, тем самым и обеспечивается нахождение жидкости в трубке непосредственно перед клапаном (с течением времени конечно жидкость стечет из трубки в бочек за счет сосудистого явления, но это время нужно проверять экспериментальным путем)

[Alpine]

Сообщение от Zap

А зачем сливал? Заливал мою финскую что-ли?

Была залита на -25 что-ли, а на улице было -20, поэтому и сливал.


По поводу обратного клапана и стикания жидкости. Я тоже думал что вся вода стечет обратно, но получается эффект шприца - вода обратно не идет т.к. образуется вакуум.

[Zap]

Сообщение от Alpine

Была залита на -25 что-ли, а на улице было -20, поэтому и сливал

а для чего?

[Alpine]

Сообщение от Zap

а для чего?

Я ее залил когда был + на улице.

[Sane]

Ну я так понимаю,обратный клапан работающий в одном направлении являясь запорной арматурой- не может пропускать поток среды в обратном направлении,т.е вся жидкость должна остаться между клапаном и форсункой.

[Alpine]

Поставил я тоже 2 обратных клапана максимально близко в форсункам. Стало явно лучше, чем было - чуть дотрагиваюсь до рычага и все стекло в воде. Но, летом переделаю на один клапан и поставлю его у бачка. Насосу легче прокачать 1 клапан, чем два.

[Skipper-Влад]

Сообщение от Sane

т.е вся жидкость должна остаться между клапаном и форсункой.

именно

[Zap]

Сообщение от Alpine

Я ее залил когда был + на улице.

все равно не понимаю. Ну и что? Я тоже ее заливал, когда + был

[Alpine]

Сообщение от Zap

все равно не понимаю. Ну и что? Я тоже ее заливал, когда + был

Короче - при минусе близком к минусу русской омывайки она становится густой и мой насос уже не прокачивал ее через форсунки.Поэтому слил и залил твою.

---------- Сообщение добавлено в 00:13 ---------- Предыдущее сообщение размещено в 00:12 ----------

Сообщение от Skipper-Влад

именно

И по идеи остается еще и между обр. клапаном и насосом.

[Sane]

Сообщение от Alpine

И по идеи остается еще и между обр. клапаном и насосом.

Будет стекать, так-как жидкость здесь уже не чего не удерживает.
А клапан установленный ближе к форсунке сыграл роль гидрзатвора,который перекрыл подсос воздуха через форсунку,и поэтому часть жидкости на некоторое время остается в шланге после клапана.А если его установить ближе к бочку то мы получим полностью заполненный шланг, из которого жидкость уже не куда не стечет.

[Alpine]

Аналогию можно произвести с трубкой - опускаем в жидкость, затыкаем пальцем один конец, достаем и .... вода не стекает, пока мы палец не убирем. Конечно, если тряхануть то вода вытечет.

[Sane]

Сообщение от Alpine

Аналогию можно произвести с трубкой - опускаем в жидкость, затыкаем пальцем один конец, достаем и .... вода не стекает, пока мы палец не убирем. Конечно, если тряхануть то вода вытечет.

Ну вот, обратный клапан этого и не даст сделать, если его правильно устанавливать, тут хоть тряси- стучи не куда жидкость не денется.

[Yakov163]

Меня порадовало то что шланчики везде резиновые. Посмотрел в багажнике прозрачный (добовый) или нет как на калине было, в морозах лопнул пришлось колхозить. Посмотрел оо чудо резиновый обрадовался и закрыл.

[Бурый медведь (Bear)]

а не будет ли, в случае установки клапана у бочка, время реагирования как без клапана?

[Alpine]

Сообщение от Бурый медведь (Bear)

а не будет ли, в случае установки клапана у бочка, время реагирования как без клапана?

Наверное нет - трубки будут всегда с жидкостью. Жидкость не сжимаема.

[Sane]

Сообщение от Бурый медведь (Bear)

а не будет ли, в случае установки клапана у бочка, время реагирования как без клапана?

Время задержки жидкости сведется к нулю,т.к вся магистраль будет полностью заполнена жидкостью которая будет постоянно находится в шланге.(при исправном клапане), особенно это будет заметно при первом пуске на орошение заднего стекла-после долгого простоя омывателя. У вас сейчас задняя форсунка после простоя омывателя работает так, при первом пуске омывайки происходит задержка по времени(т.к не чем не запертая жидкость не спеша слилась в бочок )-остальные пуски омывайки проходят без задержки по времени.(вступает в работу гидрозатвор-который образуется между бочком и клапаном ) Я пытаюсь сказать как должен работать обратно-запорный клапан на 100% -без искусственно созданного гидрозатвора, а для капотных форсунок наверно лучше иметь все-же один клапан от бочка что-бы не иметь в дальнейшем проблем с насосом.(они в булочной не продаются)
