Подсветка салона

[dg972]

Все про освещение салона сюда.

Алгоритм работы плафонов салона и багажника.
На плафоне салона два переключателя. Центральный имеет три положения: выключено, работа при открытых дверях (одной или нескольких, в том числе - багажника) и постоянно включен. Боковой - два положения: выключен и постоянно включен.
Плафон подсветки багажника работает только при открывании одной любой (водительской, например) или нескольких дверях.
В среднем положении переключателя, плафон салона плавно гаснет при закрытии дверей с задержкой 30 секунд, если зажигание выключено и мгновенно притухает при включенном. Если закрыть машину центральным замком (ЦЗ) с помощью брелка сигнализации - погаснет через 30 секунд, если кнопкой со штатного ключа - мгновенно.
Если забыть закрыть одну или более дверей - свет в салоне и багажнике погаснет через 30 минут. Через 30 минут погаснет и при положении переключателя в положении включено постоянно.
Тут надо оговориться, что таймер на 30 минут начинает отсчет после последнего действия с машиной: открытие/закрытие последней двери, выключения габаритов, аварийки, открытие/закрытие ЦЗ.
Свет будет гореть постоянно (у меня более 1,5 часа) при включенных габаритах, или аварийке, или зажигании.

Теперь по проводам в плафоне салона.
+12В - красный.
Масса - черный.
"Масса от концевиков дверей" - белый.

Красный провод идет от коммутационного блока салона (ЦЭКБС). В ЦЭКБС установлено реле, которое и отключает плафоны через 30 минут.
Белый провод, так же идет от ЦЭКБС. Управляется транзистором. Плавное притухание света достигается благодаря ШИМ.
ЦЭКБС, белый разъём, контакты В5(-) и В6 (+) для подключения подсветки ног. Срабатывает при открывании любой из дверей.
Предохранитель освещения - F28 (15A).


В Дастер штатно устанавливается плафон освещения салона двойной (8200073231) и плафон подсветки багажника (8200418356). Этот же плафон ставиться и на подсветку вещевого ящика. Подсветка вещевого ящика запитана от габаритных огней и включается при открывании дверки "бардачка".
Вместо двойного плафона (8200073231) можно поставить тройной (8200073234) или одинарный (8200074362). У всех трех плафонов разъёмы идентичны.
26430-BC00B это с тремя кнопками, 26430-BC40B это с одной или с двумя.

Куда подключать доп. подсветку.
Подсветка салона от Ky6uk - http://duster-clubs.ru/forum/showthr...?p=504#post504
Подсветка салона от Clim - http://duster-clubs.ru/forum/showpos...45&postcount=3
Подсветка салона от Clim - http://duster-clubs.ru/forum/showpos...0&postcount=26
Подсветка салона от SHUNJ - http://duster-clubs.ru/forum/showpos...3&postcount=13
Подсветка салона от Sapsan - http://duster-clubs.ru/forum/showpos...2&postcount=41
Подсветка салона от Бурый медведь (Bear) - http://duster-clubs.ru/forum/showpos...7&postcount=46
Подсветка салона от ЭНЕРГОМАШ - http://duster-clubs.ru/forum/showpos...5&postcount=50
Подсветка салона от Альберт - http://duster-clubs.ru/forum/showpos...3&postcount=43
Подсветка салона от Skipper-Влад - http://duster-clubs.ru/forum/showpos...&postcount=208
Подсветка порогов с светящейся LED надписью - http://duster-clubs.ru/forum/showpos...6&postcount=64
Подсветка салона от SHultz - http://duster-clubs.ru/forum/showpos...9&postcount=66
Еще один вариант от Кубика - http://duster-clubs.ru/forum/showpos...&postcount=163
Подсветка салона от Rene Buaron

[Саблинский]

Ну ваш Московский говор сразу и не поймёшь. Думаю, что за инструмент такой "шильце". Потом вкурился, это же просто "шило"

[dg972]

Маленькое шило))))

[Мишаня777]

Привет всем! Если не трудно подскажите: хочу установить дополнительный плафон в дверь багажника, чтоб освещал при открытии землю рядом с авто. Есть возможность подключить как то, чтоб можно было включать выключателем без габаритов и ключа в зажигании? (полный нуб в электрике если можно то напишите простыми словами)

[Black]

Мишаня777,
Можешь обратиться к Valera в этой конфе, хороший специалист.
Мне он установил и подключил 2 круглых светильника, в крышке багажника есть круглые углубления, как будто для них и задуманы.
Правда, мне подсоединены они в цепь с габаритами.

[dg972]

Black, Олег, погаси свои фонарики и сфоткай их. А то не понятно, что там у тя светит!

[Black]

dg972, Я пока безмашинный, она у Виталия, так что сильно быстро не получится это сделать. Круглый фонарик, диодный, белого свечения, весьма яркий, жрет мало, 2 шутки в крышке.
Может Валерик подтянется и покажет фотку, вроде у него было.

[Skipper-Влад]

Сообщение от Мишаня777

Есть возможность подключить как то, чтоб можно было включать выключателем без габаритов и ключа в зажигании?

есть, только питание придется тянуть от, например, блока предохранителей салона...

[Бурый медведь (Bear)]

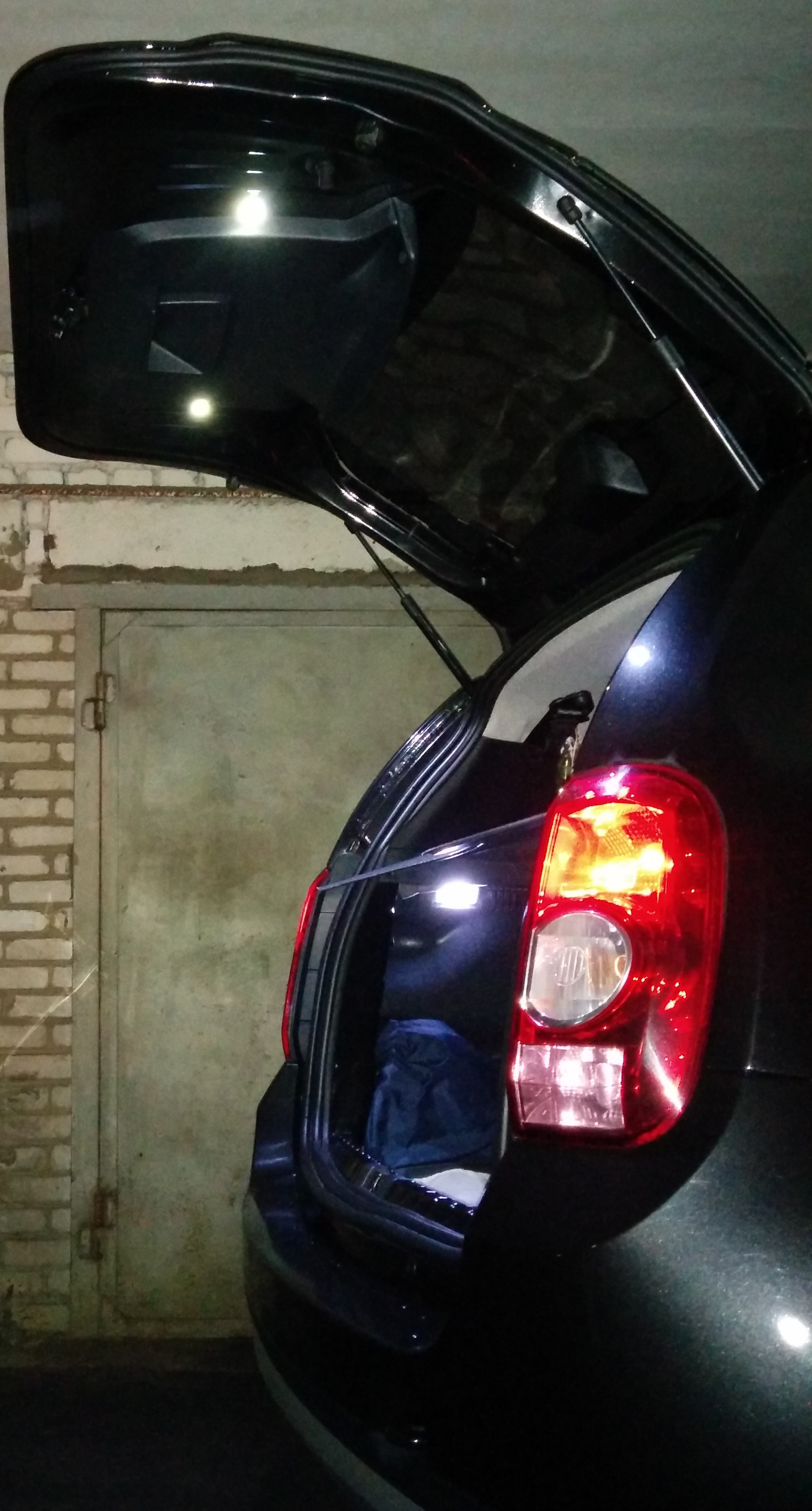

вот моя подсветка в пятой двери, опять же от Валеры, запитана на габариты

[dg972]

Сообщение от Skipper-Влад

тянуть от, например, блока предохранителей салона...

Неа... От плюса плафона подсветки багажника.... )))

[Black]

Бурый медведь (Bear), Точно, это они.
Пришел Медвед и всех разоблачил

[Skipper-Влад]

Сообщение от dg972

От плюса плафона подсветки багажника

Точно, как то и не задумался... я в багажник тянул +12 с переду, но это не на подсветку а на розетку... Если только на светик, то вполне достаточно...

[Мишаня777]

Сообщение от dg972

Неа... От плюса плафона подсветки багажника.... )))

спасибо, как его найти где +

[Black]

Мишаня777, Не обратил внимание- ты в Ростове-НД, а он в Мск..
Неувязочка небольшая

Внизу посмотри пользователей на сайте и нажми на его ник.

Прим: я думал вы про Валеру, а вы про плюс

[Skipper-Влад]

Сообщение от Мишаня777

как его найти где +

Красный + 12, белый управляемая земля...

[dg972]

Сообщение от Skipper-Влад

земля...

Масса! ))))))))))

[Skipper-Влад]

Сообщение от dg972

Масса!

))) привык к GND

[dg972]

Сообщение от Skipper-Влад

GND

В приборостроении - корпус. ))))))))))

[Skipper-Влад]

Сообщение от dg972

В приборостроении - корпус.

Неа, корпус в приборостроении это корпус, а цифровая или аналоговая земля это - земля... Корпус и земли гальванически развязаны...

[Мишаня777]

ребят Сррочно нужна помощь!!! машина разобрана (снята пластиковая крышка с багажника и как провести там проводку, чтоб вывести ее в салон просто уму не постижимо. Прошу ответить как можно быстрее.

[Skipper-Влад]

Мишаня777, протаскивать проволочкой... Через отверстие с гофрированной трубкой.... Жгут штатной проводки проложен через гофрированную трубку между кузовом и пятой дверью. Снимаете трубку и просовываете проволоку, проволоку лучше применить более жесткую, например ту что в гофрах идет, сталистая, делаете маленькую петельку пассатижами на конце проволоки и просовываете. дальше ловите ее через отверстие которое прикрывается пластиковой накладкой. так как зазоры по бокам пятой двери узкие, рекомендую не вязать узлов из провода, а надежно перемотать изолентой...
