На заметку.

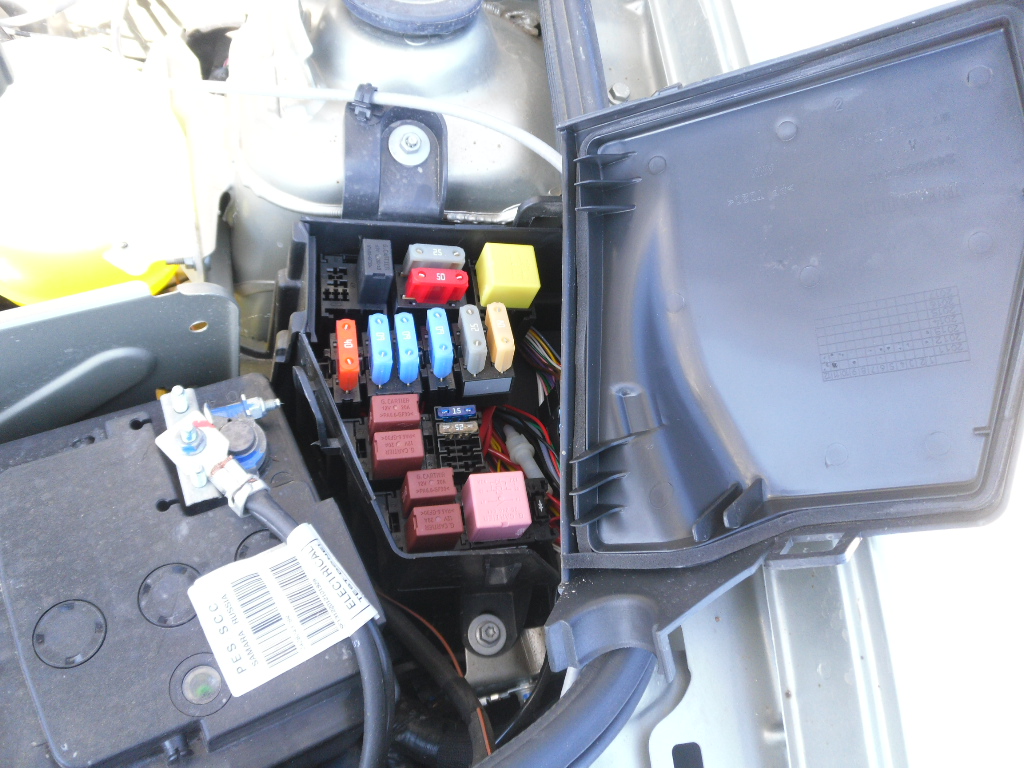

Предохранители монтажного блока в моторном отсеки.
F1- не используется.
F2- не испоьзуется.
F3 (25 А)-Цепи: топливного насоса и катушек зажигания; главного реле К5 системы управления двигателем.
F4 (15А)- Цепь электромагнитной муфты компрессора кондиционера.
F5 (40А)-Силовые цепи:релеК3 малой скорости вентилятора системы охлаждения.
F6 (60А)- Цепи, защищаемые предохранителями F9, F10,F28,F29,F30,F31,F32,F36 монтажного блока в салоне.
F7 (60А) -Цепи,защищаемые предохранителями F13, F14, F15,F16,F17,F18,F19,F20,F24,F26,F27,F37,F38,F39 монтажного блока в салоне.
F8 (60А)- Цепи,защищаемые предохранителями F1,F2,F3,F4,F5,F11,F12 монтажного блока в салоне.
F9 (25А)-Цепи, находящиеся под напряжением в положении S и А ключа зажигания.
F10(80A) -Силовые цепи реле включения электрообогревателя салона.
F11(50A)иF12(25A) -Цепи блока управления ABS.
Реле монтажного блока в моторном отсеке.
К1 -реле большой скорости вентилятора системы охлаждения. -включает цепь электродвигателя системы охлаждения.
К2 -реле кондиционера -муфта компрессора кондиционера.
К3- реле малой скорости вентилятора системы охлаждения. -включает электродвигатель вентилятора системы охлаждения.
К4-реле топливного насоса и катушек зажигания- включает цепи топливного насоса и катушек зажигания.
К5-главное реле системы управления двигателем -Датчики концентрации кислорода( цепь подогрева), топливные форсунки,клапан продувки адсорбера, обмотки реле К1,К2,К3,ЭБУ системы управления двигателем.
К6- не используется.
К7- реле противотуманных фар - лампы пртивотуманных фар.
К8-реле вентилятора отопителя. -включает цепь электродвигателя вентилятора отопителя.
