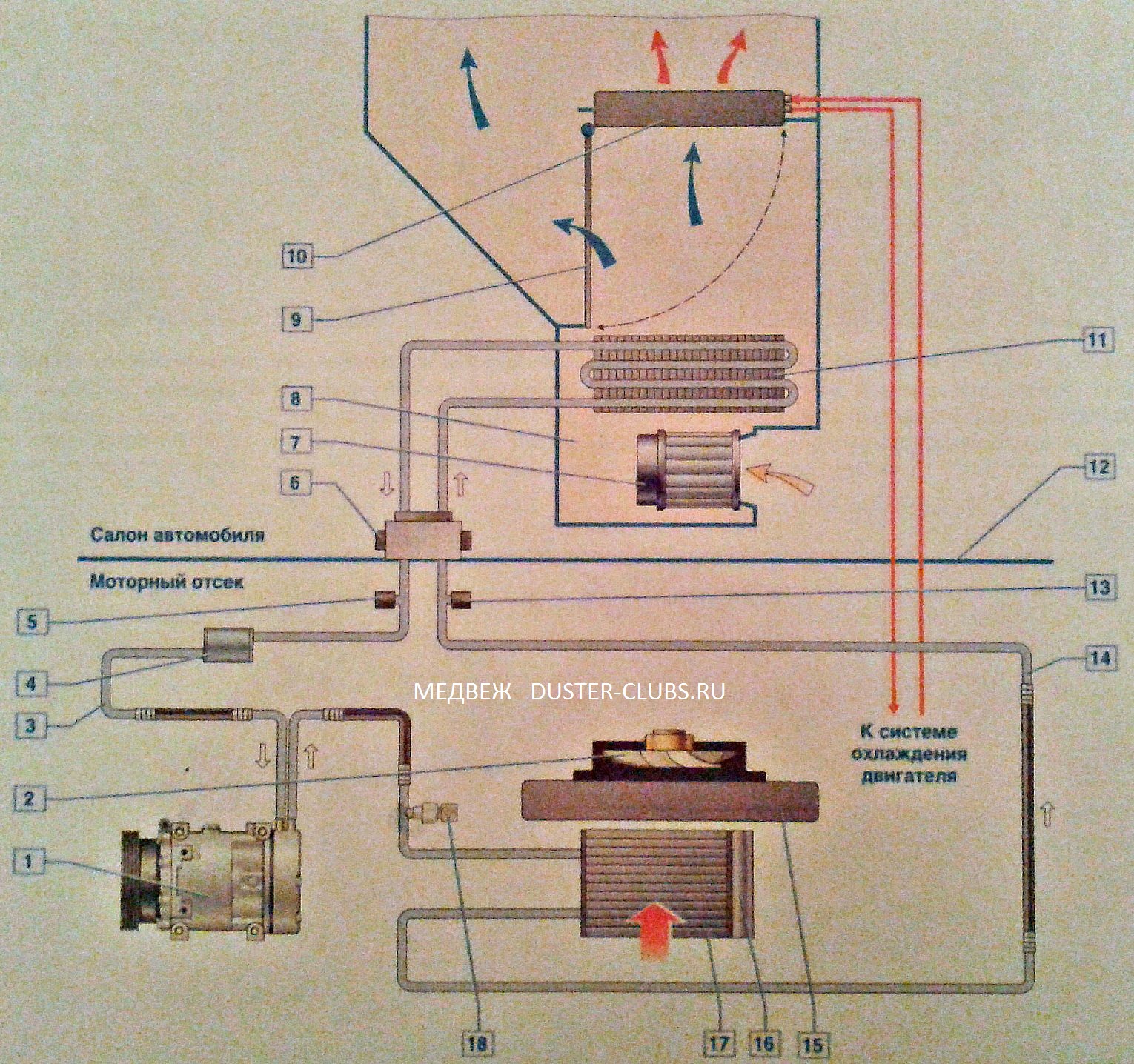

Схема системы отопления, вентиляции и кондиционирования.



1. Компрессор.
2.Вентилятор системы охлаждения двигателя.
3.Трубопровод низкого давления.
4.Демпфер.
5.Клапан для заправки и выпуска хладагента в трубопроводе низкого давления.
6.Редуктор.
7.Вентилятор отопления.
8. Корпус отопителя.
9.Заслонка регулятора температуры.
10.Радиатор отопителя.
11.Испаритель.
12.Щиток передка.
13.Клапан для заправки и выпуска хладагента в трубопроводе высокого давления.
14.Трубопровод высокого давления.
15.Радиатор системы охлаждения двигателя.
16.Ресивер-осушитель.
17.Конденсатор.
18.Датчик давления хладагена.
