Справочно. Для начинающих автовладельцев.

Двигатель 2.0 (вид спереди по направлению движения автомобиля).



1.Ремень привода вспомогательных агрегатов.
2.Насос гидроусилителя рулевого управления.
3.Ремень привода ГРМ.
4.Крышка маслозаливной горловины.
5.Датчик абсолютного давления воздуха.
6.Датчик температуры воздуха на впуске.
7.Ресивер.
8.Впускной трубопровод.
9.Топливная рампа с форсунками.
10.Крышка головки блока цилиндра.11.Указатель уровня масла.
12.Головка блока цилиндров.
13.Термостат.
14.Датчик детонации.
15.Направляющая трубка указателя уровня масла.
16.Маховик.
17.Блок цилиндров.
18.Пробка.
19. Поддон картера.
10.Теплообменник.
21.Масляный фильтр.
22.Подводящая труба насоса охлаждающей жидкости.
23.Датчик сигнализатора недостаточного давления масла.
24.Кронштейн вспомогательных агрегатов.
25.Компрессор кондиционера.
26.Генератор.

Двигатель 2.0 (вид сзади по направлению движения автомобиля)



1.Датчик температуры охлаждающей жидкости.
2.Головка блока цилиндров.
3.Левый рым силового агрегата.
4.Крышка головки блока цилиндров.
5.Ресивер.
6.Дроссельный узел.
7.Правый рым силового агрегата.
8.Верхняя крышка привода ГРМ.
9.Нижняя крышка привода ГРМ.
10.Ремень привода вспомогательных агрегатов.
11.Блок цилиндров.
12.Выпускной коллектор.
13.Поддон картера.
14.Управляющий датчик концентрации кислорода.


Двигатель 2.0(вид справа по направлению движения автомобиля).



1.Верхняя крышка привода ГРМ.
2.Дроссельный узел.
3.Датчик абсолютного давления воздуха.
4.Ресивер.
5.Ремень привода ГРМ.
6.Крышка маслозаливной горловины.
7.Исполнительный механизм системы изменения фаз ГРМ.
8.Нижняя крышка привода ГРМ.
9.Топливная рампа с форсунками.
10.Шкив насоса гидроусилителя рулевого управления.
11.Шкив генератора.
12.Электромагнитная муфта компрессора кондиционера.
13.Опорный ролик ремня привода вспомогательных агрегатов.
14.Ролик натяжного устройства ремня привода вспомогательных агрегатов.
15.Ремень привода вспомогательных агрегатов.
16.Поддон картера.
17.Шкив привода вспомогательных агрегатов.
18.Блок цилиндров.
19.Выпускной коллектор.

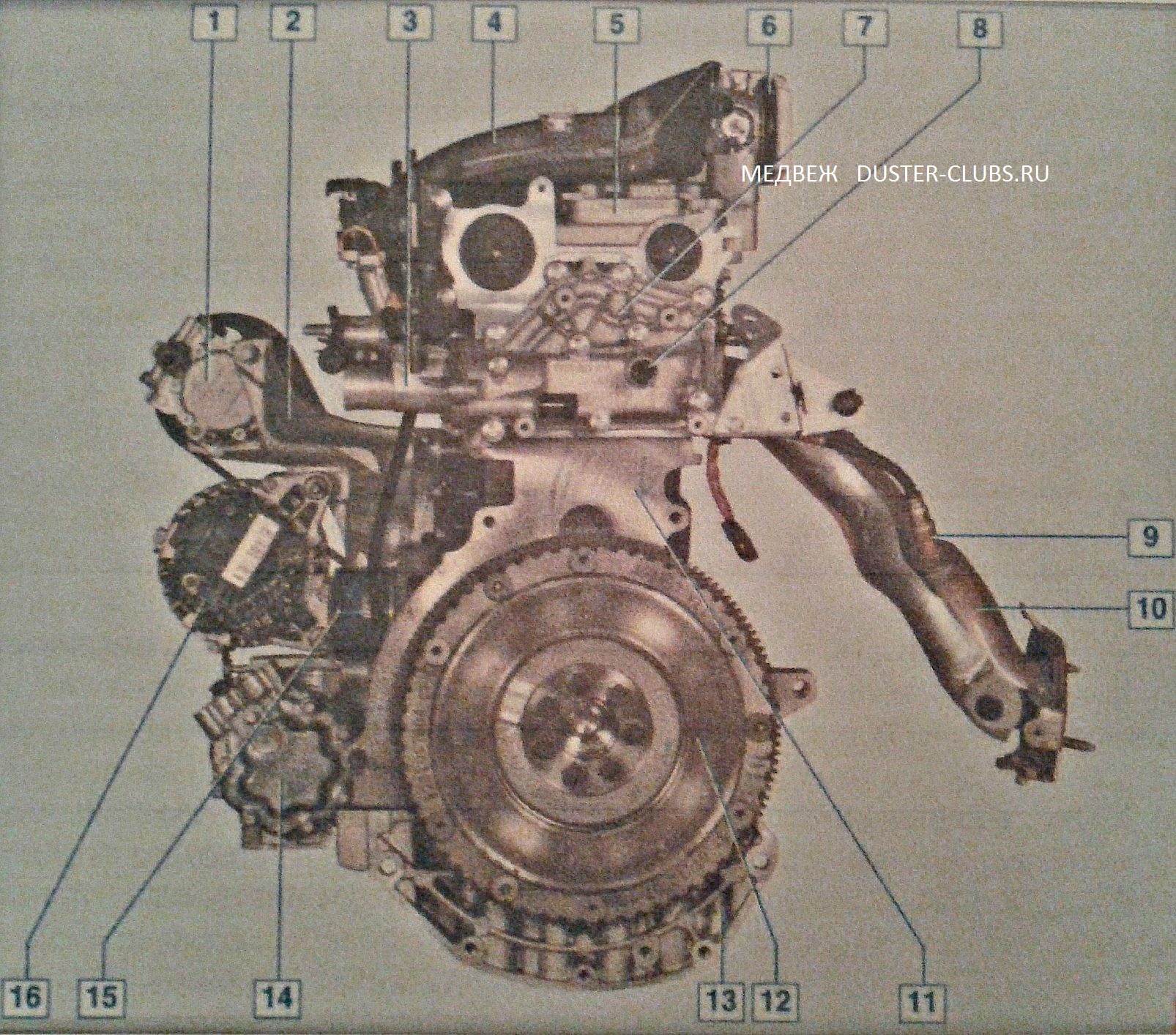

Двигатель 2.0 (вид слева по направлению движения автомобиля).



1.Насос гидроусилителя рулевого управления.
2.Кронштейн вспомогательных агрегатов.
3.Крышка термостата.
4.Ресивер.
5.Крышка головки блока цилиндров.
6.Дроссельный узел.
7.Корпус термостата.
8.Датчик температуры охлаждающей жидкости.
9.Управляющий датчик концентрации кислорода.
10.Выпускной коллектор.
11.Блок цилиндров.
12.Маховик.
13.Поддон картера.
14.Компрессор кондиционера.
15.Масляный фильтр.
16.Генератор.
