Диагностика с помощью Android и ELM327, Renault Can Clip

Цитата:

Сообщение от Серёга-73 (Сообщение 458583)

С помощью проги разработанной ребятами-программистами из рено-клуба, с помощью посредника ELM327 (необходима версия 1.5, версия 2.1 не работает!) и устройство на Android/Андроид мы можем получить простой аналог Renault Can Clip, (не путать с визуальными прогами типа Torque, Автодоктор и т.д.) - программа, которая способна читать электронные блоки авто, выдавать исполнительные сигналы на агрегаты...

Единственная разница от Клипа, то что визуальная оболочка программы на уровне BIOS или помните команд Бэйсика... Чёрный экран, меню в строчку и отвечаешь на вопрос соответствующим символом (буквой) ну и прошивки пока не умеет заливать... но ребята-программисты рено-клуба работают над усовершенствованием!

Кому интересно, то полный и оригинальный вариант читайте тут: https://www.drive2.ru/l/451695045804818489 - там есть процесс установки проги на Android/Андроиде, советую соблюдать порядок установки (и да... очень долго может устанавливаться архив с базами данных клипа - лучше их сразу кинуть на флэшкарту и с неё устанавливать, чем через шнурок с компа).

П.0 - необходимое железо

Телефон на Android/Андроид
ELM327-адаптер v.1.5 (это важно, с 2.1 работать не будет). Если у вас есть сомнения по поводу происхождения адаптера, то одним из способов проверки м.б. установка приложения ELM327 Identifier - https://play.google.com/store/apps/d...m327identifier.

Возможные варианты

1. Нормальный адаптер v.1.5 должен поддерживать все команды до 1.4 включительно
http://duster-clubs.ru/forum/attachm...chmentid=70406
2. Ненормальный адаптер v.2.1 выдаcт что-то типа такого. Это не говорит о том, что он не будет нормально работать с другими программами, но для нижеследующего, к сожалению, не подходит
http://duster-clubs.ru/forum/attachm...chmentid=70392

П.1 - установка софта на телефон (root-права не обязательны)
Полный вариант с описанием процесса доступен по ссылкам: 1 и 1. Здесь подбор в одном месте последних (на момент написания) версий программ.

Устанавливаем - Scripting Layer for Android (SL4A)
Устанавливаем - Python For Android (Py4A)

Нажмите здесь, чтобы увидеть весь текст

Тыкаем в кнопочку Install (нужен инет, если важно, то делайте при наличии wi-fi, а не мобильного инета)
http://duster-clubs.ru/forum/attachm...chmentid=70394

Получаем результат
http://duster-clubs.ru/forum/attachm...chmentid=70393
Переносим содержимое папки scripts из данного архива https://yadi.sk/d/vX5m_fsy3GrhGF (в архиве я собрал база с данными от Clip v164 от 22.01.2017 и версия скрипта PyRen v0.9.a от 26.03.2017 - последние на момент написания) в папку sl4a/scripts. Должно получиться что-то типа такого:

Нажмите здесь, чтобы увидеть весь текст

http://duster-clubs.ru/forum/attachm...chmentid=70397

П.2 - Настраиваем телефон на работу с ELM327

Втыкаем адаптер в разъем в бардачке машины
Включаем зажигание (предпоследнее положение, следующее уже стартер :))
Включаем Bluetooth на телефоне и подключаемся к адаптеру. При необходимости вводим PIN-код типа 1234 или 000.

Нажмите здесь, чтобы увидеть весь текст

http://duster-clubs.ru/forum/attachm...chmentid=70386

П.3 - Подготовка работы со скриптом

Запускаем на телефоне SL4A
Для проверки приборов и связи между ними можно для очередной убежденности в правильности своих действий запустить chkelm_4a_launcher.py (тыкаем в него и выбираем левый черный прямоугольничек с командной строкой), выбрать адаптер

Нажмите здесь, чтобы увидеть весь текст

http://duster-clubs.ru/forum/attachm...chmentid=70387 http://duster-clubs.ru/forum/attachm...chmentid=70385

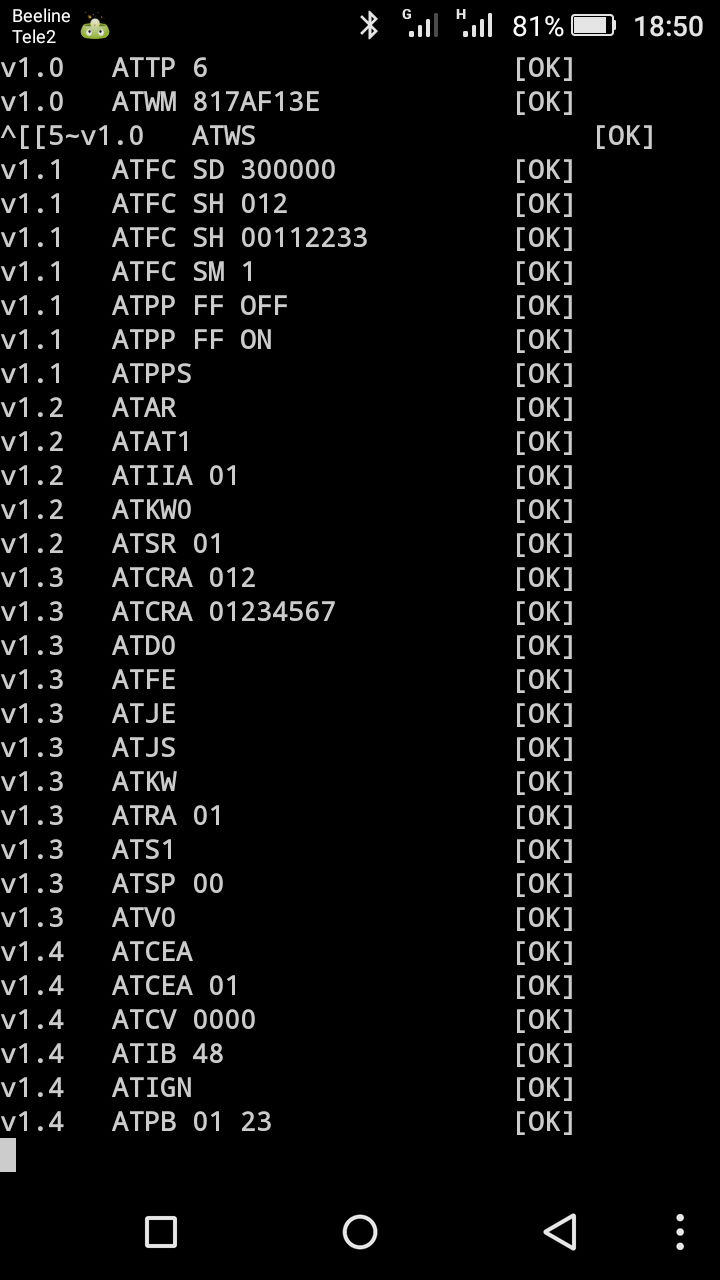

Должны побежать строчки с командами и [OK] - значит все нормально, в конце могут быть ошибки из-за проверки команда для более старшей версии ELM - ничего криминального в этом нет.

Нажмите здесь, чтобы увидеть весь текст

http://duster-clubs.ru/forum/attachm...chmentid=70405
Аналогичным образом (тыкаем в него и выбираем левый черный прямоугольничек с командной строкой,
выбираем нужный адаптер) запускаем pyren_4a_launcher.py. Ждем пока идет процесс, в результате получим что-то типа такого.
Текст по умолчанию очень мелкий, изменять его размер можно с помощью кнопок изменения громкости.

Нажмите здесь, чтобы увидеть весь текст

http://duster-clubs.ru/forum/attachm...chmentid=70388
Выходим из программы
В телефоне с помощью файлового менеджера идем в уже знакомую папку sl4a/scripts. В ней находим папку pyren09a и удаляем файл savedEcus.p, а также стираем содержимое папки cache

П.4 - Работа со скриптом

Запускаем по выше описанной схеме pyren_4a_launcher.py.
В результате загрузки должен появиться список моделей Рено. Наши дастеры - 38 (Ф1) и 50 (Ф2). В новой версии Clipa имеется также и наш Kaptur:

Нажмите здесь, чтобы увидеть весь текст

http://duster-clubs.ru/forum/attachm...chmentid=70389 http://duster-clubs.ru/forum/attachm...chmentid=70390

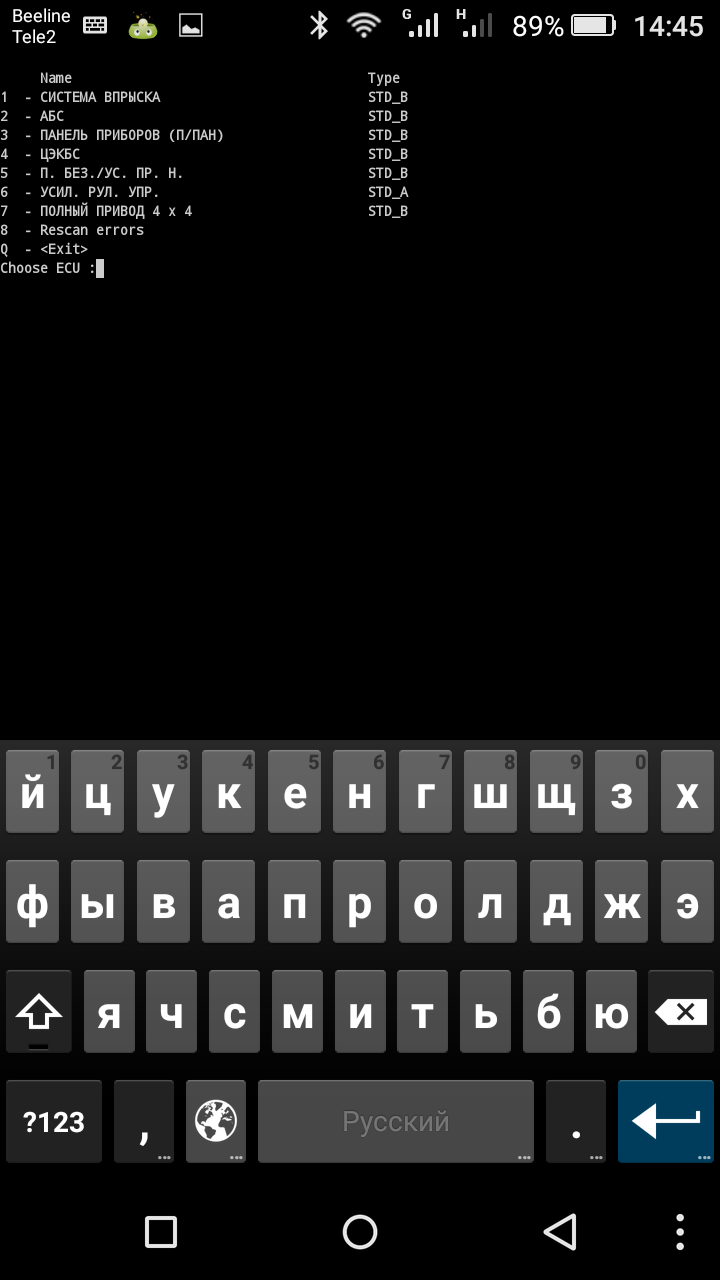

Выбираем нужный номер и ждем опрос всех блоков. Первый раз будет достаточно долго. В результате получим что-то типа такого (раньше в п.3.3 видели похожую картинку, но это уже для нашей конкретной машины):

Нажмите здесь, чтобы увидеть весь текст

http://duster-clubs.ru/forum/attachm...chmentid=70388

П.5 - Примеры различных доработок

Нажмите здесь, чтобы увидеть весь текст

пока здесь пусто

Полезная информация - http://www.duster-clubs.ru/forum/sho...863#post512863

PyRen with CLIP 176 database (Windows, Android) - http://www.duster-clubs.ru/forum/sho...267#post520267

Из интересного, что успел увидеть у себя на машине - данные про градации показометра уровня топлива. Наверное все-равно будет завязано на глюки самого ДУТ, но интересная картина получается - на верхней палочке, особенно, если бак оказался большим, вообще можно проехать километров "ох как много" - 37литров заявлен порог "когда упадет верхняя палочка"...

http://duster-clubs.ru/forum/attachm...chmentid=70398

Еще момент, который найден сам по себе, еще надо будет найти как его убрать - автовключение заднего дворника:

http://duster-clubs.ru/forum/attachm...chmentid=70399

Цитата:

Сообщение от maslovyu (Сообщение 471875)

Еще момент, который найден сам по себе, еще надо будет найти как его убрать - автовключение заднего дворника:

Зайди на соседний форум, там эта тема обсуждалась.
Или здесь посмотри https://www.drive2.ru/l/462768227408150914/

Коды эти (диагностические и управляющие) где-нибудь распедалены? Или предлагается использовать метод тыка?

Цитата:

Сообщение от Dust93 (Сообщение 471889)

Или здесь посмотри https://www.drive2.ru/l/462768227408150914/

ноутбука под рукой нет, тем более чтобы просто так свободно между делом попробовать минут несколько. только до выходных и дачи. я вот прошедшие выходные провозился с этой штукой и планшетом, ну никак не получалось, все думал что я не так делаю и что именно не работает. попробовал на телефоне - все прошло почти с 1го раза, потом обновил версии до последних и стало еще лучше. телефон всегда в кармане и больше подходит для простых проб при ограниченном времени

cap obvious, наверняка все где-то есть. если кто-то захочет и сможет поделиться своими соображениями на этот счет, то будет только полезно всем. примеры разные будем собирать в шапке темы

Цитата:

Сообщение от maslovyu (Сообщение 471875)

вообще можно проехать километров "ох как много" - 37литров заявлен порог "когда упадет верхняя палочка"...

ошибаетесь- 37 это уже вторая упадёт. первая упадёт на 44 литрах ( индикатор заполнен).

у меня, кстати, немного другие цифры ( вторая палка падает при 40 литрах).

Цитата:

Сообщение от maslovyu (Сообщение 471875)

автовключение заднего дворника:

это уже не с помощью телефона ( насколько я понимаю, авторы бояться последствий от кривых ручек) https://www.drive2.ru/l/462768227408150914/

11vasya, Насчёт других цифр непонятно, но такая же кривая наружняя температура...
Освоим и ddt, все пригодится в жизни

Вот у себя чего нашел. Кто знает, что это означает? И где блок АВС?

Цитата:

Сообщение от maslovyu (Сообщение 471875)

Где-то в инете видел расшифровку такой странички.
Суть ее в следующем (по твоей картинке): первая палка погаснет, когда в баке будет от 44 до 50 литров, вторая 37-44, третья 31-37 и т.д.
Судя по всему, так оно и есть.

Dust93, Да, я что-то с начала неправильно думал, типа переход на нужную палочку, а на деле это переход с неё вниз (по расходу).
Т.е. как станет < 44 будет не все палочки, а одна потухнет.

Я щас собираю табличку по расходу топлива между палочками. Потом (после набора статистики) сравню с разницей по данной картинке.

Все сделал по инструкции. При выполнении п.3 не определяется Bluetooch Device. ELM 327 v.1.5 Другими диагностическими приложениями определяется и работает нормально. Что может быть?

lorans, планшет / телефон ? Я на планшете тоже не смог заставить работать, хотя другие приложения нормально работали, а вот с телефоном получилось с первого раза без проблем. Не знаю в чем причина...

Цитата:

Сообщение от maslovyu (Сообщение 506226)

Телефон Android 5.1.1

Разобрался! Проблема была в версии скриптов Python. При нажатии Install обновление происходит онлайн до версии 33. Этого делать не надо!!! Надо обновлять вручную нажав кнопку Local Install. Файлы для обновления Python и скрипт PyRen 0.9j брал здесь https://www.drive2.ru/l/9214434/
Появился очень удобный графический лаунчер в котором выбрал тип подключения и всё заработало)))

Подскажите, как справиться в даунгрейдом Питона? У меня стоит версия 33. Если полностью удаляю питон и SL4A, при повторной установке через Localinstall все равно ставит версию 33, хотя сеть полностью отключена.

Цитата:

Сообщение от lorans (Сообщение 506471)

Как теперь вернуть версию 26? Удаление и повторная установка все равно дают версию 33, даже через Local Install b отключенной сети.

Цитата:

Сообщение от alexesuser (Сообщение 512470)

Надо ставить все как в инструкции.

Удаляю с планшета SL4A b Python, снавлю все заново.
При выполнении пункта 1.2 инструкции под кнопками у меня следующая строка: Version Available: Bin: 33 Extra: 33 Scripts: 26.

Цитата:

Сообщение от alexesuser (Сообщение 512576)

под кнопками у меня следующая строка: Version Available: Bin: 33 Extra: 33 Scripts: 26.

Не бери в голову, главное положить три zip файла куда указано. И нажимать ТОЛЬКО locsl install! И установится именно то что в этих трёх zip'ах!!!
