Светодиодный стоп сигнал


Имеем стандартный корпус третьего стопсигнала.
Берем четыре одноватных светодиода и драйвер с линзами на 45 градусов. В качестве радиатора и площадки -обрезок алюминиевого уголка 25х25.
Собираем, получается:
http://photo.qip.ru/photo/valeralc/9.../131927975.jpg

http://photo.qip.ru/photo/valeralc/9.../131927971.jpg
на машину чуть попозже поставлю-сниму как смотрится и светит.

вариант ВООБЩЕ попроще-покупается третий стоп сигнал от гранты. Светодиодная плата от гранты размещается внутри фонаря на пару винтов.
на фото-примерка на скотче.
http://photo.qip.ru/photo/valeralc/9.../131928588.jpg
светит ярче, срабатывает быстрее лампы.

Валерий, если можно, более информативные фото.... пожалуйста. Если кто никогда не разбирал данный девайс, не поймут, что на фото от Дастера, я что от доноров...:pardon:

поподробнее о неинформативности?
третий стоп сигнал на дастере выглядит именно так-как на фото, ибо это он и есть. Плата с светодиодами от 3 "стопсигнала" гранты выглядит вот так. Теперь соединяем всё вместе, закрываем светорассеивателем и вуаля)

А я еще проще сделал. На красный рассеиватель в три ряда светодиодную линейку наклеил, как раз в притирочку вошла. Два ряда по 9 диодов и один 6. Кажется так, год назад дело было.

А я попытался пойти по пути наименьшего сопротивления и купил диодную лампу W16W... на фото...)
Поставил и сразу снял...( во-первых, светит через красное стекло и тонировку гораздо хуже... и во-вторых (лошара я) лампу взял БЕЛОГО цвета и свечение через красное стекло получил МАЛИНОВОЕ... смотрится убого...
Буду колхозить другим способом... что получится потом отпишусь...)

Надо было брать или красного свечения или хотябы светодиодную лампу с световой температурой не более 3500К (слегка чуть больше лампы накаливания у которой 2700К-3000К), судя по "Малине" у тебя в лампе присутствую светодиоды со световой температурой в 6000К (в народе его называют холодный-белый)

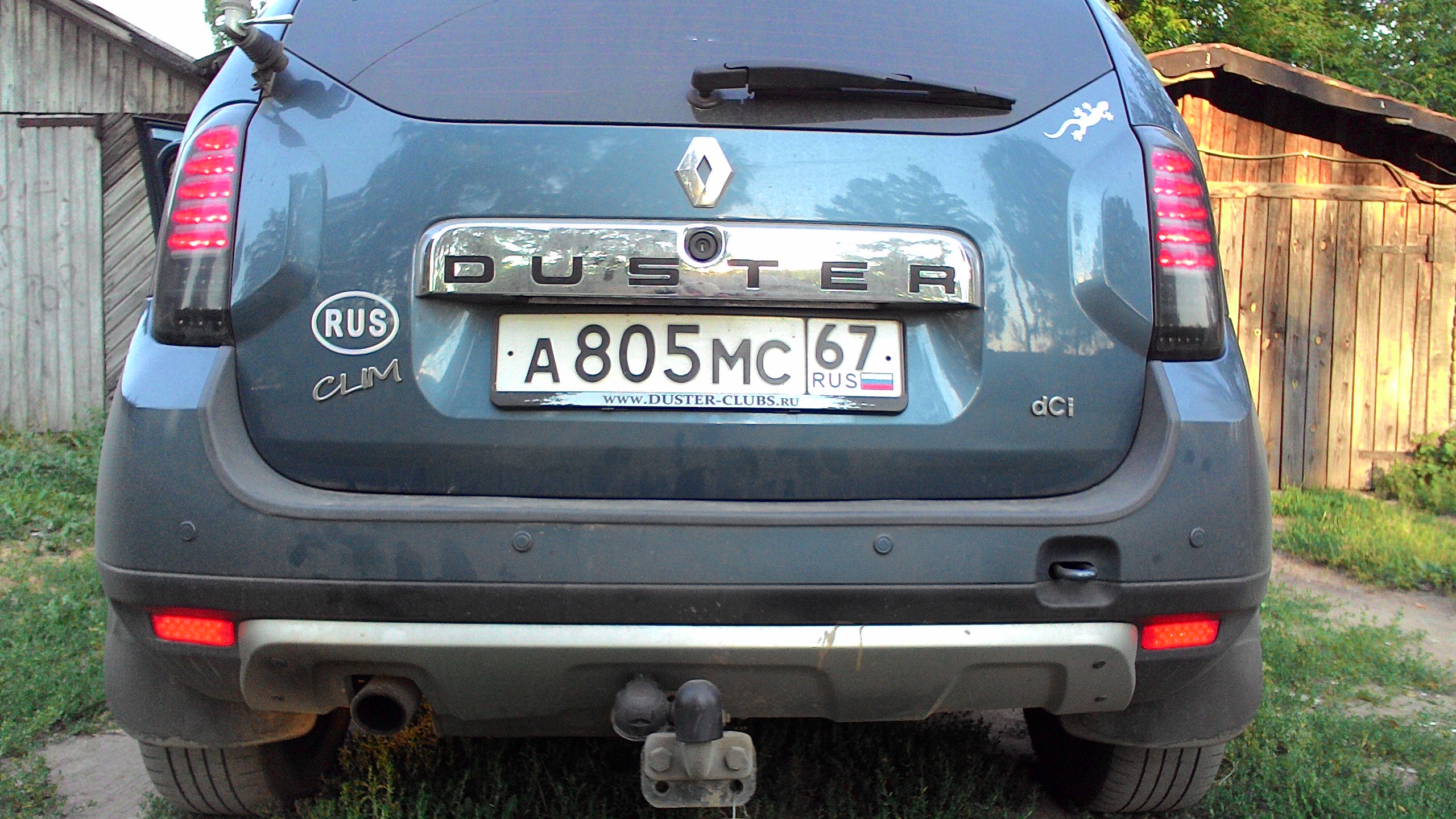

Из катафотов сделал дополнительный стоп. В три ряда по 2 секции красной светодиодной ленты. Подсоединял через драйвер к правому фонарю в нише домкрата.
http://duster-clubs.ru/forum/attachm...1&d=1439359990
http://duster-clubs.ru/forum/attachm...1&d=1439359990
http://duster-clubs.ru/forum/attachm...1&d=1439359990

а что за драйвер?
можно поподробней?

На LM317 обыкновенный стабилизатор тока.
http://авто-поделки.рф/wp-content/up...E%D0%BA219.jpg

и ещё для идиотов можно написать номинал R1 или как его посчитать?

Если очень просто, то 1,25 делить на ток. Моя конструкция потребляет 260мА.
1,25/0,26=4,8 Ом. Ближайший 5,1 Он и был впаян.

На мой взгляд, стопы нужно поднимать на уровень глаз или чуть выше, а все что ниже основных, лишняя возня.

Кто нибудь подскажет, как снять повторитель стоп сигнала с облицовки двери, а то я открутил болты, а дальше побоялся крепёж сломать.

http://www.renault-duster.dv13.ru/el...yatie-signala/ вот.

Спасибо. Завтра попробую снять.

Спасибо Валерий. Еще вопрос - под тонировкой будет видно или вырезать окно в пленке ? :mda:

Сегодня поставил такую лампу(красного света) http://ru.aliexpress.com/item/High-P...366923292.html
и блок стробоскопа http://ru.aliexpress.com/item/12-24V...523563925.html

Вышло очень неплохо. Лампа светит как раз в отражатель. Блок стробоскопа приклеил на скотч под крышкой фонаря.

Будет слабже видно, но ярче чем лампы.

Не рекомендую резать пленку. Выглядит очень колхозно. А светодиоды и так хорошо видно будет. У меня тонировка 20% была и стоп от Гранты.
В крайнем случае сначала без выреза поставьте, посмотрите. Вырезать всегда успеете:)
