Доработка подсветки багажника.


В данной теме делимся своими доработками подсветки багажника.

Я просто вставил рядом с фонарем подсветки аккуратную маленькую клавишу (разорвав цепь +). Включаю подсветку по необходимости:friends:

Вот выцепил из одноклассников вариант подсветки. Но на мой взгляд не практично. При закрытой пятой двери и загруженном багажном отделении можно повредить фонарь.

http://duster-clubs.ru/forum/attachm...2&d=1383671611
http://duster-clubs.ru/forum/attachm...3&d=1383671611

Подсветка багажника.


Это для меня больная тема. Я плохо вижу в темноте и мне темно в салоне и багажнике.

Все на что меня хватило, так это на то, чтобы в пластиковый кожух задней левой стойки врезать "Плафон освещения салона одинарный Logan 8200074362, а в кожух задней двери "Плафон освещения бардачка код 8200418356.

http://www.dusterclubs.ru/vb/attachm...1&d=1349638903

Плафон в задней левой стойке.
Он там потому, что:
1. штатная подсветка багажника закрывается багажом.
2. сидя за рулем, фонарь не виден в зеркало и он не машает вести машину, даже если включен.
3. место подключения рядом: штатный плафон багажника.
Без него:

http://duster-clubs.ru/forum/attachm...6&d=1365970476

С ним:

http://duster-clubs.ru/forum/attachm...7&d=1365970476

Плафон на задней двери,там потому, что:
1. подход к багажнику не освещен ни чем.
2. в темную осеннюю ночь фонарик светит метров на 6-7 вокруг, не смотря на свои размеры.
Подключил - плюс к лампе подсветки номера, минус - через диодную развязку к концевику двери багажника. Светиться при открытой пятой двери и включенных габаритах.

http://www.dusterclubs.ru/vb/attachm...2&d=1349638903

Все лампы накаливания заменены на светодиодные. От них света стало значительно больше.

Такой фонарь заменить светодиодной лентой поближе к внешнему периметру пятой двери - и ничего ей не будет. Ближе к внешнему - чтоб пространство у машины подсвечивало в темное время суток.

Можно! Но, зато какая ЛЮСТРА!!! Света хватит на всю парковку!

подробнее в БЖ

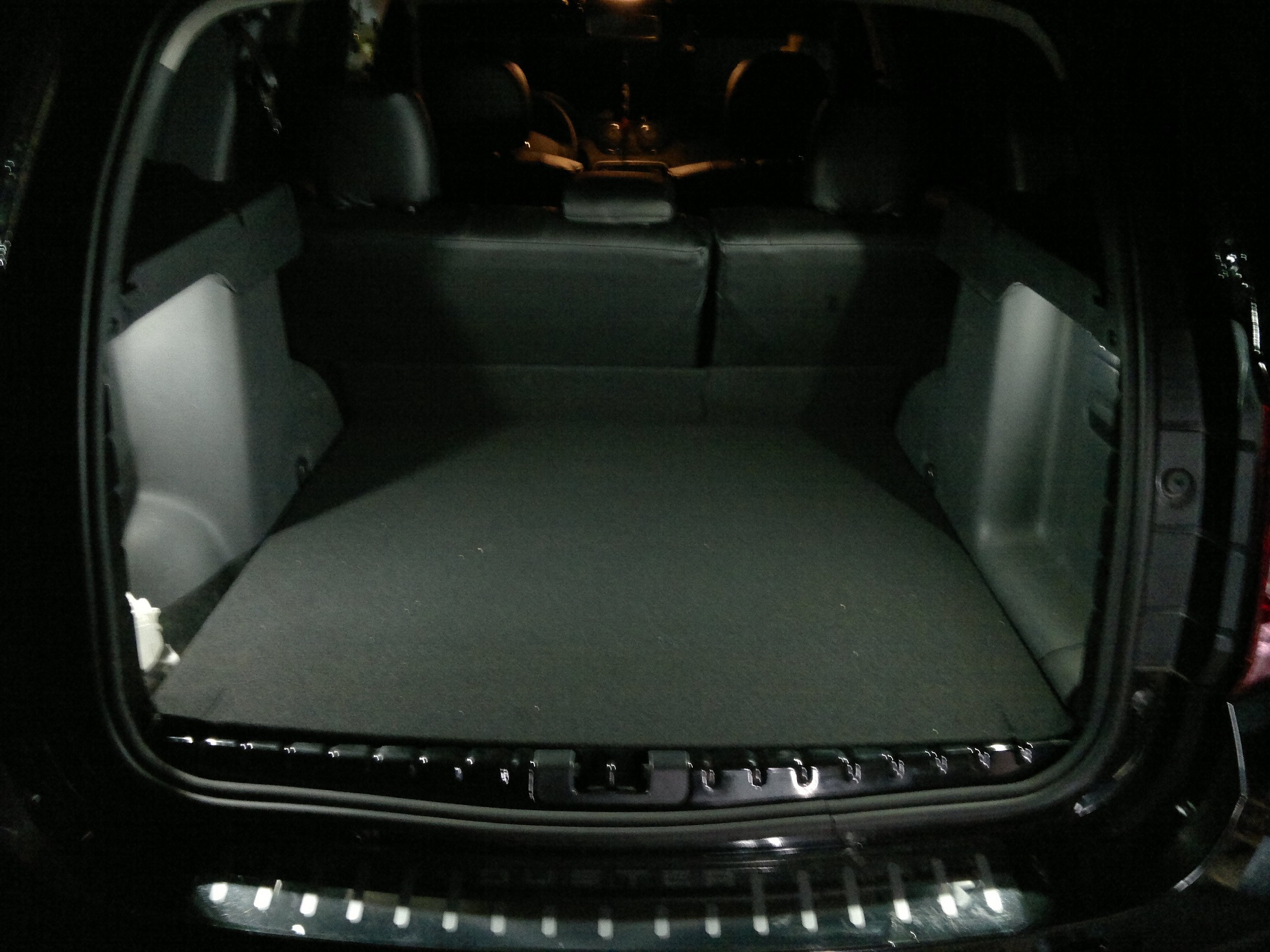

а вот мой вариант
http://duster-clubs.ru/forum/attachm...4&d=1378832774
http://duster-clubs.ru/forum/attachm...5&d=1378832774
http://duster-clubs.ru/forum/attachm...4&d=1383764201

подробности в БЖ тут, тут и тут

Вот мой бюджетный вариант:....кнопка(15р.) и диодная плитка.(157р.)

Ничего не понятно- поднесите лампу к глазам-включите её. "Зайца" получили? а теперь попытайтесь передать словами насколько ярко вам от включения лампы.
Вот и нам ничего не ясно-насколько лучше стало в сравнении с штатной 5W лампочкой. Надо освещенностьбагажника показывать-а не степень засветки камеры... ИМХО.

Доброго времени суток. Немного улучшив Ваше решение получилось такое освещение-взяты: выключатель(в радиоотделах) и 2-ва повторителя поворота от WV,Audi с лампами в 5w-освещения достаточно(освещается сам багажник и улица). Вся схема запитана от освещения номера(схема прилагается).

Дело было вечером, делать было нечего...

Заказал у китайцев по ошибке 12V потолочные светильники, думаю надо их в машину приделать, че валяться без дела будут...

Итак, вот сами лампы:

http://forum.dusterclub.ru/attachmen...2&d=1387044475

Расколол их:

http://forum.dusterclub.ru/attachmen...3&d=1387044496

Взял доску тикового дерева:

http://forum.dusterclub.ru/attachmen...4&d=1387044524

Вырезал из нее плафон:

http://forum.dusterclub.ru/attachmen...5&d=1387044563

http://forum.dusterclub.ru/attachmen...6&d=1387044571

Установил лампы:

http://forum.dusterclub.ru/attachmen...7&d=1387044580

http://forum.dusterclub.ru/attachmen...8&d=1387044615

http://forum.dusterclub.ru/attachmen...9&d=1387044622

http://forum.dusterclub.ru/attachmen...0&d=1387044631

http://forum.dusterclub.ru/attachmen...1&d=1387044639

Светит вроде хорошо, как в багажник поставлю фото добавлю

---------- Сообщение добавлено в 22:19 ---------- Предыдущее сообщение размещено в 22:18 ----------

Свет теплый, 3000-3500К

---------- Сообщение добавлено в 22:23 ---------- Предыдущее сообщение размещено в 22:19 ----------

Все из подручных средств:drinks:

Все, доделал!

Подключено напрямую от АКБ, (я всегда и все так подключаю), через 5А предохранитель...

http://forum.dusterclub.ru/attachmen...7&d=1387126394

http://forum.dusterclub.ru/attachmen...8&d=1387126404

http://forum.dusterclub.ru/attachmen...9&d=1387126412

http://forum.dusterclub.ru/attachmen...0&d=1387126420

Штаную го-но подсветку отключил, т.к. она ничего не освещает и непонятно по какому алгоритму работает...

светит при открытой любой двери :)
выключается при закрытии штатным ЦЗ
это факты

Мне все равно не нравилось, отключил ее нафиг, не освещает ничего

---------- Сообщение добавлено в 21:06 ---------- Предыдущее сообщение размещено в 21:03 ----------

Просто я не понял логики работы алгоритма подсветки, вот я например сижу в машине,
на улице темно, открываю дверь, а подсветка багажника загорается...
Зачем собственно говоря? Я просто открыл дверь и мне в багажник не надо! Это тоже самое, что дома например, открываешь дверь в туалете, а загорается свет на кухне...

---------- Сообщение добавлено в 21:08 ---------- Предыдущее сообщение размещено в 21:06 ----------

Теперь мне удобно, свет загорается когда мне нужно и светит откуда нужно...

Если делать подсветку на пятой двери, то лучше в нишу накладки и выключатель рядом ,в противном случае можете повредить подсветку при закрывании ,грузом в багажнике.

Хорошее сравнение. :sarcastic_hand: Слов нет )))

А вот и мои 5 копеек в общую копилку 5-х "просветленных" дверей:
https://b-a.d-cd.net/22145d4s-960.jpg
https://g-a.d-cd.net/c6145d4s-960.jpg
https://h-a.d-cd.net/e9145d4s-960.jpg
https://d-a.d-cd.net/d145d4s-960.jpg
В качестве ламп - диодные линзованные сборки от торгового оборудования, подключены через тумблер(БЕЛЫЙ), независимо от родной подсветки

Фигасе люстра!
Клубни, я один фоток в сообщении Vovsor не вижу?
