Привожу схему доработки для регулировки паузы дворников на реле 37.3777-03.
Реле подойдет и аналогичное с такими-же обозначениями контактов, оно подвязывается хомутом снизу к рулевой колонке внутри внутри кожухов. Я купил для реле подходящую шестиконтактную колодку с проводами.
Схема доработок и расположение контактов разъема в приложении.




Регулировка паузы с помощью реле 722.3777-01.
Регулировка паузы с помощью реле 723.3777-01 на Ларгусе.
Регулировка паузы переднего и заднего стеклоочистителей на одном реле.
Наглядная распиновка подрулевого разъёма стеклоочистителя омывателя Дастера. Ряд "А".
Наглядная распиновка подрулевого разъёма стеклоочистителя омывателя Дастера. Ряд "В".

Регулировка паузы стеклоочистителя


На соседнем форуме есть такая тема.Украинские парни продавали(компания АВТО-ШТУЧКИ вроде)по 500 р.Я взял и регулятор паузы и удлинитель поворота.Не то не другое на мой Authentique не подошли.В разъемах просто нет проводов куда подключать((

Ребята у Энергомаша есть прекрасные програмируемые реле стеклоочистителя: http://www.12v.ru/site.xp/050050050124.html у меня на 2107 стояло такое... красота... пауза взмахов в преривистом режиме регулировалась от секунды до 45сек. А также если побрызгать на стекло жидкостью через доли секунды шёл взмах щёток...! Я правда ещё не разбирался... но думаю её запросто можно будет подключить и на дастер... знать что за реле стеклочистителя стоит на дастере!?? Пока до этого не добрался... (((
Этот девайс от "энергомаш" продаётся в Москве в магазине напротив авторынка на Южнопортовой. цена у него 180-290руб в зависимости от авто... проблема в том что они заточены под конкретные авто, на дастер придётся резать на их стандартные разъёмы (т.к. они заточены под ВАЗ,ГАЗ,ШНивку...) и впаивать в проводку Дастера также как и в этом девайсе!
Влад, думаю что 2 бутылочки пива и 2е эл.схемы Дастер и Шевика,Калины,Соболя... (реле которых стоят 169руб) и за полчаса можно родить общую эл.схемку где сигнал на реле приходит: с концевика его моторедуктора для того чтобы реле знало что щётки сделали ход туда-сюда, +12-постоянного-после замка зажигания, +12 переключателя преривистого режима, масса, + на электронасос стеклоочистителя.
Вот и получиться регулятор длины паузы стеклоочистителя между взмахами от 1 до 45сек. менее чем за 200руб...!!!

не вы первый с этой идеей, не получится, там все в монолитном блоке...

Где там... в монолитном блоке?
http://www.12v.ru/site.xp/050050050124052050055124.html
http://www.12v.ru/site.xp/050050050124052051054124.html

http://duster-clubs.ru/forum/showthr...099#post120099

Так надо написать письмо от имени форума в этот калужский "Энергомаш" - мол, сделайте програмируемое реле стеклоочистителя на Дастеры/Сандеро/Логаны. Они просто не знают, что у этих машин нет такой функции.

Проблема в том что они делают законченую конструкцию... т.е. их регулятор паузы с помощью штатных разъёмов втыкается в разрыв штатной эл.проводки... тут сложнее... во первых надо достать штатные разъёмы Рено, и для начала пр-ва надо несколько десятков, а может сотня тысяч возможных потребителей сего продукта к той или иной их продукции... просто легче сделать навесным монтажом в штатную проводку, как к примеру Skipper-Влад устанавливал круиз-педаль бустер!

Реле установлено на машину? Оно работает?

Это бред! Просто не поняли куда тыкать. Все можно подсоединить и все будет работать.

Без пива за сутки рождено)))

мы его обходим.

jk1950, реле какое брал? 39.3777-03 или 724.3777-01 от Энергомаша http://www.12v.ru/site.xp/050050050124052050055124.html
с пивом вышло быстрее! )))

Да, установлено и работает, иначе не писал бы.


Реле поставил 39.3777-03 (какое нашел). 724.3777-01 тоже годится, видимо даже лучше - будет задержка воды на 0.5 с. Подойдет любое с таким набором контактов.
Реле воткнуто в подходящую 6-и контактную колодку, провода от нее припаяны к контактам штатного разъема Duster-а. Для припайки снимается черная крышечка спереди разъема, приподнимантся фиксатор контакта и вынимается контакт в сторону проводов.

---------- Сообщение добавлено в 14:38 ---------- Предыдущее сообщение размещено в 14:14 ----------

Я, ввобще, не понимаю, почему такую схему не реализовали французы?
Ей чена "три копейки". До этого 11 лет отъездил на ВАЗ 2111 с таким реле, очень удобно. Покатавшись на Duster-е в дождь, понял, что мне не хватает цензурных слов.

Здесь три копейки, там три копейки сэкономили, вот и получился Дастер!
Как это? Можно для бестолковых! (Я, про задержку воды)

У меня стояло реле от энергомаша которая начиналась на 724.3777-01 так вот когда вы нажимали на брызгалку то сначало брызгается вода на стекло, а через 0,5-1сек стеклочистители совершали три непрерывных хода (туда-сюда). Реле брал в магазине на южнопортовой в Москве, метров 100 от метро, окна автомагазина находятся на первом этаже дома окна магазина выходят на южнопортовый авторынок! Цена девайса незначительно отличается от сайтовой "Энергомаша" так как магазин является их оф.дилером!

Значит, всё-таки задержка дворников (стеклоочистителей)... :smile:

Конечно, я не так выразился.

Плохо инструкцию читал.

Я , в свое время, реализовал эту идею на Логане.

Реле-регулятор паузы стеклоочистителя 722.3777-01

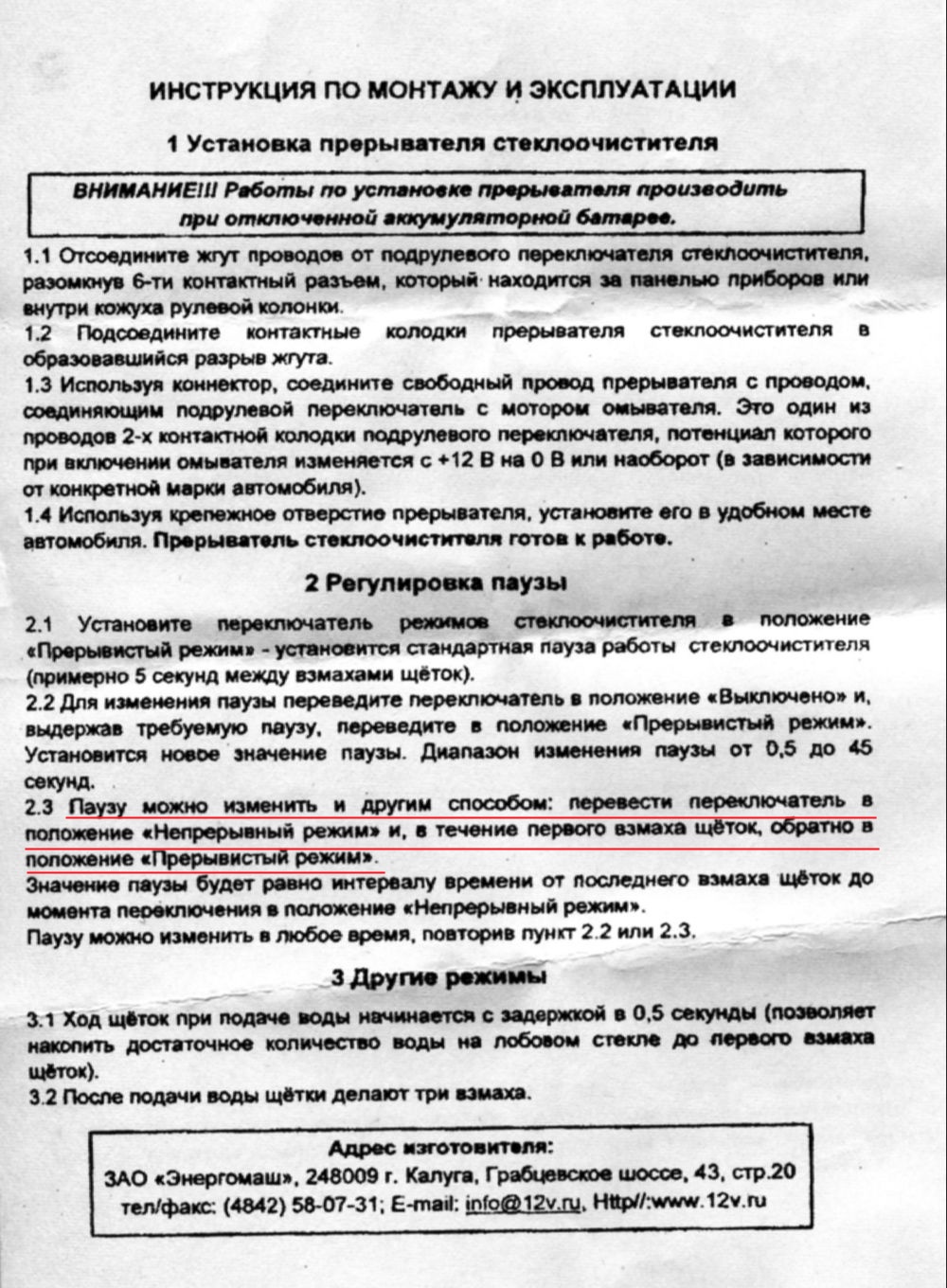

Мануал:

http://duster-clubs.ru/forum/attachm...0&d=1381859924
http://duster-clubs.ru/forum/attachm...1&d=1381859924

Схема переднего ст. оч.:

http://img-fotki.yandex.ru/get/9325/...b1ded6_XXL.jpg
ps Думаю, jk1950 простит меня за пользование его схемкой.

Подробнее тут.

Не забудте соединить свободный провод (п. 1.3 мануала) с двумя розовыми проводами (контакт А4 переключателя)

ИМХО без него не будут включаться дворники при омывайке.

dg972, а можно небольшое пояснение, если подключать реле 722.3777-01 не к передним дворникам, а к заднему.
Разъем там ведь один, отвечающий за дворники. А в чем различие по подключению будет?
