Вложений: 2
Привожу схему доработки для регулировки паузы дворников на реле 37.3777-03.
Реле подойдет и аналогичное с такими-же обозначениями контактов, оно подвязывается хомутом снизу к рулевой колонке внутри внутри кожухов. Я купил для реле подходящую шестиконтактную колодку с проводами. Схема доработок и расположение контактов разъема в приложении. Схема доработок и расположение контактов разъема.
Регулировка паузы с помощью реле 722.3777-01. Регулировка паузы с помощью реле 723.3777-01 на Ларгусе. Регулировка паузы переднего и заднего стеклоочистителей на одном реле. Наглядная распиновка подрулевого разъёма стеклоочистителя омывателя Дастера. Ряд "А". Наглядная распиновка подрулевого разъёма стеклоочистителя омывателя Дастера. Ряд "В". |
Регулировка паузы стеклоочистителя
На соседнем форуме есть такая тема.Украинские парни продавали(компания АВТО-ШТУЧКИ вроде)по 500 р.Я взял и регулятор паузы и удлинитель поворота.Не то не другое на мой Authentique не подошли.В разъемах просто нет проводов куда подключать((
|
Ребята у Энергомаша есть прекрасные програмируемые реле стеклоочистителя: http://www.12v.ru/site.xp/050050050124.html у меня на 2107 стояло такое... красота... пауза взмахов в преривистом режиме регулировалась от секунды до 45сек. А также если побрызгать на стекло жидкостью через доли секунды шёл взмах щёток...! Я правда ещё не разбирался... но думаю её запросто можно будет подключить и на дастер... знать что за реле стеклочистителя стоит на дастере!?? Пока до этого не добрался... (((
Этот девайс от "энергомаш" продаётся в Москве в магазине напротив авторынка на Южнопортовой. цена у него 180-290руб в зависимости от авто... проблема в том что они заточены под конкретные авто, на дастер придётся резать на их стандартные разъёмы (т.к. они заточены под ВАЗ,ГАЗ,ШНивку...) и впаивать в проводку Дастера также как и в этом девайсе! Влад, думаю что 2 бутылочки пива и 2е эл.схемы Дастер и Шевика,Калины,Соболя... (реле которых стоят 169руб) и за полчаса можно родить общую эл.схемку где сигнал на реле приходит: с концевика его моторедуктора для того чтобы реле знало что щётки сделали ход туда-сюда, +12-постоянного-после замка зажигания, +12 переключателя преривистого режима, масса, + на электронасос стеклоочистителя. Вот и получиться регулятор длины паузы стеклоочистителя между взмахами от 1 до 45сек. менее чем за 200руб...!!! |
Цитата:
|
Цитата:
http://www.12v.ru/site.xp/050050050124052050055124.html http://www.12v.ru/site.xp/050050050124052051054124.html http://duster-clubs.ru/forum/showthr...099#post120099 |
Так надо написать письмо от имени форума в этот калужский "Энергомаш" - мол, сделайте програмируемое реле стеклоочистителя на Дастеры/Сандеро/Логаны. Они просто не знают, что у этих машин нет такой функции.
|
Цитата:
|
Цитата:
Цитата:
Цитата:
Цитата:
|
jk1950, реле какое брал? 39.3777-03 или 724.3777-01 от Энергомаша http://www.12v.ru/site.xp/050050050124052050055124.html
Цитата:
|
Цитата:
Цитата:
Реле воткнуто в подходящую 6-и контактную колодку, провода от нее припаяны к контактам штатного разъема Duster-а. Для припайки снимается черная крышечка спереди разъема, приподнимантся фиксатор контакта и вынимается контакт в сторону проводов. ---------- Сообщение добавлено в 14:38 ---------- Предыдущее сообщение размещено в 14:14 ---------- Я, ввобще, не понимаю, почему такую схему не реализовали французы? Ей чена "три копейки". До этого 11 лет отъездил на ВАЗ 2111 с таким реле, очень удобно. Покатавшись на Duster-е в дождь, понял, что мне не хватает цензурных слов. |
Цитата:
Цитата:
|
Цитата:
|
Цитата:
Цитата:
|
Цитата:
|
Цитата:
|
Я , в свое время, реализовал эту идею на Логане.
|

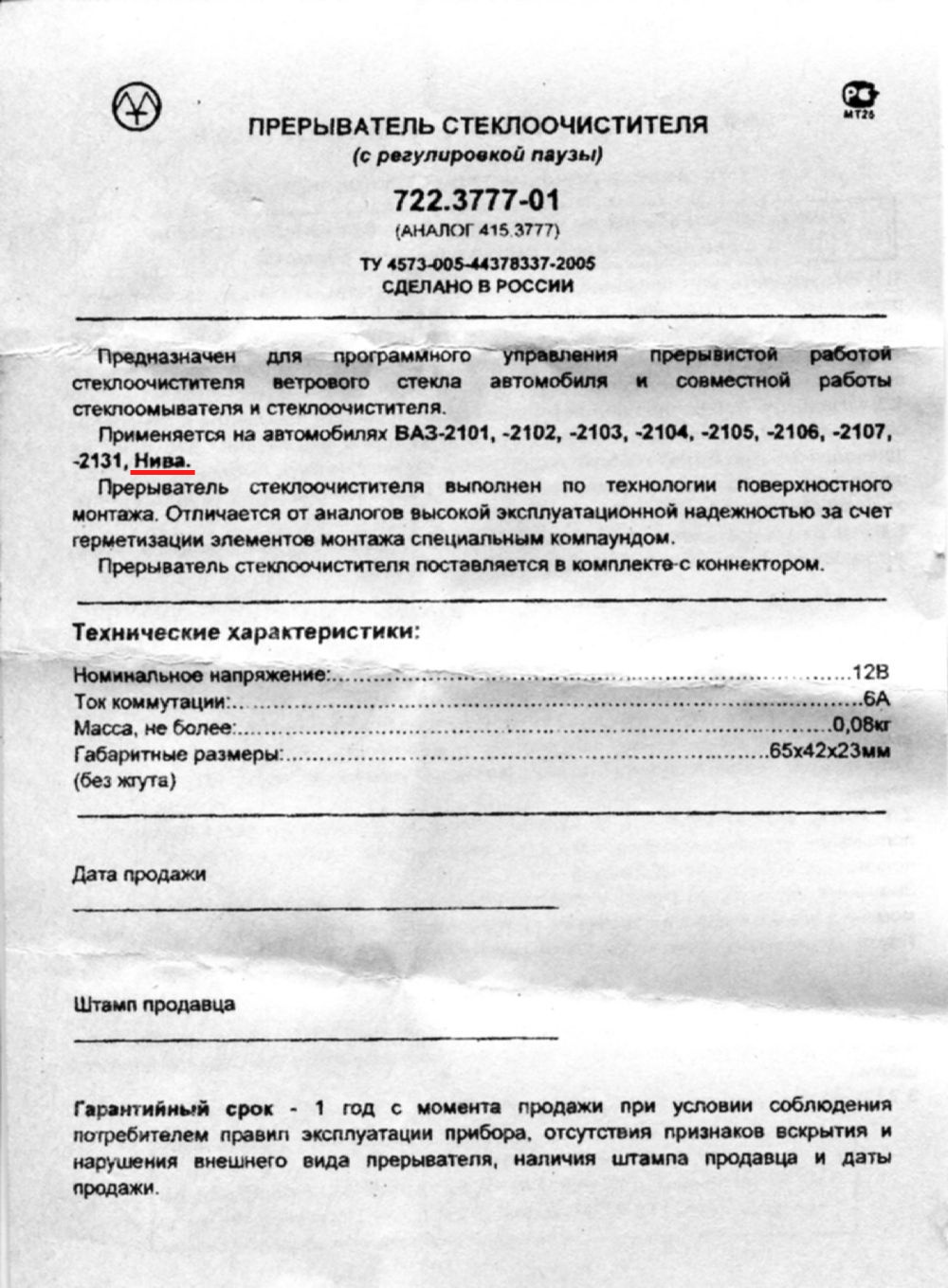

Реле-регулятор паузы стеклоочистителя 722.3777-01
Мануал: http://duster-clubs.ru/forum/attachm...0&d=1381859924 http://duster-clubs.ru/forum/attachm...1&d=1381859924 Схема переднего ст. оч.: http://img-fotki.yandex.ru/get/9325/...b1ded6_XXL.jpg ps Думаю, jk1950 простит меня за пользование его схемкой. Подробнее тут. |
Не забудте соединить свободный провод (п. 1.3 мануала) с двумя розовыми проводами (контакт А4 переключателя)
|
ИМХО без него не будут включаться дворники при омывайке.
|
dg972, а можно небольшое пояснение, если подключать реле 722.3777-01 не к передним дворникам, а к заднему.
Разъем там ведь один, отвечающий за дворники. А в чем различие по подключению будет? |
Цитата:
|
Цитата:
Коричневый _ масса. Синий - В4. Желтый - в разрез провода от В2 со стороны переключателя. Черный - в разрез провода от В2 со стороны мотора. Белый (или розовый, но не красный) - В1. Должно работать. Сам еще не пробовал. Интересно мнение jk1950. Алгоритм работы заднего дворника ясен? При повороте крутилки в первое положение включиться Прерывистый режим с паузой около пяти секунд, Следующее положение - евродворник. Длительность паузы регулируется через отключение и включение дворника. Т.е. непрерывного режима не будет, вместо него можно выставить минимальную паузу в 0,5 секунды. (Смотри мануал выше: "Диапазон регулировки паузы 0,5 - 45 секунд") |
Спасибо. Тогда остается вопрос, куда подключать красный провод?
|
Красный и зеленый - не подключаем. Это сухие нормально замкнутые контакты реле.
lime, это моё имхо, надо пробовать. |
Похоже, должно работать. Если бы знать соответствие цветов проводов реле 722.3777-01 и обозначений контактов реле 39.3777-03, былоло бы легче думать.
Если у Вас получится, замутю себе весной то же. Правда, места в кожухе маловато для второго реле. |
Цитата:
http://tdavtopribor.ru/UserFiles/Image/img103_19515.jpg 39.3777-03 http://www.neva-pl.ru/upload/resize_...39_3777_03.jpg Габарит первого реле меньше. Две штуки встанут без проблем. Одно под трубой рулевого вала, второе слева от неё. Закрепить можно пластиковыми стяжками. Зато второе проще поменять, если что. Было бы интересно сделать автоматическое включение заднего дворника при работающем переднем и включении задней передачи. |
Докладываю. В принципе, для заднего дворника схема рабочая. Работает все, кроме задержки 0,5 сек. при включении. Видно, что-то не учли до конца. Реле щелкает, так что его лучше обернуть в звукоизолирующий материал.
|
Цитата:
Цитата:
|
При включении дворник сразу начинает махать. Т.е. никакой. А вообще эти пол секунды есть. Если выключить и сразу включить.
|
Цитата:
Дело в том, что я тоже сегодня вкорячил реле. При включении, сразу пуза 4-5 секунд. Все работает так как я и хотел. |
Точно Энергомаша из Калуги. При включении сразу взмах, затем пауза 5 сек.
|
Цитата:
|
Цитата:
---------- Сообщение добавлено в 14:37 ---------- Предыдущее сообщение размещено в 14:31 ---------- Хотя, если после выключения-включения сразу идет взмах, можно в это время полить, ИМХО. |
Цитата:
|
Цитата:
|
Завтра тоже куплю 2 шт. и буду ставить, ибо это единственное , что мне не хватало в дастере.
|
Если что - спрашивай, поможем)
|
Цитата:
|
Цитата:
|
Цитата:
|
