Цитата:
|
Наклеиваем символику (наклейки)
Вложений: 15
Вот и подвернулась возможность попасть в теплый гараж. Не использовать данную возможность и не наклеить логотип клуба было бы кощунством, но все по порядку (сори за грязный автомобиль)....
Итак, имеем наружную наклейку (логотип) http://www.duster-clubs.ru/forum/att...1&d=1363514503 и наружные текстовые наклейки http://www.duster-clubs.ru/forum/att...1&d=1356946533 А так же необходимые принадлежности (средство для обезжиривания поверхности, мягкую чистую ткань, канцелярский нож, ракель) Вложение 6210 Определяем место наклеивания. Подготавливаем поверхность чщательно обезжирив и высушив Вложение 6211 Так как я решил клеить черные текстовые на серебристые рейлинги (каждый выбирает по своему усмотрению), то размечаем место приклеивания (решил клеить по центру). Длина сверху примерно 84 см, длина наклейки 30 см, в итоге получаем 27 см+30 см+27 см. Вложение 6212 Кусочком изоленты (карандаша под рукой не оказалось, может и к лучшему :smile:) намечаем начало текста наклейки Вложение 6213 Итак поверхность готова для монтажа. Готовим саму наклейку (хоть ранее монтажная пленка была разглажена по поверхности наклейки, но со временем и от разницы температур монтажка отстает от поверхности наклейки). Ракелем (можно использовать что либо плотное, но не оставляющее задиры на пленке, например дискету 3,5" - ранее неоднократно выручала) проглаживаем монтажку. Так как у меня две наклейки под одним целым куском монтажки аккуратно разделяю канцелярским ножом на две части (при этом бумажную подложку не разрезаю - кому как будет удобно) Вложение 6214 Аккуратно отделяем монтажную пленку от бумажной подложки, следим чтобы наклейка (символы) оставались на монтажке, при необходимости аккуратно придерживая монтажку натянутой поддеваем канцелярским ножом не прилипший к монтажке символ (можно увидеть на первом вложении в миниатюрах, символ S не прилип полностью к монтажке) Вложение 6215 Монтажную пленку с прилипшими символами позиционируем на подготовленное место и аккуратно прикладываем (следим чтобы при монтаже у нас не оказалась вздутий пленки, пузырей, складок или смещения) Вложение 6216 Ракелем разглаживаем наклейку на поверхности через монтажную пленку. Вложение 6217 Аккуратно отделяем монтажную пленку Вложение 6218 И вуаля! Вложение 6219 Аналогично наклеиваем на второй рейлинг текстовую наклейку и наклейку (логотип) ЗЫ Добавлю фото наклеек на чистой машине... На чистой ИМХО будет симпатичней ;) |
Штатная 4WD на Китайскую 4х4
Вложений: 3
Начитавшись форумов, решил заменить штатную 4WD на Китайскую 4х4...
Аккуратно поддев с одного края штатную наклейку отделяем от кузова автомобиля (необходимо осуществлять эту процедуру при хорошо прогретом кузове автомобиля). Штатная наклейка имеет бумажную основу и легко рвется, так что отделяем потихоньку аккуратно... Подготавливаем место наклеивания нашей эмблемы 4х4 (очищаем, обезжириваем и даем высохнуть поверхности). Отделяем защитную бумагу с клеевой основы эмблемы и монтируем на кузов автомобиля. |
Дворники (щетки стеклоочистителя)
Вложений: 2
Поставил дворники (щетки стеклоочистителя) Anco CONTOUR.
Водительская 24" (61 см), пассажирская 21" (53,3 см). http://www.pika.de/angebot/anco21.JPG Первые впечатления положительные. Будем посмотреть. |
Вложений: 3
Цитата:
|
Влад, наклейки нормальные, держатся и не только при первой мойки, я весь в наклейках :drinks:
|
Цитата:
|
Устанавливаем защиту редуктора и бензобака от ПАТРИОТ
Вложений: 26
Благодаря форуму, а отдельный респект Андрею (Zap) за реализацию клубной закупки и суету по защитам от ПАТРИОТ, приобрел и установил внедорожный комплект (защита редуктора и бензобака):
Вложение 6363 Вложение 6364 ЗЫ от себя хотелось бы добавить (не хотел бы огорчить ребят, но по упаковочной таре им стоит взять пример с Карта) Приступим к установке по порядку: Проверяем комплектность Вложение 6365 Проверяем резьбу во всех наваренных гайках для избежания коллапса при установке (все болты вкручиваются от руки) Вложение 6366 Далее следуем по инструкции Вложение 6367 Так как в комплектации отсутствует шайба-гровер, дополнительно был приобретен фиксатор резьбы (разборный), так же его преимущество - стойкость к коррозии резьбовых соединений (ИМХО - Патриоту стоит взять на заметку и доукомплектовать свои комплекты чем-либо подобным). Вложение 6368 При монтаже защиты все болты (гайка) на место ставились на фиксатор резьбы (береженого... ) Вложение 6369 Приступим. Имеется хитрая гайка крепления бензобака, рожковым ключом ее не взять (очень неудобно), да и в дальнейшем будет удобнее воспользоваться удлиненной головкой на 13. Откручиваем штатное крепление бензобака (откручиваем не все сразу, так на всякий случай. Открутили - поставили кронштейн, закрутили, после переходим к следующему) Вложение 6370 Откручиваем гайку для установки кронштейна №1 Вложение 6371 Устанавливаем кронштейн №1 (обратите внимание кронштейны промаркированы, главное внимательно все делать) Вложение 6372 Устанавливаем кронштейн №2 Вложение 6373 Устанавливаем кронштейн №3 (здесь потребуется головка на 18) Вложение 6374 Вложение 6375 Устанавливаем кронштейны под защиту редуктора (так же используя головку на 13) Вложение 6376 Вложение 6377 Вложение 6378 После того как кронштейны установлены, в технологическое отверстие балки заднего моста устанавливаем закладную планку Вложение 6379 Вворачиваем болт в закладную планку Вложение 6380 Приступаем к навешиванию защиты. Начинаем с защиты редуктора. На вкрученный в закладную планку задней балки болт одеваем прорезью защиту Вложение 6381 Вложение 6382 Наживляем ее в кронштейнах Вложение 6383 Прикладываем защиту бензобака и так же наживляем ее в кронштейнах (3 точки крепления). Ориентируем обе защиты (бака и редуктора) благодаря овальным прорезям под крепление. Устанавливаем закладную планку для крепления защиты бензобака и редуктора между собой Вложение 6385 Выравниваем и затягиваем болтами Вложение 6386 Протягиваем все оставшиеся болты крепления защиты к кронштейнам. Вложение 6387 Вложение 6388 Вложение 6389 Все, защита установлена (ставилась в одиночку, в одной руке фотоаппарат, в другой гаечный ключ, болты и т.п. подавал себе ногами :prankster2: - по времени ушло около часа с перекурами) Дополнительно хотелось бы добавить: 1. Подгонять и гнуть ни чего не пришлось, все встало как родное... Только мое ИМХО (в принципе понимаю что цена может увеличиться в большую сторону, но качество должно обеспечиваться - это лицо фирмы) 2. Патриоту нужно думать над технологией покраски, краска легко сбивается с кронштейнов и шелушится... 3. Упаковка (писал ранее) 4. На сегодняшний день почти все производители тюнинга комплект дополняют необходимыми материалами, как у Карта в комплекте тюбик с силиконом + салфетки), так и Патриоту стоит задуматься по поводу фиксатора резьбы. |
Цитата:
|
Цитата:
|
Благодаря таким людям как вы (в одной руке ключ гаечный, в другой фото или видео камера) такие как мы отдаём вам низкий поклон за вашу НЕ лень, терпение и убитое НЕ зря время!!!:drinks::thank_you2:
|
Владислав,
а как встал кронштейн под болт на фото 1040? |
Цитата:
http://duster-clubs.ru/forum/attachm...7&d=1366046011 |
мне показалось, что очень близко к баку.
это при условии, что не ставим на выступающую пластмассу. |
Цитата:
|
Тезка, спасибо за отчет, все никак себе не поставлю :) И вопросик, а защита мешает контролировать и менять масло в муфте/дифференциале.
|
Цитата:
|
Мешает! У меня однозначно.
http://duster-clubs.ru/forum/attachm...1&d=1358009563 И судя по крепежу задней точки, у тебя, Влад, то же. |
Цитата:
|
Strusto, у меня шестигранник, и кажется на 10.
|
Цитата:
|
Видеорегистратор Carcam F2000
Вложений: 3
Приобрел папе в подарок на ДР регистратор Carcam F2000 на Ali.
Посылка пришла за 30 дней в целости и сохранности Цитата:
В комплекте: - регистратор, крепление (присоска), шнур питания от бортовой сети (прикуриватель/12В), HDMI кабель, USB кабель, AVI кабель, руководство (русский присутствует) http://duster-clubs.ru/forum/attachm...7&d=1366394346 Сравнение Carcam Q2 c F2000 http://duster-clubs.ru/forum/attachm...3&d=1366474972 http://duster-clubs.ru/forum/attachm...4&d=1366474972 http://duster-clubs.ru/forum/attachm...5&d=1366474972 |
Да, Q2 гомно полное. Ты вОвремя купил и за копейки: "Sorry, this item is no longer available!"
|
Цитата:
|
Цитата:
Жабо лишь уменьшает глубину ниши под лобовым стеклом, а так же облегчает уборку снега и льда... А сетка (то что Вы процитировали) становится преградой для крупного мусора перед трактом воздухозаборника... Эти два элемента (жабо и сетка/фильтр) выполняют различные задачи... |
Цитата:
http://www.aliexpress.com/wholesale/...71&groupsort=1 |
Цитата:
|
Цитата:
Цитата:
|
Цитата:
|
Цитата:
ЗЫ большинство ездит без спойлера от Карта и без защиты бензобака и редуктора, но все таки нашлись те кто заказывает ее и устанавливает... И.Т.П. ЗЫ зы стремление к лучшему и улучшению ни кто не отменял... |
Установка фаркопа Трейлер (без электрики)
Вложений: 10
Не долго мучаясь в выборе фаркопа остановился на фаркопе Трейлер по нескольким причинам:
1. Цена за комплект не кусается, да и клубная скидка присутствует у нашего партнера mnogofarkopov 2. При установке на автомобиль не требуется сверлить отверстия в кузове автомобиля. 3. Не нужно резать и снимать бампер Устанавливал фаркоп самостоятельно почти в одиночку, папа только ключи подавал... Установка заняла по времени примерно 40...50 минут... Вложение 7038 Для себя решил, электрику на данный момент не ставить, телеги в любом случае нет, да и во времени ограничен (устанавливал на новогодние праздники, пустили на вечер в теплый гараж) В багажнике отгибаем ковролин с левой стороны. Снимаем две пластиковые заглушки Вложение 7047 Вложение 7048 Аналогично поступаем и с правой стороны (здесь немного сложнее). Необходимо предварительно открыть нишу в которой закреплен домкрат и извлечь последний... Так как с нижней стороны днище хорошо промазано и отверстий не видно, пробиваем их подручными средствами (я использовал фигурную отвертку с короткой ручкой). А затем со стороны днища проделываем отверстия окончательно Вложение 7054 Устанавливаем кронштейны Вложение 7055 Со стороны глушителя жутко не удобно, но мы простых путей не ищем... Вложение 7056 Вложение 7057 Со стороны багажника на болты одеваем втулки (идут в комплекте с фаркопом) и наживляем гайками... Теперь самое интересное... Устанавливаем на кронштейны балку, при этом хорошо вспоминаем матерные слова (я да же и не догадывался сколько я знаю плохих слов :sarcastic:)... Вложение 7058 Совет: Перед установкой проверьте как вкручиваются крепежные болты в торцы балки, при необходимости пройдите метчиком... После того как все установлено, протягиваем все соединения, по две гайки в багажнике (справа и слева, крепление кронштейнов) и по две - крепление балки... Устанавливаем шар (или как он там правильно называется) Вложение 7059 и колпачок Вложение 7060 ЗЫ В последствии крюк был оцинкован... |
Вложений: 2
Некоторые данные по расходу:
1. АЗС "РОСНЕФТЬ" г. Ульяновск АИ-95-3 - маршрут Ульяновск - Бугульма http://duster-clubs.ru/forum/attachm...8&d=1368119901 2. АЗС "ЛУКОЙЛ" г.Бугульма АИ-95-5 - маршрут Бугульма - Ульяновск http://duster-clubs.ru/forum/attachm...1&d=1368122491 PS И туда и обратно двигался груженный под потолок, часть вещей на переднем пассажирском месте, плюс двое на заднем диване (1 взрослый и 1 ребенок). |

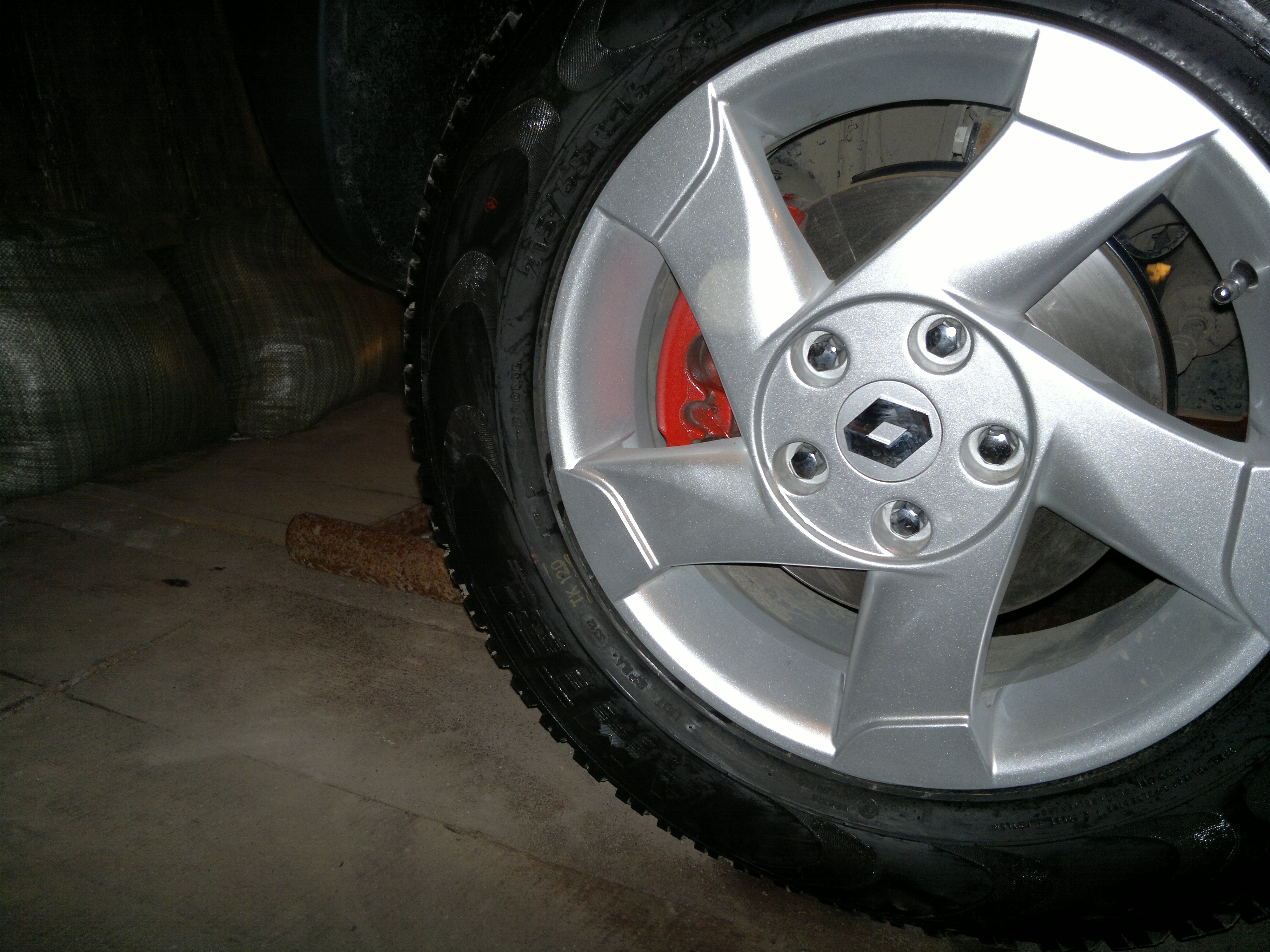

Окраска задних барабанов.
Вложений: 12
Не дожидаясь пока коррозия задних барабанов перейдет в развитую форму, что в дальнейшем усложнит и увеличит работу металлической щеткой и наждачной бумагой решил окрасить задние барабаны. Благо праздничные теплые дни позволили это сделать.
Итак, потребовалось: Аэрозоль с краской, преобразователь ржавчины http://www.duster-clubs.ru/forum/att...2&d=1368167570 Металлическая щетка http://evv.su/components/com_virtuem...duct/74850.jpg ветошь, газеты, малярный скотч, какой либо обезжириватель (я использовал спирт), домкрат, баллонный ключ... Описывать как поддомкратить и снять колесо не буду... Вот так выглядел задний барабан до начала работ. http://www.duster-clubs.ru/forum/att...3&d=1368167813 Тщательно обрабатываем барабан металлической щеткой до удаления максимума ржавчины. Протираем барабан ветошью от пыли и ржавчины, обезжириваем http://www.duster-clubs.ru/forum/att...4&d=1368167942 Наносим преобразователь ржавчины согласно указанных рекомендаций на этикетке (я использовал преобразователь, который оставляет после высыхания грунт под покраску). Готовый барабан для окрашивания http://www.duster-clubs.ru/forum/att...5&d=1368168138 Готовим область покраски. Закрываем бумагой не окрашиваемые элементы подвески. Закрываем область возможного попадания аэрозоля на кузовные детали автомобиля. Защищаем отверстия для крепления дисков, а так же винты http://www.duster-clubs.ru/forum/att...6&d=1368168332 Согласно рекомендациям на этикетке производим окраску и последующую сушку http://www.duster-clubs.ru/forum/att...7&d=1368168416 После высыхания удаляем бумагу и все остальное что являлось нашей защитой, одеваем колесо. Получаем вот такой вид http://www.duster-clubs.ru/forum/att...8&d=1368168516 для сочетания задних барабанов и передних суппортов, аналогично красим передние http://www.duster-clubs.ru/forum/att...9&d=1368168642 http://www.duster-clubs.ru/forum/att...0&d=1368168642 http://www.duster-clubs.ru/forum/att...2&d=1368168642 В общем зачете будем выглядеть так http://www.duster-clubs.ru/forum/att...3&d=1368168781 |
Ай молодца. Давно хотел этим заняться, да руки пока не дошли. Зачот тебе.:drinks:
|
Дополнительный плафон освещения багажника
Вложений: 15
В дополнение к уже модернизированному плафону освещения багажного отсека установил дополнительный.

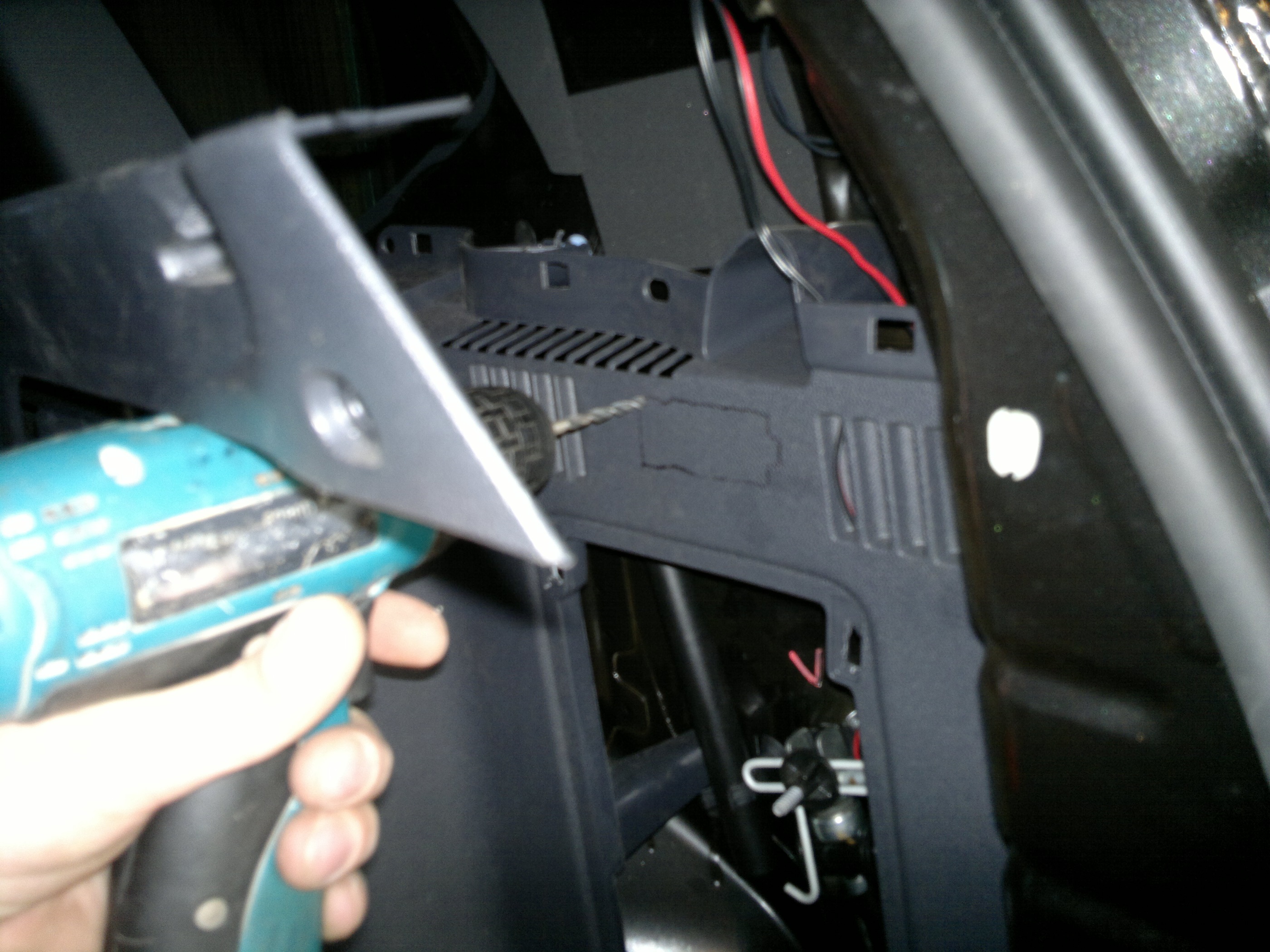

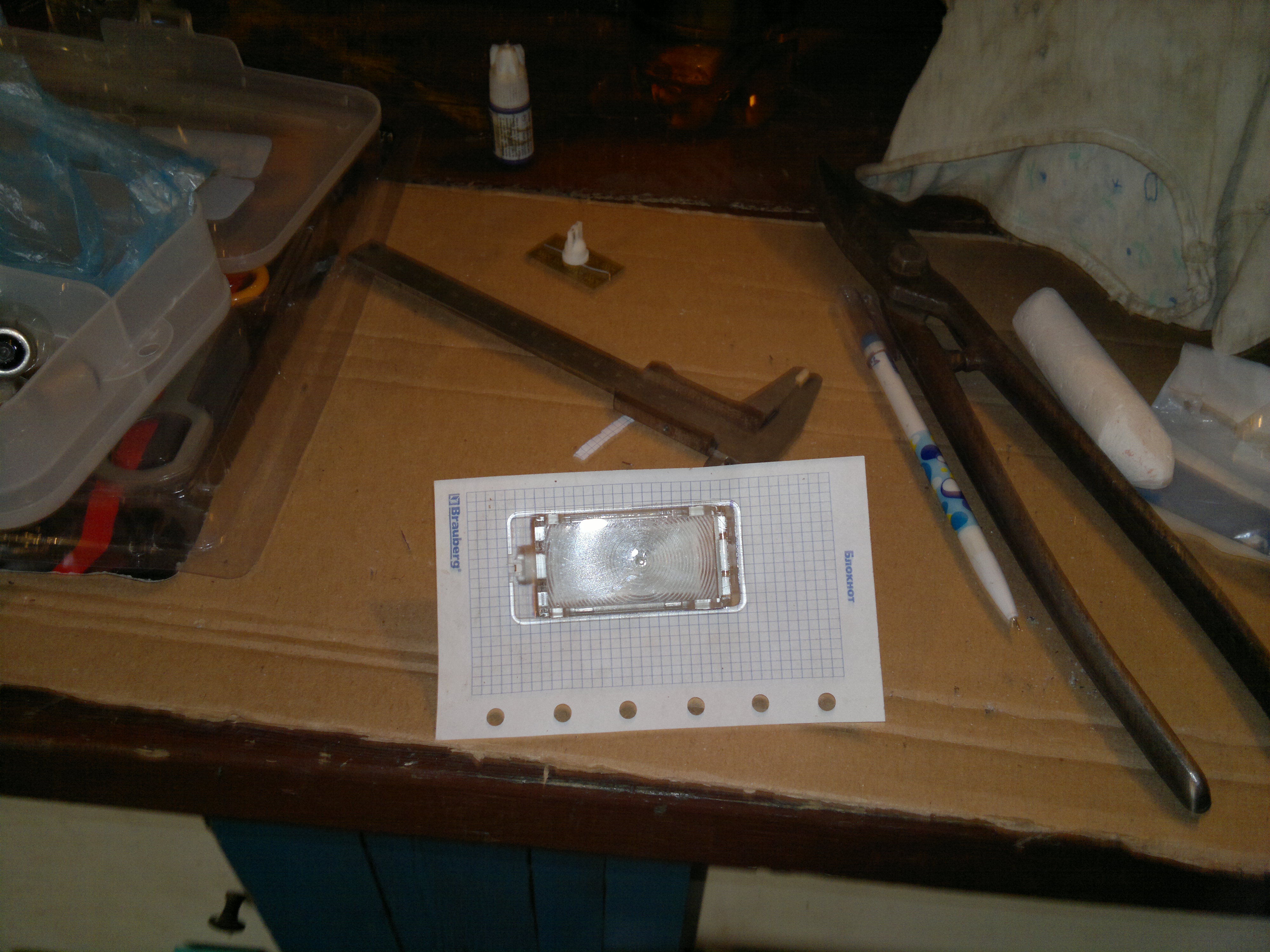

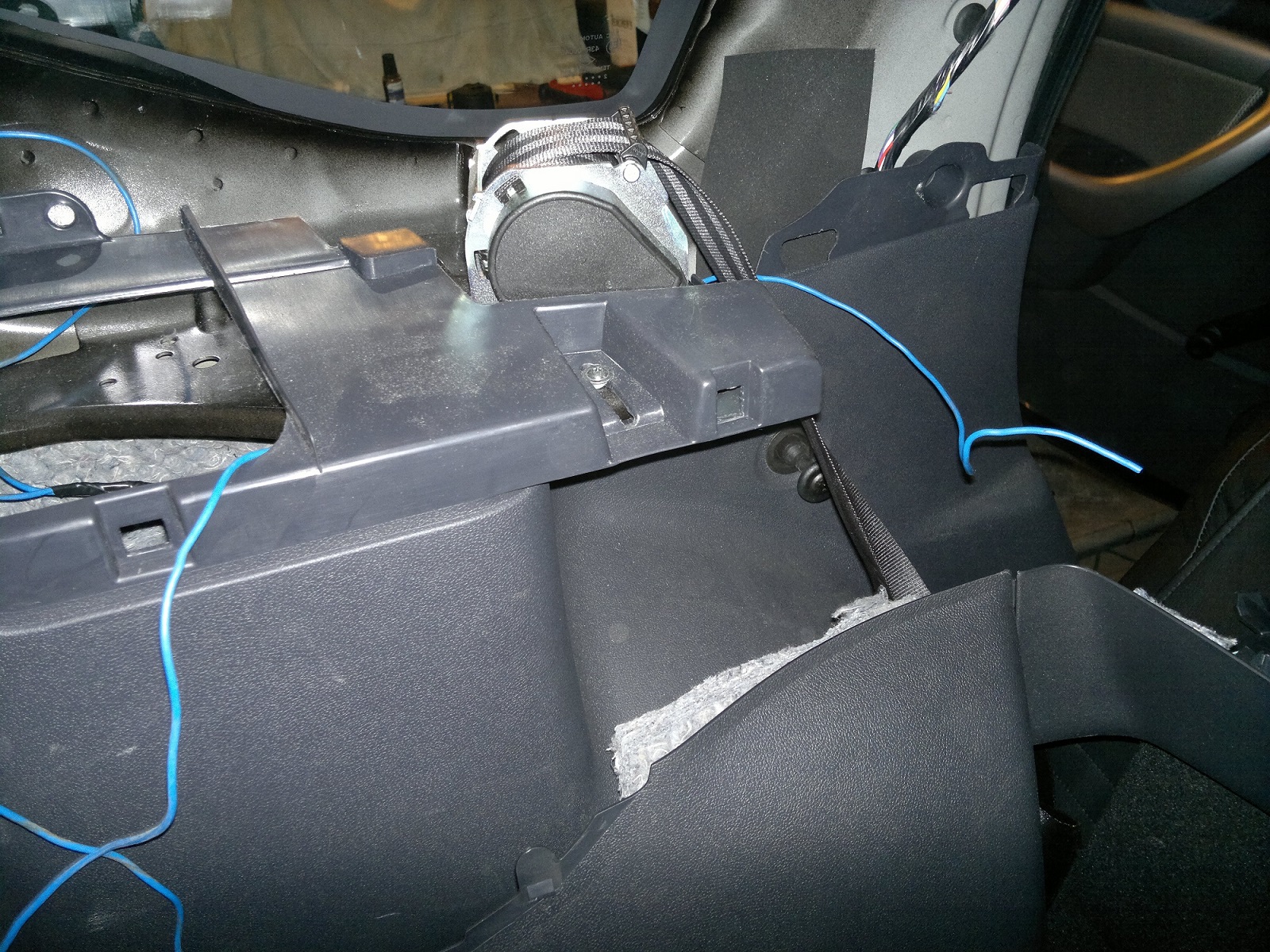

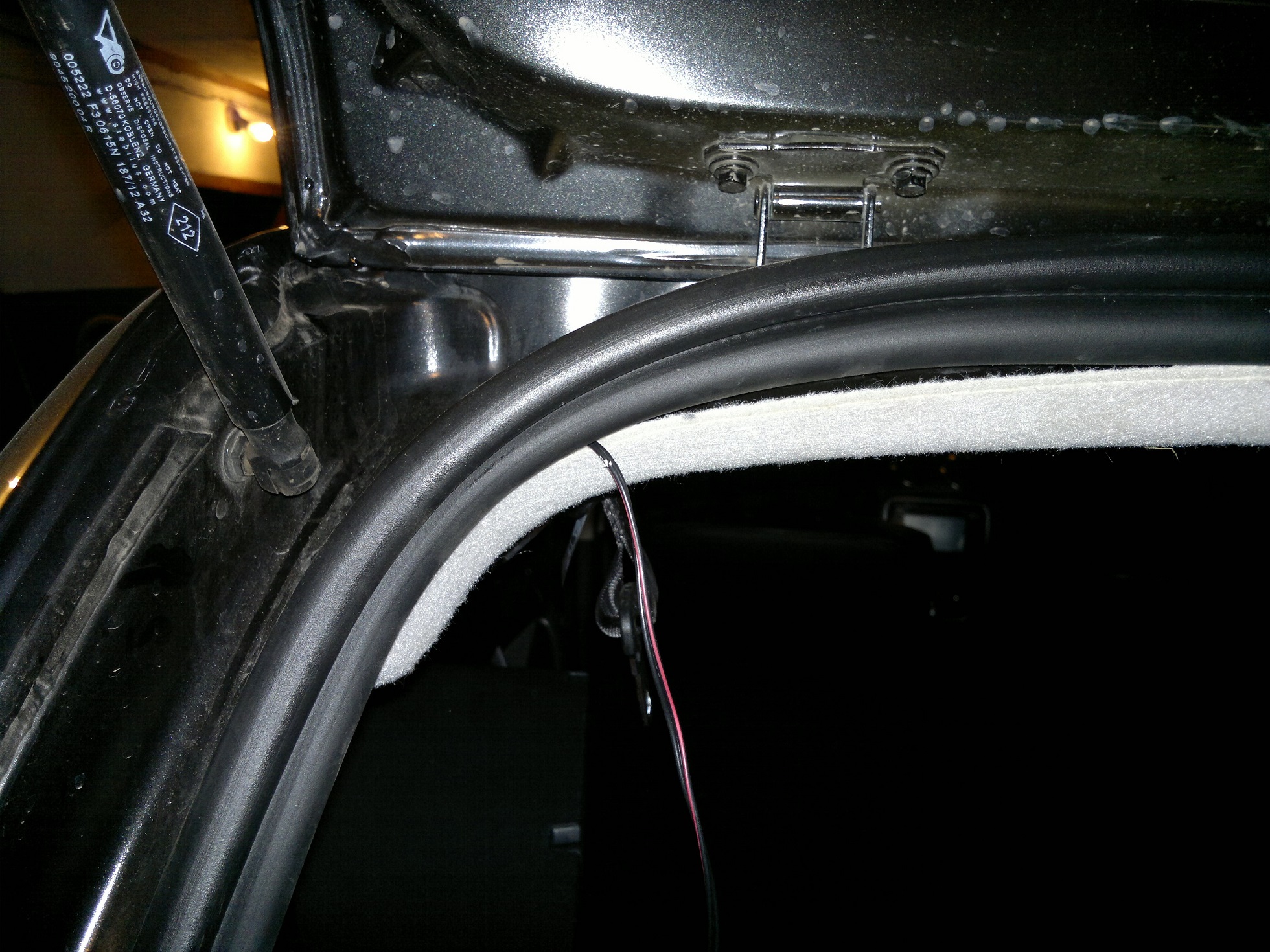

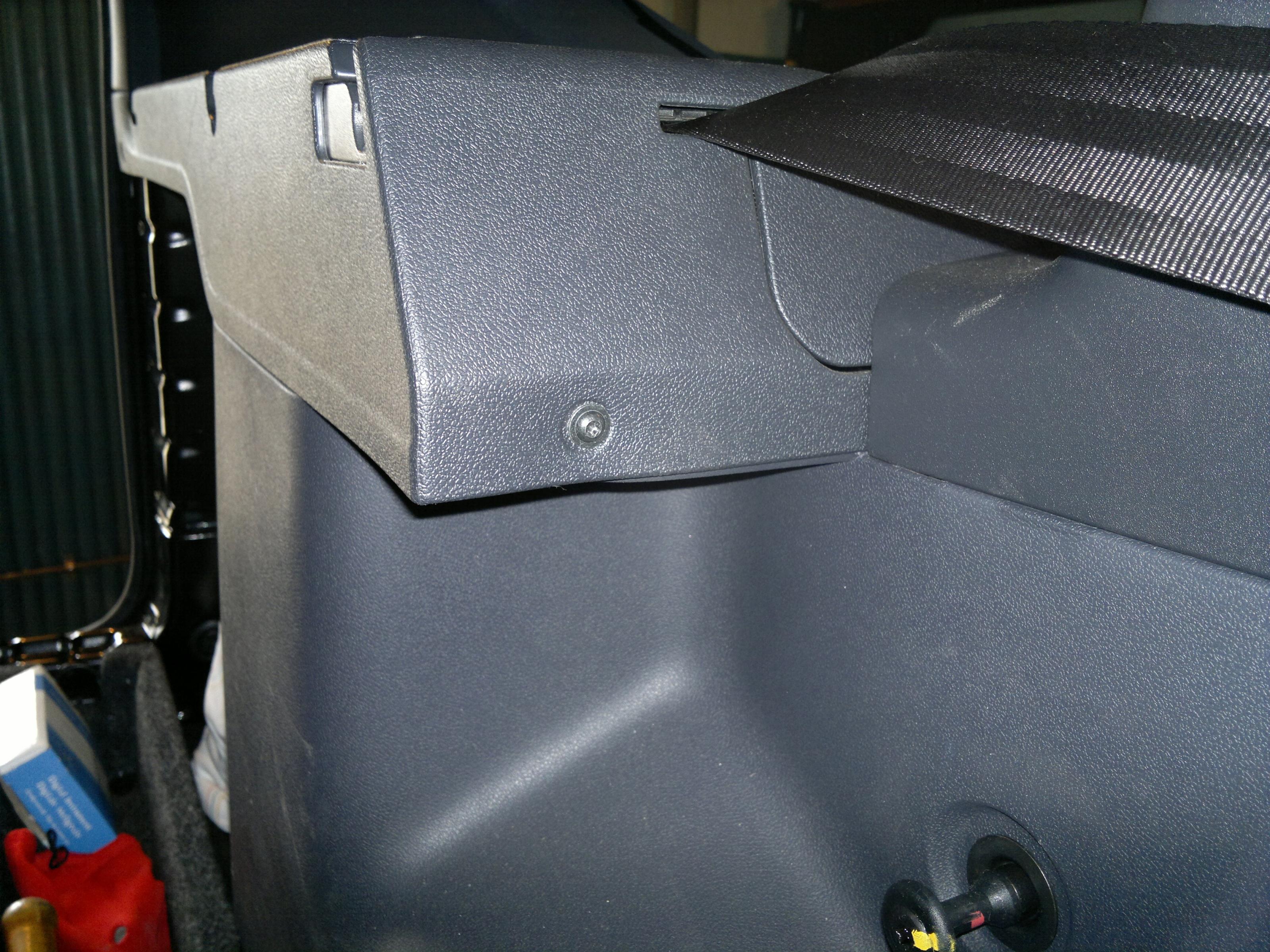

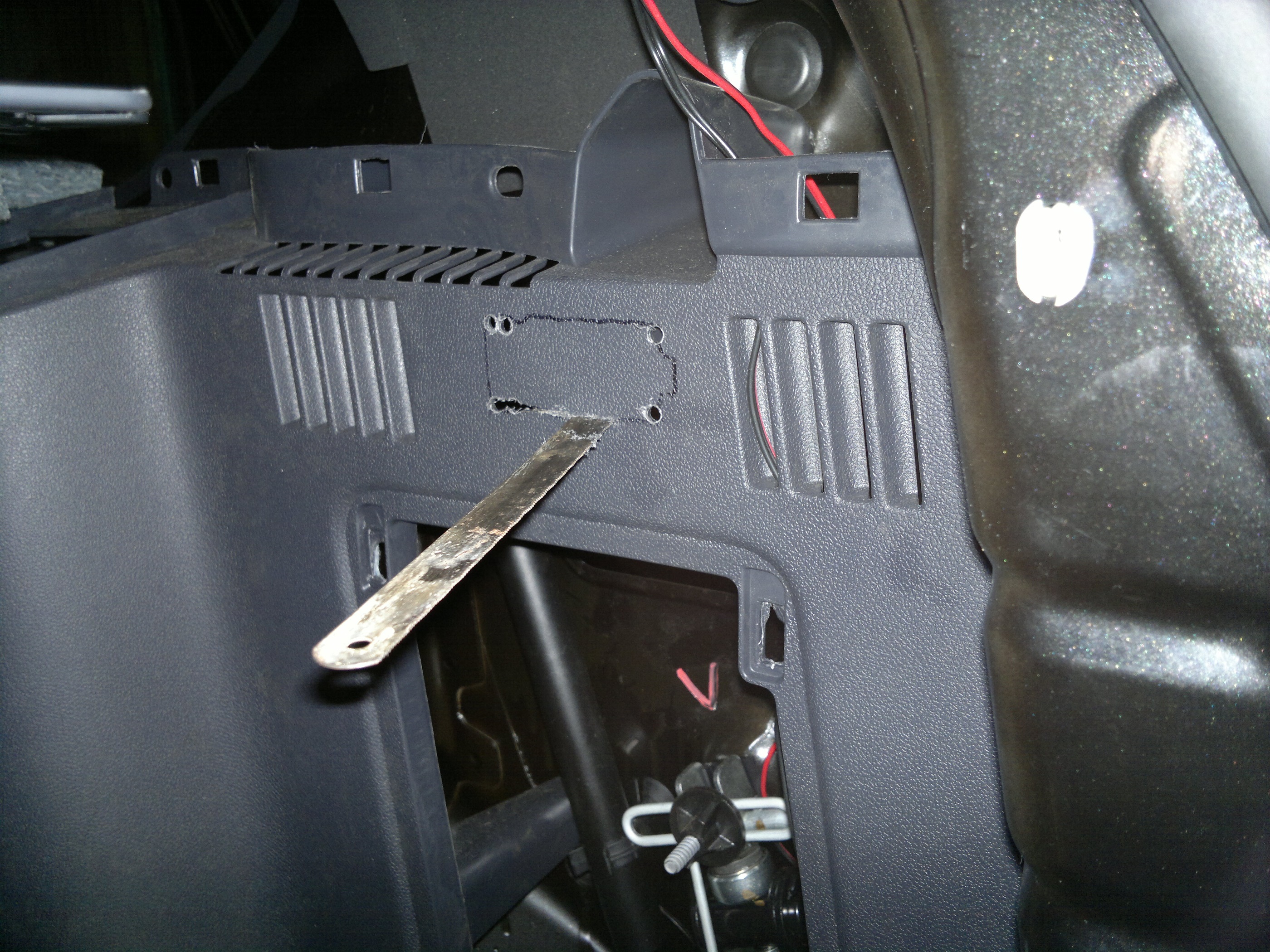

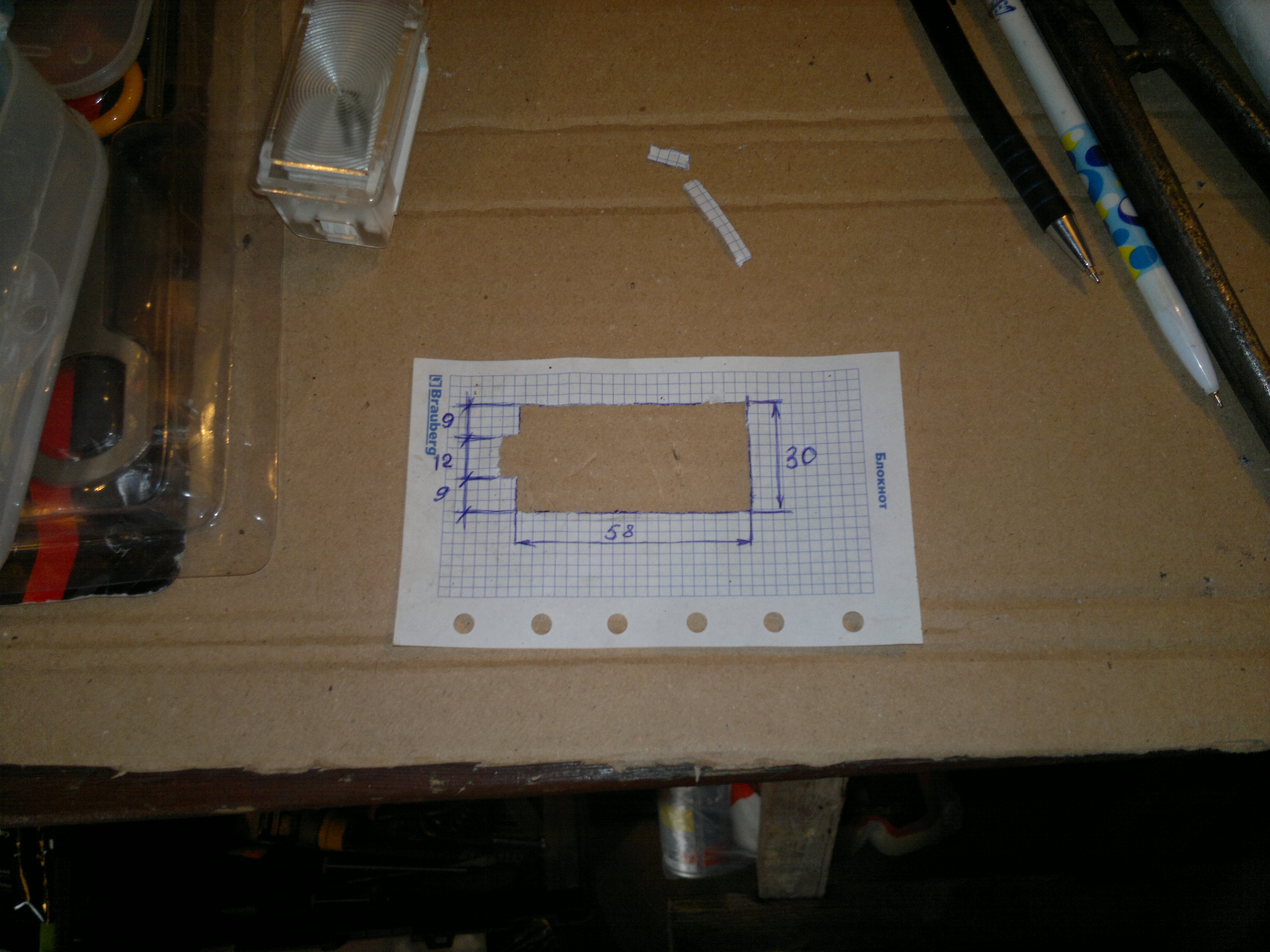

Был приобретен плафон освещения 8200418356 http://www.logan-shop.ru/prod_pics/plafon_bardachka.jpg аналогично как и в штатный в него вживлена плата со светодиодами. http://duster-clubs.ru/forum/attachm...3&d=1368193909 Особо не мучаясь с выбором места установки, решаю его поставить аналогично штатному с другой стороны. Будьте внимательны при выборе места, с обратной стороны на пластике имеются ребра жесткости, я попал немного краем на ребро. На скорую руку изготавливаю шаблон по штатному месту и с прикидкой по плафону http://duster-clubs.ru/forum/attachm...4&d=1368194119 http://duster-clubs.ru/forum/attachm...5&d=1368194119 Для удобства и дальнейшей работы демонтирую часть обшивки открутив несколько саморезов (на фото левая сторона, правая аналогично). Первый http://duster-clubs.ru/forum/attachm...6&d=1368194389 и второй за спинкой сидения http://duster-clubs.ru/forum/attachm...2&d=1368194938 далее накладку приложив небольшие усилия отщелкиваем из фиксаторов и отводим в сторону http://duster-clubs.ru/forum/attachm...9&d=1368194597 По шаблону отмечаем место выреза. По углам засверливаем (для того чтобы если нож соскочит не рубануть пластик, да и аккуратнее будет) http://duster-clubs.ru/forum/attachm...4&d=1368195310 Аккуратно вырезаем отверстие под плафон. Я пилил куском от ножовочного полотна по металлу http://duster-clubs.ru/forum/attachm...5&d=1368195426 Вырезанное отверстие подравниваем напильником или аккуратно ножом. Примеряем плафон. Переходим к электрической части. Не долго думая и имея провода от динамиков применил их (можно и тянуть 1 провод "+", а "-" можно взять там же на кузове у заднего плафона). Соединился на скрутку с опайкой провел провода под обшивкой крыши, предварительно частично сняв уплотнитель пятой двери http://duster-clubs.ru/forum/attachm...6&d=1368196160 http://duster-clubs.ru/forum/attachm...1&d=1368197240 http://duster-clubs.ru/forum/attachm...2&d=1368197240 Вывел провода в изготовленное отверстие установил клеммы http://duster-clubs.ru/forum/attachm...1&d=1368196532 Ввиду отсутствия ответной части (разъема) для подключения припаял клеммы к плафону http://duster-clubs.ru/forum/attachm...2&d=1368196532 Подключаем, собираем... http://duster-clubs.ru/forum/attachm...5&d=1368196782 http://duster-clubs.ru/forum/attachm...6&d=1368196782 |
Опять Зачет!!!!:drinks: За тобой -медалистом не угонишься. Отлично смотрится и освещение на высоте.:ok:
|
Дааа, Влад!!! ты прямо дорвался до машинки)))
|
Розетка 12В в багажник (питание постоянное)
Вложений: 21
Была приобретена розетка 12 В

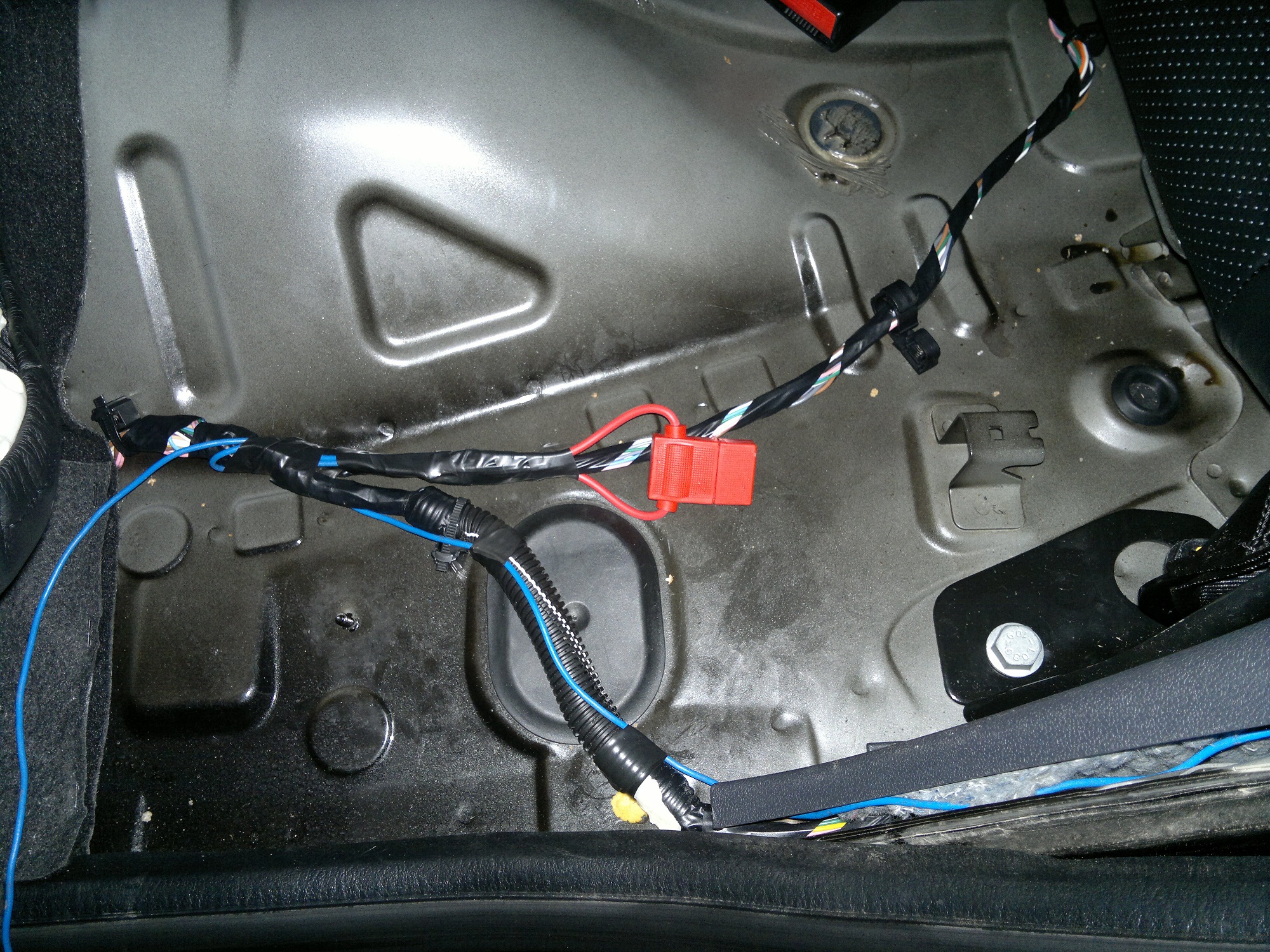

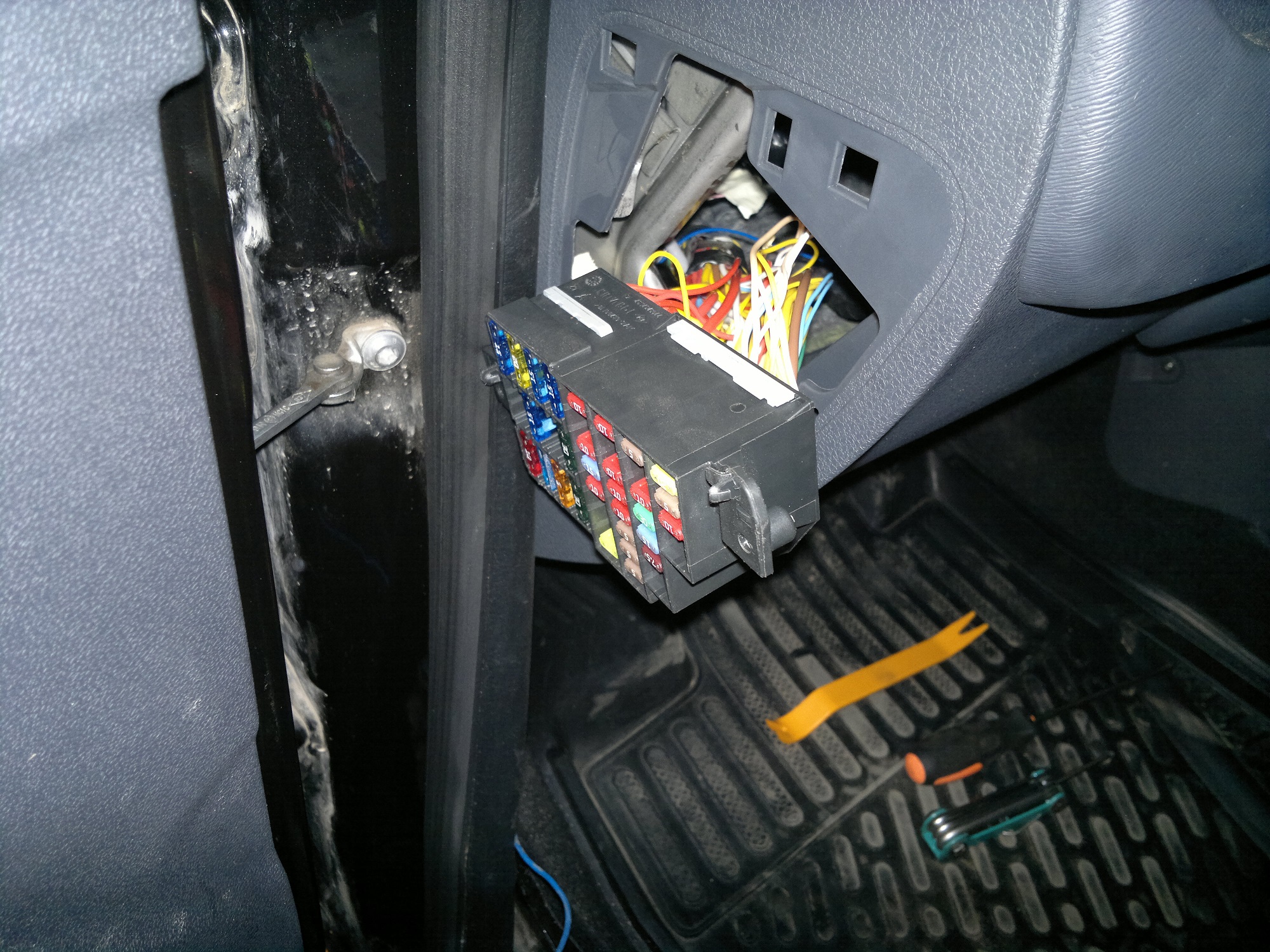

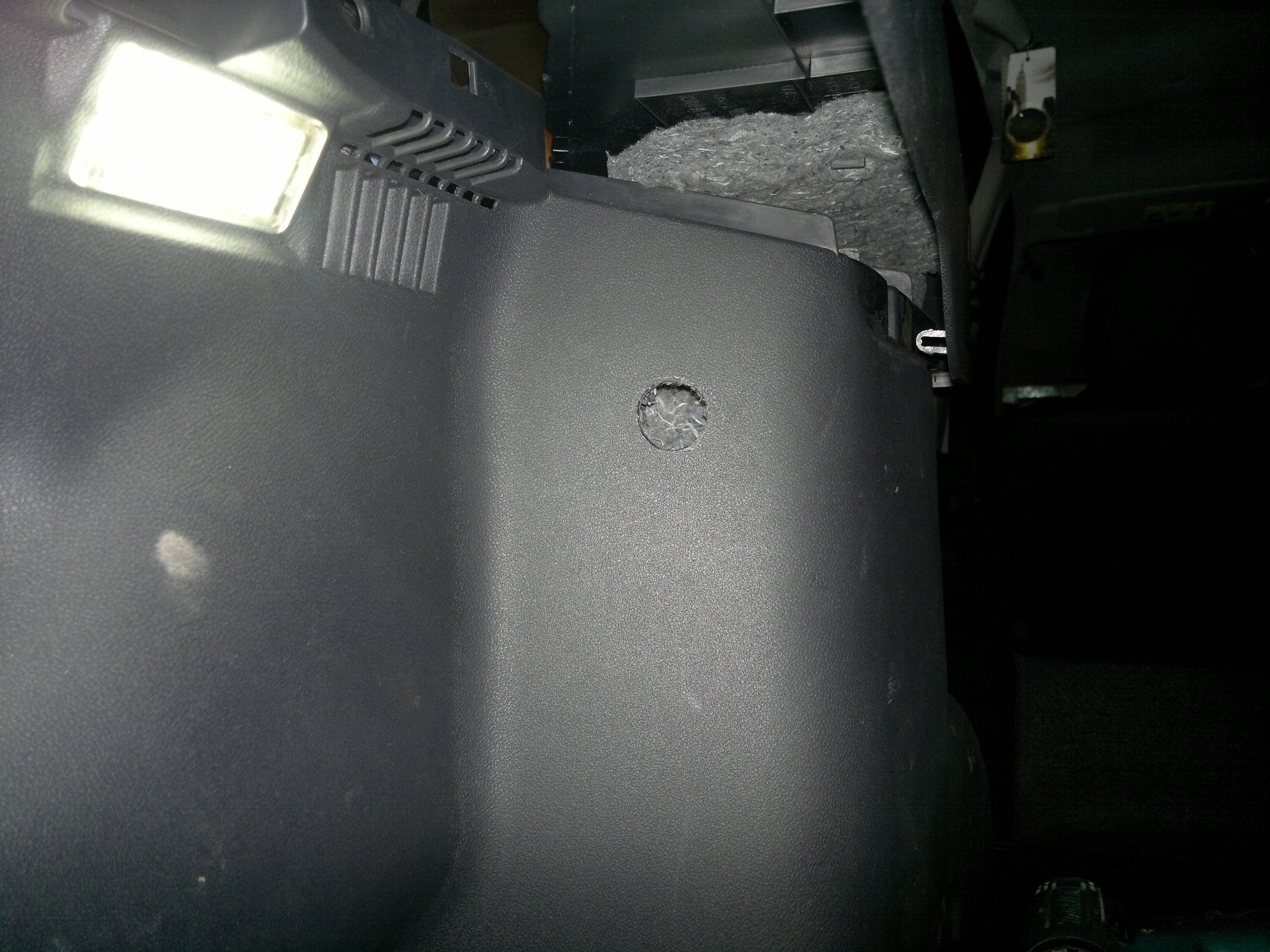

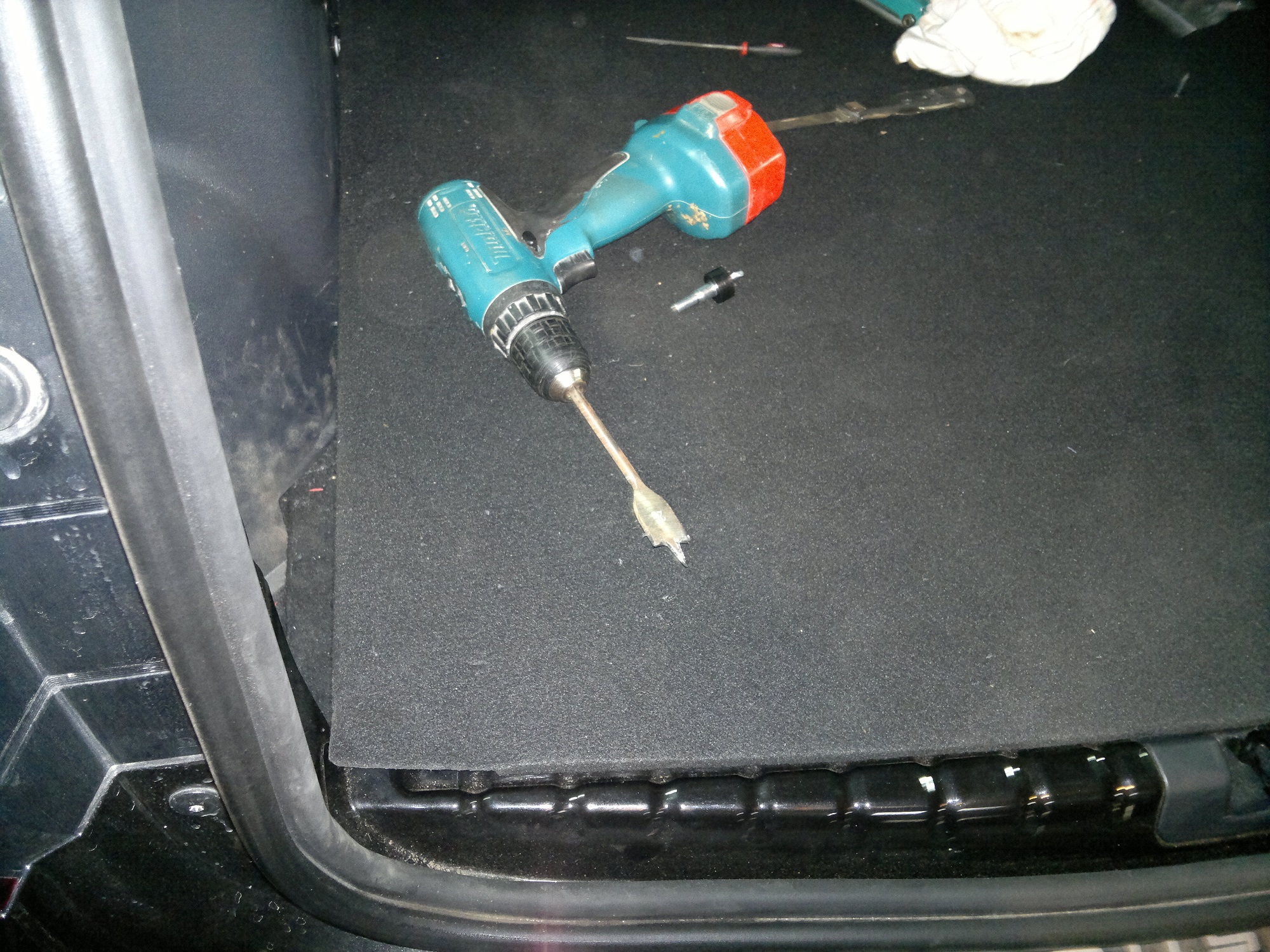

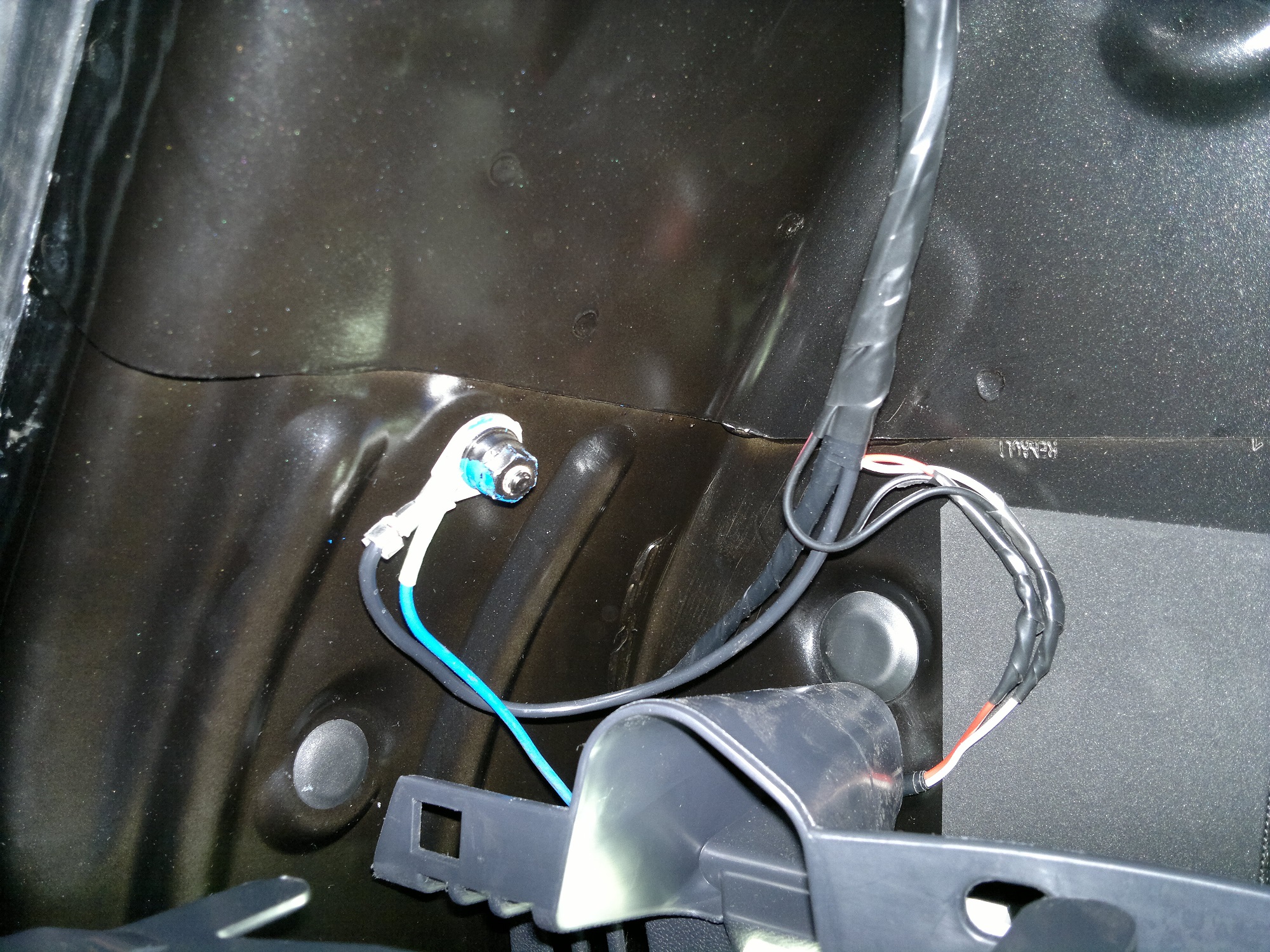

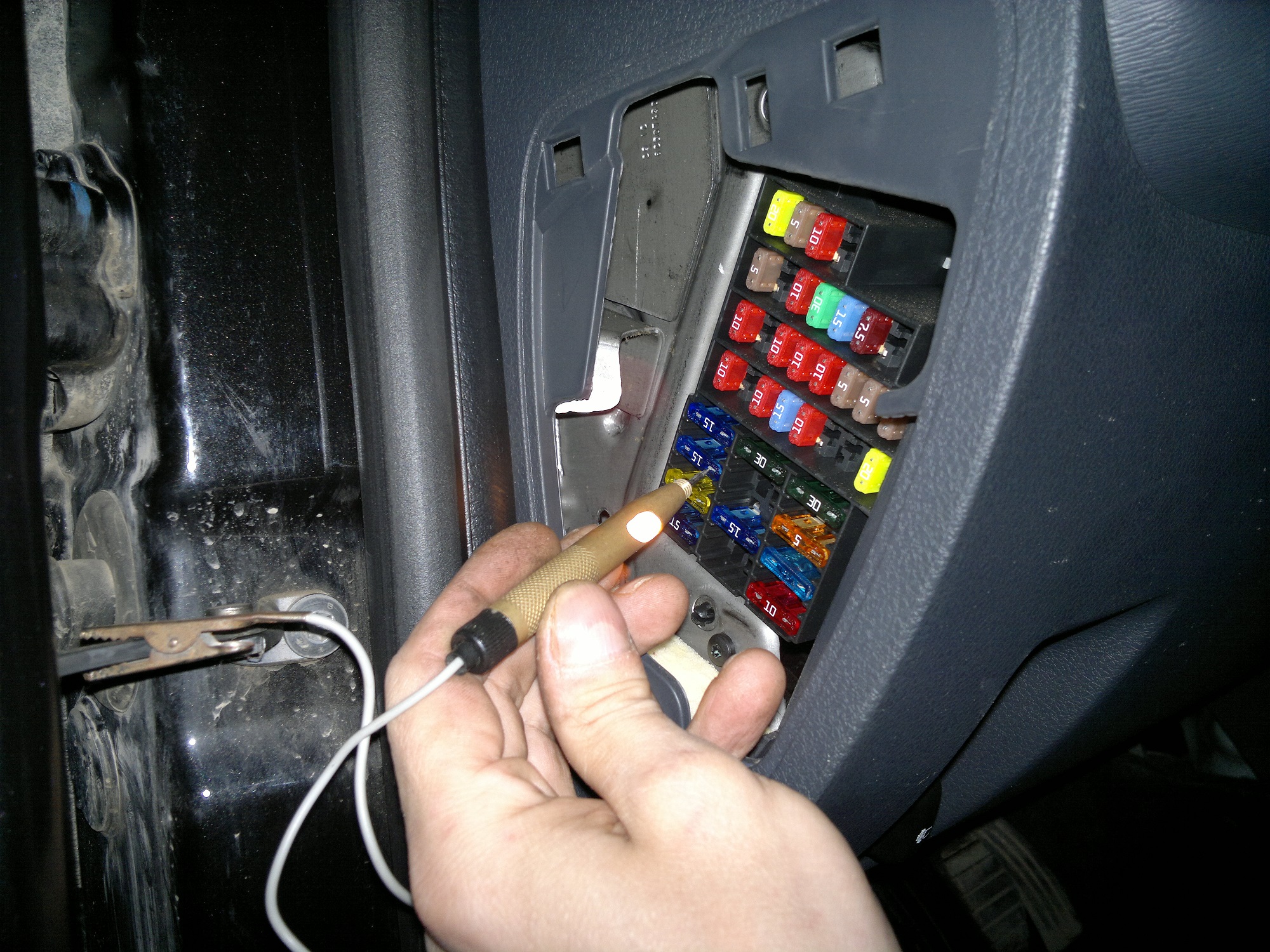

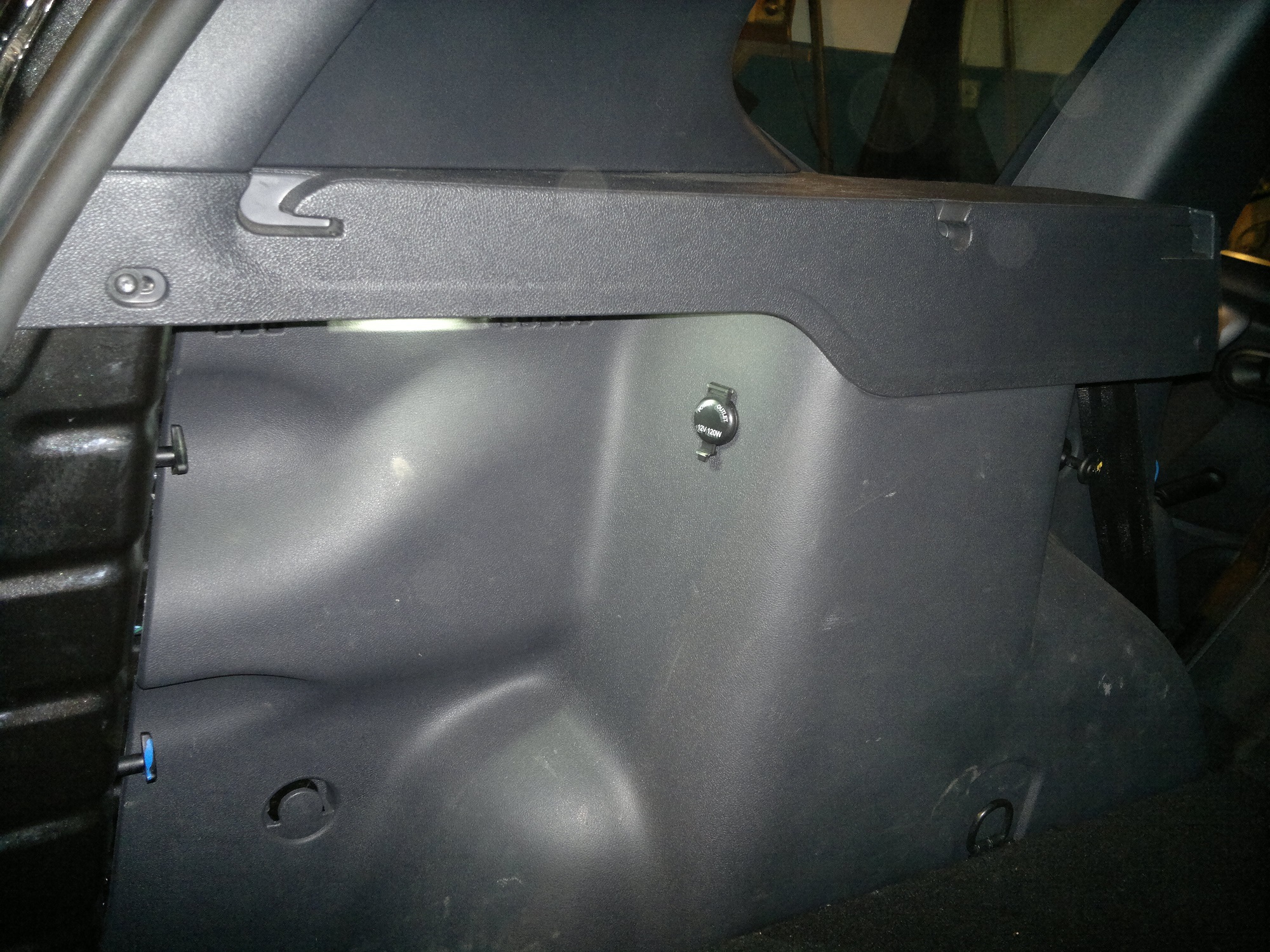

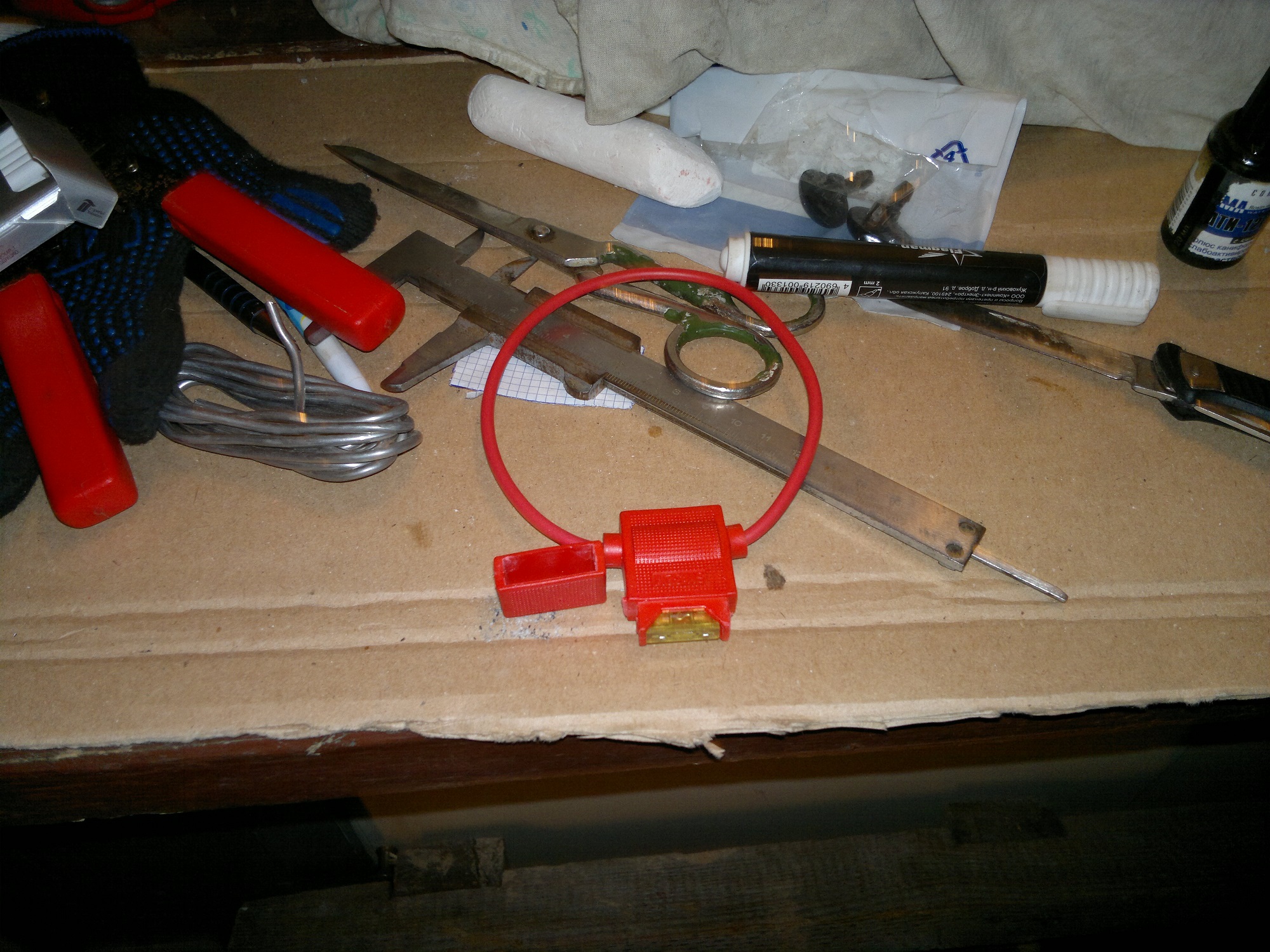

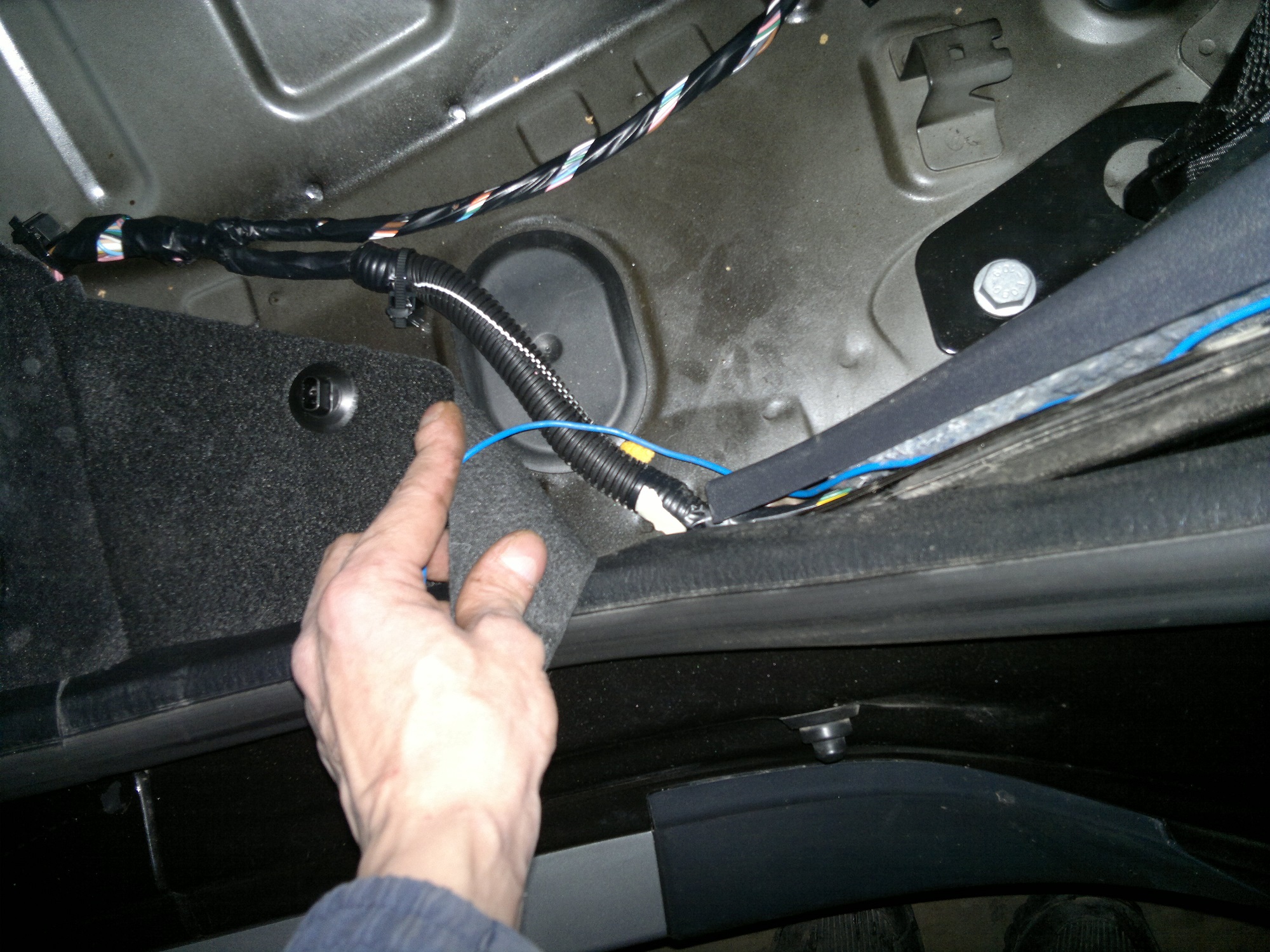

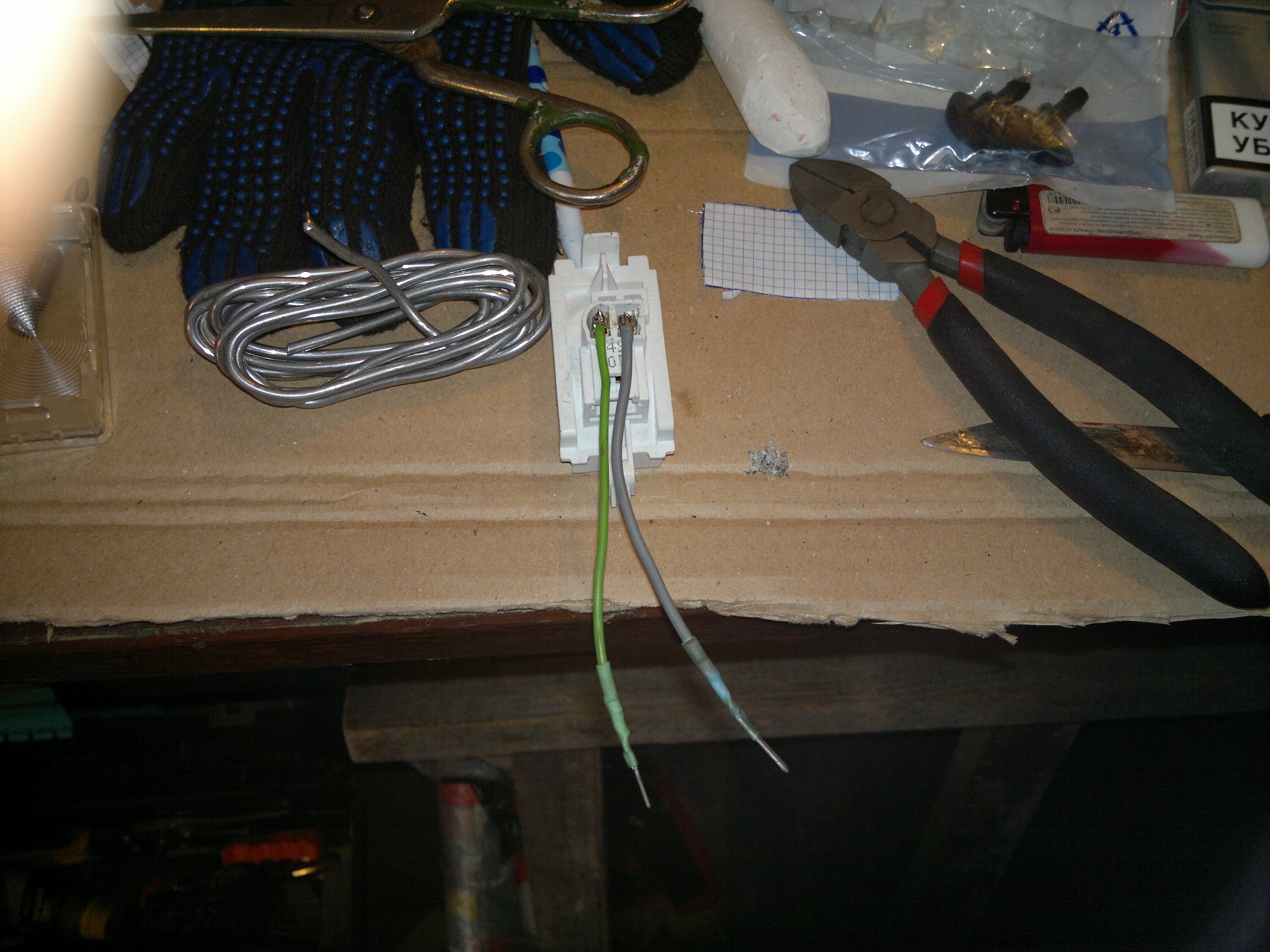

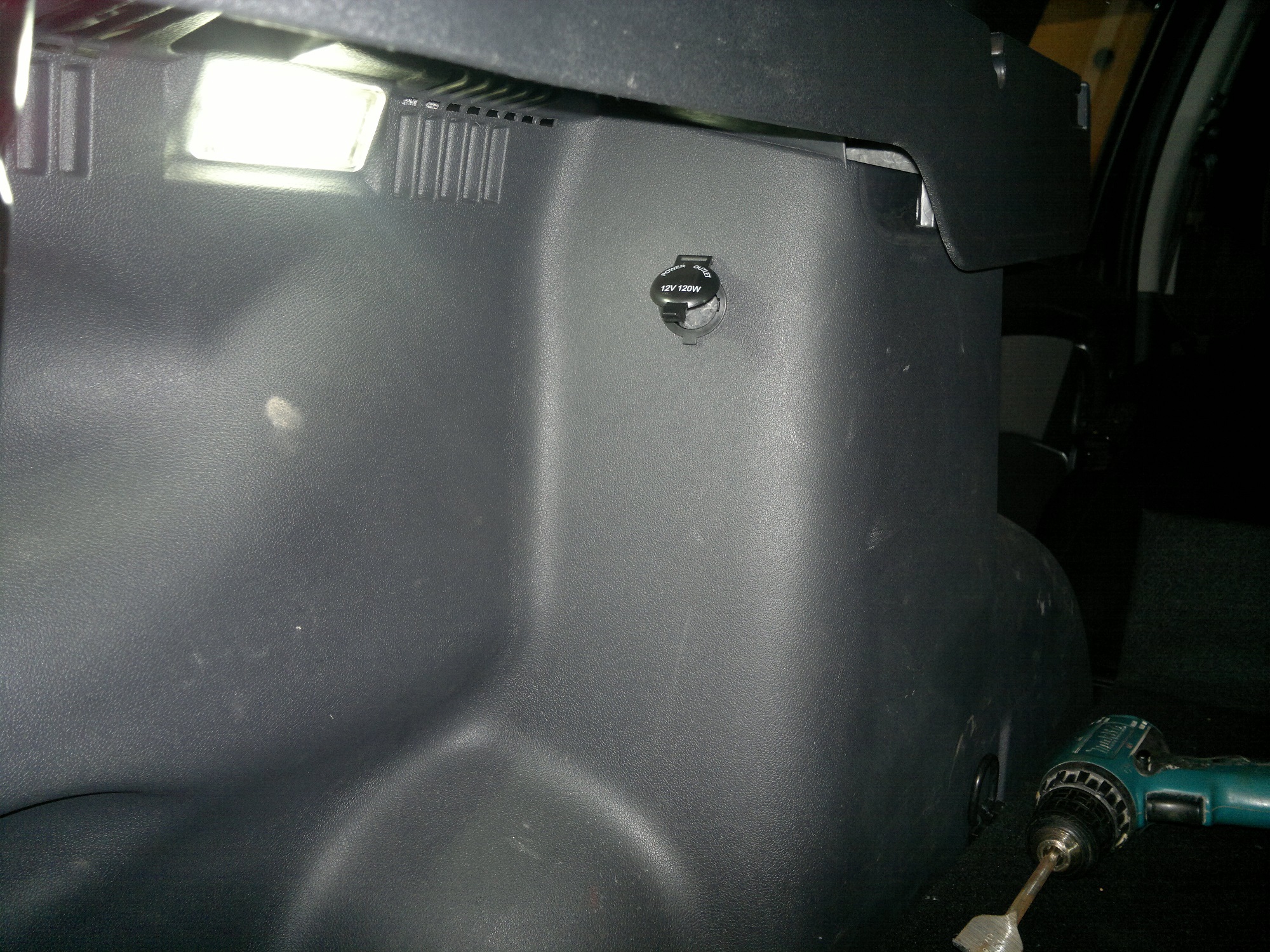

http://duster-clubs.ru/forum/attachm...3&d=1368198009 Решил установить в багажном отделении на обшивку арки крыла... Для высверливания отверстия под розетку использовал обычную перку по дереву соответствующего диаметра (в моем случае 25 мм) имеющаяся коронка оказалась маловата... http://duster-clubs.ru/forum/attachm...4&d=1368198193 Аккуратно на небольших оборотах высверливаем отверстие под розетку http://duster-clubs.ru/forum/attachm...5&d=1368198320 Примеряем http://duster-clubs.ru/forum/attachm...6&d=1368198395 и переходим к клеммам, паяльнику, проводам (ИМХО провод желательно использовать необходимого Вам сечения, в зависимости от того что Вы планируете подключать, но не менее 1,5 кв.)... Обжимаем (я дополнительно пропаял) мамы на провода для подключения к розетке. Защищаем клеммы термоусадочной трубкой, изолируем http://duster-clubs.ru/forum/attachm...7&d=1368198880 маркером дополнительно пометил "-", так как провода одинакового цвета http://duster-clubs.ru/forum/attachm...8&d=1368198880 Один провод "+" оставляем длинным, примерно 3 м, а второй "-", примерно 70...80 см. На конце провода "-" делаю петельку и опаиваю ее http://duster-clubs.ru/forum/attachm...0&d=1368199107 http://duster-clubs.ru/forum/attachm...1&d=1368199107 Протягиваю "-" к массе заднего левого фонаря. Демонтаж накладки нам уже знаком по установке плафона освещения багажного отсека. Крепим нашу петельку на "массу" (гайка - ключ на 10) http://duster-clubs.ru/forum/attachm...2&d=1368199493 Плюс протягиваем к блоку предохранителей в салоне. По пути к "+" ставим предохранитель (так как провод использовался 2 кв, предохранитель был установлен на 20А) http://duster-clubs.ru/forum/attachm...4&d=1368199701 Протягиваем провода под обшивкой параллельно штатной проводке http://duster-clubs.ru/forum/attachm...8&d=1368201004 Частично сняв дверной уплотнитель прокладываем провод http://duster-clubs.ru/forum/attachm...0&d=1368201134 Что бы в дальнейшем не разбирать обшивку для замены предохранителя, решил его установить под диваном задних сидений http://duster-clubs.ru/forum/attachm...1&d=1368201288, от предохранителя так же параллельно штатному жгуту протягиваем наш провод в левом пороге http://duster-clubs.ru/forum/attachm...2&d=1368201425 С помощью пробника находим питание (красный провод) http://duster-clubs.ru/forum/attachm...3&d=1368201585 Снимаем блок предохранителей установленный в салоне открутив два самореза http://duster-clubs.ru/forum/attachm...4&d=1368201779 использую инструмент присланный поднебесной снимаем клипсы обивки и заводим наш провод к блоку предохранителей (наш провод синий) http://duster-clubs.ru/forum/attachm...5&d=1368201779 http://duster-clubs.ru/forum/attachm...6&d=1368201779 Зачищаем найденный ранее пробником провод, на скрутку и опайку. Собираем все как было (блок предохранителей на место, обшивку пистонами, уплотнитель туда где и должен быть). И имеем розетку в багажнике на 12В, напряжение в которой имеется не зависимо от зажигания http://duster-clubs.ru/forum/attachm...7&d=1368202417 |
Цитата:
Цитата:
Вот помаленьку отчитываюсь ;) |
Молодец!!! Все классно!!!! А разетка вообще вещь, можно и переноску подключить и автохолодильник.
|
